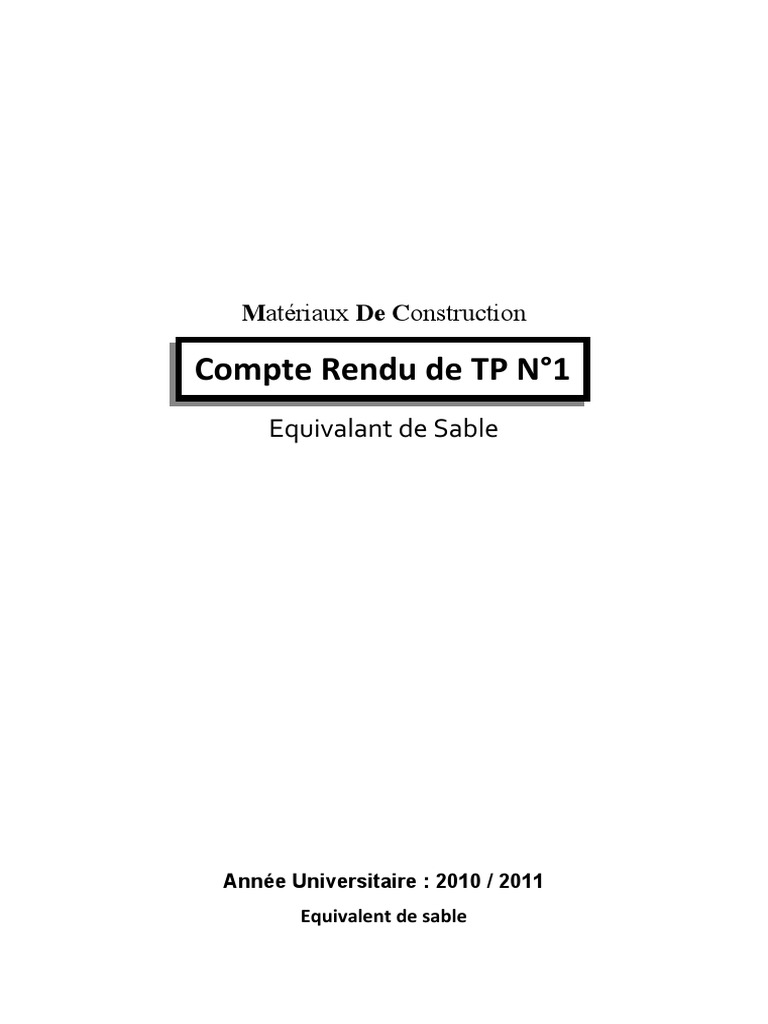

Matériaux De Construction

Compte Rendu de TP N°1

Equivalant de Sable

Année Universitaire : 2010 / 2011

Equivalent de sable
1. Généralités
L´essai d´équivalent de sable, permettant de mesurer la propreté d´un
sable, est effectué sur la fraction d´un granulat passant au tamis à mailles carrées
de 5 mm. Il rend compte globalement de la quantité et de la qualité des éléments
fins, en exprimant un rapport conventionnel volumétrique entre les éléments
sableux qui sédimentent et les éléments fins qui floculent.
La valeur de l´équivalent de sable (ES) est le rapport, multiplié par 100, de
la hauteur de la partie sableuse sédimentée, à la hauteur totale du floculat et de
la partie sableuse sédimentée.
2. Appareillage et matériaux :

 120 g de sable.
 Solution lavante.
 Spatule et cuillère.
 Cylindre
 Entonnoir
 Réglet de 500 mm, gradué en millimètres.
 Chronomètre donnant la seconde.

3. Exécution de l´essai  :
La solution lavante ayant été siphonnée dans l´éprouvette cylindrique,
jusqu´au trait repère, on verse soigneusement à l´aide de l´entonnoir dans l
´éprouvette posée verticalement.
Frapper fortement à plusieurs reprises la base de l´éprouvette sur la
paume de la main pour déloger les bulles d´air et favoriser le mouillage de l
´échantillon.
Laisser reposer dix minutes.
À la fin de cette période de dix minutes, boucher l´éprouvette à l´aide du
bouchon de caoutchouc, puis fixer l´éprouvette sur la machine d´agitation.
Faire subir à l´éprouvette 90 cycles ± 1 cycle en 30 s ± 1 s.
Remettre l´éprouvette en position verticale sur la table d´essais.
Oter le bouchon de caoutchouc et le rincer avec la solution lavante.
Laisser reposer pendant 20 min ± 10 s.
 Au bout de ces 20 min, on mesure la hauteur h1 du sable sédimenté au
fond de l´éprouvette.
On mesure également la hauteur totale h2 (sable sédimenté + floculat).

H2=h(floc)+h(sable)=92.5
H1=h(totale)-h(eau+floc)=430-340=90
H(floc)=h2-h(sable)=2.5mm
L´équivalent de sable est donné par la formule :

N.B :
L´équivalent de sable visuel est, dans les mêmes conditions, donné par la
formule :

4-Ordre de grandeur  :
Un ES<65 ou un ESV <60 correspond à un sable présentant une proportion de
fines qui peut devenir un risque lors de confection d’un béton (adhérence, de
gonflement et de plasticité).
5. Résultats de l'essai:

h1 90
(mm) 90
h2 ESV = .1OO %=97.3 %
92 .5
(mm) 92.5

6. Conclusion: D'après les résultats obtenus, on peut dire que le sable est très
pure, c à d, qu'il est très pauvre de particules fines.
