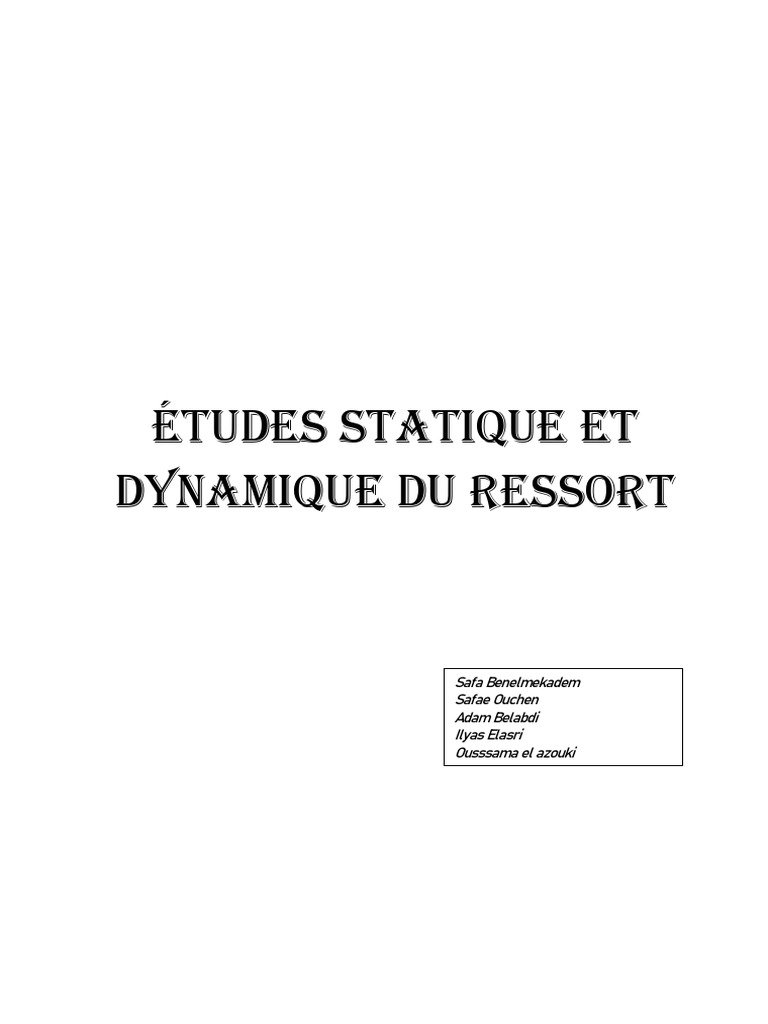

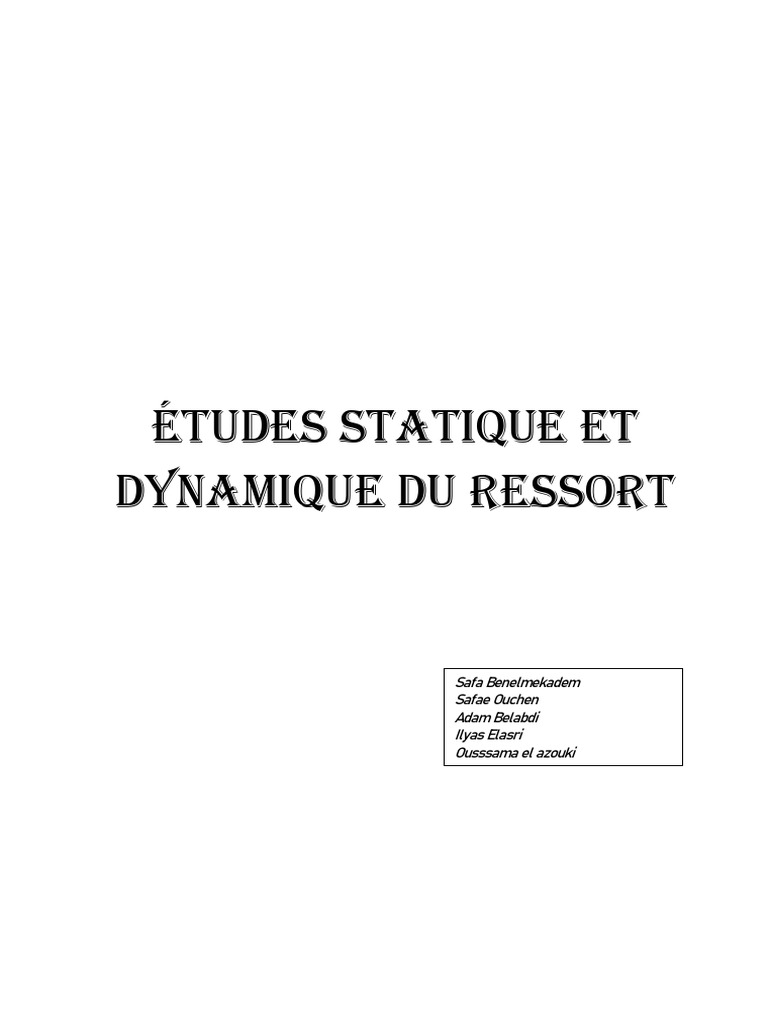

Études statique et

dynamique du ressort

Safa Benelmekadem
Safae Ouchen
Adam Belabdi
Ilyas Elasri
Ousssama el azouki
 I. Étude manuelle d’un pendule élastique vertical.
Schéma :

Ressort
constante de raideur k

M asselote
M asse m

Support

Table

Schém a du m ontage utilisé

 II. Détermination statique de la raideur k du ressort
élastique.

On fait varier la masse m suspendue au ressort élastique, et on mesure à chaque

fois l’allongement x = l – l0, avec l = longueur du ressort, et l0 = longueur du
ressort à vide.
On remplit le tableau suivant :

m . . . . . . .
(g) 0 20 40 60 80 100 150
. . . . . . .

mg
(N)
0 0,196 0,392 0,588 0,784 0,98 1,47

x=l-lo
(cm) 0 4 8 12 15,8 19,8 29,3

On montre que le module de la tension F du ressort est égale au module du

poids P = m.g de la masse m suspendue au ressort.
On trace le graphe F = f(x) :
On modélise cette courbe passant par l’origine. On vérifie bien que l’on a la
relation F = P = k.x
On peut déterminer à l’aide du graphe la constante de raideur k du ressort :
k = 5,42 N/m

III. Détermination dynamique de la raideur k du ressort

élastique.
On fait varier la masse m suspendue au ressort élastique et on fait osciller le
ressort.On mesure à chaque fois 10 périodes T, et on remplit le tableau suivant :

.m ( g) 20 50 100 150 200

. . . . .
.

.10 T (s) 3,74 6,35 8,39 10,29 11,44

.
.T (s) 0,374 0,365 0,839 1,029 1,144

On trace le graphe T = f(m) et on modélise avec le modèle « puissance » :

On en déduit que T = B.mn, avec :

n≈0.5
On a donc :
T = B. √m
On remplit le tableau suivant, avec T², ce qui permet de supprimer la racine de
l’expression trouvée précédemment:

m (*10- 0 20 50 100 150 200

3
kg)

T (s) 0 0,374 0,365 0,839 1,029 1,144

T2(s2) 0 0,139 0,4 0,7 1,06 1,31

On trace le graphe T² = f(m) :

On modélise cette courbe passant par l’origine. On a bien la relation T² = A.m, et

on a donc :
B² = A
On peut donc calculer A :
A≈6. 75
Sachant que T = 2π
√ , on peut trouver une relation entre A et k : A = 4π²

m
k

On a donc :
k = 4π² =4π² =5, 85
A 6, 75
On peut comparer les valeurs de la constante de raideur k du ressort
déterminée par les deux méthodes différentes :
Les deux valeurs de k trouvées sont assez proches, mais on peut supposer que la
valeur trouvée avec le ressort statique sont plus proches de la valeur réelle, car
les mesures sont beaucoup plus faciles à réaliser.
