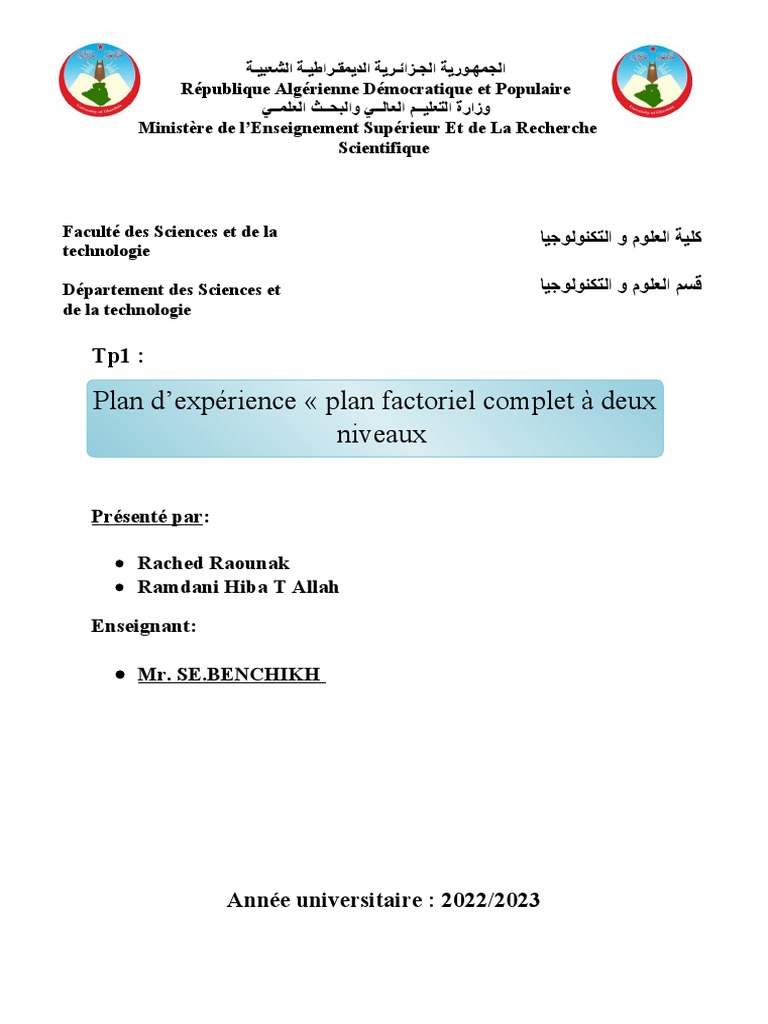

‫الجمهـورية الجـزائـرية الديمقـراطيـة الشعبيـة‬

République Algérienne Démocratique et Populaire

‫وزارة التعليــم العالــي والبحــث العلمــي‬
Ministère de l’Enseignement Supérieur Et de La Recherche
Scientifique

Faculté des Sciences et de la ‫كلية العلوم و التكنولوجيا‬

technologie

Département des Sciences et ‫قسم العلوم و التكنولوجيا‬

de la technologie

Tp1 :

Plan d’expérience « plan factoriel complet à deux

niveaux

Présenté par:

 Rached Raounak
 Ramdani Hiba T Allah

Enseignant:

 Mr. SE.BENCHIKH

Année universitaire : 2022/2023

Partie Théorique :

Introduction:
Les plans d'expériences permettent d'organiser au mieux les essais qui
accompagnent une recherche scientifique ou des études industrielles . Avec les
plans d'expériences on obtient le maximum de renseignements avec le
minimum d'expériences.
Le Principe de plan Facoriel complet a deux niveaux:
Ces plans possèdent un nombre de niveaux limité à deux pour chaque
facteur. Toutes les combinaisons de niveaux sont effectuées au cours de
l'expérimentation. Ces plans peuvent être utilisés indistinctement pour les
variables continus et pour les variables discrètes.
Le principe de Tp :
Le rendement d’une réaction chimique dépend généralement de deux
facteurs essentiels, la température (T) et La pression (P) . La figure 1 et le
tableau 1 présentent respectivement le domaine d’étude et les résultats
expérimentaux d’un plan d’expériences factoriel complet 2² .
N°
expériences Rendement
(essais) ( Réponses )
1(A) 60
2(B) 78
3( C ) 63
4(D) 89

Figure 1 Tableau 1
Partie Pratique :
1 – Les Tableaux d’expérimentation et d’expériences :

N° essai Température Pression

 1(A) 60 °C 1 Bar
2(B) 80°C 1 Bar
3(C ) 60°C 2 Bar
4(D) 80°C 2 Bar
Tableau 1 : Tableau d'expérimentation .
N° essai Facteur 1 Facteur 2
1(A) -1 -1
2(B) +1 -1
3(C ) -1 +1
4(D) +1 +1
Tableau 2 : Plan d'expériences (unités codées).
Niveau -1 60°C 1 Bar
Niveau +1 80°C 2 Bar

Ces tableau comprend trois colonnes, la première identifie les essais, la

seconde et la troisième indiquent les coordonnées des points d'expériences.
L'essai n°1 est celui pour lequel les deux facteurs étudiés sont aux niveaux bas,
60°C (ou - 1 en unités codées) et 1 Bar (ou - 1 en en unités codées).. L'essai n°2
est celui pour lequel le premier facteur est fixé au niveau haut, 80 °C (ou +1 en
unités codées) et le second facteur est fixé au niveau bas : 1 Bar (ou - 1 en
unités codées). Cet essai n°2 correspond au point B. Ce tableau s'appelle
Tableau d'expérimentation s'il est construit avec les unités physiques
habituelles (Tableau 1) et Plan d'expériences s'il emploie les unités codées
(Tableau 2).
2 – Le modèle mathématique de ce plan d’expérience :
R= 72.5 + 11.0*T + 3.5*P + 2.0*T.P
a0= 72.5 , a1=11.0 , a2= 3.5 , a12 = 2.0
3 – Les différence courbes :
3-1- Effet de La température :
 Main Effects Plot for rendment

85
83.5
81

77
rendment
73

69

65

61 61.5

-1.0 1.0
T

Le commentaire :
- On remarquer que Tant que son inclinaison est grande, cela signifie que
l’effet de température et grande .
- Le rendement dans un T à -1 elle était 61 Et il a augmenté jusqu'à 83 .

3-2- Effet de la pression :

Main Effects Plot for rendment

77

76.0

75
rendment

73

71

69 69.0
-1.0 1.0
P

Le commentaire :
- On remarquer que tant que son inclinaison est petit, cela signifie que l’effet
de pression et petit .
- Le rendement dans un P à -1 elle était 69 jusqu’à 76 .

- 3-3- Effet de l’interaction entre la température et la pression :

 Interaction Plot for rendment

90
P=1.0

85

80
rendment
P=-1.0
75

70

65
P=1.0
60 P=-1.0
-1.0 1.0
T

Le commentaires :
- On remarque que l’effet de température et grand par rapport la pression .

3 – La courbe de surface de réponse :

Estimated Response Surface

90
85
80
rendment

75
70
65
1
60 0.6
0.2
-1 -0.2
-0.6 -0.2 -0.6
0.2 0.6 -1 P
1
T

Les courbes iso-réponses :

 Contours of Estimated Response Surface

1 rendment
60.0
87.0 63.0
0.6 66.0
69.0
72.0
0.2 84.0 75.0
78.0
P
81.0
-0.2 84.0
81.0 87.0
90.0
-0.6

63.0 66.0 69.0 75.0 78.0

-1 72.0
-1 -0.6 -0.2 0.2 0.6 1
T

Le commentaires :
- Pour augmenter le rendement il faut augmenter la température et la
pression au maximum .
4 – Calcule le rendement :
On a T= XR-X0 / P
XR =75
X0 =70
P = 10
On remplace :
=> 75-70/10 =0.5 °C
P=XR- X0/p
XR = 1.25
X0 1.5
P= 0.5
On remplace:
=> 1.25-1.5/0.5=-0.5 bar
On remplace dans le modèle mathématique :
R= 72.5 + 11.0*T + 3.5*P + 2.0*T.P
R= 72.5 + 11.0 (0.5) + 3.5(-0.5) + 2.0(0.5)(-0.5)
R= 75.75
