TP Métrologie

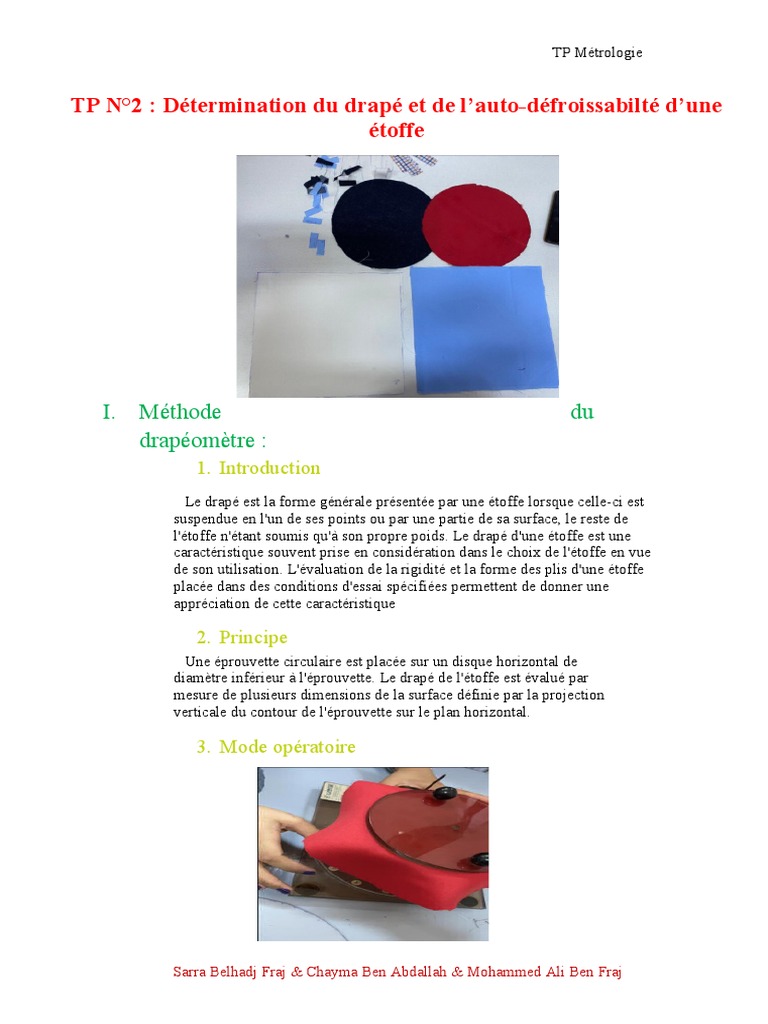

TP N°2 : Détermination du drapé et de l’auto-défroissabilté d’une

étoffe

I. Méthode du
drapéomètre :
1. Introduction
Le drapé est la forme générale présentée par une étoffe lorsque celle-ci est
suspendue en l'un de ses points ou par une partie de sa surface, le reste de
l'étoffe n'étant soumis qu'à son propre poids. Le drapé d'une étoffe est une
caractéristique souvent prise en considération dans le choix de l'étoffe en vue
de son utilisation. L'évaluation de la rigidité et la forme des plis d'une étoffe
placée dans des conditions d'essai spécifiées permettent de donner une
appréciation de cette caractéristique

2. Principe
Une éprouvette circulaire est placée sur un disque horizontal de
diamètre inférieur à l'éprouvette. Le drapé de l'étoffe est évalué par
mesure de plusieurs dimensions de la surface définie par la projection
verticale du contour de l'éprouvette sur le plan horizontal.

3. Mode opératoire

Sarra Belhadj Fraj & Chayma Ben Abdallah & Mohammed Ali Ben Fraj
 TP Métrologie

4. Technique de l'essai
Placer l'éprouvette sur le disque support horizontal de façon à ce que le
centre de l'éprouvette coïncide parfaitement avec le centre du disque. La
maintenir en place avec un disque de maintien.

5. Travail à réaliser

II. Détermination de la flexibilité d’une étoffe

La flexibilité d’une étoffe est une propriété mécanique fondamentale dans
l’appréciation du drapé.

Il existe deux types de flexion :

- Flexion unidirectionnelle

- Flexion multidirectionnelle

Pour le déterminer on utilise l’essai de flexion plane à l’aide du flexomètre

Cantilever test

Sarra Belhadj Fraj & Chayma Ben Abdallah & Mohammed Ali Ben Fraj
 TP Métrologie

Cette essai effectuer par ;

- La déplacement de Cantilever test sur une table bien horizontale

- Le déplacement de l’éprouvette sur le support de telle façon que l’extrémité

de l’échantillon, le support et le zéro de l’échelle du repère sont parallèles

1. Travail à réaliser
Tissu carreaux

Tissu carreaux (ep=0.29) Sens trame Sens chaine

1 1.9 2.2
2 2 2.1
3 1.9 2.05
Moyen 1.93 2.11
B (cg.cm) 1.18 1.54
Er (KPa) 569.46 743.19
Tissu Blanc

Tissu blanc (ep=0.52) Sens trame Sens chaine

1 2.25 2.6
2 2.25 2.5
3 2.25 2.7
Moyen 2.25 2.6
B (cg.cm) 1.87 2.88
Er (KPa) 156.53 241.07

Sarra Belhadj Fraj & Chayma Ben Abdallah & Mohammed Ali Ben Fraj
 TP Métrologie

2. La rigidité de flexion

Selon la formule de PEIRCE :

W = 103 g/m²

3. Module de rigidité
E= 0.31

Sarra Belhadj Fraj & Chayma Ben Abdallah & Mohammed Ali Ben Fraj
 TP Métrologie

4. Moyenne de la longueur de flexion

5.

La comparaison de la flexibilité

Sarra Belhadj Fraj & Chayma Ben Abdallah & Mohammed Ali Ben Fraj
 TP Métrologie

6. La comparaison entre les deux étoffes

- Pour l’étoffe 1 la flexibilité est plus importante pour les deux sens

Contrairement à le tissu 20

III. Méthode du cylindre creux

1. Introduction
L'auto-défroissabilité est une qualité d'une étoffe telle que les plis,
marqués par le froissement, disparaissent d'eux-mêmes assez
rapidement après suppression de la contrainte.
2. Mode Opératoire

On a utilisé cette méthode dans le but d’évaluer l’auto défroissabilité des tissus (on a
travaillé sur deux échantillons) et après on les compare visuellement avec des étalons
photographiques.

3. Les étapes du travail :

On a prélevé 2 éprouvettes de chaque échantillon de forme carrée, 300 mm =30 cm +-
5 mm de côté, avec la répartition de l’endroit de l’étoffe et de le sens chaîne par les
tissus; l’éprouvette est disposée au milieu du plateau. Son centre étant situé au centre
est au-dessus de trou de sortie de la tige. Laisser et réaliser sur une durée de cinq
minutes d’application de la masse.

Sarra Belhadj Fraj & Chayma Ben Abdallah & Mohammed Ali Ben Fraj
 TP Métrologie

Les résultats obtenus :

Tissu 1: (bleu)
En comparant le résultat obtenu avec les standards
photographiques on trouve que ce tissu est semblable
avec l’indice 4, ce qui indique sa bonne
défroissabilité (froissement faible).

Tissu 2 (blanc):
On trouve que ce tissu est presque identique avec
l’indice 2 qui prouve sa faible défroissabilité
(froissement intense).
-A cause de la différence de la nature des deux
tissus, chacun possède un indice spécifique : dans
ce cas, le tissu bleu est meilleur que le tissu blanc,
(tant qu’auto défroissabilité parlant)

IV. Mesure de l'angle rémanent après pliage

1. Introduction
Le principe de cet essai est la fixation d’une éprouvette
rectangulaire, Pendant 5 min sous une charge lors de
l’enlèvement de cette charge l’éprouvette se redresser
librement, donc on mesure l’angle rémanent.

2. Les étapes d’essai

Prélever des éprouvettes de forme rectangulaire ayant 40mm de longueur et 15 mm de
largeur

- Plier chaque éprouvette à la moitié face contre face

- Appliquer la charge pendant 5min (+/- 5s)

- Enlever la charge

Sarra Belhadj Fraj & Chayma Ben Abdallah & Mohammed Ali Ben Fraj
 TP Métrologie

- Transporter directement l’éprouvette (sur la porte éprouvette de l’appareil de

mesure)

- Effectuer la lecture de l’angle rémanent 5min après l’enlèvement de la charge

3. Travail à réaliser
Mesure de l’angle rémanent après pliage

Jean

Blanc

La moyenne

Le degré d’auto défroissabilité

Sarra Belhadj Fraj & Chayma Ben Abdallah & Mohammed Ali Ben Fraj
