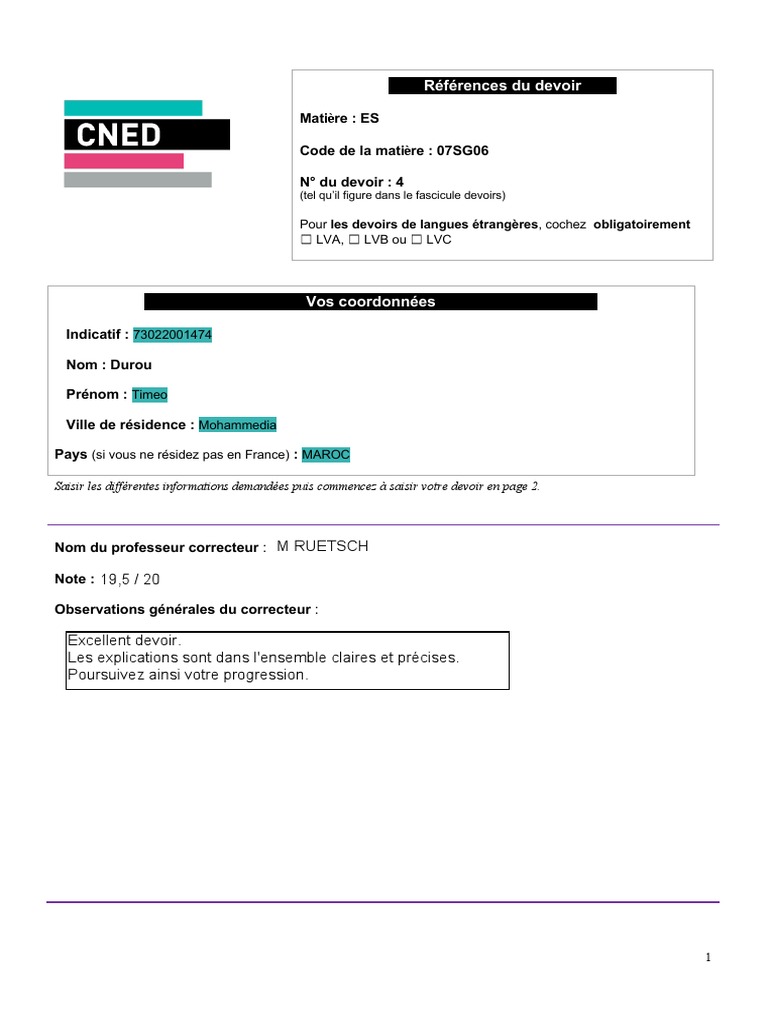

Références du devoir

Î Matière : ES
CNED Code de la matière : 07SG06

N° du devoir : 4
(tel qu’il figure dans le fascicule devoirs)

Pour les devoirs de langues étrangères, cochez obligatoirement

☐ LVA, ☐ LVB ou ☐ LVC

Vos coordonnées

Indicatif : 73022001474

Nom : Durou

Prénom : Timeo

Ville de résidence : Mohammedia

Pays (si vous ne résidez pas en France) : MAROC

Saisir les différentes informations demandées puis commencez à saisir votre devoir en page 2.

Nom du professeur correcteur : M RUETSCH

Note : 19,5 / 20

Observations générales du correcteur :

Excellent devoir.
Les explications sont dans l'ensemble claires et précises.
Poursuivez ainsi votre progression.

1
 Votre texte passera automatiquement à la ligne pour
laisser une marge au correcteur (Marge obligatoire sur
chaque feuille, ne pas modifier). Λ

Commencez à saisir votre devoir ci-dessous :

EXERCICE 1 : ENERGIES RENOUVEMABLES.

1. Le dispositif de production d’électricité.

a) L’énergie de la houle, c’est une énergie renouvelable car les vagues sont
des ondes qui sont formés grâce à la surface de la mer et infinie car la
planète étant constitué de 71% d’eau (mer, océans) l’énergie de la houle est
donc inépuisable. oui
1/1
L’énergie solaire puis l’énergie mais aussi l’énergie éolienne sont des oui
énergies renouvelables.
b)
Nous avons besoin des énergies renouvelables car nous devons limiter nos
émissions de gaz à effet de serre mais aussi elles ne produisent pas de oui 1/1
déchets radioactifs.

Il est donc bon de pouvoir stocker de l’énergie. Plusieurs modes peuvent

êtres donc utilisé notamment 3 :
- Le stockage chimique
- Le stockage mécanique
- Le stockage électromagnétique

c)

Annexe 1. Chaîne énergétique c1ei`umlé de production déieclricilé

Source Destination
.ya9ue.s..... énergie ....aI.Lema1aur...... énergie ..ha\lerie.s.
.(héli::e)....... ....§|n.l|au.e..... ...éle.<:t[i.que...

énergie ...1hermi.Que.....

bien
Destination
1/
.enviro.r.\ne.r.neux. 1

d) Ce phénomène physique permettant cette conversion se nomme le

phénomène d’induction électromagnétique.
magnétique

2
 Modèle de copie Word

L’alternateur doit alors posséder un aimant ou une/des bobines, le

1/1
phénomène a lieu lorsque la bobine et l’aimant sont en mouvement cela va
alors créer une intensité́ électrique. oui
courant
e)

Un rotor est une partie mobile de l’alternateur constitué d’aimants. Puis un

stator c’est une partie fixe d’un alternateur constitué de la bobine. oui 1/1

f)

Anne×e 2. Composilion d'un ailernateur.

E ldeniliicaiion des éiémenls

` \_ leniourer Les bonnes rèponsesl*

' ` ` 1 Siam
ä* .Fg \ \\ imbme

wi
`rD
* `
1 - , _
._
~.
~
W “ë
“Â

*. ' »
I

_ '
9 2=mu›f

1/
bien 1
"rl/.0 1
`;'ο1< 3.
_; ~. 7'?
E E .' some mp //WWW imebiker nm

2. Le système de stockage.

a) l’énergie est important d’être stockés et nous pouvons notamment

utilisés 3 formes :

- énergie électromagnétique

- l’énergie mécanique 1/1

- énergie électrochimique.
oui
b)

L’intérêt d’un dispositif de stockage d’énergie permet de pallier la variation de

la production des énergies (renouvelables) et donc permet de garder l’énergie oui
produite en excédant à certaines périodes afin de ne perdre aucune énergie
qui est renouvelable. 1/
1

3
 Modèle de copie Word

c)

La phase de stockage, c’est accumulation d’énergie électrique qui est Sous quelle forme l'énergie est-
elle stockée ?
convertie en une forme stockable. La phase de restitution c’est quand
l’énergie qui est stockée va être récupérée pour être retransformée en 0,75 / 1
électricité.

D)

Les impacts environnementaux de ce système sont les transports des 0,5 / 1

batteries mais aussi la production des matériaux pour les fabriquer et pour
finir les déchets qui ont donc un impact sur l’environnement. Expliquez en quoi la production de ces
oui matériaux a-t-elle un impact environnemental.
3. Rendement de l'alternateur et de l'installation.

a) Il y a donc une perte de 15% provoqué par l’effet Joules et que les 85%
représente l’énergie cinétique du rotor qui est convertie en énergie électrique. 0,5 / 0,5
oui
b) Les 15% restants sont les « pertes »,ce qui signifie qui sont de nature
d’énergie thermique provoqués par l’effet Joule dans la bobine. 0,5 / 0,5
oui
c)

n1= P1 ÷ P2

n1= 40 ÷ 120

n1=0,33

n1=33% 0,5 / 0,5

Le rendement n1 est alors égal à 33%. oui

d)

Ce rendement n’est pas égal à celui de l’alternateur car il subit une perte
d’énergie thermique comme nous l’avions dit précédemment dues aux
frottements entre les différentes pièces de rotation et par l’effet Joule dans la oui
0,5 / 0,5
bobine.

e)

n= n1 × n2

n= 0,33 × 0,95

n=0,317

n=31,7%
0,5 / 0,5

Le rendement total n : est égal à 31,7%. oui

4
 Modèle de copie Word

4. Transition énergétique

a)

La transition énergétique pour la définir brièvement cela signifie une

modification des modes de production et de la production énergétique, le 1/1
développement de l’énergie houlomotrice participe alors à cette transition car
l’énergie crée par les vagues (la houle) est renouvelable. oui

b)

C’est ce qu’on appelle le « mix énergétique », on modifie alors cette

répartition en augmentant le plus possible la partie des énergie oui 1/1
renouvelables.

c) Les 2 moyens de cette transition peuvent être le changement de notre

mode de consommation ou de notre mode de transport, puis la rénovation 0,5 / 0,5
énergétique des bâtiments. oui

EXERCICE2: RESEAU DE DISTRIBUTION.

1. Etudions d’abord le graphe représenté.

a)

Ce type de graphe c’est un graphe orienté, les lignes électriques sont 0,5 / 0,5
représentées par des flèches. oui

b) Les sources (S) sont le lieu de production d’électricité.

Les nœuds (N) consistent à être le lieu de division et sont des
transformateurs. 1/1
La cible (C) consiste à être le consommateur de l’électricité. oui

c) Pour moi le schéma qui correspond au réseau étudié est le schéma 2 car il
1/1
possède deux sources, deux cibles et le même nombre de nœuds que le
graphe orienté. bien

2. Une ligne électrique.

a) Principalement on utilise des lignes à basse tension au plus près des

cibles destinatrices.

Puis pour transporter l'électricité sur de longues distances on utilise des

oui 0,5 / 0,5
lignes électriques à très haute tension.

b) La type de perte que nous pouvons réduire est : la perte d’énergie en

transportant l'électricité sous une plus haute tension à cause de l’effet Joules. oui 0,5 / 0,5

c) P=R1 l12 +R2l22 +R3 l32 +R4 l42 oui 0,5 / 0,5

d)

5
 Modèle de copie Word

P=l12 R1 +l22R2 +I32 R3 +l42 R4. R2=R1 =0,1Ω

l2 =10–l1

P=l12 R1 +(10–l1)2 R2 +80

P = 0,1 l12 + (100 – 20 l12) 0,1 + 80

P = 0,1 l12 + 10 – 2 l12 + 0,1 l12 + 80

0,5 / 0,5

P = 0,2 l12 – 2l1 + 90 bien

e) Par lecture graphique, PJ est minimale pour I1 = 5A. oui

0,5 / 0,5

Merci beaucoup d’avoir pris le temps de me corriger J
