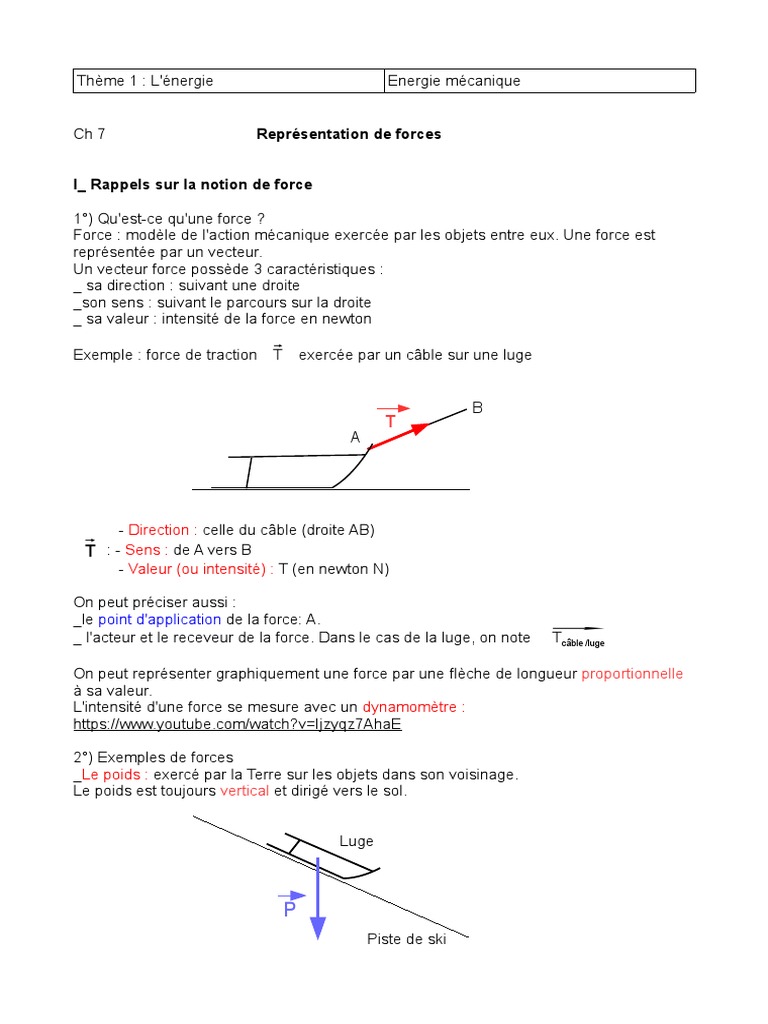

Thème 1 : L'énergie Energie mécanique

Ch 7 Représentation de forces

I_ Rappels sur la notion de force

1°) Qu'est-ce qu'une force ?

Force : modèle de l'action mécanique exercée par les objets entre eux. Une force est
représentée par un vecteur.
Un vecteur force possède 3 caractéristiques :
_ sa direction : suivant une droite
_son sens : suivant le parcours sur la droite
_ sa valeur : intensité de la force en newton

Exemple : force de traction ⃗

T exercée par un câble sur une luge

B
T
A

- Direction : celle du câble (droite AB)

⃗
T : - Sens : de A vers B
- Valeur (ou intensité) : T (en newton N)

On peut préciser aussi :

_le point d'application de la force: A.
_ l'acteur et le receveur de la force. Dans le cas de la luge, on note ⃗
Tcâble /luge

On peut représenter graphiquement une force par une flèche de longueur proportionnelle
à sa valeur.
L'intensité d'une force se mesure avec un dynamomètre :
https://www.youtube.com/watch?v=Ijzyqz7AhaE

2°) Exemples de forces

_Le poids : exercé par la Terre sur les objets dans son voisinage.
Le poids est toujours vertical et dirigé vers le sol.

Luge

P
Piste de ski
_La réaction d'un support : direction perpendiculaire à la surface du support.

R : réaction de la piste

Boule de bowling

P piste

_Forces pressantes : exercées par les fluides sur les parois des récipients.
L'eau d'une piscine exerce sur les parois verticales une force pressante F P de direction
perpendiculaire aux parois.

FP FP
Eau

_Forces de frottements : exercées entre les objets en contact.

F R Réaction de la piste
Force de Luge
frottement Direction du
sur la piste mouvement
P
Piste de ski

Les forces de frottements ont la même direction que le mouvement mais de sens opposé.

_ Poussée d'Archimède : exercée sur les objets immergés dans un fluide (ou en
flottaison). Direction verticale
et sens vers le haut.
La valeur est donnée par :
PA : poussée d'Archimède
Pa = ρ.V.g
avec ρ la masse volumique Bateau
du fluide (en kg/m ),3

V, le volume immergé dans le

fluide (en m3),
Eau
g, l'intensité de la pesanteur P
(en N/kg).
Exemple :
Si le fluide est l'eau (ρ = 1000 kg/m3) et le volume immergé vaut 1,0 m3 , en prenant g = 10
N/kg, la poussée d'Archimède vaut Pa = 1000x1,0x10 = 1,0.104 N.

_Force élastique : exercée par les objets lorsqu'ils se déforment.

On étire un ressort de longueur au repos L 0 jusqu'à une longueur L. Le ressort exerce
alors une force (dite force de rappel) de valeur proportionnelle à L – L 0 : F = k(L – L0) avec
k une constante de proportionnalité appelée constante de raideur du ressort.

Ressort au repos

L0
Ressort étiré
F

On distingue les actions de contact et les actions à distance :

Actions de contact : réactions de support, forces pressantes
Actions à distance : le poids, force de gravitation, forces magnétique, électrique.

II_ Résultante des forces sur un système

La résultante des forces exercées sur un système est la somme (vectorielle) de ces
forces :

⃗
F=⃗
F1+⃗
F2+⃗
F3 +...

La résultante peut se construire ou se calculer

Exemple :
Forces exercées sur une luge descendant une piste

R Réaction de la piste
F
Force de Luge
frottement Direction du
sur la piste mouvement
P
Piste de ski

La résultante des force s'écrit : ⃗

T=⃗
R+⃗ ⃗
P+F
1°) Construction géométrique de la résultante
_On translate ⃗ P de façon que son origine coïncide avec l'extrémité de ⃗
R

_On translate ⃗
F de façon que son origine coïncide avec l'extrémité de ⃗
P translaté

_On trace le vecteur ⃗

T en partant de l'origine de ⃗
R à l'extrémité de ⃗
F
translaté.

F
T

P
Piste de ski

2°) Expression de la résultante par projection des forces

On choisi un repère de projection de façon à ce que le plus grand nombre de forces aient
la même direction que les axes du
repère (pour minimiser le nombre de
composantes non nulles). y
On projette les forces précédentes sur
les axes :

R
⃗
P:
{Px =Psin α
Py =−Pcos α
F
⃗
R: x
{
R =0
Ry=R Px
⃗
F: x
{
F =−F
Fy=0 x
La résultante ⃗ T des forces, de Py α
coordonnées Tx et Ty est telle que : α
Tx = Px + Rx + Fx = Psinα – F
Ty = Py + Ry + Fy = -Pcosα + R
La connaissance de P, R et F permet P
donc de calculer les valeurs de Tx et
Tx puis de T = √ T x+Ty
2 2
III_ Bilan des forces exercées sur un solide

Faire le bilan des forces sur un solide c'est dresser la liste des forces qui s'exercent sur ce
solide et en donner les caractéristiques.

Exemple 1 : Voiture immobile sur une rue inclinée

Poids ⃗
P ;

Réaction du sol ⃗
R ;
R
Frottement du sol ⃗
F
F
D'après le principe de l'inertie,
la voiture étant immobile par
rapport à la route, la somme
des forces appliquées est
nulle :

⃗
P + ⃗
R + ⃗
F =0 P

Exemple 2 : Voiture en mouvement uniforme sur une route montante.

Poids ⃗
P ;
y R
Réaction du sol ⃗
R ;
x
Frottement du sol et de l'air
⃗
F ; T
Force propulsive du moteur F
⃗
T

D'après le principe de l'inertie,

la voiture étant en mouvement
α
rectiligne et uniforme par P
rapport à la route, la somme
des forces appliquées est
nulle :

⃗
P + ⃗
R + ⃗
F + ⃗
T =0

La connaissance de la valeur de deux forces sur quatre permet de déterminer la valeur

des deux forces inconnues. La projection des forces permet d'obtenir un système de deux
équations avec deux inconnues dont on peut déterminer les valeurs
Si on connaît par exemple les valeurs de ⃗ P et ⃗ T , on peut déterminer celles de ⃗R
et ⃗F .
Si α est l'angle entre ⃗
P et la direction de ⃗
R , la projection de la somme des forces sur
deux axes x et y suivant les directions de T et ⃗
⃗ R , on peut écrire :
-Psinα – F + T = 0 et
-Pcosα + R = 0.
La première équation donne F = T -Psinα, la deuxième donne R = Pcosα.
