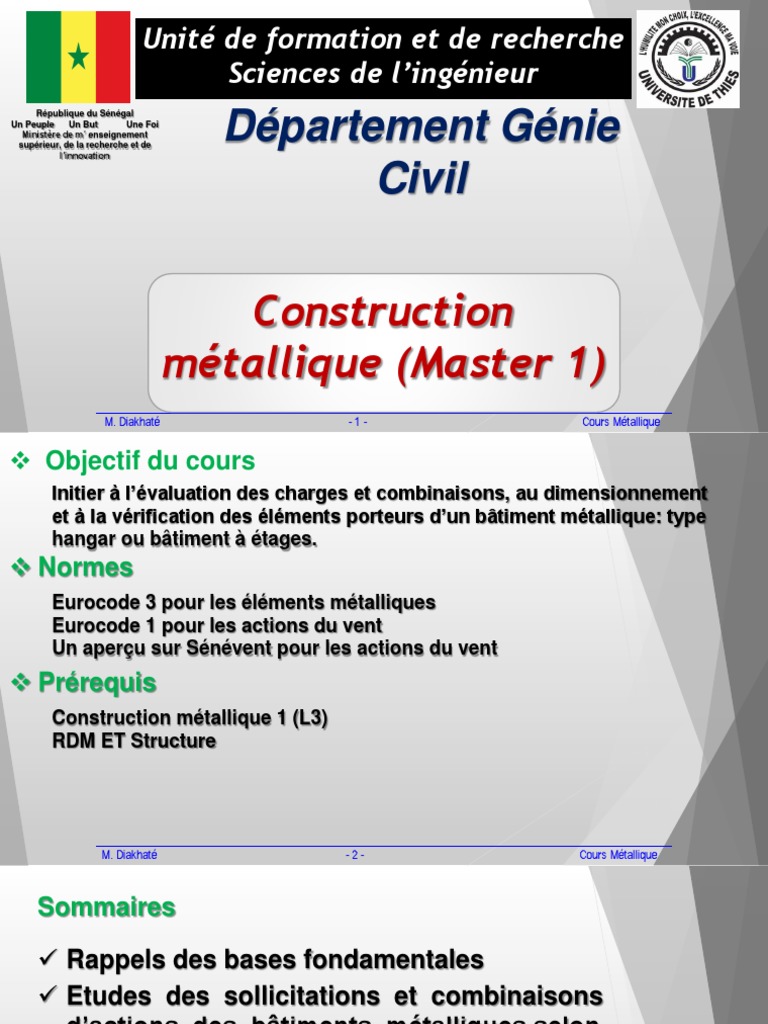

Unité de formation et de recherche

Sciences de l’ingénieur

Département Génie
République du Sénégal
Un Peuple Un But Une Foi
Ministère de m’ enseignement
supérieur, de la recherche et de
l’innovation

Civil

Construction
métallique (Master 1)
M. Diakhaté -1- Cours Métallique
❖ Objectif du cours
Initier à l’évaluation des charges et combinaisons, au dimensionnement
et à la vérification des éléments porteurs d’un bâtiment métallique: type
hangar ou bâtiment à étages.
❖ Normes
Eurocode 3 pour les éléments métalliques
Eurocode 1 pour les actions du vent
Un aperçu sur Sénévent pour les actions du vent
❖ Prérequis
Construction métallique 1 (L3)
RDM ET Structure

M. Diakhaté -2- Cours Métallique

Sommaires

✓ Rappels des bases fondamentales

✓ Etudes des sollicitations et combinaisons
d’actions des bâtiments métalliques selon
l’EUROCODE 1, PARTIE 1-1
✓Calcul des bâtiments métalliques selon l’EUROCODE 3
✓Etude des systèmes d’assemblage métallique
✓ Modélisation et calcul des structures métalliques
avec Graitec (aperçu général)

M. Diakhaté -3- Cours Métallique

 Chapitre 1: Rappels des bases fondamentales
l’acier est un matériau supposé homogène et isotrope et il
a un comportement élasto-plastique aves des propriétés
fort intéressantes tel que:
✓ sa limite élastique fy
✓ sa limite ultime ou de rupture fu
✓ son module d’élasticité longitudinale E = 210 000Mpa
✓ module élasticité transversale G = E/2(1+ 𝝂) = 81000Mpa
✓ son coefficient de poisson 𝝂 = 0.3
✓ Densité ρ = 7.85
✓ Coeff thermique α =11 10-6
Les aciéries ont pu élaborer des profilés métalliques normaux
PN tel que :
M. Diakhaté -4- Cours Métallique
 ✓ Profils HE A/B/M
C’est une gamme de profils économique. En
forme de H, ils sont dotés d’ailes larges et
offrent une bonne résistance au flambement
dans les deux directions .
dimensions possibles: 100 à 600 mm
✓ Profils IPE/IPN:
La forme est inscrite dans un rectangle et le
profil présente des ailes plus étroites et plus
épaisses que l’âme. la largeur des ailes est
sensiblement la moitié de la hauteur.
dimensions possibles: 80 à 500 mm
(600 pour IPN)

M. Diakhaté -5- Cours Métallique

 ✓ Profils UAP/UPN
ce profil est mono symétrique. Contrairement
aux deux types précédents Sa forme se prête à
une utilisation en poutres de rive, sa forme est
inscrite dans un rectangle et le profil présente
des ailes plus étroites que l’âme.
dimensions possibles: 100 à 250 mm

✓ D’autres Profils:
Les laminés marchands sont des produits de
formes géométriques simples :en L, Rond, fer
plats, profils pleins…ect.

M. Diakhaté -5- Cours Métallique

 ➢ Tôles
Les bardages et les bacs aciers
utilisés pour réaliser l’enveloppe des
bâtiments

M. Diakhaté -6- Cours Métallique

Bardage double peau Bardage par panneaux
sandwichs

M. Diakhaté -7- Cours Métallique

Les produits sidérurgiques peuvent entrer dans la fabrication
d’éléments composés (poutres alvéolaires, poutres en treillis,
poutres reconstituées soudées, etc.). Un grand nombre de
possibilités existent dans la combinaison de ces éléments, allant du
simple ajout de plats de renforcement jusqu’à la création de sections
composées qui suivent au mieux les diagrammes de sollicitation à
équilibrer

M. Diakhaté -8- Cours Métallique

 Les aciers de construction

Pour les profilés on adopte les

caractéristiques mécaniques
suivantes :
✓S235 : pour des constructions
courantes privées (bâtiment)
✓S275 : constructions publiques
(ou à l’appréciation du maitre
d’ouvrage)
✓S355 : ouvrages spéciaux,
ouvrages d’art
M. Diakhaté -9- Cours Métallique
Les systemes d’axes et notations

M. Diakhaté - 10 - Cours Métallique

 Comportement mécanique de l’acier
Toute structure subit des sollicitations ou actions extérieures qui
provoquent des déformations, mais aussi des efforts internes, à
savoir les contraintes. Les contraintes sont principalement de
cinq natures différentes :
✓ la traction ;
✓ la flexion ;
✓ la compression et le flambement ;
✓ le cisaillement ;
✓ la torsion.

M. Diakhaté - 11 - Cours Métallique

 Classes de sections transversales - Capacités de rotation plastique
Quatre classes de sections sont ainsi définies :
✓ Classe 1
✓ Classe 2
✓ Classe 3
✓ Classe 4

M. Diakhaté - 12 - Cours Métallique

M. Diakhaté - 13 - Cours Métallique
M. Diakhaté - 13 - Cours Métallique
 Résistance des sections transversales
𝑴𝑬𝒅 ≤ 𝑴𝑹
𝑾𝒑𝒍 . 𝒇𝒚
✓ sections transversales de Classe 1 ou 2: 𝑴𝑹 = 𝑴𝒑𝒍 =
𝜸 𝑴𝟎
𝑾𝒆𝒍 . 𝒇𝒚
✓ sections transversales de Classe 3: 𝑴𝑹 = 𝑴𝒆𝒍 =
𝜸𝑴𝟎
𝑾𝒆𝒇𝒇 . 𝒇𝒚
✓ sections transversales de Classe 4: 𝑴𝑹 = 𝑴𝒆𝒇𝒇 =
𝜸𝑴𝟏
La valeur de calcul V de l’effort
tranchant dans chaque section L’aire de cisaillement Av
transversale doit satisfaire à la
condition: 𝒇𝒚 . 𝑨𝑽
𝑽𝑬𝒅 ≤ 𝑽𝒑𝒍 𝑽𝒑𝒍 =
𝜸𝑴𝟎 . 𝟑
M. Diakhaté - 14 - Cours Métallique
 Dimensionnement
Le dimensionnement d’une poutrelle métallique doit remplir 2
fonctions essentielles :
▪ Assurer la stabilité de l’ouvrage,
▪ Permettre la mise en œuvre du second œuvre et son exploitation
ultérieure.
Plusieurs paramètres sont à prendre en compte :
✓L’ensemble des charges
✓L’utilisation de la structure
✓Les modes d’assemblages
✓Le schéma statique
✓La nuance de l’acier

M. Diakhaté - 15 - Cours Métallique

 Exemple: en ELU

Vérification de la résistance
du profil à l’effort tranchant
Vérification de la déformation
Du profil à l’ELS

M. Diakhaté - 16 - Cours Métallique

 Les poutres:
Les poutres sont des éléments de charpente qui travaillent
essentiellement sous l’action de flexion .Eléments porteurs horizontaux
qui reçoivent des charges verticales et les transmettent à leurs appuis.
Elles sont utilisées comme solives pour soutenir les planchers, comme
limons d’escaliers…
Les poutres continues (simples)
Ce sont des poutres a un seul profilé constituées par des fers en I, H, U, L,
T .Chacune comprend deux parties : l’âme et les semelles.
Schéma Profilés Description Portée Hauteur

La poutre reconstituée soudée :

A partir de tôle ou de plaques, on peut 1/30 a
obtenir des poutres symétriques ou 5à8m
dissymétriques. En soudant les pièces a 1/10
savoir les ailes et l’ame les unes aux
autres.

En fonction de la portée ;quand la portée

augmente la hauteur de poutre nécessaire
devient importante 10 à 1/18 à
Ces poutres sont couramment utilisées
pour des profils dont la hauteur est 20 m 1/25
supérieure a 400mm.

Les poutres d’une hauteur supérieure à 1

m sont reconstituées par soudage.
La poutre
alvéolaire(ajourée) :

Les poutrelles alvéolaires

ou ajourées dont l’âme 10 a 1/18 à
est elle-même découpée
en cercle ou hexagones, 20 m 1/25
elles sont reconstituées
par soudage, ceci permet
d’alléger le poids et
surtout de faciliter le
passage des gaines et des
fluides dans la hauteur de
la poutre. Elles sont donc
intéressantes pour les
immeubles de bureaux.
Position des poutres :

La poutre de rive La poutre est positionnée La poutre est incorporée

sous la dalle dans la dalle.

Poutres en arc
Contrairement à la poutre qui travaille en flexion, l’arc travaille principalement en
compression.
L’arc en acier est surtout réservé à la construction des ponts mais il peut également
être utile pour les grandes halles.
Les arcs et les catènes :
L’arc est l’inverse de la catène, on utilise l’arc en acier pour les ouvrages d’art et pour
les grandes halles.les catènes sont essentiellement utilisées pour les ouvrages d’art.

Arc en acier Catène

 Type de l’arc description Portée Hauteur inclinaison

Arc encastré (appuyé au sol): Les appuis sont

encastrés, la structure
est hyperstatique.
Des moments sont
transmis aux appuis ce H/L =1/10 à
qui génère des 1/2
fondations plus 30 à 120m 30° -45°
importantes. h/L=1/50 à
1/30

L’arc à deux articulations: Les appuis sont

articulés, la structure
est hyperstatique. Les 15 à 30m
moments sont plus H/L =1/10 à 30° -45°
faibles dans ce type 1/2
d’arc et la section est
donc plus réduite

L’arc à trois articulations : Il comporte une rotule 30° -45°

à son sommet, dite
articulation de clé, et 15 à 80 m H/L=1/10 à
deux en pied. 1/3
 Les poutres en treilles
On appelle poutre en treillis, triangulation ou structure réticulée, un ensemble de
barres assemblées les unes aux autres à leurs extrémités, de manière à former une
structure portante stable, plane ou spatiale . Les poutres en treillis permettent de
franchir de plus grandes portées mais nécessite des assemblages par fois complexes.
Elles comportent des membrures, des montants et des diagonales, leurs intersections
constituent des nœuds.

montants
diagonales Membrures

nœuds
 A membrures
parallèles:
Les différents systèmes de
triangulation:
Il existe plusieurs sortes et 8à 1/23 à
notamment : 1/10
-les poutres à treillis en N, 40 m
C c’est une des solutions les 8 à
plus anciennes.
55 m
-les poutres à treillis en V,
dite pour WARREN, c’est 1/28 à
Treillis

une des formes les plus 30à 1/25

200 m
courantes.
-les poutres à treillis en
croix de SAINT-ANDRE.
 A membrure non parallèle :
C’est un système triangulé,
constitué par deux membrures,
dont les extrémités de la 30à 1/28 8à55m
membrure supérieur sont reliées 200 m
a la membrure inferieure.

Les poutres échelles ou

vierendeel :
Treillis

Les assemblages des montants de

ce type sont rigides, sans
diagonales ,l’ensemble forme un
système hyperstatique très rigide
.ce système est plus lourd mais
permet de libérer l’espace
centrale de la poutre pour laisser
passer des circulations, des
gaines.la suppression de la
diagonale conduit a renforcer le
cadre autour du panneau.
Les poutres triangulaires :
Une règle
La poutre triangulaire pratique de
comporte trois membrures 30 à pré
parallèles et trois plans de dimensionn
treillis. Cette poutre ne 200 m ement
nécessite aucun élément d’une
complémentaire pour être poutre
stable .c’est une structure triangulair
spatiale. eà
prendre e
hauteur de

1/5 à
1/12

de la
portée
Les fermes:

Les fermes sont les poutres maîtresses dans la structure metallique,

elles sont constituées par un système triangulé, dont les membrures
supérieures suivent la pente de la toiture.

poinçon arbalétrier

diagonale
montant

entrait

Les composants d’une ferme

Les types de fermes:
 Les types de fermes:

Ferme a deux versant droit:

Type de ferme description portée inclinaison

Ferme anglaise:

Caractérisée par une 7 a 14 m 30° a 45°

Ferme anglaise a entrait droit
Ferme anglaise a entrait brisé
triangulation dont les
montants sont
perpendiculaire au
diagonales inclinés de
tels façon que leur point
haut situé vers le faîtage.

Ferme américaine: Elle diffèrent de la ferme 6 a 10 m 30° a 45°

anglaise par la direction
des diagonales .

Ferme américaine a entrait brisé

Ferme belge : Elle est caractérisée par 6 a 10 m 30° a 45°
les montants qui sont
perpendiculaires à
l’arbalétrier.

Ferme belge a entrait droit

Ferme belge a entrait brisé

Ferme sous-tendue: 30° a 45°
Type de ferme utilisé
pour les ouvrages qui 15 a 30 m
nécessite un plan dégagé
A entrait droit

a entrait brisé
Ferme a versants brisés:
Ferme mansarde 30° a 45°

C’est le type classique de 6 a 14m

ferme utilisé pour les
construction a deux
Ferme mansarde simple
versants brisé.

Ferme mansarde a
panne intermédiaire

Ferme shed Convient aux 15 a 120 m 30° a 45°

bâtiments industrielle
et commerciaux qui
ont besoin beaucoup
de lumière.
 modes d’assemblage
Le choix du système porteur doit s’adapter au type de bâtiment,
à sa configuration, à ses contraintes spécifiques.
Articulations
Encastrements

M. Diakhaté - 17 - Cours Métallique
