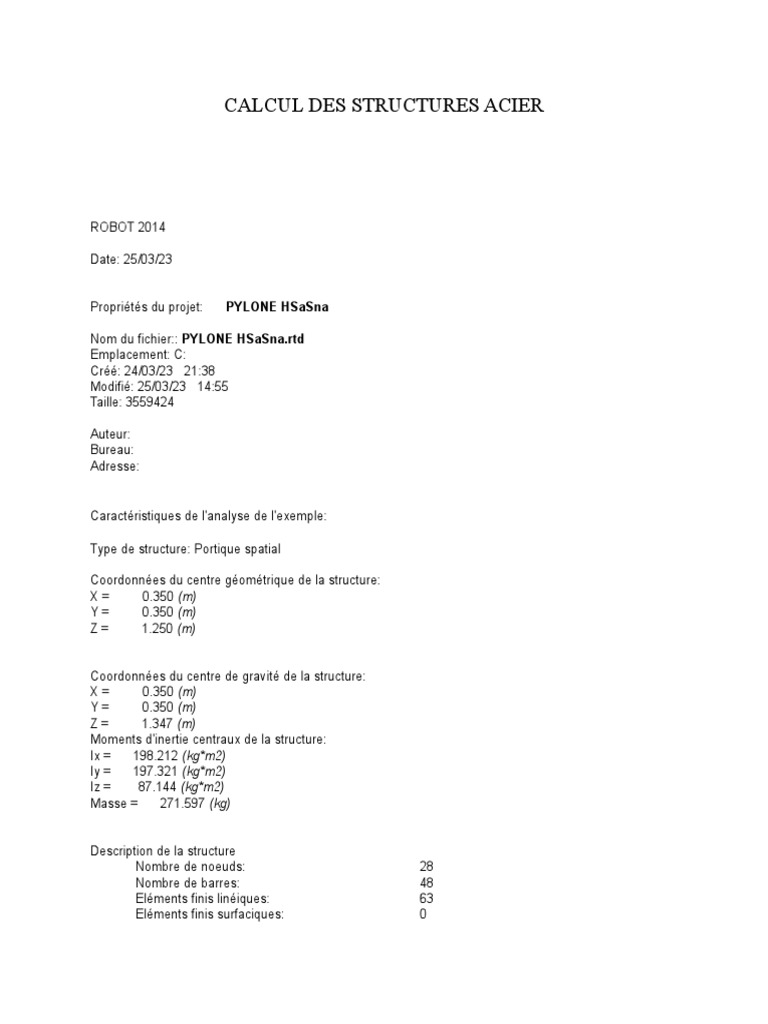

CALCUL DES STRUCTURES ACIER

ROBOT 2014                                           

Date: 25/03/23

Propriétés du projet: PYLONE HSaSna

Nom du fichier:: PYLONE HSaSna.rtd       

Emplacement: C:
Créé: 24/03/23    21:38   
Modifié: 25/03/23    14:55           
Taille: 3559424

Auteur:     
Bureau:     
Adresse:   

               
Caractéristiques de l'analyse de l'exemple:   

Type de structure: Portique spatial   

Coordonnées du centre géométrique de la structure:   

X =            0.350 (m)
Y =            0.350 (m)
Z =            1.250 (m)

Coordonnées du centre de gravité de la structure:   

X =            0.350 (m)
Y =            0.350 (m)
Z =            1.347 (m)
Moments d'inertie centraux de la structure:   
Ix =        198.212 (kg*m2)
Iy =        197.321 (kg*m2)
Iz =          87.144 (kg*m2)
Masse =        271.597 (kg)

Description de la structure   
Nombre de noeuds: 28
Nombre de barres: 48
Eléments finis linéiques: 63
Eléments finis surfaciques: 0
 Eléments finis volumiques: 0
Liaisons rigides: 0
Relâchements: 40
Relâchements unilatéraux: 0
Relâchements non-linéaires: 0
Compatibilités: 0
Compatibilités élastiques: 0
Compatibilités non-linéaires: 0
Appuis: 4
Appuis élastiques: 0
Appuis unilatéraux: 0
Appuis non-linéaires: 0
Rotules non-linéaires: 0
Cas: 14
Combinaisons: 2
               
               
Resumé de l'analyse   

Méthode de solution - SKYLINE

Nbre de degrés de liberté stat.: 144
               
                          Largeur de la bande   
                                  avant/après optimisation: 138 54                             

                          Durée des calculs [s]   

                                  Durée max agrégation + décomp.: 1
                                  Durée max itér. sur sous-espace: 0
                                  Durée max solution prb. nonlin.: 0
                                  Durée totale: 1
               
                          Espace disque et mémoire utilisés [o]   
                                  Espace totale du disque utilisé: 95808
                                  Espace pour fichier TMP solveur: 0
                                  Espace pour itérat. s/sous-esp.: 0
                                  Mémoire: 186224
               
Elém. diagon. de la matrice de rigidité   
             Min/Max après décomposition: 9.837705e+002
9.870671e+008
Précision: 9

Liste de cas de charges/types de calculs

Cas 1 : Gpp
Type d'analyse: Statique linéaire

Energie potentielle : 5.08094e-006 (kN*m)

Précision : 5.34004e-015

Cas 2 : G' p OSE

Type d'analyse: Statique linéaire

Energie potentielle : 2.43565e-004 (kN*m)

Précision : 3.13167e-015

Cas 3 : G'' Cable

Type d'analyse: Statique linéaire

Energie potentielle : 2.86567e-005 (kN*m)

Précision : 2.86964e-015

Cas 4 : Q
Type d'analyse: Statique linéaire

Energie potentielle : 1.94095e-005 (kN*m)

Précision : 4.82597e-015
Cas 5 : Vent perpendiculaire paroi I
Type d'analyse: Statique linéaire

Energie potentielle : 9.54782e-005 (kN*m)

Précision : 1.00704e-013

Cas 6 : Vent bissectrice paroi I et II

Type d'analyse: Statique linéaire

Energie potentielle : 9.18650e-005 (kN*m)

Précision : 8.89327e-014

Cas 7 : ULS
Type d'analyse:

Cas 8 : ULS+
Type d'analyse:
Cas 9 : ULS-
Type d'analyse:

Cas 10 : SLS
Type d'analyse:

Cas 11 : SLS+
Type d'analyse:

Cas 12 : SLS-
Type d'analyse:

Cas 13 : ELU
Type d'analyse: Combinaison linéaire
 Cas 14 : ELS
Type d'analyse: Combinaison linéaire

Effort

FX [kN] FY [kN] FZ [kN] MX MY MZ

[kNm] [kNm] [kNm]

MAX 17,35 0,17 11,45 0 0,38 0,05

Barre 4 4 57 47 57 4
Noeud 7 7 4 10 8 7
Cas 14 (C) 14 (C) 14 (C) 14 (C) 14 (C) 14 (C)

MIN -1,26 -0,06 -11,42 -0,06 -0,3 -0,08

Barre 5 4 55 3 55 3
Noeud 9 8 2 6 6 6
Cas 14 (C) 2 14 (C) 14 (C) 14 (C) 14 (C)

Réaction

FX [kN] FY [kN] FZ [kN] MX MY MZ

[kNm] [kNm] [kNm]

MAX 0,66 1,84 17,54 0,01 0,03 0

Noeud 1 7 7 3 5 7
Cas ULS/1 14 (C) 14 (C) ULS/1 14 (C) 14 (C)

MIN -2,22 -0,72 -1,04 -0,03 -0,05 0

Noeud 3 1 1 7 3 3
Cas 14 (C) ULS/1 6 14 (C) 14 (C) 14 (C)

Fleche

UX [cm] UY [cm] UZ [cm]

MAX 0 0 0
Barre 1 48 50
Cas 14 (C) 14 (C) 14 (C)

MIN 0 0 0
Barre 4 50 8
Cas 14 (C) 14 (C) 14 (C)

----------------------------------------------------------------------------------------------------------------------------------------
NORME:      CM66
TYPE D'ANALYSE:      Dimensionnement des familles
----------------------------------------------------------------------------------------------------------------------------------------
FAMILLE:      1    Membrures    
PIECE:      4    Membrure_inf_CM66_4 POINT:      1 COORDONNEE:      x = 0.00 L =
0.00 m
----------------------------------------------------------------------------------------------------------------------------------------
CHARGEMENTS:
Cas de charge décisif:      14 ELS    (1+2+3+4+13)*1.00+(5+6)*1.50
----------------------------------------------------------------------------------------------------------------------------------------
MATERIAU:
ACIER E36              fy = 355.00 MPa
----------------------------------------------------------------------------------------------------------------------------------------

      PARAMETRES DE LA SECTION:    CAEP 65x5

ht=6.5 cm   
bf=6.5 cm Ay=3.25 cm2 Az=3.25 cm2 Ax=6.30 cm2
ea=0.5 cm Iy=39.81 cm4 Iz=10.33 cm4 Ix=0.52 cm4
es=0.5 cm Wely=8.65 cm3 Welz=4.12 cm3
----------------------------------------------------------------------------------------------------------------------------------------
CONTRAINTES: SigN = 17.34/6.30 = 27.53 MPa
SigFy = -0.01/8.65 = -1.20 MPa
SigFz = 0.05/4.12 = 12.12 MPa
----------------------------------------------------------------------------------------------------------------------------------------

          PARAMETRES DE DEVERSEMENT:
----------------------------------------------------------------------------------------------------------------------------------------
PARAMETRES DE FLAMBEMENT:

         en y:    

    en z:
Ly=2.52 m Muy=9.28 Lz=2.52 m Muz=1.95
Lfy=2.26 m k1y=1.04 Lfz=2.52 m k1z=1.46
Lambda y=90.08 kFy=1.19 Lambda z=196.48 kFz=3.38
----------------------------------------------------------------------------------------------------------------------------------------
FORMULES DE VERIFICATION:
k1*SigN + kFy*SigFy + kFz*SigFz = 1.46*27.53 + 1.19*0.00 + 3.38*12.12 =      81.21      < 355.00 MPa    (3.731)
1.54*Tauy = 1.54*0.51 = 0.78 < 355.00 MPa      (1.313)
1.54*Tauz = |1.54*-0.09| = |-0.14| < 355.00 MPa      (1.313)
----------------------------------------------------------------------------------------------------------------------------------------
Profil correct !!!

CALCUL DES STRUCTURES ACIER

----------------------------------------------------------------------------------------------------------------------------------------
NORME:      CM66
TYPE D'ANALYSE:      Dimensionnement des familles
----------------------------------------------------------------------------------------------------------------------------------------
FAMILLE:      2    poutre    
PIECE:      60    poutre POINT:      3 COORDONNEE:      x = 0.50 L = 0.35 m
----------------------------------------------------------------------------------------------------------------------------------------
CHARGEMENTS:
Cas de charge décisif:      14 ELS    (1+2+3+4+13)*1.00+(5+6)*1.50
----------------------------------------------------------------------------------------------------------------------------------------
MATERIAU:
ACIER E36              fy = 355.00 MPa
----------------------------------------------------------------------------------------------------------------------------------------

      PARAMETRES DE LA SECTION:    UAP 80

ht=8.0 cm   
bf=4.5 cm Ay=7.20 cm2 Az=4.00 cm2 Ax=10.67 cm2
ea=0.5 cm Iy=107.13 cm4 Iz=21.33 cm4 Ix=1.90 cm4
es=0.8 cm Wely=26.78 cm3 Welz=7.38 cm3
----------------------------------------------------------------------------------------------------------------------------------------
CONTRAINTES: SigN = 0.83/10.67 = 0.78 MPa
SigFy = 0.52/26.78 = 19.42 MPa
SigFz = 0.01/13.25 = 0.47 MPa
----------------------------------------------------------------------------------------------------------------------------------------

          PARAMETRES DE DEVERSEMENT:
----------------------------------------------------------------------------------------------------------------------------------------
PARAMETRES DE FLAMBEMENT:

  

      en y:    

    en z:
Ly=0.70 m Muy=5459.23 Lz=0.70 m Muz=1086.95
Lfy=0.70 m k1y=1.00 Lfz=0.70 m k1z=1.00
Lambda y=22.09 kFy=1.00 Lambda z=49.51 kFz=1.00
----------------------------------------------------------------------------------------------------------------------------------------
FORMULES DE VERIFICATION:
k1*SigN + kFy*SigFy + kFz*SigFz = 1.00*0.78 + 1.00*19.42 + 1.00*0.47 =      20.67      < 355.00 MPa    (3.731)
1.54*Tauy = |1.54*-0.02| = |-0.03| < 355.00 MPa      (1.313)
1.54*Tauz = |1.54*-3.57| = |-5.50| < 355.00 MPa      (1.313)
----------------------------------------------------------------------------------------------------------------------------------------
Profil correct !!!
 CALCUL DES STRUCTURES ACIER
----------------------------------------------------------------------------------------------------------------------------------------
NORME:      CM66
TYPE D'ANALYSE:      Dimensionnement des familles
----------------------------------------------------------------------------------------------------------------------------------------
FAMILLE:      3    diagonal    
PIECE:      50    Diagonale_CM66_50 POINT:      3 COORDONNEE:      x = 1.00 L =
1.03 m
----------------------------------------------------------------------------------------------------------------------------------------
CHARGEMENTS:
Cas de charge décisif:      14 ELS    (1+2+3+4+13)*1.00+(5+6)*1.50
----------------------------------------------------------------------------------------------------------------------------------------
MATERIAU:
ACIER E36              fy = 355.00 MPa
----------------------------------------------------------------------------------------------------------------------------------------

      PARAMETRES DE LA SECTION:    CAEP 30x3

ht=3.0 cm   
bf=3.0 cm Ay=0.90 cm2 Az=0.90 cm2 Ax=1.74 cm2
ea=0.3 cm Iy=2.22 cm4 Iz=0.59 cm4 Ix=0.05 cm4
es=0.3 cm Wely=1.05 cm3 Welz=0.50 cm3
----------------------------------------------------------------------------------------------------------------------------------------
CONTRAINTES: SigN = -0.01/1.74 = -0.08 MPa
SigFy = 0.18/1.05 = 173.59 MPa
SigFz = 0.03/0.56 = 55.25 MPa
----------------------------------------------------------------------------------------------------------------------------------------

          PARAMETRES DE DEVERSEMENT:
----------------------------------------------------------------------------------------------------------------------------------------
PARAMETRES DE FLAMBEMENT:

          en y:

          en z:
----------------------------------------------------------------------------------------------------------------------------------------
FORMULES DE VERIFICATION:
SigN + SigFy + SigFz = -0.08 + 173.59 + 55.25 =      228.77      < 355.00 MPa    (3.731)
1.54*Tauy = 1.54*0.04 = 0.05 < 355.00 MPa      (1.313)
1.54*Tauz = |1.54*-2.26| = |-3.48| < 355.00 MPa      (1.313)
----------------------------------------------------------------------------------------------------------------------------------------
Profil correct !!!

CALCUL DES STRUCTURES ACIER

----------------------------------------------------------------------------------------------------------------------------------------
NORME:      CM66
TYPE D'ANALYSE:      Dimensionnement des familles
----------------------------------------------------------------------------------------------------------------------------------------
FAMILLE:      4    Membrures    
PIECE:      4    Membrure_inf_CM66_4 POINT:      1 COORDONNEE:      x = 0.00 L =
0.00 m
----------------------------------------------------------------------------------------------------------------------------------------
CHARGEMENTS:
Cas de charge décisif:      14 ELS    (1+2+3+4+13)*1.00+(5+6)*1.50
----------------------------------------------------------------------------------------------------------------------------------------
MATERIAU:
ACIER E36              fy = 355.00 MPa
----------------------------------------------------------------------------------------------------------------------------------------

      PARAMETRES DE LA SECTION:    CAEP 65x5

ht=6.5 cm   
bf=6.5 cm Ay=3.25 cm2 Az=3.25 cm2 Ax=6.30 cm2
ea=0.5 cm Iy=39.81 cm4 Iz=10.33 cm4 Ix=0.52 cm4
es=0.5 cm Wely=8.65 cm3 Welz=4.12 cm3
----------------------------------------------------------------------------------------------------------------------------------------
CONTRAINTES: SigN = 17.34/6.30 = 27.53 MPa
SigFy = -0.01/8.65 = -1.20 MPa
SigFz = 0.05/4.12 = 12.12 MPa
----------------------------------------------------------------------------------------------------------------------------------------

          PARAMETRES DE DEVERSEMENT:
----------------------------------------------------------------------------------------------------------------------------------------
PARAMETRES DE FLAMBEMENT:

         en y:    

    en z:
Ly=2.52 m Muy=9.28 Lz=2.52 m Muz=1.95
Lfy=2.26 m k1y=1.04 Lfz=2.52 m k1z=1.46
Lambda y=90.08 kFy=1.19 Lambda z=196.48 kFz=3.38
----------------------------------------------------------------------------------------------------------------------------------------
FORMULES DE VERIFICATION:
k1*SigN + kFy*SigFy + kFz*SigFz = 1.46*27.53 + 1.19*0.00 + 3.38*12.12 =      81.21      < 355.00 MPa    (3.731)
1.54*Tauy = 1.54*0.51 = 0.78 < 355.00 MPa      (1.313)
1.54*Tauz = |1.54*-0.09| = |-0.14| < 355.00 MPa      (1.313)
----------------------------------------------------------------------------------------------------------------------------------------
Profil correct !!!

Capture
 QUANTITE
DESIGNATION SECTION    LONGUEUR NOMBRE TOTAL
POUR 2
PYLONES
DIAGONAL CAEP 60X4 0,89 8 16
DIAGONAL CAEP 60X4 0,96 8 16
DIAGONAL CAEP 60X4 1,03 8 16
DIAGONAL CAEP 60X4 1,1 8 16
DIAGONAL CAEP 60X4 1,17 8 16
POTEAU CAEP 90X7 2,52 4 8
POUTRE UAP 80 0,8 4 8
