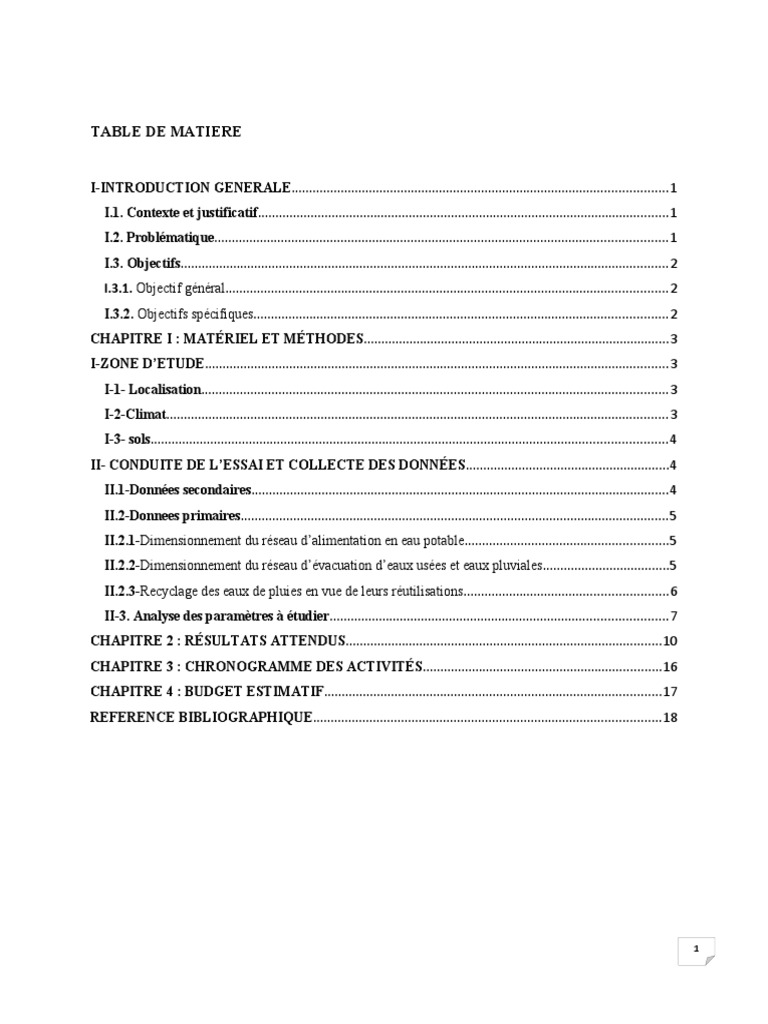

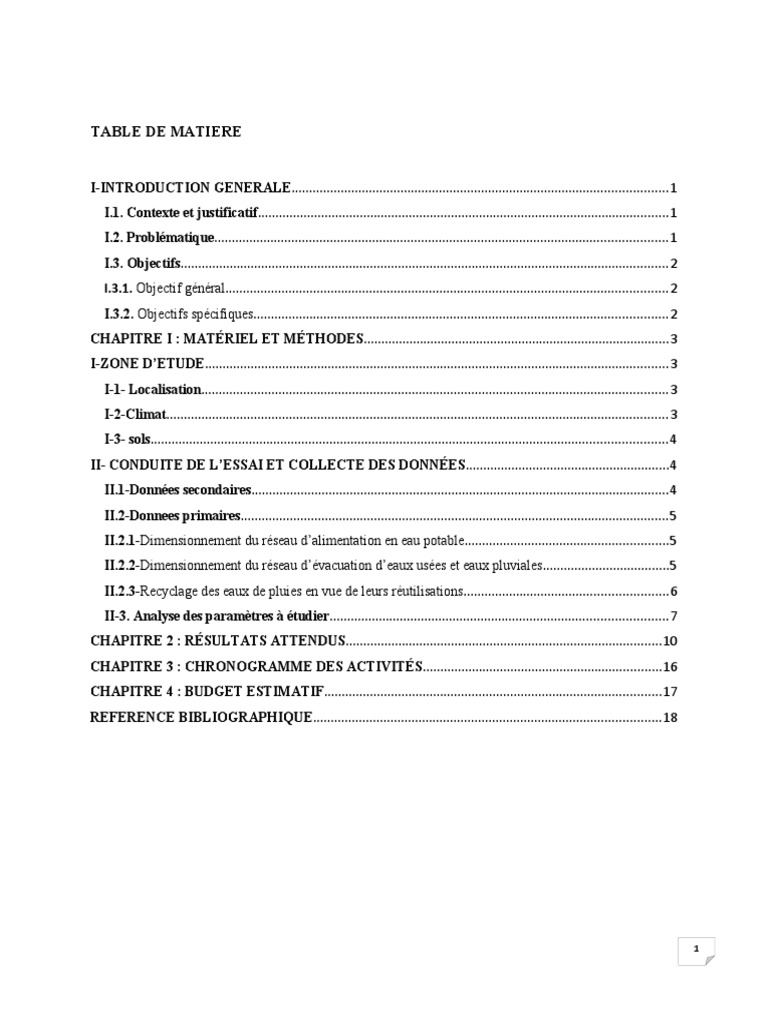

TABLE DE MATIERE

I-INTRODUCTION GENERALE...........................................................................................................1
I.1. Contexte et justificatif.....................................................................................................................1
I.2. Problématique.................................................................................................................................1
I.3. Objectifs...........................................................................................................................................2
I.3.1. Objectif général..............................................................................................................................2
I.3.2. Objectifs spécifiques......................................................................................................................2
CHAPITRE I : MATÉRIEL ET MÉTHODES.......................................................................................3
I-ZONE D’ETUDE....................................................................................................................................3
I-1- Localisation.....................................................................................................................................3
I-2-Climat...............................................................................................................................................3
I-3- sols...................................................................................................................................................4
II- CONDUITE DE L’ESSAI ET COLLECTE DES DONNÉES..........................................................4
II.1-Données secondaires.......................................................................................................................4
II.2-Donnees primaires..........................................................................................................................5
II.2.1-Dimensionnement du réseau d’alimentation en eau potable..........................................................5
II.2.2-Dimensionnement du réseau d’évacuation d’eaux usées et eaux pluviales....................................5
II.2.3-Recyclage des eaux de pluies en vue de leurs réutilisations..........................................................6
II-3. Analyse des paramètres à étudier................................................................................................7
CHAPITRE 2 : RÉSULTATS ATTENDUS..........................................................................................10
CHAPITRE 3 : CHRONOGRAMME DES ACTIVITÉS....................................................................16
CHAPITRE 4 : BUDGET ESTIMATIF................................................................................................17
REFERENCE BIBLIOGRAPHIQUE...................................................................................................18

1
LISTES DES FIGURES

Figure 1 : Carte de localisation de la zone d’étude

2
LISTE DES TABLEAUX

Tableau 1: Besoins en eau et volume De la bâche d’eau..............................................................10

Tableau 2: Paramètre d’alimentation en eau potable du bâtiment................................................11
Tableau 3: Diamètres de siphons et branchement d’appareil.......................................................12
Tableau 4: Diamètres des chutes d’eaux usées............................................................................12
Tableau 5 : paramètres d’évacuation d’eau usées........................................................................13
Tableau 6: Paramètres de dimensionnement de la fosse septique................................................13
Tableau 7: Dimensions des compartiments de la fosse septique..................................................13
Tableau 8: les besoins en eau et volume de la bâche...................................................................14
Tableau 9: Valeurs des paramètres de dimensionnement des tuyaux de prélèvement dans la
bâche..............................................................................................................................................14
Tableau 10: paramètre du choix d’un suppresseur.......................................................................15

0
I-INTRODUCTION GENERALE

I.1. Contexte et justificatif

L’eau constitue une denrée essentielle dans la vie de tout individu. Donc, sa maitrise et sa
disponibilité en quantité suffisante et en qualité doivent être une des premières préoccupations
d’un quelconque logement. Mais l’amenée de l’eau, son stockage et sa distribution, ainsi que
l’ensemble des ouvrages d’évacuation des eaux usées et pluviales produites par les bâtiments,
représentent des capitaux considérables à mobiliser. L’homme, pour satisfaire ses besoins
hygiéniques ou culinaires dans le logement a besoin d’eau. Il est ainsi mis à sa disposition
plusieurs appareils qui se différencient par leur forme, mais surtout par la sensation de confort
qu’on éprouvera quand on a envie de faire une activité précise. L’eau est un facteur de confort
dans un logement et toute installation sanitaire comprend les éléments suivants ; dans la cuisine :
évier, lave-vaisselle ; dans le cabinet d’aisance : w.c. ; dans la salle d’eau : lavabo, bain, bidet,
etc. cependant, tous ces appareils sont soumis à des réglementations définies par une norme
(norme NF P.41 204). De même, il est nécessaire d’effectuer une bonne évacuation des eaux
souillées provenant des appareils sanitaires.

I.2. Problématique
L’évolution de la technologie, les conditions de vie ont changé, ce qui a induit la
réalisation des grands ensembles immobiliers dotés d’un immense luxe, donc dans certains
grands complexes immobiliers comme les bâtiments à plusieurs niveaux, on rencontre le plus
souvent des problèmes de faible pression d’eau, généralement dû soit à une sous-évaluation des
besoins en eau, soit à une mauvaise pression à l’entrée du système de distribution. De même, il
arrive parfois les difficultés d’évacuation des eaux souillées provenant des appareils sanitaires,
généralement à causes des pentes inappropriées, du diamètre des conduits ou de la qualité des
canaux, face à une consommation d’eau toujours croissante, et surtout face à un enjeu écologique
inquiétant, il devient nécessaire de trouver des solutions alternatives visant à réduire la
consommation d’eau potable, comme la récupération d'eau de pluie. Certains usages (arrosage

1
des espaces verts, lavage de voitures, chasse des toilettes, lavage de sols) de l’eau ne nécessitent
pas toujours la qualité d’eau potable. Pour palier donc à ce problème dans l’immeuble à usage
d’habitation de type R+8 qui sera construit au quartier GOLF à Yaoundé, la bâches de stockage
sera située sur le toit pour favoriser l’écoulement gravitaire le long du circuit et une bâche semi
en terre ayant pour but de stocker les eaux de pluies en vue de leurs utilisations. C’est dans cette
optique que s’inscrit notre thème ‘’Dimensionnement d’un réseau d’alimentation en eau potable,
d’évacuation des eaux usées et recyclage des eaux pluviales dans un bâtiment de type SS R+8’’.

I.3. Objectifs

I.3.1. Objectif général

L’objectif général de cette étude consistera à bien évaluer les besoins en eau dans le but
de satisfaire les usagers du bâtiment.

I.3.2. Objectifs spécifiques

Les objectifs spécifiques de cette étude sont multiples, ce pendant nous insisterons sur les
points suivants :
Dimensionnement du réseau d’alimentation en eau potable ;
Dimensionnement du réseau d’évacuation des eaux usées et pluviales
Recyclages des eaux de pluies en vue de leurs réutilisations.

2
CHAPITRE I : MATÉRIEL ET MÉTHODES
I-ZONE D’ETUDE
I-1- Localisation
L’immeuble à usage d’habitation de type 2 sous-sols R+2 niveau étudié sera situé dans
l’arrondissement de Yaoundé I au quartier GOLF dans le Département du Mfoudi, Région du
Centre-Cameroun.

Figure 1 : Carte de localisation de la zone d’étude

I-2-Climat
Le quartier GOLF étant situé à Yaoundé, le climat de ce dernier lui est propre. La valeur
moyenne annuelle des précipitations enregistrées à Yaoundé pour une période beaucoup plus
récente est de 1495 mm (ABOSSOLO S, 1984) On note ainsi une baisse de la pluviométrie au fil
des ans. Les relevés pluviométriques mensuels de la région de Yaoundé permettent d’observer un

3
minimum de précipitations en janvier et un maximum en octobre. D’une manière générale, le
climat de Yaoundé dans lequel se situent plusieurs bassins versants est un climat équatorial de
type guinéen à quatre saisons bien marquées. Les quatre saisons peuvent être reparties ainsi qu’il
suit :

- Une grande saison pluvieuse de mi-août à mi-novembre ;

- Une grande saison sèche de mi-novembre à mi-mars ;
- Une petite saison pluvieuse de mi-mars à mi-juin ;
- Une petite saison sèche de mi-juin à mi-août. La température ambiante à Yaoundé va
jusqu’à 30°C dans les mois secs et jusqu’à 27 °C dans les mois pluvieux.

I-3- sols
Le sol de la zone d’études est constitué en dessous par un socle rocheux ferralitique de
type précambrien constitué de granite et de gneiss, dont l’alternation profonde aboutit à
l’accumulation des oxyhydroxydes de fer qui sont des latérites et des argiles. (JACQUES F ;
1946 VAILLANT (1948, 1956).

II- CONDUITE DE L’ESSAI ET COLLECTE DES DONNÉES

II.1-Données secondaires
Elles seront de deux types : une revue des connaissances bibliographiques relatives à la
zone d’étude et la collecte des données relatives à l’adduction d’eau potable et les différentes
études effectuées dans la commune par des projets qui ont eu à traiter des problèmes
d’alimentation en eau potable et d’évacuation des eaux usées. Le regard sera également tourné
vers des sites internet.

Les données secondaires à rechercher seront entre autre :

- Le nombre d’habitant du bâtiment entier ;

- La fréquence de coupure d’eau par la Camwater dans la zone d’étude ;
- Les différentes formules de calculs hydrauliques ;
- Les étapes de réalisation d’un forage.

4
 II.2-Donnees primaires
II.2.1-Dimensionnement du réseau d’alimentation en eau potable
Les colonnes descendantes d’eau froide sont les conduites qui alimentent l’ensemble du
bâtiment à partir de la prise au réservoir. Leur dimensionnement consistera à évaluer :
 Les besoins en eaux
Les besoins en eau de notre bâtiment vont dépendre exclusivement des débits spécifiques
des appareils sanitaires installés sur les tronçons de la canalisation, car l’homme, pour satisfaire
ses besoins hygiéniques ou culinaires dans le logement a besoin d'eau. Il s’agira donc de
déterminer :
- Les usagers totaux des chambres du bâtiment ;
- La Consommation moyenne par usager par jour.
 Le volume de la bâche d’eau
La bâche d’eau est une réserve d’eau placée sur le toit du bâtiment. Elle servira de relai en cas
de coupure d’eau du réseau de distribution de la Camwater.
 Les diamètres des conduites d’alimentation
Il s’agira ici de :
- Calculer les diamètres des conduites d’eau potable ;
- Evaluer les besoins en eau potable dans le bâtiment ;
Pour la détermination de nos débits de base nous allons adopter ceux donné par la norme
française (DTU 60-11) ;
- Débit de dimensionnement des conduites d’eau potable descendante ;
- Détermination des diamètres
Nous allons calculer les diamètres théoriques des canalisations qui alimentent le bâtiment,
ainsi que ceux qui alimentent les différents niveaux du bâtiment ;

II.2.2-Dimensionnement du réseau d’évacuation d’eaux usées et eaux pluviales

Le dimensionnement du réseau d’évacuation des eaux usées consistera à la détermination
du diamètre de la canalisation.
 Eaux usées

5
 Il s’agira de :
- Calculer les diamètres intérieurs minimaux des siphons et vidanges des appareils
sanitaires ainsi que leurs débits.
- Déterminer les chutes d’eaux usées
- Calculer les diamètres des collecteurs
 Eaux pluviales
Il s’agira de calculer le diamètre des canalisations pour les descentes d’eaux pluviales
 Eaux vannes
En fonction du nombre d’habitant dans chaque logement, nous calculerons le volume total
nécessaire pour chaque fosse septique.

II.2.3-Recyclage des eaux de pluies en vue de leurs réutilisations

Il s’agira ici de canaliser l’eau de pluie afin de la rendre utile a d’autre fin ; pour atteindre
cet objectif, nous suivrons les étapes suivantes :
 Evaluation des besoins en eau pluviales
Nous allons :
- Estimer le nombre total des appareils dans les chambres du bâtiment ;
- Déterminer la Consommation de vidange des WC moyenne par usager par jour ;
- Estimer le volume d’arrosage du jardin et du lavage des véhicules.
 Dimensionnement des colonnes montantes d’eaux de pluies
Il s’agira de :
- Calculer les débits de dimensionnement des conduites montantes d’eaux pluviales ;
- Calculer les diamètres des conduites d’eau.
 Calcul des pertes de charges et de pression dans les conduites
Il s’agira de calculer les pertes de charge singulières et linéaires ainsi que de la pression
dans les conduites.

 Proposition d’un suppresseur

Le suppresseur sera utilisé pour les eaux recyclées en saison de pluies. Son choix
dépendra de deux critères essentiels : le débit désiré Q des appareils fonctionnant en simultanéité
dans le bâtiment et de la hauteur manométrique total (HMT).
6
 II-3. Analyse des paramètres à étudier
Les données collectées seront traitées sur :

- Excel Microsoft : ensemble des opérations de calcul du projet ;

- AUTOFLUID : pour la modélisation des réseaux d’alimentation et d’évacuation
- Google Earth : établissement des cartes de la zone d’étude et ainsi que l’obtention de l’altimétrie
des points de mesure et de pression ;
A- Dimensionnement du réseau d’alimentation en eau potable
 Les besoins en eaux

B=Cs*N
u
B : besoin en eau (l/j),
Cs : consommation moyenne par usager par jour (l/hab. /j),
Nu : nombre d’usagers
 Le volume de la bâche d’eau
V= 1,5*B
V : volume de la bâche (m3), B : Besoin en eau (m3/j).
 Les diamètres des conduites d’alimentation
QT=∑𝑁r 𝑄b
QT : débit de base total (l/s)
Nr : nombre de robinet
Qb : débit de base (l/s)
 Débit de dimensionnement des conduites d’eau potable descendante
Le débit de dimensionnement encore appelé débit réel ou débit probable est le débit qui
correspond à l’hypothèse où tous les robinets sont ouverts et coulent ensemble.
Qr=Qb * Y

Qr : débit réel,
Qb : débit de base,
Y : coefficient de simultanéité.
Le coefficient de simultanéité est donné par la règle du DTU 60-11
7
 0,8
Y=
( X −1 )0,5

X : nombre d’appareils installés.

 Détermination des diamètres
Nous allons calculer les diamètres théoriques des canalisations qui alimentent le bâtiment, ainsi
que ceux qui alimentent les différents niveaux du bâtiment grâce à la formule :

4Q
D th =
( V )0,5
Dth : diamètre théorique en m
Q : débit réel en m3/s
V : vitesse d’écoulement en m/s
B- Dimensionnement du réseau d’évacuation d’eaux usées et eaux pluviales
 Dimensionnement des fosses septiques
En fonction du nombre d’habitant dans chaque logement, nous calculerons le volume total
nécessaire pour chaque fosse septique.
- Le volume totale Vt
Vt = Vr + Va.
- Le volume de rétention est obtenu grâce à la formule :

Vr = Nu*Tr*Qrs ou

Vr = Qr*Tr (avec Qr = Nu*Qrs)

Vr : volume de rétention (l),

Tr : temps de rétention (j),

Nu : nombre d’usager,
- Le volume nécessaire à l’accumulation des boues et de l’écume Va
Va = Nu*N*F*V
Va = capacité d’accumulation des boues et de l’écume (en litres),
N = nombre d’années de vidanges des boues 5 ans,
F = facteur qui relie la vitesse de digestion à la température et à la périodicité des vidanges
V= vitesse d’accumulation des boues et de l’écume

8
C- Recyclage des eaux de pluies en vue de leurs utilisations
- Evaluation des besoins en eau pluviales
B= Cs*Nu
B : besoin en eau (l/j),
Cs : consommation de vidange moyenne par appareil par jour (l2 l/hab. /j),
Nu : nombre d’usagers
- Calcul des diamètres des conduites d’eau
4Q
D=
( V )0,5
Avec 𝑸 : débit de dimensionnement de chaque colonne d’eau pluviales (l/s) ;
D : diamètre de la colonne montante d’eau (mm) ;
V : vitesse d’écoulement de l’eau dans la colonne (m/s).
- Calcul des pertes de charges
Formule de Manning-Strickler

10 ,29∗Q2∗L
ΔH = 2 16 /3
Ks ∗D

ΔH = Pertes de charges en m

Q : Débit dans la conduite en m3/s

Ks : Coefficient de Manning qui est fonction de la rugosité considérée à 83 pour le PEHD

D : Diamètre de la conduite en m

 Proposition d’un suppresseur
La hauteur manométrique total (HMT).
HMT= Hgr +Jr +Js +Pr-Pa
Hgr = hauteur géométrique de refoulement
Jr = pertes de charge linéaires
Js = pertes de charge singulières
Pa = pression de charge à l’aspiration du surpresseur
Pr = pression résiduelle

9
CHAPITRE 2 : RÉSULTATS ATTENDUS

 DIMENSIONNEMENT DU RESEAU D’ALIMENTATION

 Besoins en eau et volume des bâches d’eau

Les résultats des calculs seront représentés comme suit :

Tableau 1: Besoins en eau et volume De la bâche d’eau

Bâtiment ou villa NU besoin en eau (m3/j) Volume

(m3)
CMEF1; CMEF4;
CMEF9; CMEF10

 Paramètres d’alimentation en eau

Les résultats seront présentés comme suit :

10
Tableau 2: Paramètre d’alimentation en eau potable du bâtiment


DESIGNATIO
Débit unit. CMEF1…n TOTAL
N:
EF ou EC
  Litres/s Nbreapp. Débits l/s Nbreapp. Débits l/s

Appareils

sanitaires

- lave-mains
- colonne de
douche
- urinoir avec
robinet
individuel
Baignoire
Evier de cuisine

TOTAL APP. SANIT

COEF SIMULT. APP. SANIT
DEBIT REEL APP. SANIT
TOTAL DEBIT

REEL l/s =
TOTAL DEBIT

REEL m3/h =
VITESSE MAXI m/s ( 2 m/s en
s/sol ou VS ; 1.5 en CM )
DIAMETRE INT. MINI en

mm =
DIAMETRE COMMERCIAL

choisi en mm=

11
  EVACUATION DES EAUX USÉES ET PLUVIALES

 Valeurs des diamètres de siphons et branchement d’appareil seront

représentés comme suit :

Tableau 3: Diamètres de siphons et branchement d’appareil

Diamètre intérieur Diamètre standard (mm)

Appareil sanitaire
minimal (mm)
Lavabo
WC
Douche
Baignoire
Évier

 Valeurs des diamètres des chutes d’eaux usées seront représentés dans le
tableau suivant :
Tableau 4: Diamètres des chutes d’eaux usées

Appareil sanitaire Diamètre intérieur minimal Diamètre standard (mm)

(mm)
WC
Evier, baignoire,
douche, lavabo

 Paramètres d’évacuation des eaux usées

Les résultats des paramètres d’évacuation d’eau usées des différentes colonnes du bâtiment seront
présentés dans le tableau suivant :

12
 Diamètre Diamètre
Débit Débit Commercial
Débit Vitesse Pent Obtenu
N°descente Appareil par Nbred'app total
total (m/s) e par le
app(l/s) descente
DTU
Lave-
mains
colonne
CDEUF1….
de
n
douche
Evier de
cuisine
Tableau 5 : paramètres d’évacuation d’eau usées

 Dimensionnement de la fosse septique

Les résultats seront présentés dans les tableaux suivant :

Qr (m3/j)
Tr(h)
Vr(l)
V(l)
N (ans)
F
Va(l)
Vt(l)
Tableau 6: Paramètres de dimensionnement de la fosse septique

Compartiment 1 2 3
Volume (m3)
Surface (m2)
Longueur(m)
Longueur
retenue(m)
Longueur
totale(m)
Tableau 7: Dimensions des compartiments de la fosse septique

13
  RECYCLAGE DES EAUX DE PLUIES EN VUE DE LEUR UTILISATION
 Evaluation des besoins en eau pluviale recyclé au sein de la bâche

Les résultats seront présentés comme suit :

Tableau 8: les besoins en eau et volume de la bâche

Moyen d’usage Jardin, sol, voiture,… WC

Besoin en eau (m3/j)

Volume en m3

 Dimensionnement des colonnes montantes d’eaux de pluies

Tableau 9: Valeurs des paramètres de dimensionnement des tuyaux de prélèvement dans la

bâche


DESIGNATION Debit
CMEF1…n TOTAL
: unit.
EF ou EC
Débit
  Litres/s Nbreapp. Débit l/s Nbreapp. Débit l/s
l/s
Appareils

sanitaires
WC
DIAMETRE INT. MINI en

mm =
DIAMETRE
COMMERCIAL choisi en
mm=

14
 Les résultats des paramètres caractéristiques du choix du suppresseur seront représentés
dans le tableau suivant :

Tableau 10: paramètre du choix d’un suppresseur

Pression
Nombr Débit Débit Pertes de Minimal de
DESIGNATION appar HMT type de
e de base final Charges Branchement
: eil suppresseur
d’App

CMEPF1…n

TOTAL

15
 CHAPITRE 3 : CHRONOGRAMME DES ACTIVITÉS
Objectif Objectifs spécifiques Activités Chronogramme
global S1 S2 S3 S4 S5 S6 S7 S8 S9 S10 S11 S12 S13 S14 S15 S16
1/Dimensionnement du Evaluation du besoin en eau
réseau d’alimentation
Détermination du volume de
la bâche
Détermination des diamètres
des conduites

2/ Dimensionnement du Détermination des chutes

réseau d’évacuation d’eaux usées
diamètres des collecteurs

Dimensionnement des fosses

septiques
3/ Recyclage des eaux Evaluation des besoins en eau
de pluie pluviales
Dimensionnement des
colonnes montantes d’eaux de
pluies
Calcul des pertes de charges
et de pression dans les
conduites
Modélisation des réseaux
CHAPITRE 4 : BUDGET ESTIMATIF

17
REFERENCE BIBLIOGRAPHIQUE

BALLE R. dimensionnement du réseau d’alimentation en eau potable et D’évacuation des eaux

usées dans un logement (Conception assistée par ordinateur), 105 p, (2011).

DERYAM O., Diagnostic du réseau d’alimentation en eau potable de la ville de koudougou,

mémoire pour l’obtention du diplôme d’ingénieur de conception, 2ie Ouagadougou, 87p, (2017).
DIOUF M.P., DIOUF O., conception et dimensionnement d’un réseau d’alimentation en eau
potable et d’un système d’évacuation des eaux usées de la nouvelle ville de DIAMNIADIO,
projet de fin d’études en vue de l’obtention du diplôme d’ingénieur de conception, université
Cheikh Anta Diop De Dakar Ecole Supérieur Polytechnique, 123p, (juillet 2005).
DÉTHIALAW C., SECK D., Alimentation en eau potable et évacuation des eaux usées et
pluviales de la Zack de Nord Nguinth à Thiès, 192p, (1994). MAIGA A., Cours d’Alimentation
en eau potable, 300p, (1999).

NKENGFACK H., NOUBISSI E., KAMAJOU F. analyse des déterminants de l’offre de l’eau
potable au Cameroun. Hal-01510111f, 22p, (2017).
Règles DTU 60.11. Règles de calcul des installations de plomberie Sanitaire et des installations
d'évacuation des eaux pluviales, 202 p, (1998).

RONY L., Dimensionnement des installations sanitaires et thermiques domestiques,94p, (2008).

SUCHEL S. R., Les climats du Cameroun, 208p, (1987).

ZOUNRANA D., Cours d’Approvisionnement en eau potable – EIER, 143p, (2003).

SOUBEIGA D., conception et dimensionnement du système d’alimentation en eau potable
simplifie de la localité de Boulsin au Burkina Faso, Mémoire pour l’obtention du master en
ingénierie de l’eau et de l’environnement, 2IE BURKINA,58p, 2015.

18
32
33
