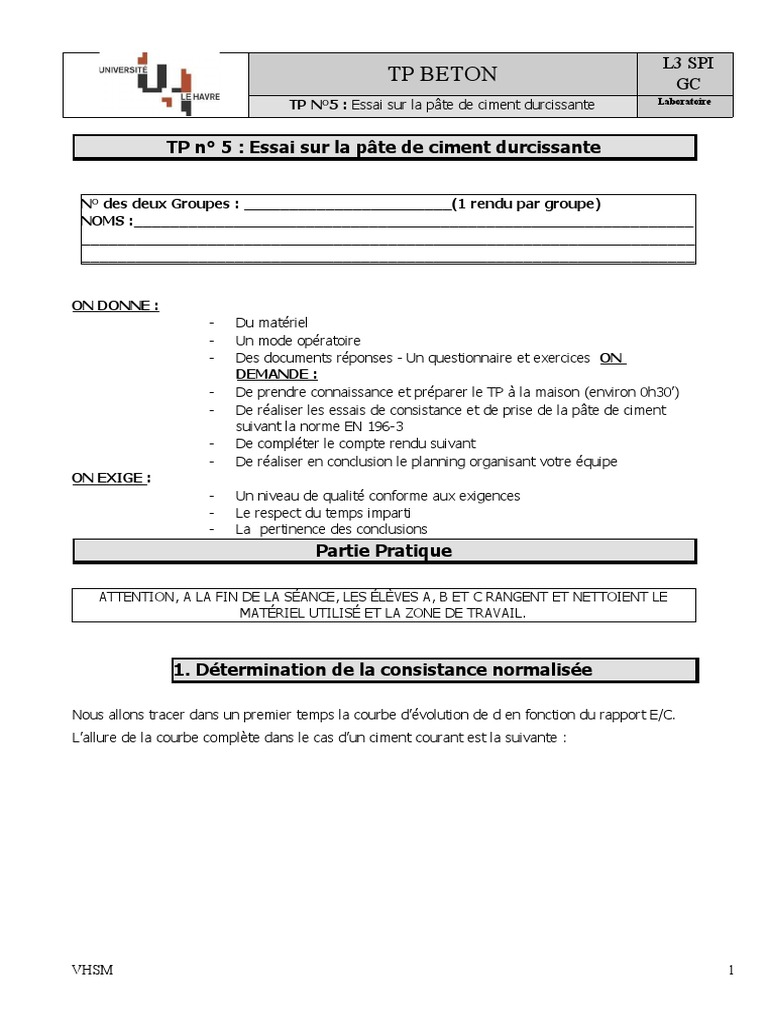

L3 SPI

TP BETON GC
TP N°5 : Essai sur la pâte de ciment durcissante Laboratoire

TP n° 5 : Essai sur la pâte de ciment durcissante

N° des deux Groupes : _______________________(1 rendu par groupe)

NOMS :______________________________________________________________
____________________________________________________________________
____________________________________________________________________

ON DONNE :
- Du matériel
- Un mode opératoire
- Des documents réponses - Un questionnaire et exercices ON
DEMANDE :
- De prendre connaissance et préparer le TP à la maison (environ 0h30’)
- De réaliser les essais de consistance et de prise de la pâte de ciment
suivant la norme EN 196-3
- De compléter le compte rendu suivant
- De réaliser en conclusion le planning organisant votre équipe
ON EXIGE :
- Un niveau de qualité conforme aux exigences
- Le respect du temps imparti
- La pertinence des conclusions
Partie Pratique

ATTENTION, A LA FIN DE LA SÉANCE, LES ÉLÈVES A, B ET C RANGENT ET NETTOIENT LE

MATÉRIEL UTILISÉ ET LA ZONE DE TRAVAIL.

1. Détermination de la consistance normalisée

Nous allons tracer dans un premier temps la courbe d’évolution de d en fonction du rapport E/C.
L’allure de la courbe complète dans le cas d’un ciment courant est la suivante :

VHSM 1
 L3 SPI
TP BETON GC
TP N°5 : Essai sur la pâte de ciment durcissante Laboratoire

1) Réalisez l’essai de consistance normalisé suivant la norme EN 196-3 et complétez le

tableau suivant :

E/C 0,25 0,30 0,31 0,32 0,33 0,335 0,34 0,35

E (g) 125 130 135 139 140 150 155 175

d (mm) 20 17 9.5 6 5.5 4 2 0

En effet ,au vu de nos essais (expériences),l’évolution important du rapport E/C a lieu

dans l’intervalle de 0.25 à 30. Nous avons donc effectué des mesures de ‘‘d’’ à
différent rapport de E/C comme consigné le tableau ci-dessus

VHSM 2
 L3 SPI
TP BETON GC
TP N°5 : Essai sur la pâte de ciment durcissante Laboratoire

2) Choisissez une échelle adaptée et tracez ci-dessous la courbe d (mm) = f(E/C)

COURBE de d(mm)=f(E/C)
20
18
16
14
12
10
8
6
4
2
0
0.25 0.26 0.27 0.28 0.29 0.3 0.31 0.32 0.33 0.34 0.35

3) Sur la courbe précédente, repérez le rapport E/C correspondant à la consistance

normalisée.
Le rapport E/C correspond à la consistance normalisée sur notre courbe est
de :0.32

VHSM 3
 L3 SPI
TP BETON GC
TP N°5 : Essai sur la pâte de ciment durcissante Laboratoire

VHSM 4
 L3 SPI
TP BETON GC
TP N°5 : Essai sur la pâte de ciment durcissante Laboratoire

4) Lors de l’essai, si l’on connaît précisément la masse volumique du ciment étudié, on

peut par des pesées successives calculer les volumes respectifs de ciment, d’eau et
d’air. Voilà les résultats d’un tel essai :

A partir de quel rapport E/C n’y a-t-il plus d’air dans le mélange ? que dire de la
valeur trouvée précédemment par l’essai de consistance normalisée ?

C’est à partir de (E/C=0.20) qu’il n’y a plus d’aire dans le mélange.

A la valeur trouvée précédemment nous pouvons dire que la consistance normalisée est
atteinte s’il n’y a plus d’aire dans le mélange

C’est à partir de ce moment que l’on a une fluidification de la pâte. A partir de quel moment
votre mélange commence-t-il à avoir un aspect de réellement de pâte ?

L’hydratation du ciment commence dès que l’on mélange avec l’eau. Les propriétés de cette
pate sont évolutives dans le temps.

A partir de vos connaissances sur le foisonnement des sables, expliquez comment l’air est-il
emprisonné avant cette fluidification ?

Le fonctionnement étant l’augmentation du volume de sable après son extraction du sol, cette
augmentation est due à la pénétration d’aire par les vides entre les grains. Ainsi avant la
fluidification de la pate d’aire contenant dans le sable est emprisonné est chassé jusqu’à
l’atteinte de la consistance normalisée.
 2. Détermination du temps de début et de fin de prise

1) Rappelez dans le tableau suivant les valeurs à prendre pour réaliser une pâte normalisée
(résultats obtenus précédemment).

C (g) 435
E/C : 0.32
E (g) 139.375

2) Réalisez l’essai de prise suivant la norme EN 196-3 et complétez le tableau suivant

Début de prise et estimation graphique de la fin de prise

Collez ci-dessous le bulletin d’essai ou établissez un tableau indiquant le minutage et

l’enfoncement correspondant.

VHSM 6
 Choisissez une échelle adaptée et tracez ci-dessous la courbe d (mm) = f (t) pour la détermination
du début et l’estimation de la fin de prise (si l’essai le permet)
d (mm)

t (min)
Sur la courbe précédente, repérez le temps correspondant au début de la prise et si possible celui
correspondant à la fin de prise.

3) La période durant laquelle l’hydratation du béton est lente est appelé la période dormante, puis
vient la prise de la pâte de ciment et enfin le durcissement. Repérez sur la courbe précédente
ces 3 périodes.

Ranger le matériel et laisser l’emplacement comme vous auriez aimé

le trouver !

Conclusions

Expliquez quelles ont été les erreurs de préparation, de réalisation et/ou d’organisation qui
se sont déroulées pendant le TP. Proposez un planning d’organisation sur quatre heures

VHSM 7
permettant à trois étudiants de réaliser dans les temps ce TP. (Vous proposerez un planning sous
forme GANTT)

ANALYSE GLOBALE DE LA SEANCE, DES RESULTATS ET DES

CONSEQUENCES PROFESSIONNELLES INDUITES
