Gare Fort d’Issy-Vanves-Clamart

Note de calculs – dalle de couverture

1

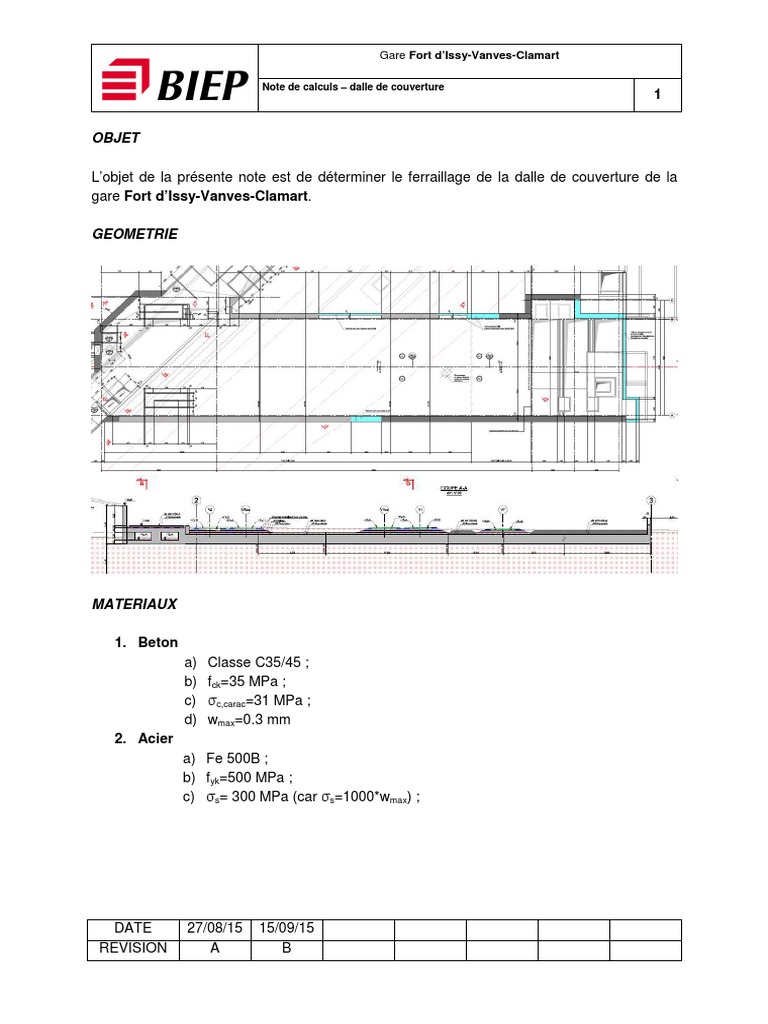

OBJET

L’objet de la présente note est de déterminer le ferraillage de la dalle de couverture de la

gare Fort d’Issy-Vanves-Clamart.

GEOMETRIE

MATERIAUX

1. Beton
a) Classe C35/45 ;
b) fck=35 MPa ;
c) σc,carac=31 MPa ;
d) wmax=0.3 mm
2. Acier
a) Fe 500B ;
b) fyk=500 MPa ;
c) σs= 300 MPa (car σs=1000*wmax) ;

DATE 27/08/15 15/09/15

REVISION A B
 Gare Fort d’Issy-Vanves-Clamart

Note de calculs – dalle de couverture

2

CHARGES
1. Permanentes
a) Poids propre – dalle en béton armée d’épaisseur 1.50 m
p = 1.50 * 25 = 37.5 kPa
b) Gros béton – épaisseur 0.35 m
p = 0.35 * 22 = 7.70 kPa
c) Ballast – épaisseur 0.30 m – distribué seulement 2 m de chaque côté de
la voie ferrée
p = 0.30 * 19 = 5.70 kPa
2. D’exploitation
a) Le trafic ferroviaire – distribué le long de la voie ferrée
q = 150 kN/ml

COMBINAISONS
1. ELU
qELU=1.35 * p + 1.50 * q
2. ELS
qELS=1.00 * p + 1.00 * q

METHODOLOGIE DE CALCUL
Sachant que la limite de contrainte des aciers est de 300 MPa à l’ELS, l’ELS sera l’état limite
dimensionnant (car γ*σs ≈ 1.37 * 300 = 411 < 435 MPa). Par conséquent on effectuera un
dimensionnement à l’ELS.

MODELE DE CALCULS
Cette note s’appuie sur le modèle ROBOT présenté ci-dessous.

DATE 27/08/15 15/09/15

REVISION A B
 Gare Fort d’Issy-Vanves-Clamart

Note de calculs – dalle de couverture

3

CALCUL DES ARMATURES DE FLEXION

Toutes les cartographies présentes dans cette étude sont des cartographies issues de la
méthode Wood&Armer, c’est-à-dire qu’elles tiennent compte des effets apportés dans l’autre
direction.

Après l’étude des cartographies dans les sens yy nous avons décidé de matérialiser 3 types
des ferraillages :
- 2 zones marginales avec un ferraillage de base : 1 lit de HA40 e.20 cm + 1 lit de
HA40/HA32 e. 20 cm alternée (soit 114.35 cm²/ml)
- 1 zone centrale, renforcée : 1 lit de HA40 e.20 cm + 1 lit de HA40/HA32 e. 20 cm
alternée + 1 lit de HA25 e. 20 cm (soit 138.90 cm²/ml)
- l’armature minimale pour la fibre supérieure : 1 lit de HA25 e. 20 cm (soit 24.54
cm²/ml)
Voici les moments résistants pour ces types de ferraillage :
MOMENT RESISTANT - ELS - EC2

1 2 3
bw = 1.00 m 1.00 m 1.00 m
h= 1.50 m 1.50 m 1.50 m
fck = 35 MPa 35 MPa 35 MPa
kc = 0.60 0.60 0.60
fyk = 500 MPa 500 MPa 500 MPa
ks = 0.60 0.60 0.60
αe = 15 15 15
As = 114.35 cm2 138.90 cm2 24.54 cm2
As' = 0.00 cm2 0.00 cm2 0.00 cm2
d= 1.38 m 1.37 m 1.43 m
d' = 0.00 m 0.00 m 0.00 m
σc = 12.78 MPa 14.50 MPa 5.08 MPa
σs = 300.00 MPa 300.00 MPa 300.00 MPa
σs' = 0.00 MPa 0.00 MPa 0.00 MPa
MR,ser = 4 112 4 899 984

Voici la cartographie des moments inférieurs à l’ELS dans le sens yy sur laquelle on fait
apparaitre les deux moments résistants:

DATE 27/08/15 15/09/15

REVISION A B
 Gare Fort d’Issy-Vanves-Clamart

Note de calculs – dalle de couverture

4

Voici la cartographie des moments supérieurs à l’ELS dans le sens yy sur laquelle on fait
apparaitre le moment résistant associé au ferraillage minimal :

Ce moment est bien supérieur à 15% du moment à mi- travée : 984 > 0.15*4899 = 735
(kNm/ml)

Après l’étude des cartographies dans les sens xx nous avons décidé de matérialiser 2 types
des ferraillages :
- l’armature minimale: 1 lit de HA25 e. 20 cm (soit 24.54 cm²/ml)
- un renforcement sur le bord incliné en fibre inferieure : 1 lit de HA25 e. 20 cm + 1
lit de HA40 e. 40 cm (soit 55.96 cm²/ml)
Voici les moments résistants pour ces types de ferraillage :
MOMENT RESISTANT - ELS - EC2

1 2
bw = 1.00 m 1.00 m
h= 1.50 m 1.50 m
fck = 35 MPa 35 MPa
kc = 0.60 0.60
fyk = 500 MPa 500 MPa
ks = 0.60 0.60
αe = 15 15
As = 24.54 cm2 55.96 cm2
As' = 0.00 cm2 0.00 cm2
d= 1.43 m 1.39 m
d' = 0.00 m 0.00 m
σc = 5.08 MPa 8.25 MPa
σs = 300.00 MPa 300.00 MPa
σs' = 0.00 MPa 0.00 MPa
MR,ser = 984 2 114
Voici la cartographie des moments inférieurs à l’ELS dans le sens xx sur laquelle on fait
apparaitre les deux moments résistants:

DATE 27/08/15 15/09/15

REVISION A B
 Gare Fort d’Issy-Vanves-Clamart

Note de calculs – dalle de couverture

5

Voici la cartographie des moments supérieurs à l’ELS dans le sens yy sur laquelle on fait
apparaitre le moment résistant associé au ferraillage minimal :

NOTA : on négligera le pic de moment dans l’angle (anomalie de modélisation).

CALCUL DES ARMATURES D’EFFORT TRANCHANT

On commence par calculer l’effort tranchant résistant :

DONNEES D'ENTREE

GEOMETRIE SECTION COURANTE HYPOTHESES

bw = 1.00 m El ement : dal l e
h= 1.50 m θ= 45.0 °
d= 1.40 m α= 90 °

SOLLICITATIONS MATERIAUX
MEd = 0 kN.m fck = 35 MPa
VEd = 0 kN γc = 1.50
Ved,0 = 0 kN fyk = 500 MPa
NEd = 0 kN fywk = 500 MPa
As,l = 24.54 cm² γs = 1.15

EFFORT TRANCHANT RESISTANT

EFFORT TRANCHANT RESISTANT NON-ECRASEMENT DES BIELLES

ρl = 0.18% VRd,max = 7 585 kN
ν min = 1.34 BIELLE COURANTE VERIFIEE
σcp = 0.00 MPa
VRd,c = 1 877 kN
PAS D'ARMATURES
Voici la cartographie d’effort tranchant à l’ELU (l’effort tranchant extrême) sur laquelle on fait
apparaitre l’effort tranchant résistant.

DATE 27/08/15 15/09/15

REVISION A B
 Gare Fort d’Issy-Vanves-Clamart

Note de calculs – dalle de couverture

6

ANNEXE 1 – CALCUL LINTEAUX SUR AX B

Géométrie

L’épaisseur de la section est de 1.2 m. Le schéma statique adoptée est la poutre isostatique
avec une travée de 13.30 m, respectivement 12.50 m.

Charges
On considérera ici que les réactions de la dalle de couverture représentent les charges
uniformément repartie sur les longueurs des deux poutres.
q1=615kN/m – valeur moyenne à l’ELS
q2=588kN/m – valeur moyenne à l’ELS

Dimensionnement des armatures

Linteau 1
= = 13598.42 = = 4089.75 , = − = 3118.05
EFFORT TRANCHANT - EC2-1-1 : 6.2

DONNEES D'ENTREE

FLEXION SIMPLE - EC2 : ELS GEOMETRIE SECTION COURANTE HYPOTHESES

bw = 1.20 m El ement : poutre
DONNEES D'ENTREE h= 1.68 m θ= 45.0 °
d= 1.58 m α= 90 °
GEOMETRIE BETON
bw = 1.20 m f ck = 35 MPa
SOLLICITATIONS MATERIAUX
b eff = 1.20 m kc = 0.60
MEd = 13 598 kN.m fck = 35 MPa
hf = 0.00 m σc,adm = 21.00 MPa
VEd = 4 090 kN γc = 1.50
h= 1.68 m
Ved,0 = 3 118 kN fyk = 500 MPa
d= 1.54 m ACIER
NEd = 0 kN fywk = 500 MPa
d' = 0.13 m fyk = 500 MPa
As,l = 377.10 cm² γs = 1.15
ks = 0.60
SOLLICITATIONS αe = 15
Mser = 13 598 KN.m σs,adm = 300.00 MPa EFFORT TRANCHANT RESISTANT

CALCUL DES ARMATURES EFFORT TRANCHANT RESISTANT NON-ECRASEMENT DES BIELLES

ρl = 1.99% VRd,max = 10 273 kN
CONTRAINTES MOMENTS REDUITS ν min = 0.33 BIELLE COURANTE VERIFIEE
σc,ser = 21.00 MPa μ ser,c = 0.2275 σcp = 0.00 MPa
σs,ser = 300.00 MPa μAB,ser = 0.2124 VRd,c = 1 269 kN
σsc,ser = 263.08 MPa PIVOT B ARMATURES NECESSAIRES
μ ls = 0.2124
ARAMTURES Asc > 0 ARMATURES TRANSVERSALES ET LONGITUDINALES
AS = 352.71 cm²
Asc = 24.43 cm² ARMATURES MINIMALES ANCRAGE
As,min = 30.85 cm² (As,w/s)min = 11.36 cm²/ml F Ed = 11 607 kN
s t,max = 0.60 m As,anc = 266.97 cm²
ANCRAGE SUFFISANT
ARMATURES
As,w/s = 50.43 cm²/ml

DATE 27/08/15 15/09/15

REVISION A B
 Gare Fort d’Issy-Vanves-Clamart

Note de calculs – dalle de couverture

7

Linteau 2
= = 11464.84 = = 3668.75 , = − = 2788.25

EFFORT TRANCHANT - EC2-1-1 : 6.2

DONNEES D'ENTREE
FLEXION SIMPLE - EC2 : ELS
GEOMETRIE SECTION COURANTE HYPOTHESES
DONNEES D'ENTREE bw = 1.20 m Element : poutre
h= 1.68 m θ= 45.0 °
GEOMETRIE BETON d= 1.58 m α= 90 °
bw = 1.20 m f ck = 35 MPa
b eff = 1.20 m kc = 0.60 SOLLICITATIONS MATERIAUX
hf = 0.00 m σc,adm = 21.00 MPa MEd = 11 465 kN.m f ck = 35 MPa
h= 1.68 m VEd = 3 669 kN γc = 1.50
d= 1.56 m ACIER Ved,0 = 2 788 kN fyk = 500 MPa
d' = 0.12 m fyk = 500 MPa
NEd = 0 kN fywk = 500 MPa
ks = 0.60
As,l = 331.80 cm² γs = 1.15
SOLLICITATIONS αe = 15
Mser = 11 465 KN.m σs,adm = 300.00 MPa
EFFORT TRANCHANT RESISTANT
CALCUL DES ARMATURES
EFFORT TRANCHANT RESISTANT NON-ECRASEMENT DES BIELLES
CONTRAINTES MOMENTS REDUITS ρl = 1.75% VRd,max = 10 273 kN
σc,ser = 19.17 MPa μ ser,c = 0.1869 ν min = 0.33 BIELLE COURANTE VERIFIEE
σs,ser = 300.00 MPa μAB,ser = 0.2124 σcp = 0.00 MPa
σsc,ser = 0.00 MPa PIVOT A VRd,c = 1 216 kN
μ ls = 0.2124 ARMATURES NECESSAIRES
ARAMTURES Asc = 0
AS = 292.73 cm² ARMATURES TRANSVERSALES ET LONGITUDINALES
Asc = 0.00 cm²
As,min = 31.25 cm²
ARMATURES MINIMALES ANCRAGE
(As,w/s)min = 11.36 cm²/ml F Ed = 9 897 kN
s t,max = 0.60 m As,anc = 227.63 cm²
ANCRAGE SUFFISANT
ARMATURES
As,w/s = 45.10 cm²/ml

Ferraillage proposé

Linteau 1
On propose 3 lits de HA40 (soit 377.1 cm²) d’armatures longitudinales (Asnec=352.7 cm²) et 1
cadre et 8 épingle de HA14 espacement 30 cm (soit 51.31 cm²/ml) d’armatures transversales
(Aswnec=50.43 cm²/ml).

Linteau 2
On propose 2 lits de HA40 et 1 lit de HA32 (soit 331.8 cm²) d’armatures longitudinales
(Asnec=292.7 cm²) et 1 cadre et 8 épingle de HA14 espacement 30 cm (soit 51.31 cm²/ml)
d’armatures transversales (Aswnec=45.10 cm²/ml).

DATE 27/08/15 15/09/15

REVISION A B
 Gare Fort d’Issy-Vanves-Clamart

Note de calculs – dalle de couverture

8

ANNEXE 2 – EPURE D’ARRET DES BARRES

Dalle de couverture – direction yy – fibre inferieure – zone centrale

Dalle de couverture – direction yy – fibre inferieure – zone marginale

DATE 27/08/15 15/09/15

REVISION A B
 Gare Fort d’Issy-Vanves-Clamart

Note de calculs – dalle de couverture

9

ANNEXE 3 – CALCUL POUTRE CAISSON

Géométrie

Le schéma statique qu’on a adopté est d’une poutre isostatique avec une travée de 32.41 m.

Charges
Les réactions des appuis élastiques de la dalle de couverture représentent la charge
uniformément repartie sur la longueur de cette poutre.
q=273.42 kN/ml – valeur moyenne à l’ELS

Armatures en flexion

"
= = 35900.32
8
Pour assurer la contrainte en acier inférieur à 300 MPa et en béton inférieur à 21 MPa, nous
avons proposé le ferraillage suivant :
- 1 lit de HA40/32 e. 20 cm alternée + 1 lit de HA32 e.20 cm (soit 91.74 cm²/ml) en
fibre inferieure ;
- 1 lit de HA32 e. 40 cm (20.11 cm²/ml) en fibre supérieure.

DATE 27/08/15 15/09/15

REVISION A B
 Gare Fort d’Issy-Vanves-Clamart

Note de calculs – dalle de couverture

10

BETON
fck = 35 MPa
kc = 1.50
α cc = 1.0

ACIER
Es = 200 000 MPa
fyk = 500 MPa
γs = 1.15
αe = 15

SOLLICITATIONS ELS
SECTION Nser = 0 kN
Ac = 10.959 m² My,ser = 0 kN.m
yG = 3.015 m Mz,ser = 35 900 kN.m
zG = 1.250 m
CONTRAINTES ELS
4
I yy = 37.233 m σc = 7.59 MPa
4
I zz = 7.358 m σs = -299.71 MPa
4
I yz = 0.000 m σr = 0.00 MPa

DATE 27/08/15 15/09/15

REVISION A B
 Gare Fort d’Issy-Vanves-Clamart

Note de calculs – dalle de couverture

11

ANNEXE 4 – VERIFICTION DE LA DALLE EN PHASE PROVISOIRE

Charges
Pendant la phase provisoire, la dalle est chargée par une grue positionnée dans la partie
droite.

DATE 27/08/15 15/09/15

REVISION A B
 Gare Fort d’Issy-Vanves-Clamart

Note de calculs – dalle de couverture

12

Cartographie des moments fléchissants

Voici la cartographie des moments inférieurs à l’ELS dans le sens yy générée par la grue :

Voici la cartographie des moments inférieurs à l’ELS dans le sens yy générée par les trains :

On peut observer que la valeur maximale sur la charge de la grue (832.32 kNm/m)
reste largement inférieure à la valeur maximale sur la charge des trains (1420.9
kNm/m), donc la stabilité en phase provisoire est assurée.
