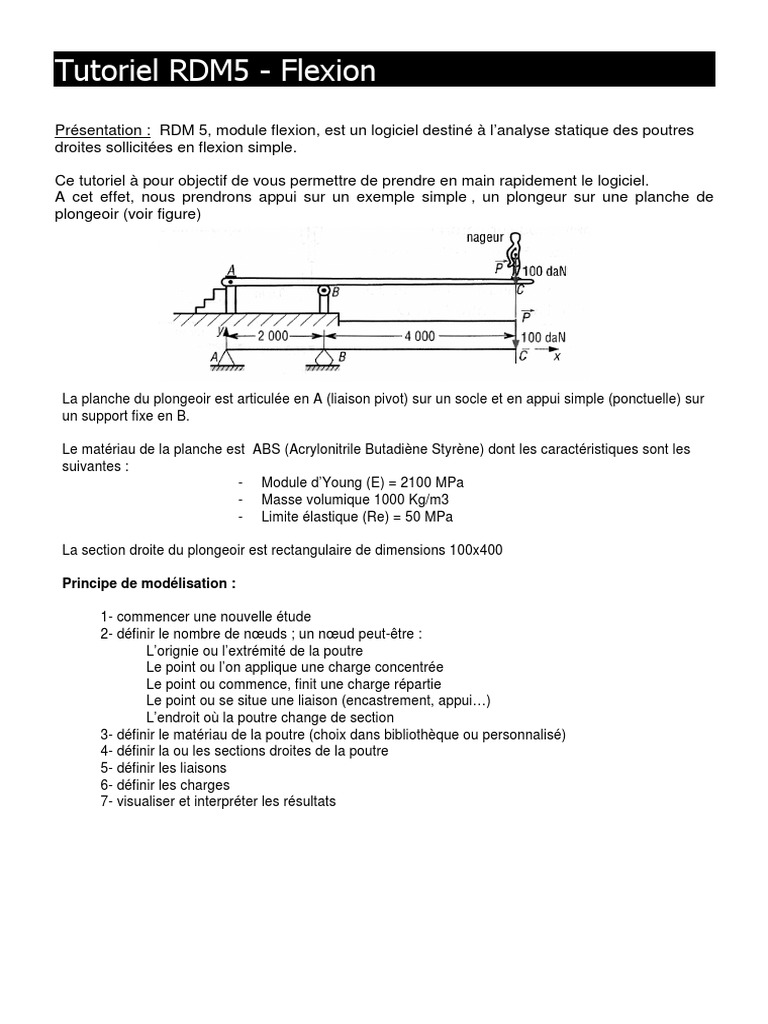

Tutoriel RDM5 - Flexion

Présentation : RDM 5, module flexion, est un logiciel destiné à l’analyse statique des poutres
droites sollicitées en flexion simple.

Ce tutoriel à pour objectif de vous permettre de prendre en main rapidement le logiciel.

A cet effet, nous prendrons appui sur un exemple simple , un plongeur sur une planche de
plongeoir (voir figure)

La planche du plongeoir est articulée en A (liaison pivot) sur un socle et en appui simple (ponctuelle) sur
un support fixe en B.

Le matériau de la planche est ABS (Acrylonitrile Butadiène Styrène) dont les caractéristiques sont les
suivantes :
- Module d’Young (E) = 2100 MPa
- Masse volumique 1000 Kg/m3
- Limite élastique (Re) = 50 MPa

La section droite du plongeoir est rectangulaire de dimensions 100x400

Principe de modélisation :

1- commencer une nouvelle étude

2- définir le nombre de nœuds ; un nœud peut-être :
L’orignie ou l’extrémité de la poutre
Le point ou l’on applique une charge concentrée
Le point ou commence, finit une charge répartie
Le point ou se situe une liaison (encastrement, appui…)
L’endroit où la poutre change de section
3- définir le matériau de la poutre (choix dans bibliothèque ou personnalisé)
4- définir la ou les sections droites de la poutre
5- définir les liaisons
6- définir les charges
7- visualiser et interpréter les résultats
Modélisation du problème posé : plongeoir
1- commencer une nouvelle étude

2- définir le nombre de nœuds ainsi que leur abscisse

3- définir le matériau de la poutre

4- définir la section droite : rectangle plein

5- définir les liaisons

 on choisira 2 appuis simples en A et B

6- définir les cas de charge

Modélisation attendue :
7- visualisation et interprétation des résultats :

Interprétation : flèche maxi de 4.8E-01m (0,485m soit 485 cm) pour x=6m
A l’abscisse x=1.15m, flèche positive de 0.015m (1.5 cm)

Interprétation : L’effort tranchant est maximum et vaut 2000 N tout le long du tronçon
compris entre les 2 appuis ; il change de signe à l’abscisse x=2 et est
constant sur le dernier tronçon (valeur 1000 N)
 Interprétation : Le moment fléchissant est maximum au niveau de l’appui situé à
l’abscisse x=2 ; il vaut 4000 Nm.

Interprétation : La contrainte normale est maximale au niveau de l’appui situé à

l’abscisse x=2 et vaut 6MPa

Conclusion de l’étude :

Le plongeoir résiste (en flexion) si la contrainte normale due à la flexion est inférieure à la
résistance pratique à l’extension du matériau… σ ≤ Rpe avec Rpe= Re / s

si l’on prend s=1 (coefficient de sécurité) on a alors Rpe=Re=50 MPa

or, σ=6 MPa, la condition de résistance est vérifiée, le plongeoir résiste en flexion dans le cas
énoncé (plongeur de 100Kg).
