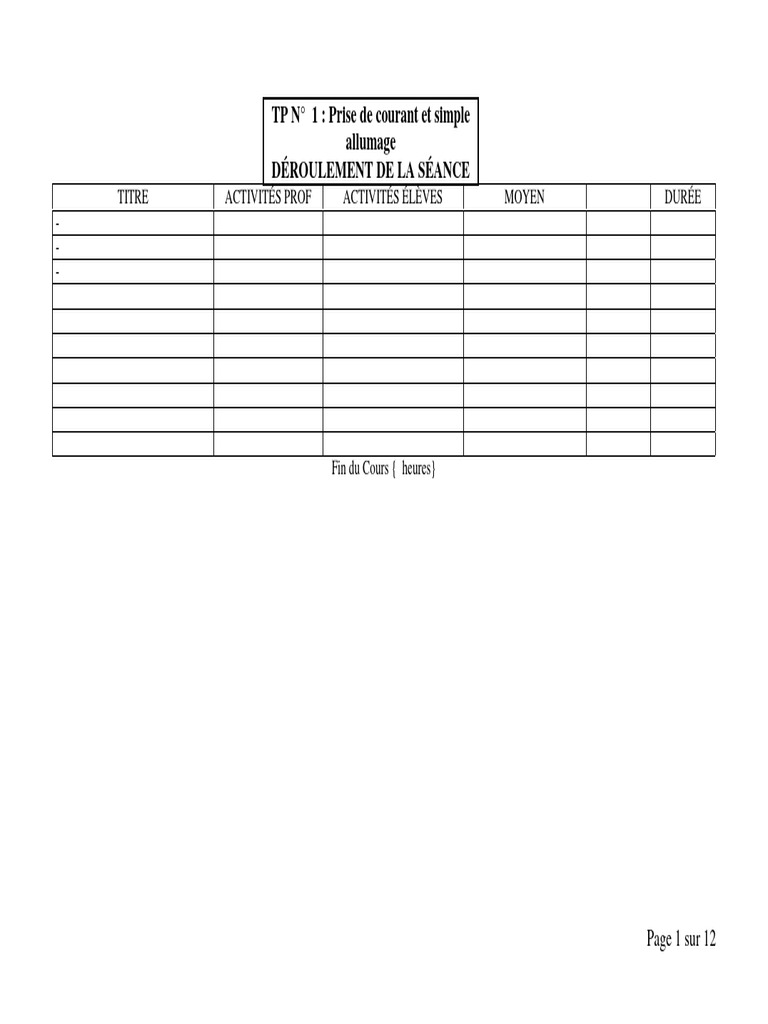

TP N° 1 : Prise de courant et simple

allumage
DÉROULEMENT DE LA SÉANCE
TITRE ACTIVITÉS PROF ACTIVITÉS ÉLÈVES MOYEN DURÉE
-
-
-

Fin du Cours { heures}

Page 1 sur 12
 Tableau de comité de lecture
Date de lecture Lecteurs Observation Remarques rédacteur Date modifications
2 octobre 2005 CROCHET David Première écriture et réaménagements mineurs 2 octobre 2005
25 octobre 2005 CROCHET David Ajout du dossier professeur 25 octobre 2005

Quote of my life :
Fournir ma contribution aux autres est ma philosophie.
Et la vôtre ?

Si vous avez lu ce T.P. et que vous avez des remarques à faire, n'hésiter pas et écrivez-moi à l'adresse suivante :
Ce dossier contient : E-Mail : Adresse Professionnel :
Crochet.david@free.fr LP Jean Guéhenno
• Un dossier élève (pages 4 à -) 16 Rue pierre Huet
• Un dossier prof (pages - à - ) 61105 Flers
• Un dossier ressource (page - à -)
• Un transparent (page - )

Page 2 sur 12
 TP N° 1
Prise de courant et simple allumage
Niveau : 2nd BEP ELEC Lieu : Atelier Durée : ? heures
Organisation : individuel

LIAISON AU RÉFÉRENTIEL

•
PRÉ-REQUIS

Les élèves doivent être capables :

-
OBJECTIFS

Les élèves devront être capables de :

-
NIVEAU D'APPRENTISSAGE

- Apprendre à (savoir intégré)

- Apprendre à (savoir actif)

MÉTHODE

- Active

Page 3 sur 12
 EP2 – Apprentissage pratique
B.E.P. ELEC Installation Domestique TP N° 1
DOSSIER PÉDAGOGIQUE

Prise de courant et
simple allumage

Objectif :
-

Matériel :
-

Documents :
-

Secteur : Atelier Durée : ? heures

Nom, Prénom : Classe, Groupe :

Page 4 sur 12
 Prise de courant et simple allumage

On désire réaliser l'installation électrique de la terrasse d'une maison.

Celle ci comprendra un point lumineux commandé d'un seul point de commande (montage
simple allumage) ainsi que de 2 prises de courant, dont l'une devra être placée au niveau du
point de commande du circuit d'éclairage. Le mode de type de pose sera de type encastré sur
panneau de plâtre de type BA13.

Plan d'implantation :
40 cm 40 cm

15 cm

65 cm

Les côtes sont données par rapport aux axes de l'appareillage. Les axes de référence étant les
traits mixtes.

Travail demandé :
- Réaliser le schéma développé de l'installation, le schéma uni et multifilaire en
respectant les normes, les règles d'exécution et le schéma d'implantations. On y
rajoutera le plus d'éléments possibles (sections, calibres, couleurs).
- Établir précisément la liste du matériel (quantité, référence, constructeur,
désignation)
- Réaliser l'installation en respectant les normes, les règles de l'art et la sécurité
- Présenter et essayer l'installation de l'équipement dans une situation
artisan / client

Page 5 sur 12
 Barème de notation :

Phase de préparation :
- Schéma de principe
- Schéma unifilaire
- Schéma multifilaire /20
Symbole correct, utilisation de couleurs, trait droit, respect de la normalisation, indications des
calibres et des sections
- Liste du matériel correct
- Présentation sous forme d'un devis
/20
Quantité suffisante mais sans trop d'excès, calibre correct, choix financier correct, indication des
références, des quantités

Organisation matérielle
- Préparation matérielle
/10
Le matériel est vérifié avant utilisation
- Organisation et propreté du poste de travail
Le matériel et les outils sont correctement rangée, le poste de travail est rendu propre à la fin du /10
TP et en fin de séance

Exécution de la réalisation :
- Appareil posé au niveau
- Appareil posé à l'endroit
- Appareil posé contre le panneau /40
Le matériel est posé droit, les indications des constructeurs se lisent à l'endroit, le matériel est
bien posé contre la plaque, aucun matériel n'as été dégradé durant son utilisation
- Précisons de la pose du matériel et de la découpe des trous
Le matériel est placé au bon endroit (erreur de 5 mm acceptable), les trous sont percés /20
correctement et aux bonnes dimensions
- Câblage du tableau
- Repérage des différents éléments du tableau
/30
Les pontages sont fais correctement, l'utilisation des barrettes de connexion est correcte, le
câblage est fait proprement.
- Qualité électrique des connexions
- Qualité mécanique des connexions
/50
Pas de cuivre visible et correctement dénudé, pas d'isolant de serré, doublage effectué
correctement s'il y a lieu. Les conducteurs tiennent correctement dans les cages

Mise en service :
- Explication /20
- Questions
La présentation de l'installation est simple, clair, concis, sans erreur
La réponse aux questions est sans erreur, sans doute
- Mise en fonctionnement
– 20 pts par essai infructueux, limité à 3 (– 40 pts max.)
- Vérification de la conformité
- Vérification de la mise en sécurité lors des tests et différentes procédures
– 20 pts si non respect
la continuité du PE est assurée, pas de court-circuit, respect des sections et des couleurs, tous
travaux s'effectue sans présence tension

Total : /200 Note : /20

Page 6 sur 12
 Aide à la réalisation ; méthode et astuce de travail

Indication des lieux de perçage :

L'axe central de la plaque de BA13 est souvent indiqué par un symbole imprimé dessus (*),
servez-vous-en !
Les bords de plaques ne sont pas forcément droit, donc ne vous en servez pas, utiliser le
niveau à partir des 2 axes trait mixte (— • — • — • —)

Comment percez à la scie cloche :

Choisir le bon diamètre de la scie cloche, car un trou percé ne peut être repercé sans
problème, même si vous devez faire un trou plus grand.
Faire quelques tours de la cloches à la main pour percer un peu le papier qui recouvre le
plâtre avec le foret.
Le trou ne sera pas percer mieux si vous forcer, donc laisser la cloche prendre de la vitesse
et appuyer modérément, sinon vous allez arracher le papier qui est derrière et ainsi défoncé le plâtre
qui ne retiendra plus la boite d'encastrement

Détermination de la longueur de la gaine ICTA :

Faites comme si la gaine avait un parcours purement horizontal et vertical, avec des angles
droits, avec ce moyen, vous êtres sûr que la gaine ne sera pas trop courte

Choix du diamètre de la gaine ICTA :

Si vous avez 3 conducteurs de section identique, mais inférieur à 6², vous pouvez utiliser de
l'ICTA de Ø16.
Si vous avez au moins 5 conducteurs qui passent dans la même gaine, vous devez utiliser de
l'ICTA Ø25.

Détermination de la longueur des conducteurs :

Une formule très simple : Longueur du conducteur = longueur de la gaine + 5 cm par
extrémité de la gaine. Attention, pas la peine de couper le surplus, on ne sait jamais, autant la garder
cela servira peut être.

Comment redresser un conducteur :

À force d'utiliser un conducteur, il devient rapidement tout biscornu. Pincer l'une des
extrémités dans un étau, tenir l'autre extrémité avec une pince multiple, et tirer d'un coup très franc
dessus. Faire attention a ce qu'il n'y ait personne devant et derrière

Le doublement d'un conducteur

Afin d'assurer une très bonne tenue mécanique des connexions, il faut que la cage qui reçoit
le cuivre soit utiliser au maximum de sa capacité. Tout le matériel est conçu pour recevoir 2
conducteurs de cuivre, donc si un conducteur va se retrouver tout seul, on le double.

Les barrettes de connexion, alias le domino :

Une barrette de connexion ne sert pas à prolonger un conducteur mai à relier 2 conducteurs
ensemble. Donc les 2 conducteurs seront placés d'un seul côté. Et on dénude suffisamment les
conducteurs pour que les 2 vis assurent la connexion mécanique.

Du bon travail, c'est utiliser les bons outils et de façon correct :

Les vis des appareillages du tableur de distribution ont une forme spéciale qui permet
d'utiliser un outil spécial. Donc servez-vous en correctement.

Page 7 sur 12
 De même, un serrage correct n'est pas un serrage de bœuf (on tourne en appuyant
modérément, ce n'est pas parce qu'on appuie comme un fou que ca visse mieux, au contraire, cela
détériore les vis et les cages).

Le montage est fini ? mais pas encore le travail

Toute installation neuve doit être vérifiée aux niveaux de l'absence de court-circuit et de la
continuité du PE. Pour cela on utilise l'appareil de mesure.
- D'abord on vérifie son matériel (cela ne sert à rien de faire du bon travail si l'appareil fait
de mauvaise mesure) :
Appareil en Ohmmètre, calibre 20 MΩ , les pointes ne se touchant pas, il doit
indiquer un 1 tout à gauche (et surtout pas à droite) de l'affichage ou un chiffre
clignotant (il indique la valeur infinie). Sinon, y'a un problème.
Appareil en ohmmètre, calibre 200 Ω, les pointes se touchant, il doit indiquer une
valeur inférieure à 1 Ω. Sinon, y'a un problème.
- Continuité du PE : normalement, entre le PE de la fin du montage (borne de la prise de
courant ou du bout du fil présent pour le point lumineux) et le PE de l'alimentation, in ne
doit pas y avoir de coupure. Donc une résistance très faire (il n'y a que du cuivre).
Appareil en ohmmètre, calibre 200 Ω, en mettant les pointe à chaque extrémité du PE,
on doit avoir une valeur inférieure à 1 Ω.
- Absence de court-circuit : S'il n'y a pas de court-circuit, cela veut dire que la phase ne
touche pas le neutre, donc ohmmètre en position 20 MΩ, et on effectue la mesure en
dessous puis en dessus de chacun des appareils de protection. On doit avoir une valeur
infinie.
Ceci étant effectué, et si les résultats sont ceux attendu, votre installation est finie.

Page 8 sur 12
 EP2 – Apprentissage pratique
B.E.P. ELEC Installation Domestique TP N° 1
DOSSIER PROFESSEUR

Prise de courant et
simple allumage

Objectif :
-

Matériel :
-

Documents :
-

Secteur : Atelier Durée : ? heures

Nom, Prénom : Classe, Groupe :

Page 9 sur 12
1. Schéma développé

1,5²

16 A

2,5²

20 A

2. Schéma Multifilaire

20 A 16 A

Page 10 sur 12
3. Schéma unifilaire

2,5²

1,5²

2,5² 1,5² 2,5²

25 16 16

Page 11 sur 12
4. Devis
Quantité Désignation Référence Prix unitaire HT Prix total HT
1 Disj magnéto-therm DX 6000 à vis - Lexic - 1P+N - 230 V~ - 16 A - LEG-006396 38,70 38,70
courbe C
1 Disj magnéto-therm DX 6000 à vis - Lexic - 1P+N - 230 V~ - 20 A - LEG-006397 41,70 41,70
courbe C
1 Coffret cache-bornes Ekinoxe - 4 mod 17,5 mm - blanc RAL 9010 LEG-001304 6,41 6,41
LEXIC
1 Fiche-douille DCL pour bte d'encastremt Batik - pour point de centre et LEG-060133 3,25 3,25
applique
1 Interrupteur va-et-vient Mosaic - 10 AX - 2 modules - à vis LEG-074011 4,35 4,35
1 Prise de courant std français Mosaic - 2P+T - 16 A - éclips - à vis LEG-074111 3,36 3,36
3 Support à vis Mosaic - reçoit mécanismes horiz et vert - 2 modules LEG-074802 0,979 2,94
1 Plaque Mosaic - 2 modules - blanc (RAL 9010) LEG-075002 1,14 1,14
1 Plaque Mosaic - montage vertical - 2x2 modules - blanc (RAL 9010) LEG-075022 2,70 2,70
1 Boîte DCL pour luminaires Batik cloisons sèches - diam 54 - pour LEG-089347 6,38 6,38
applique
1 Boîte encast Batik cloison sèche - multiposte - diam 65 - P 50 - 2 postes LEG-089352 3,41 3,41
vert
1 Boîte encast Batik cloison sèche - 1 poste - diam 65 - P 60 LEG-089361 2,06 2,06
2 ml ICTA 16 CASTO- 1,04 2,08
1 ml ICTA 25 CASTO- 1,56 1,56
1 ml Conducteur H07V-U 1,5 rouge CASTO- 0,07 0,07
1 ml Conducteur H07V-U 1,5 bleu clair CASTO- 0,07 0,07
1 ml Conducteur H07V-U 1,5 vert/jaune CASTO- 0,07 0,07
2 ml Conducteur H07V-U 1,5 orange CASTO- 0,07 0,14
3 ml Conducteur H07V-U 2,5 rouge CASTO- 0,11 0,33
3 ml Conducteur H07V-U 2,5 bleu clair CASTO- 0,11 0,33
3 ml Conducteur H07V-U 2,5 vert/jaune CASTO- 0,11 0,33
6h M.O. 20,00 120,00
TVA 19,6 % Sur
Total TTC
