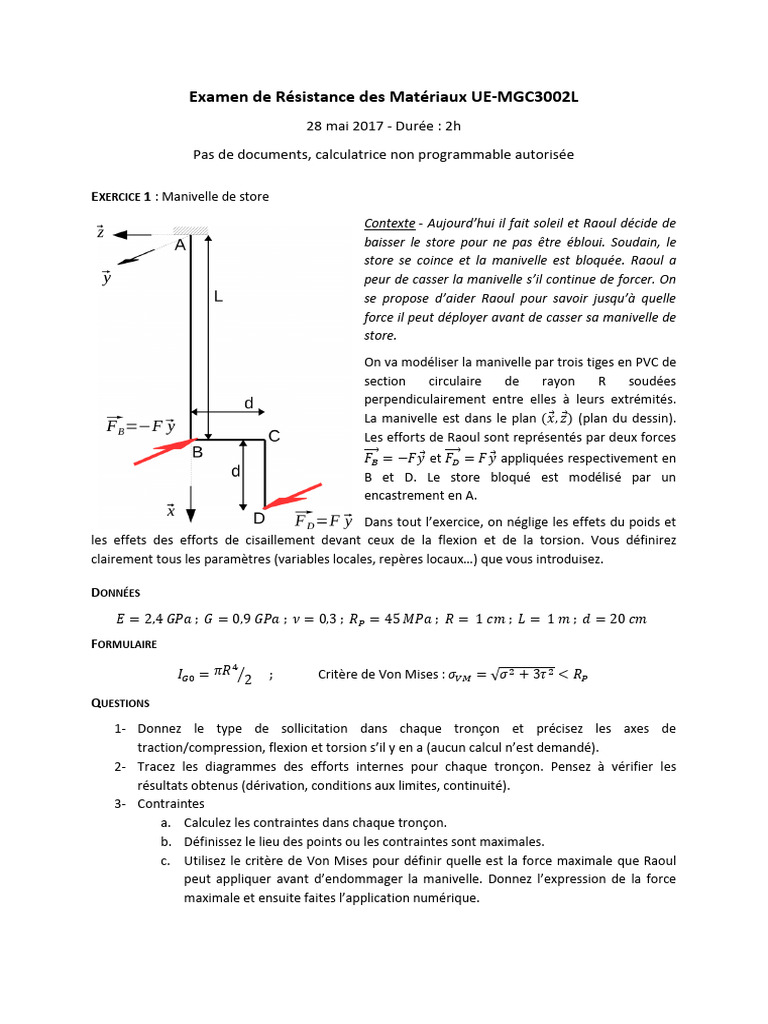

Examen de Résistance des Matériaux UE-MGC3002L

28 mai 2017 - Durée : 2h

Pas de documents, calculatrice non programmable autorisée

EXERCICE 1 : Manivelle de store

Contexte - Aujourd’hui il fait soleil et Raoul décide de
baisser le store pour ne pas être ébloui. Soudain, le
store se coince et la manivelle est bloquée. Raoul a
peur de casser la manivelle s’il continue de forcer. On
se propose d’aider Raoul pour savoir jusqu’à quelle
force il peut déployer avant de casser sa manivelle de
store.
On va modéliser la manivelle par trois tiges en PVC de
section circulaire de rayon R soudées
perpendiculairement entre elles à leurs extrémités.
La manivelle est dans le plan (𝑥⃗, 𝑧⃗) (plan du dessin).
Les efforts de Raoul sont représentés par deux forces
⃗⃗⃗⃗⃗
𝐹𝐵 = −𝐹𝑦⃗ et 𝐹 ⃗⃗⃗⃗⃗
𝐷 = 𝐹𝑦
⃗ appliquées respectivement en
B et D. Le store bloqué est modélisé par un
encastrement en A.
Dans tout l’exercice, on néglige les effets du poids et
les effets des efforts de cisaillement devant ceux de la flexion et de la torsion. Vous définirez
clairement tous les paramètres (variables locales, repères locaux…) que vous introduisez.

DONNÉES
𝐸 = 2,4 𝐺𝑃𝑎 ; 𝐺 = 0,9 𝐺𝑃𝑎 ; 𝜈 = 0,3 ; 𝑅𝑃 = 45 𝑀𝑃𝑎 ; 𝑅 = 1 𝑐𝑚 ; 𝐿 = 1 𝑚 ; 𝑑 = 20 𝑐𝑚
FORMULAIRE
4
𝐼𝐺0 = 𝜋𝑅 ⁄2 ; Critère de Von Mises : 𝜎𝑉𝑀 = √𝜎 2 + 3𝜏 2 < 𝑅𝑃

QUESTIONS
1- Donnez le type de sollicitation dans chaque tronçon et précisez les axes de
traction/compression, flexion et torsion s’il y en a (aucun calcul n’est demandé).
2- Tracez les diagrammes des efforts internes pour chaque tronçon. Pensez à vérifier les
résultats obtenus (dérivation, conditions aux limites, continuité).
3- Contraintes
a. Calculez les contraintes dans chaque tronçon.
b. Définissez le lieu des points ou les contraintes sont maximales.
c. Utilisez le critère de Von Mises pour définir quelle est la force maximale que Raoul
peut appliquer avant d’endommager la manivelle. Donnez l’expression de la force
maximale et ensuite faites l’application numérique.
EXERCICE 2 : Portique horizontal
Le système est constitué de trois poutres soudées entre elles. Elles sont encastrées en A et A’. Une
force 𝐹⃗ = −𝐹𝑦⃗ est appliquée en C.

QUESTIONS
1- Montrez que l’on peut simplifier le modèle en un modèle équivalent constitué uniquement
de la moitié du système. Préciser toutes les conditions limites pour que ce système soit
complètement équivalent.
2- Préciser les directions et sens (positif, négatif ou nul) de chacune des composantes de
déplacements et rotations en A, B et C. Pour A, on écrira les composantes dans le repère
⃗⃗⃗⃗, 𝑦′
(𝑥⃗, 𝑦⃗, 𝑧⃗) ; pour B et C on les écrira dans le repère (𝑥′ ⃗⃗⃗⃗, 𝑧′
⃗⃗⃗).
3- Au point C, la force est appliquée sur une plaque prise en sandwich entre les deux segments
de la poutre BB’. Une goupille en acier de diamètre d maintient l’ensemble (voir schéma ci-
dessous). Donnez l’expression de la contrainte de cisaillement dans la goupille en fonction de
d et de F.
