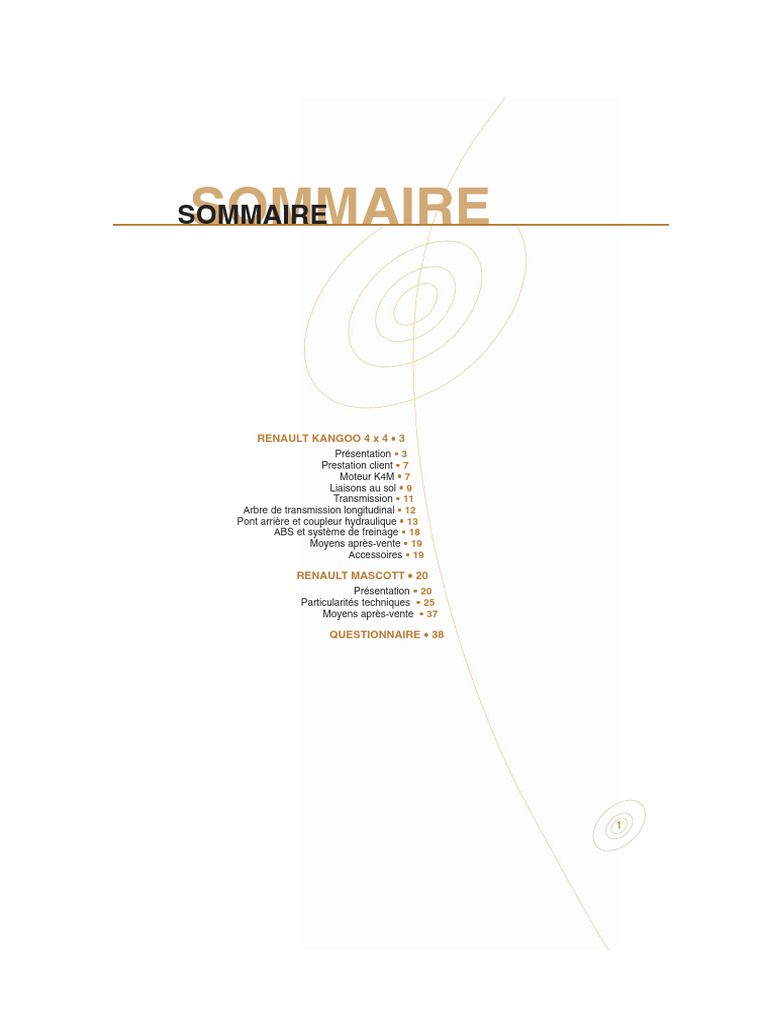

SOMMAIRE
RENAULT KANGOO 4 x 4 3
Présentation 3
Prestation client 7
Moteur K4M 7
Liaisons au sol 9
Transmission 11
Arbre de transmission longitudinal 12
Pont arrière et coupleur hydraulique 13
ABS et système de freinage 18
Moyens après-vente 19
Accessoires 19
RENAULT MASCOTT 20
Présentation 20
Particularités techniques 25
Moyens après-vente 37
QUESTIONNAIRE 38
1
RENAULT
KANGOO
RENAULT KANGOO 44x 4x 4
• PRÉSENTATION Avec le coupleur
• PRESTATION CLIENT
• MOTEUR K4M
• LIAISONS AU SOL hydraulique,
• TRANSMISSION
• ARBRE DE TRANSMISSION LONGITUDINAL le 4 x 4 devient adaptatif
• PONT ARRIÈRE
ET COUPLEUR HYDRAULIQUE
• ABS ET SYSTÈME DE FREINAGE
• MOYENS APRÈS-VENTE
• ACCESSOIRES
PRÉSENTATION
CARACTÉRISTIQUES TECHNIQUES
4
QUELQUES DIMENSIONS
1 894
1 894
1 406
1 425
2 027
L’ensemble des dimensions au sol, telles que l’empattement et les voies avant/arrière,
ont été augmentées.
5
POINTS DE REMORQUAGE
ATTENTION
En cas d’immobilisation, le transport du véhicule doit se faire sur un plateau, ou
par traction sur ses quatre roues (suivant la législation locale).
6
PRESTATION CLIENT
Le système utilisé permet un fonctionnement 4 x 4 efficace à faible vitesse et « atténué »
à grande vitesse.
En effet, avec le coupleur hydraulique adaptatif plus la vitesse du véhicule est élevée,
moins le couple moteur transmissible aux roues arrière est important.
MOTEUR K4M
Le moteur K4M 750 reçoit une injection Siemens « SIRIUS 34 », répondant aux normes
Euro 2000 ou IF 05 suivant les pays.
Papillon motorisé
7
Calculateur d’injection Sirius 34 Capteur de position pédale
d’accélérateur
4 2 5
1 Capteur de
position pédale
d’accélérateur
2 Calculateur
d’injection
3 Papillon motorisé
4 Calculateur ABS
5 Batterie
1 3
8
LIAISONS AU SOL
TRAIN AVANT
2 3
1 Berceau
2 Entretoise avant
3 Entretoise arrière
4 Carénage sous moteur
5 Triangle inférieur
9
TRAIN ARRIÈRE
3 1
1 Berceau 2
2 Fixation avant
3 Fixation arrière
Il comporte des bras tirés en fonte liés à un berceau, sur lequel vient se fixer le pont
arrière. Comme sur RENAULT Scénic R X 4, le parallélisme et l’alignement sont réglables
par l’intermédiaire d’excentriques.
10
TRANSMISSION
3
5
2 4
1
1 Boîte de vitesses
2 Renvoi d’angle
3 Arbre de transmission longitudinal
4 Coupleur hydraulique
5 Pont arrière
11
ARBRE DE TRANSMISSION LONGITUDINAL
Un défaut sur une des parties de l’arbre impose son remplacement complet.
12
PONT ARRIÈRE
ET COUPLEUR HYDRAULIQUE
1 Pont arrière
2 Coupleur hydraulique
Le coupleur assure la répartition du couple moteur entre le train avant et le train arrière
dès lors qu’il y a patinage des roues avant.
13
COUPLEUR HYDRAULIQUE
• Présentation
6 1 5
4 3
Le coupleur hydraulique adaptatif transfère le couple aux roues arrière sans calculateur
ni pilotage particulier.
REMARQUE
L’huile nécessaire au fonctionnement du coupleur hydraulique est contenue dans
le boîtier, sans communication avec le pont.
14
• Principe de fonctionnement
6 1 2
4 5 3
1 Rotor
2 Plateau à cames du boîtier
3 Piston Haute pression
4 Système de régulation de pression d’huile Basse pression
5 Boîtier
6 Circuit hydraulique
7 Huile
En fonctionnement normal, les roues avant et les roues arrière tournent à la même
vitesse. Il n’y a pas de mouvement relatif entre le plateau à cames (2) et le rotor (1) du
coupleur hydraulique, donc pas de transmission de couple aux roues arrière.
2
3
Le patinage des roues avant conduit
6 à une différence de vitesse entre
1 le rotor (1) et le plateau à cames (2),
ayant pour effet d’actionner
le pompage de l’huile (7) par
les pistons (3) sur le plateau à
cames (2).
15
L’huile est aspirée dans le boîtier (5) et
2 refoulée dans le circuit hydraulique (6).
3 La pression qui s’installe dans le circuit
hydraulique (6) exerce alors un effort
6
résistant sur les pistons (3), ce qui rend
1 le glissement pistons (3)/plateau à
cames (2) de plus en plus difficile,
jusqu’à ce que le plateau à cames (2)
entraîne le rotor (1), rendant ainsi
solidaires les roues arrière avec les
roues avant.
REMARQUE
Un système de régulation de pression d’huile (4) est asservi à la vitesse de
rotation du coupleur hydraulique. Il permet de limiter le couple maximum
transmissible en régulant la pression dans le circuit hydraulique (6). Ainsi la
transmission est adaptée à la vitesse véhicule.
16
• Comparatif coupleur hydraulique adaptatif/viscocoupleur
MAINTENANCE
Le coupleur hydraulique ne se répare pas, seul son remplacement est possible.
B
A
A Bouchon de vidange
B Bouchon de remplissage et niveau
17
ABS ET SYSTÈME DE FREINAGE
Il reprend les fonctions gérées par l’ABS du même type, monté sur RENAULT Scénic
RX4:
- Soutien de référence (redéfinition de la vitesse de référence du véhicule grâce à
un capteur accélérométrique longitudinal placé sous le siège avant gauche).
- MSR (régulation du couple moteur afin d’éviter le blocage des roues dû au frein
moteur).
- ABD (Blocage automatique de différentiel en cas de patinage d’une des roues avant).
18
MOYENS APRÈS-VENTE
DOCUMENTATION TECHNIQUE
ACCESSOIRES
- Pare-buffle.
- Attelage.
- Protections latérales et arrière.
19
RENAULT MASCOTT
RENAULT MASCOTT
• PRÉSENTATION Un véhicule utilitaire
• PARTICULARITÉS
TECHNIQUES
• MOYENS APRÈS-VENTE de 3,5 tonnes à 6,5 tonnes de
Poids Total Autorisé en Charge
PRÉSENTATION
20
LES VERSIONS
OTT 2
1 Châssis cabine
2 Châssis double cabine
3 Fourgon
ATTENTION
Le permis poids lourds est obligatoire au-dessus de 3,5 tonnes.
21
LES DIMENSIONS
• Le fourgon
• Le châssis cabine
• Le châssis double
cabine
REMARQUE
Le RENAULT Master utilise des caisses autoporteuses.
Le RENAULT Mascott reprend les caisses de Master fixées sur un châssis séparé.
22
IDENTIFICATION DU VÉHICULE
La plaque d‘identification est fixée au même emplacement que sur le RENAULT Master.
1 8 9
3 2
4 5 6 7 10
REMARQUE
Le numéro CAM informe du jour, du mois et de l’année de fabrication du véhicule.
23
Plusieurs autres plaques d’identification sont positionnées sur le véhicule.
2 3
5
4
1
6
8 7
24
PARTICULARITÉS TECHNIQUES
LES MOTORISATIONS
Elles sont issues du moteur Sofim 8140.
RENAULT Mascott est équipé de trois motorisations dont la puissance indique la version
du véhicule :
REMARQUE
La norme EURO 3 est appliquée pour les véhicules industriels, elle correspond
à la norme EURO 2000 pour l’automobile. Elle s’applique à partir d’octobre 2001.
25
• Le moteur 85 ch EURO 2 (RENAULT Mascott 90)
63 kW (85 ch)
à 3 800 tr/min
kgm Nm
En EURO 3, il est équipé d’une injection Bosch « common rail » avec une pompe CP1
(déjà monté sur les moteurs F9Q).
kW ch
78 kW (106 ch)
à 3 600 tr/min kgm Nm
26
• Le moteur 125 ch EURO 2 (RENAULT Mascott 130)
C’est un moteur suralimenté à injection directe haute pression common rail Bosch. Il
est équipé d’un échangeur thermique air-air et ne possède pas de pot catalytique.
kW ch
92 kW (125 ch)
à 3 600 tr/min kgm Nm
kW hp
Nm
320 Nm à
1 500 tr/min
rpm
REMARQUE
Il n’existe qu’une seule référence de calculateur pour les moteurs 130, 110 et 140.
Il est donc configurable en fonction :
- De la puissance.
- Du diamètre des roues et du couple du pont (voir plaque) pour la fonction
régulateur de vitesse.
27
LES BOÎTES DE VITESSES ET EMBRAYAGES
La boîte ZF de type S 5.200 permet de passer un couple maximal de 250 Nm. Elle est
montée de série sur les versions 90 ch et 110 ch. Elle peut être équipée d’une prise de
mouvement. La sélection de la marche arrière est positionnée en face de la 5ème.
1 3 5
2 4 R
La boîte ZF de type S 6.300 permet de passer un couple de 320 Nm. Elle est montée
de série sur la version 130 ch et 140 ch. Elle est disponible en option sur la version
110 ch. Comme la boîte à cinq rapports,
un emplacement (1) est prévu pour une
prise de mouvement. La marche arrière
est positionnée à côté de la 1ère.
R 1 3 5
2 4 6
1
28
• La prise de mouvement
Pour chacune de ces boîtes, une prise de mouvement est proposée en option. Sa
commande est électrique. Un témoin lumineux s’allume au tableau de bord lorsque
l’enclenchement est effectif. La prise de mouvement est activée.
De plus sur le Mascott 130 EURO 2, 110 et 140 EURO 3, le ralenti accéléré est
programmable avec l’outil de diagnostic dans le calculateur d’injection. Un ralenti accéléré
peut être sélectionné par un bouton sur la planche de bord. Celui-ci permet de maintenir
un régime pour la prise de mouvement sans maintenir le pied sur l’accélérateur.
1 2
4 3
• L’embrayage
29
LE PONT ET LA TRANSMISSION
• Le pont arrière
RENAULT Mascott est équipé des ponts RENAULT Véhicules Industriels de type P 569
(jusqu’à 5,5 tonnes) et P 669 (jusqu’à 6,5 tonnes) éprouvés sur la gamme Messenger de
RENAULT Véhicule Industriel. Plusieurs couples coniques sont disponibles pour répondre
à toutes sortes d’utilisations sur tous types de parcours.
ATTENTION
La vidange du pont comprend la vidange des moyeux de roues. Le remplissage
s’effectue en deux opérations :
1 Bouchon de remplissage
2 2 Bouchon de vidange
3 Bouchon de vidange et de
remplissage
30
• La transmission
La transmission longitudinale possède des graisseurs sur les croisillons. Ils sont à
graisser lors de l’entretien.
L’ESSIEU AVANT
ATTENTION
Les pivots sont équipés de graisseurs.
31
• La direction
Le boîtier possède un filtre à remplacer lors de la visite des 10 000 km puis tous
les deux ans.
2
4
3
1 Arbre d’entrée
2 Vis sans fin
3 Arbre de sortie
4 Billes
5 Butées de limitation hydraulique
IMPORTANT
Il ne faut pas manœuvrer le boîtier lorsque celui-ci est déconnecté du train avant.
Il y a risque de déréglage des butées hydrauliques et destruction de la pompe
hydraulique.
32
LE FREINAGE
Tous les modèles de la gamme RENAULT Mascott sont équipés de quatre freins à
disques ventilés. Leur commande est hydraulique et assistée par dépression. Les circuits
hydrauliques avant et arrière sont indépendants. C’est un circuit en « H ».
Les étriers sont à double piston. Un contact pour le témoin d’usure (1) est présent sur
chaque étrier.
33
• Le frein de parking
REMARQUE
Le freinage de secours est réalisé par l’indépendance des circuits avant et arrière.
Il ne faut pas le confondre avec le frein de parking. Il ne doit pas être actionné en
roulant.
3
1 Étrier à double piston
2 Tambour solidaire du disque
3 Excentrique
4 Molette de réglage
34
LE SYSTÈME ABS
Le calculateur est séparé du bloc hydraulique. Il est positionné derrière la cabine dans
une boîte étanche.
Le dialogue avec le
calculateur ABS est possible
avec l’outil de diagnostic.
35
LES LIAISONS AU SOL
Le RENAULT Mascott est équipé soit d’une suspension arrière standard, soit d’une
suspension arrière pour plancher bas. De plus une suspension pneumatique est
disponible en adaptation.
Version standard
Version pneumatique
36
ANTIDÉMARRAGE
SÉCURITÉ PASSIVE
MOYENS APRÈS-VENTE
DIAGNOSTIC
La prise diagnostic est située à gauche de la colonne de direction sous la trappe à
fusibles.
RENAULT Mascott est diagnosticable (CLIP et NXR) à partir de la mise à jour CD22.
Les fonctions diagnosticables sont :
- ABS WABCO.
- Injection diesel Bosch MS6.3.
- Chrono Tachygraphe.
- Airbag.
- Antidémarrage.
- Unité centrale habitacle.
FUSIBLE COUPE-CONSOMMATEUR
Le fusible (F8) de 30 A est situé sur le boîtier fusible relais à droite de la colonne de
direction.
REMARQUE
La planche de bord, le tableau de bord et l’implantation électrique sont identiques
au RENAULT Master.
37
QUESTIONNAIRE
QUESTIONNAIRE
• RENAULT KANGOO 4 X 4 Ce questionnaire vous est fourni
• RENAULT MASCOTT
RENAULT KANGOO 4 x 4
1. Le coupleur hydraulique adaptatif permet de :
A : Adapter le couple transmis aux roues arrière en fonction de la vitesse du
véhicule.
B : Bloquer le pont arrière en cas de patinage d’une des roues arrière.
C : Transmettre le couple aux roues arrière quand les roues avant patinent.
3. Dans quel cas le calculateur d’ABS intervient dans la commande du papillon motorisé
de l’injection Sirius 34 ?
A : Lors du patinage d’une des roues avant.
B : En cas de régulation contrôle dynamique de conduite (ESP).
C : En cas de défaillance de la liaison multiplexée entre ces deux calculateurs.
38
RENAULT MASCOTT
1. Le calculateur common rail est configurable en fonction :
A : De la puissance.
B : De la cylindrée.
C : De la puissance, du couple du pont et du diamètre des roues.
39
