ORGANISATION DE MAINTENANCE BTS MS

GESTION D’UNE INTERVENTION CORRECTIVE EN GMAO

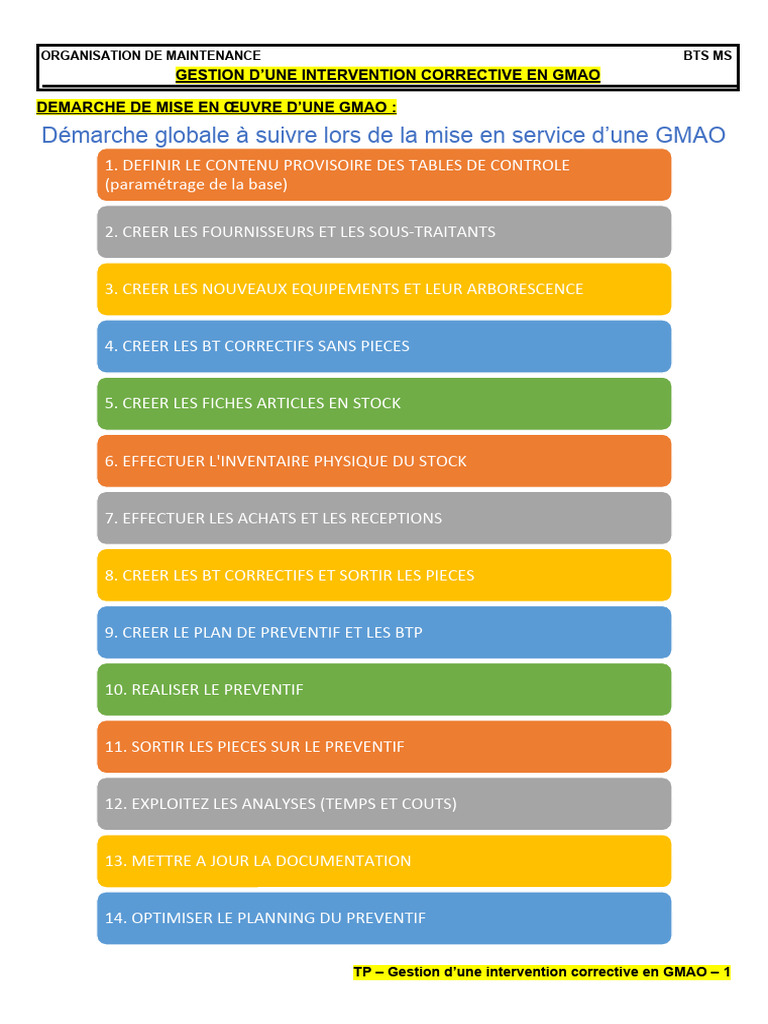

DEMARCHE DE MISE EN ŒUVRE D’UNE GMAO :

Démarche globale à suivre lors de la mise en service d’une GMAO

1. DEFINIR LE CONTENU PROVISOIRE DES TABLES DE CONTROLE
(paramétrage de la base)

2. CREER LES FOURNISSEURS ET LES SOUS-TRAITANTS

3. CREER LES NOUVEAUX EQUIPEMENTS ET LEUR ARBORESCENCE

4. CREER LES BT CORRECTIFS SANS PIECES

5. CREER LES FICHES ARTICLES EN STOCK

6. EFFECTUER L'INVENTAIRE PHYSIQUE DU STOCK

7. EFFECTUER LES ACHATS ET LES RECEPTIONS

8. CREER LES BT CORRECTIFS ET SORTIR LES PIECES

9. CREER LE PLAN DE PREVENTIF ET LES BTP

10. REALISER LE PREVENTIF

11. SORTIR LES PIECES SUR LE PREVENTIF

12. EXPLOITEZ LES ANALYSES (TEMPS ET COUTS)

13. METTRE A JOUR LA DOCUMENTATION

14. OPTIMISER LE PLANNING DU PREVENTIF

TP – Gestion d’une intervention corrective en GMAO – 1

ORGANISATION DE MAINTENANCE BTS MS
GESTION D’UNE INTERVENTION CORRECTIVE EN GMAO

PHASE 8 – CREER LES BT CORRECTIFS ET SORTIR LES

PIECES
ACTIVITE REALISABLE PARTIELLEMENT HORS-LIGNE
OBJECTIF :

rédiger avec méthode un bon de travail correctif avec une

L’objectif est de
description précise de l’intervention (ici un diagnostic de panne) avec un minimum
de mots et d'appréhender les notions de durée d’intervention, de temps
d’arrêt et de COUT d’une intervention.
LANCER LA GMAO EN FAISANT UN DOUBLE CLICK SUR "GMAO.accde" situé
dans le dossier « GMAO FORMATION » (32 bits ou 64 bits) PRESENT SUR LA
CLE USB.
DEMANDE D’INTERVENTION :

Le « DDFPT » du lycée LPEV, en charge de l’atelier "Zone BTS MS" fait la demande de travail
suivante :

Sur le matériel « PALETTIC », situé dans l'atelier « ZONE BTS MS » et de référence

GMAO « PEV-PALETTIC», le DDFPT signale un problème qui empêche le démarrage de la
production :

 « INITIALISATION IMPOSSIBLE ».

La défaillance est difficilement identifiable rapidement. Sa demande concerne donc un

DIAGNOSTIC et il la déclare donc sur l’élément « _NON DEFINI_ ».
Le travail étant à réaliser immédiatement, il faudra passer le BT en « EN COURS ».
VISUALISATION DES TRAVAUX EN COURS :
Normalement, le BT précédemment déclaré est mémorisé sur l’écran principal. On peut donc
retrouver la demande visible sur la zone paramétrée « EN COURS » du formulaire principal.

S’il n’apparait pas, rafraichir l’écran en appuyant sur la touche F(5). Cette fonction permet de
localiser rapidement tous les BT non terminés (ou non clôturés).

TP – Gestion d’une intervention corrective en GMAO – 2

ORGANISATION DE MAINTENANCE BTS MS
GESTION D’UNE INTERVENTION CORRECTIVE EN GMAO

CREATION D’UNE DEMANDE D’INTERVENTION

8
DEMANDEUR

7
6 ETAT DE LA
TYPE DE DEMANDE
TRAVAIL

9
4 5 REMPLIR LE
2
MATERIELS ELEMENTS CHAMP « EFFET
LOCALISATION 1
SIGNALE »

10
3 CLIQUER SUR LE BOUTON
LOCALISATION 2 « CREATION D’UNE DEMANDE DE
TRAVAIL »

12
11 CLIQUER SUR LE
CLIQUER SUR LE BOUTON « FERMER »
BOUTON « VALIDER »

TP – Gestion d’une intervention corrective en GMAO – 3

ORGANISATION DE MAINTENANCE BTS MS
GESTION D’UNE INTERVENTION CORRECTIVE EN GMAO

VISUALISATION DES TRAVAUX EN COURS

1
Dans cette zone,
sélectionner les
travaux EN COURS
3
Si on veut retrouver le
formulaire de demande de
travail, il faut cliquer sur
« TRAVAUX EN COURS »
La suite ci-dessous.

2
Dans cette zone,
Apparaissent les
travaux « EN COURS »

4
Sélectionner l’intervention
dans la colonne
« DEMANDE ».
La Demande de Travail
apparait et peut être
modifiée.

TP – Gestion d’une intervention corrective en GMAO – 4

ORGANISATION DE MAINTENANCE BTS MS
GESTION D’UNE INTERVENTION CORRECTIVE EN GMAO
COMPTE-RENDU : FICHE D'INTERVENTION :
Le DIAGNOSTIC est réalisé. La séquence d’initialisation requiert que la pince soit ouverte. Le
constat établit que la pince est bien ouverte, mais que l’information n’est pas traitée par le
programme. La vérification de la chaine d’information amène au constat suivant :

 L’entrée I1.7 est éteinte.

 Le voyant sur le « CAPTEUR DE PROXIMITÉ 3 FILS ILS SME8KLED24
150855 » est éteint.
 Après une vérification de la position du capteur et par des mesures sous tension, on constate
que le câble de liaison entre le capteur et le bornier X1-17 est défectueux .
 On décide alors de changer le capteur (20,55 €) situé sur le vérin d’ouverture /
fermeture de pince.
L'INTERVENTION est réalisée avec les informations suivantes :
 Le composant à changer est en stock.
 Son changement est simple puisqu'il est muni de connecteurs.
 L'intervention s'effectue seul. L'agent (BTS MS) est facturé 35 €/h.
 Il faut 30 minutes pour localiser le défaut.
 Il faut 15 minutes pour réaliser le changement.
 La machine aura été arrêtée 90 minutes avec une perte de production paramétrée à 200 €/h.
 Ne pas oublier de localiser l'intervention sur le bon élément.
 Attention à renseigner correctement les cellules : EFFET, LOCALISATION ET
TRAVAUX, OBSERVATIONS.

ETABLIR EN GMAO LA FICHE D'INTERVENTION

IMPRIMER LA FICHE D'INTERVENTION

TP – Gestion d’une intervention corrective en GMAO – 5

ORGANISATION DE MAINTENANCE BTS MS
GESTION D’UNE INTERVENTION CORRECTIVE EN GMAO

CLOTURE D’UNE D’INTERVENTION

2
CLIQUER SUR N° D’INTERVENTION
DANS LA COLONNE « BON DE
TRAVAIL »

3
CLIQUER SUR LE BOUTON
« MODIFIER »

TP – Gestion d’une intervention corrective en GMAO – 6

ORGANISATION DE MAINTENANCE BTS MS
GESTION D’UNE INTERVENTION CORRECTIVE EN GMAO

4
Définir l’élément
fonctionnel sur lequel
l’intervention a porté

5
Remplir de façon claire et
précise la zone
« TRAVAUX REALISES » 6
Modifier « TYPE DE
TRAVAIL »
Mettre le champ
« CAUSE » sur « A
8 7 définir »
Cliquer sur le bouton Remplir les champs Remplir le champ
« AJOUTER UN « DATE » et « HEURE » « NATURE » définissant
AUTEUR » de début et de fin de la nature de l’intervention
travaux réalisée

10
Définir la durée de
l’intervention

9 11
Définir l’intervenant Cliquer sur le bouton
« SORTIE SUR LISTE … »

TP – Gestion d’une intervention corrective en GMAO – 7

ORGANISATION DE MAINTENANCE BTS MS
GESTION D’UNE INTERVENTION CORRECTIVE EN GMAO
16
Cliquer sur le
bouton « FERMER »
12
Chercher la pièce à sortir
selon sa désignation ou
sa référence (partielle ou
complète).

14
Remplir la quantité à
sortir

15
Cliquer sur le bouton
13 « SORTIE D’UN ARTICLE
Trouver la pièce dans la ET AFFECTATION »
liste, puis sélectionner la
ligne

17 18
Cliquer sur le Cliquer sur le bouton 19
bouton « VALIDER » « CLOTURE » Imprimer un Bon de
Travail Standard

20
Cliquer sur le Bouton
« FERMER » 2 fois

TP – Gestion d’une intervention corrective en GMAO – 8
