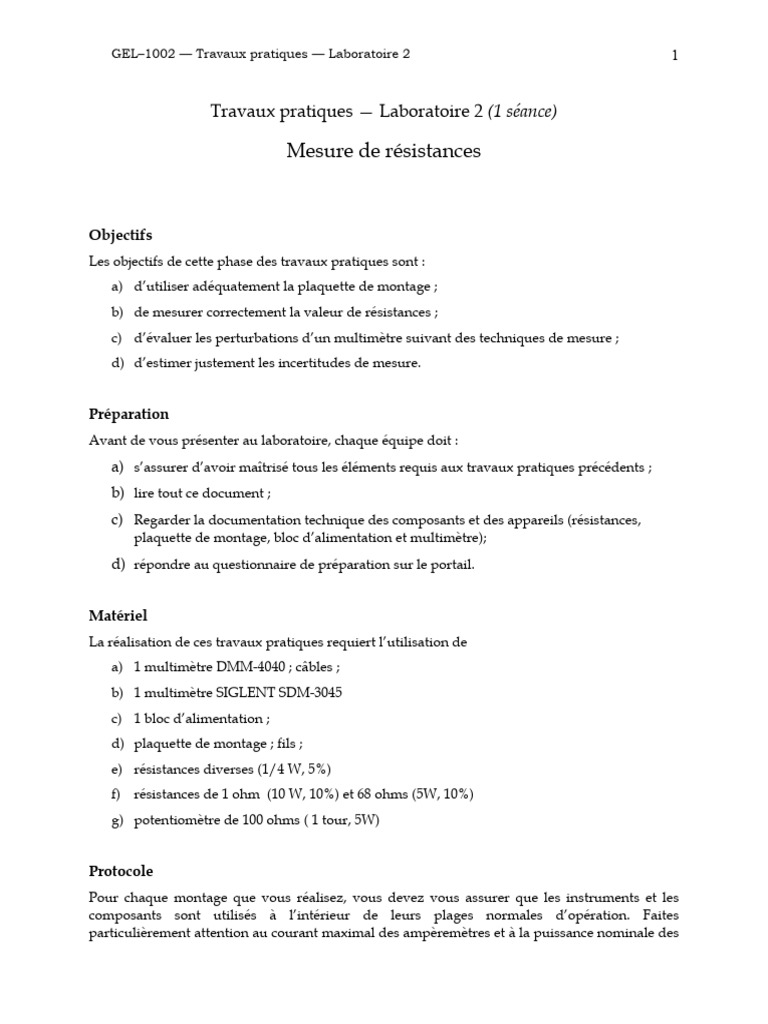

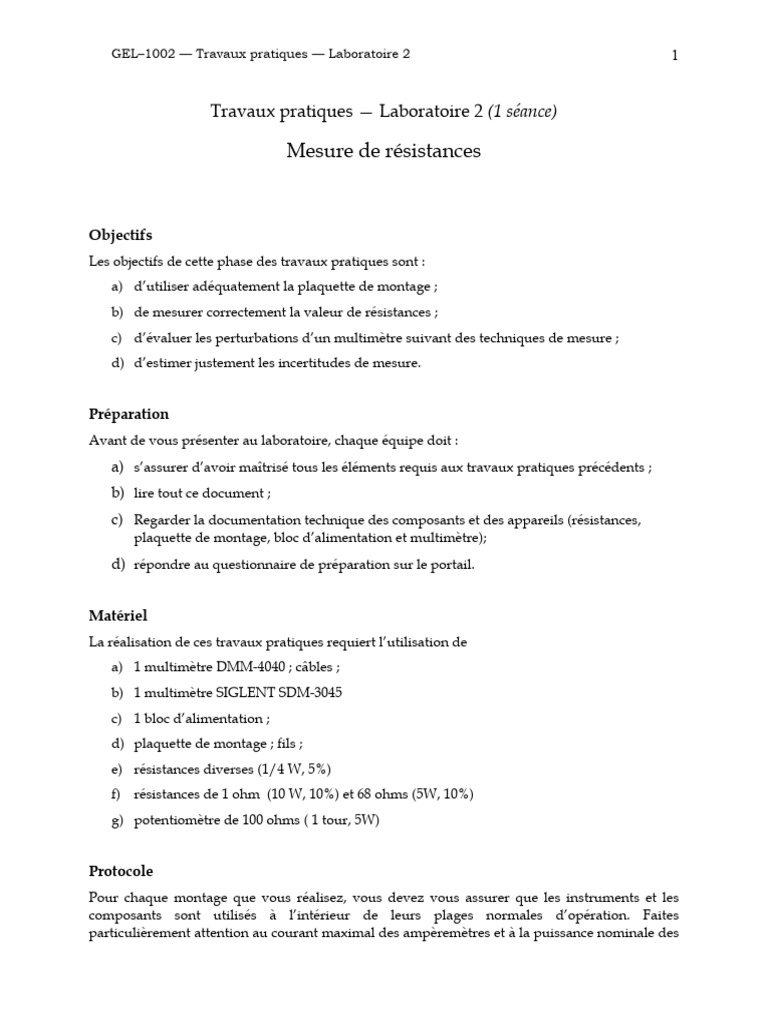

GEL–1002 — Travaux pratiques — Laboratoire 2 1

Travaux pratiques — Laboratoire 2 (1 séance)

Mesure de résistances

Objectifs
Les objectifs de cette phase des travaux pratiques sont :
a) d’utiliser adéquatement la plaquette de montage ;
b) de mesurer correctement la valeur de résistances ;
c) d’évaluer les perturbations d’un multimètre suivant des techniques de mesure ;
d) d’estimer justement les incertitudes de mesure.

Préparation
Avant de vous présenter au laboratoire, chaque équipe doit :
a) s’assurer d’avoir maîtrisé tous les éléments requis aux travaux pratiques précédents ;
b) lire tout ce document ;
c) Regarder la documentation technique des composants et des appareils (résistances,
plaquette de montage, bloc d’alimentation et multimètre);
d) répondre au questionnaire de préparation sur le portail.

Matériel
La réalisation de ces travaux pratiques requiert l’utilisation de
a) 1 multimètre DMM-4040 ; câbles ;
b) 1 multimètre SIGLENT SDM-3045
c) 1 bloc d’alimentation ;
d) plaquette de montage ; fils ;
e) résistances diverses (1/4 W, 5%)
f) résistances de 1 ohm (10 W, 10%) et 68 ohms (5W, 10%)
g) potentiomètre de 100 ohms ( 1 tour, 5W)

Protocole
Pour chaque montage que vous réalisez, vous devez vous assurer que les instruments et les
composants sont utilisés à l’intérieur de leurs plages normales d’opération. Faites
particulièrement attention au courant maximal des ampèremètres et à la puissance nominale des
 GEL–1002 — Travaux pratiques — Laboratoire 2 2
résistances. En guise de protection, vous devez ajuster le courant maximal que pourra délivrer le
bloc d’alimentation. Il suffit de réduire la référence de courant à la valeur désirée tout en court-
circuitant les bornes + et – de la source. Après ce réglage, n’oubliez pas d’enlever le fil servant
au court-circuit.
Lorsque vous utilisez le bloc d’alimentation, Assurez-vous de le mettre en marche avec la
tension à son minimum. Ensuite, augmentez la tension graduellement jusqu’à ce qu’elle atteigne
la valeur désirée.
Vous devez vous procurer un ensemble de 3 résistances ayant les valeurs nominales suivantes :
1 Ω (10 W, 10%), 20k Ω (1/4 W, 5%) et 20 MΩ (1/4 W, 5%). Il est essentiel que vous utilisiez les
mêmes composants pour toutes les mesures de cette séance.

a) Mesure directe de résistance. Mesurez les valeurs des 3 résistances en utilisant la

fonction ohmmètre du multimètre SIGLENT SDM-3045 et une technique de mesure à 2
fils. Répéter ces mesures en appliquant une technique de mesure à 4 fils. Quelles mesures
de résistances réalisées ont été altérées significativement par la résistance des câbles?
b) Mesure indirecte de résistance avec mesure non biaisée de la tension. Vous devez
évaluer les 3 résistances en utilisant le montage illustré à la figure II–a.

+
A
I’R +
Vs VR V R

Figure II–a. Mesure de résistance avec mesure non biaisée de la tension.

Ces mesures sont réalisées avec les deux multimètres. Utilisez le multimètre Tektronix
comme ampèremètre et le multimètre Siglent comme voltmètre en respectant les
polarités de branchement de la figure II-a.
Pour chaque résistance, alimentez le montage avec une tension de source VS appropriée,
en tenant compte des valeurs maximales calculées lors de votre préparation 1 de
laboratoire mais ne pas dépasser 10V en raison des contraintes du multimètre. Mesurez
la tension VR et le courant I'R simultanément. Agir sur les calibres de courant et de
tension pour voir si cela influence significativement les valeurs mesurées. Pour chaque
résistance, indiquer les calibres qui permettent d’obtenir la meilleure précision pour la
mesure indirecte de la résistance.
Calculez l’incertitude de chaque mesure. Calculez ensuite les valeurs des 3 résistances
avec leurs incertitudes et analysez vos résultats.

1
Tension maximale pour que la résistance dissipe au maximum 5% de sa puissance maximale. Cela permet de
limiter l’échauffement de la résistance qui pourrait entrainer une variation de sa valeur.
 GEL–1002 — Travaux pratiques — Laboratoire 2 3
Mesure indirecte de résistance avec mesure non biaisée du courant. Vous devez
évaluer les 3 résistances en utilisant le montage illustré à la figure II–b. Utilisez le
multimètre Tektronix comme ampèremètre et le multimètre Siglent comme voltmètre en
respectant les polarités de branchement de la figure II-b.

+ V’R
Vs V R
IR
A +

Figure II–b. Mesure de résistance avec mesure non biaisée du courant.

Pour chaque résistance, alimentez le montage avec une tension de source VS appropriée,
en tenant compte des valeurs maximales calculées lors de votre préparation de
laboratoire mais ne pas dépasser 10V en raison des contraintes du multimètre. Mesurez
la tension V'R et le courant IR simultanément. Agir sur les calibres de courant et de
tension pour voir si cela influence significativement les valeurs mesurées. Pour chaque
résistance, indiquer les calibres qui permettent d’obtenir la meilleure précision pour la
mesure indirecte de la résistance.
Calculez l’incertitude de chaque mesure. Calculez ensuite les valeurs des 3 résistances
avec leurs incertitudes et analysez vos résultats.
Si on inverse la polarité de l’ampèremètre, le signe du courant mesuré change. Quelle est
la convention de mesure utilisée (récepteur ou générateur). Expliquez pourquoi il faut
calculer les valeurs des résistances avec la relation : U=-R.I au lieu de U=RI (justifier
votre réponse) ?

c) Influence de la résistance interne du voltmètre: Considérant la résistance d’entrée Rv

du voltmètre (Fig II.c), pouvez-vous indiquer les mesures indirectes de résistances des
étapes b) et c) qui ont été altérées significativement 2 par cette résistance ?

a a

Voltmètre Voltmètre
réel
V V RV
idéal

b b

Figure II–c. Modèle du comportement électrique de l’entrée du voltmètre.

d) Influence de la résistance interne de l’ampèremètre et des câbles. Un ampèremètre
idéal est caractérisé par une résistance interne nulle. Ainsi, théoriquement, la chute de
tension aux bornes d’un ampèremètre idéal connecté dans une branche de circuit est

2Un biais significatif est un écart supérieur à l’incertitude.

GEL–1002 — Travaux pratiques — Laboratoire 2 4
nulle et il ne perturbe pas le fonctionnement. Cependant, un ampèremètre réel possède
une résistance interne et des résistances de câble non nulles. Cela entraîne une faible
chute de tension à ses bornes, qui ne peut pas être négligée dans certain cas. Le modèle
électrique d’un ampèremètre numérique peut être représenté par un ampèremètre idéal
(de résistance interne nulle) en série avec une résistance RA (voir la figure II–d).

a a
RA
Ampèremètre Ampèremètre
réel A A
idéal

b b

Figure II–d. Modèle du comportement électrique de l’entrée

de l’ampèremètre.

En supposant que la résistance totale RA est de l’ordre de 400 mΩ, quelles mesures
indirectes de résistances réalisées dans les étapes b) et c) ont été altérées
significativement2 par la valeur de la résistance équivalent RA de l’ampèremètre?
e) En conclusion, comparez les valeurs des 3 résistances obtenues pas mesures indirectes
avec les valeurs mesurées directement. Fournissez, pour chaque résistance, la valeur la
plus précise que vous ayez obtenue par mesure indirecte, en indiquant la méthode
utilisée pour l’obtenir.
f) Identification des bornes d’un potentiomètre. Étudiez à l’aide de l’ohmmètre le
fonctionnement et le mode de connexion du potentiomètre (figure II-e). Identifiez les
bornes de résistance fixe et la borne de résistance variable (curseur). Déplacer le curseur
afin de varier la résistance entre les valeurs minimum et maximum.

100 Ω
Ω
5W
Ω

Figure II–e. Montages permettant d’identifier

les bornes de connexions du potentiomètre de 100 Ω - 5 W

g) Montage avec un rhéostat. On peut utiliser un potentiomètre comme une résistance

ajustable. Réaliser le montage de la figure II-f en utilisant une résistance ajustable Rh de
100Ω – 5W. Régler la tension d’alimentation à 5V et ajuster la valeur de la résistance Rh
pour obtenir un courant de 50 mA. Utilisez le multimètre Siglent comme ampèremètre
dans le montage de la figure II-f.
 GEL–1002 — Travaux pratiques — Laboratoire 2 5

100 Ω - 5 W

Rh
5V 68 Ω - 5 W
+
A

Figure II–f. Montage avec un rhéostat

Débrancher ensuite le rhéostat du montage et mesurer la valeur de résistance ajustée à

l’ohmètre. Confirmer ce résultat par un calcul théorique pour déterminer le courant dans
le circuit. Commenter en fonction de l’incertitude des résistances utilisées et de la mesure
de courant.

∗∗∗

Votre rapport doit être succinct. Utiliser la page suivante comme page couverture en
remplissant la section « Équipiers ».
Votre rapport doit contenir des tableaux présentant toutes les mesures accompagnées des
incertitudes correspondantes. Les valeurs calculées doivent aussi être fournies avec les
incertitudes obtenues. Présentez aussi les schémas des circuits que vous utilisez lorsqu’ils ne
sont pas fournis dans le protocole.

∗∗∗
 GEL–1002 — Travaux pratiques — Laboratoire 2 6

Laboratoire 2 :
Mesures de résistances

Équipiers:
Nom: ________________________________ Matricule: ____________________
Nom: ________________________________ Matricule: ____________________

Appréciation:
Sections a : /1
Section b : /2
Section c : /2
Sections d, e /2
Section f : /2
Sections g, h : /1

Pénalités :
Attitude au laboratoire (respect des règles de sécurité) :
Qualité de la présentation (préparation et rapport final) :
Ponctualité ; Présence au laboratoire :
Remise de la préparation :
Remise du rapport final :

_____________________________________________________________________________________

Total : _________ /10 Signature du dépanneur : ________________________

_____________________________________________________________________________________

Commentaires:
