CREANCIX CONSULTING

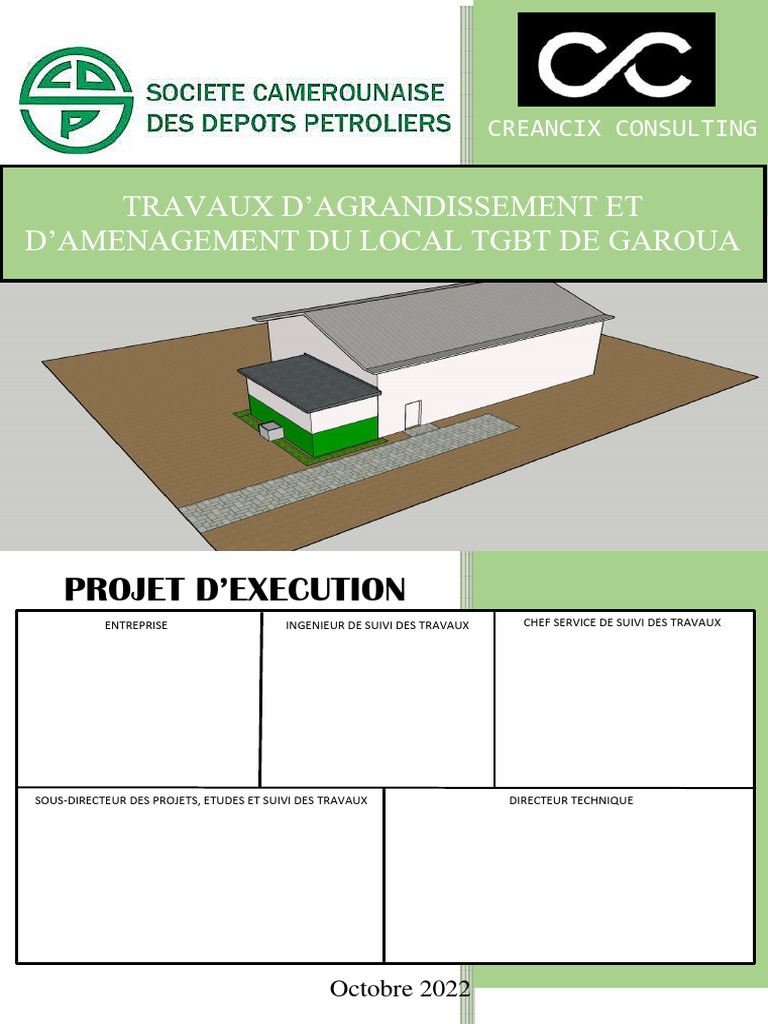

TRAVAUX D’AGRANDISSEMENT ET
D’AMENAGEMENT DU LOCAL TGBT DE GAROUA
PROJET D’EXECUTION
ENTREPRISE INGENIEUR DE SUIVI DES TRAVAUX CHEF SERVICE DE SUIVI DES TRAVAUX
SOUS-DIRECTEUR DES PROJETS, ETUDES ET SUIVI DES TRAVAUX DIRECTEUR TECHNIQUE
Octobre 2022
SOMMAIRE
Documents administratifs :…………………………………………………………………………………………………..3
Une copie du Bon de Commande ;……………………………………………………………………………………..4
Une copie du cahier de charge signé ;……………………………………………………………………………….6
Une copie de l’offre financière de l’entreprise ;………………………………………………………………15
Une copie de l’offre technique de l’entreprise ;………………………………………………………………..18
Une copie assurance tout risque chantier ;………………………………………………………………………25
Une copie du numéro d’identification unique ;……………………………………………………………….31
Une copie du plan de localisation et adresse complète de l’entreprise ;……………………..33
Des copies des certificats de disponibilité du personnel d’encadrement ;…………………….35
Des copies de CV daté et signé du personnel d’encadrement y compris diplômes,

Certifications et homologations le cas échéant, selon les spécialités ;…………………………..39
Organigramme nominatif………………………………………………………………………………………………….51
Documents techniques :…………………………………………………………………………………………………….53
Méthodologie détaillée d’exécution des travaux, y compris matériel et personnel à

mobiliser par activité et par corps d’état ;…………………………………………………………………………54
Notes de calcul avec référence des normes, standards et spécifications applicables ;.60
Plans, schémas, synoptiques et détails techniques ;………………………………………………………..99
Plan d’implantation des ouvrages, installation et équipements ;…………………………………103
Planning de prévisionnel détaillé y compris jalon et point d’arrêt du projet……………..105
Plan d’installation chantier………………………………………………………………………………………………107
Liste de matériels et outillages…………………………………………………………………………………………109
Fiches techniques du matériel électrique à fournir ………………………………………………….….111
Plan qualité, hygiène, santé et sécurité spécifique au projet……………………………………..…124

1- Documents administratifs :
Page 3 of 139
Une copie du Bon de Commande ;
Page 4 of 139
Page 5 of 139
Une copie du cahier de
charge signé ;
Page 6 of 139
Page 7 of 139
Page 8 of 139
Page 9 of 139
Page 10 of 139
Page 11 of 139
Page 12 of 139
Page 13 of 139
Page 14 of 139
Une copie de l’offre financière de
l’entreprise ;
Page 15 of 139
CREANCIX CONSULTING Tél : 222 33 40 51; RCCM : RC/DLA/2019/B/
PROFORMA EN VUE DES TRAVAUX D’AGRANDISSEMENT ET D’AMÉNAGEMENT DU LOCAL

TGBT DE GAROUA
Page 16 of 139
Page 17 of 139
Une copie de l’offre technique de
l’entreprise ;
Page 18 of 139
OFFRE TECHNIQUE
Page 19 of 139
DESCRIPTIF TECHNIQUE (METHODOLOGIE)
GENERALITES
Le présent descriptif technique ci-après a pour objet de définir l’ensemble des

travaux à la réalisation des différents ouvrages, la qualité, consistance des
travaux, la nature des matériaux à utiliser et le mode d’exécution de ces travaux
suivant les règles de l’art.
Ce descriptif a été établi à titre indicatif pour préciser et compléter les indications
du cahier de charge, du devis estimatif et les pièces graphiques.
Les normes et règlements prescrits sont issus des documents techniques unifiés.
Le présent projet concerne la construction de l’extension d’un local électrique à

usage industriel à Garoua au quartier Souari lieudit dépôt pétrolier de la SCDP.
Le site sur lequel est projetée la construction dudit bâtiment est un terrain plat à
l’intérieur de la barrière de la SCDP.
Il est question pour nous de faire connaitre le programme général de la

construction et le mode opératoire. Il se rapporte à tous les corps d’état et devra
être connu dans son ensemble par l’entrepreneur principal et sous-traitants ;
Ceux-ci devront en outre :
- Exécuter tous les travaux nécessaires au parfait et complet achèvement des

ouvrages et au parfait fonctionnement conformément aux règles de l’art.
- Signaler toute erreur ou omission au concepteur en vue d’apporter des

ajustements nécessaires au bon déroulement des travaux. Car le présent
document, aussi complet soit-il, ne peut prétendre à la description
absolument détaillée de toutes les opérations à effectuer, l'Entrepreneur
devra étudier avec soin les pièces remises, se renseigner sur tout ce qui peut
lui paraître douteux, visiter les lieux où doivent s'effectuer les travaux afin
d'apprécier l'étendue de son intervention.
Page 20 of 139
CONSISTANCE ET MODE D’EXECUTION DES TRAVAUX
La consistance des travaux est définie dans les plans d’exécution en Annexe, le
devis quantitatif, estimatif et descriptif.
Les travaux comprennent la construction d’un bâtiment y compris la fourniture
et la mise en service des toutes les installations internes et externes, électriques,
sanitaire etc. Pour tous les travaux de maçonnerie, les composantes du béton
ou mortier doivent obéir à certaines caractéristiques élémentaires.
I. Sable
Il doit être exempt de des matières organiques avec une granulométrique
comprise entre 0.08mm et 2.5mm pour les mortiers et la chape; et entre 0.6mm
et 5mm pour les ouvrages en béton.
II. Gravillons
Les gravillons destinés à la confection des bétons seront concassés et exempts
de toutes pellicules de granulométrie 5/15 et 15/25.
III. Eau de gâchage
Les eaux utilisées dans la confection des mortiers et bétons doivent être
dépourvues des sels et matières en suspension.
IV. Liant hydraulique
Le liant utilisé est le ciment CPA 42,5 R (CIMENCAM ROBUST CEM II, DANGOTE,
CIMAF) et ne devra présenter aucune trace d’humidité. Le stockage sur le
chantier sera à cet effet réalisé sur un plancher et ventilé.
V. Armatures
La nuance des aciers utilisés est le Fe400. Ils seront constitués des ronds lisses
(RL) et des hautes adhérences(HA). Le ferraillage sera réalisé conformément aux
prescriptions de BAEL 91 modifié.
VI. Coffrage
Il devra supporter sans déformation appréciable le poids et la poussée du béton
et le poids des ouvriers pendant les travaux. L’étanchéité du coffrage sera
suffisante pour éviter la fuite du ciment due à l’excès de l’eau.
Page 21 of 139
TRAVAUX PRELIMINAIRE
Installation chantier prend en compte
- Le nettoyage du site
- La mise en place des moyens de liaison et manutention;
- L'assurance de l'efficacité sur le chantier des mesures de sécurité (port
des EPI);
- La présence d'une boite à pharmacie comportant les produits de premier
secours
- L'amené et le repli de tout matériel nécessaire au chantier; (Paracétamol,
sparadrap, Bétadine jaune, bandes, compresses, alcool etc...):
- La construction d'une baraque de chantier comportant une salle de
réunion, un magasin et un bureau en matériau provisoire.
- Dossier d'exécutions et dossier de recollement consiste à :
- L'élaboration des plans, méthodologie et détails d'exécution des
ouvrages;
- L'élaboration des plans tels que construit à la fin du projet.
- Etude d'exécution, essai et contrôle suivant le CCTP
- Plans complémentaires Essai de compacité;
- Contrôle du béton par les essais d'écrasement du béton (7, 21 et 28 Jrs)
LOT GENIE CIVIL

- Démolition/terrassements
- Dépose du pan de mur suivant les plans d'exécution;
- Transport des décombres vers une décharge publique :
- Implanté du bâtiment à l'aide d'un théodolite;
Page 22 of 139
- Fouille manuelle pour semelle isolé de 1 x 1, longrine 0,15 x 0,14 et mise
en forme du fond de fouille suivant les plans;
- Remblai compacté en couche successive de 20cm aux alentours des
fondations;
Terrassement – Fondation
- Béton armé dosé à 350kg/m3 pour semelle isolé de (1 x 1), amorce

(0,2x0,2) et longrine (0,15 x 0,5) ;
- Caniveau technique en béton armé dosé à 300kg/m3 de section 50 × 50;
- Dallage sol avec treillis soudé ou équivalent dosé a 300kg/m3 sous film
polyane;
Elévation
- Béton armé dosé à 400 kg /m3 pour voile en élévation (0,2*3 cm) y
compris toutes sujétions;
- Béton armé dosé à 400 kg /m3 pour voile pour dalle (3,4*6,5*0,15 cm) y
compris toutes sujétions.
Etanchéité toiture terrasse
- Etanchéité granulé posé en pente
Peinture
- Préparation des surfaces au Panticoat ou enduits similaire sur les murs;

- Application de peinture veloutée acrylique en phase
- Aqueuse sur murs extérieurs (pantex velours ou équivalent) en 2 couches
aux couleurs de la SCDP;
Page 23 of 139
Electricité
- Câbles 4G70 RVFV pour le déplacement des armoires Batterie de

condensateur, armoire TGBT et armoire Pomperie 1;
- Câbles 3G1,5 RZV pour le déplacement des armoires détecteurs etsondes;
- Cables 3G1,5 R2V pour le l'alimentation de londuleur des armoires
détecteurs et sondes;
- Câbles 4G10RVFV pour le déplacement des départs armoires pompes I et
2:
- Câbles 4G2,5 RVFV pour le déplacement des départs armoire I pompes
secours
- Panneau LED 40X40 CM, 4200 Lm;
- Déplacement des armoires et câbles.
Page 24 of 139
Une copie assurance tout risque
chantier ;
Page 25 of 139
Page 26 of 139
Page 27 of 139
Page 28 of 139
Page 29 of 139
Page 30 of 139
Une copie du numéro
d’identification unique ;
Page 31 of 139
Page 32 of 139
Une copie du plan de localisation et
adresse complète de l’entreprise ;
Page 33 of 139
Page 34 of 139
Des copies des certificats de
disponibilité du personnel
d’encadrement ;
Page 35 of 139
DOUALA – CAMEROUN
TEL 222 25 65 23 / 233 56 25 25
PRESTATION DE SERVICES DIVERS – BATIMENT – TRAVAUX PUBLIQUE - ETC
CREANCIX CONSULTING
CERTIFICAT DE DISPONIBILITE
Je soussigné Mme NSOME Sylvie Gérante de l’entreprise

CREANCIX Consulting atteste que :
M. FOUDA FOUDA ELISEE MARTIN en sa qualité d’architecte

inscrit au tableau de l’ordre national des architectes du Cameroun au
numéro 383 ;
Est disponible pour les travaux d’agrandissement et d’aménagement

du local TGBT de Garoua, au sein du site de dépôt pétrolier de la
SCDP.
En foi de quoi cette attestation est établie.
Le Gérante L’Architecte
Page 36 of 139
DOUALA – CAMEROUN
TEL 222 25 65 23 / 233 56 25 25
CREANCIX CONSULTING

M. F a b r i c e S a i n t C l a i r H E P N A N G K O U O N G
en sa qualité d’Electricien;

SCDP.
Le Gérante Le technicien
Page 37 of 139
DOUALA – CAMEROUN
TEL 222 25 65 23 / 233 56 25 25
CREANCIX CONSULTING

HAMIDOU PALOU ZOUA
En sa qualité de Technicien Supérieur de Génie Civil;

SCDP.
Le Gérante Le technicien
Page 38 of 139
Des copies de CV daté et signé du
personnel d’encadrement y compris
diplômes, Certifications et
homologations le cas échéant, selon
les spécialités ;
Page 39 of 139
FOUDA FOUDA
ELISEE MARTIN
Profession: Senior Project Architect
Accredited at the National Order of Cameroon Architect N383
AWARDS
2019
First price at the NEXTTEL renovation design competition
- It was concerning the renovation of NEXTTEL headquarter Douala Cmr
2017
Second Price for the design of St. Jean University of Central Africa in Yaoundé.
- Designing a new and modern Campus in Yaoundé Cameroon.
Yaoundé Melen, OCCUPATIONS

Douala Bonapriso
2019 - ….. : CEO at Art & Design Studio (Architectural firm in Douala Cameroon)
+237 678084150 2019 - ….. : Chairperson of PEARLS AFRIKA
+237 699000515 2016 - 2018 : Project Architect at ACAUD Studio Yaoundé Cameroon
+971 52 780 8636 2015-2016: Assistant Architect at ACAUD Studio Yaoundé Cameroon
2015-2017: Member of Commonwealth Youth Council
Artdesignstudio91
2015-2017: Member Commonwealth Youth Peace Ambassadors Network
TRAINING
Artdesign.cm
UNIVERSITY OF DOUALA
- 2020: Phd candidate in urban and rural sociology (on going…)
Born at Bertoua on the 05/04/1991 - 2019 : Master II in urban and rural sociology
Maried , Father of 3 children
INSTITUTE OF FINE ARTS OF CAMEROON IN FOUMBAN,
- 2016 : Diploma, Msc in Architecture
- 2014 : Bachelor in Architecture
SKILLS
Hand work design, computer design, master of global construction regulations
Opened minded, high listening capacities, construction follow up etc.
Have experience in residential, commercial, hospitality, health and educational

projects.
Use AutoCAD, SketchUp, Revit, Lumion.
LANGUAGES
English : Speak, read, write and listen
French : Speak, read, write and listen
OTHERS
- Play piano, bass guitar and drums
- Practice football as sport
Page 40 of 139
CURRUCULUM VITAE
HAMIDOU PALOU ZOUA

hamidoupalouzoua @E-mail.com
Tel : 693847043 /696058586
COMPETENCES
 Maitrise en Topographie Laboratoire
 Contrôleur des travaux en bâtiment
 Maitrise des devis quantitatifs, qualitative et estimatifs de bâtiment
 Maitrise de la construction de bâtiments et routes
 Enseignant à l’école primaire de koléré (Garoua)
 Maitrise de la dispensation et assimilation des connaissances
 Maitrise dans le secourisme (croix rouge)
COMPETENCE COMPORTEMENTAL
 Rigoureux
 Organisé
 Discipliné
 Ponctualité
 Respect
 Forte capacité d’écoute
COMPETENCE PROFESSIONNEL
 2020 : Employé à la société MAG dans le département de la topographie et
laboratoire
 2017 : Enseignant vacataire l’école primaire de koléré
 2021 : Contrôleur de travaux dans la construction d’une villa
CURSUS ACADEMIQUE
 2019 : BTC CIVIL ENGENNERING/AT GENIE CIVIL
 2016 : CAPIEM
 2013 : BACCALAUREAT D
 2015 : DEUG
AUTRES APTITUDES
Langues : Français, Anglais
Sport et Loisir : Athlétisme, football, lecture, voyage
Page 41 of 139
Page 42 of 139
Fabrice Saint Clair
HEPNANG KOUONGUE
ELECTROTECHNICIEN
Je suis électrotechnicien avec plus de 6

ans d'expérience dans le secteur de
l'électricité bâtiment et industriel
COMPETENCES
Analyse des plans et réalisation des schémas de montage

Réalisation des travaux d'installation et de mise en service
COORDONNÉES des équipements électriques dans les bâtiments à usage
domestique et industriel
Câblage et raccordement des installations BT/HT
+237 652 100 761
Dépannage des systèmes industriels et domestiques
+237 697 179 470
hepnangf@yahoo.fr RÉALISATIONS
Douala - Cameroun ELECTROTECHNICIEN INDÉPENDANT

DE 2015 A NOS JOURS
Installation de plus de 25 Villas, Duplex et immeubles dans

CENTRE D'INTERETS les villes de Douala, Yaoundé et Kribi
Réalisation des plans et schémas de montage

Musique Pose des câbles et fils dans le respect des normes de sécurité
Lecture Câblage et fixation des appareillage électrique
Sport Câblage tableau électrique
Câblage inverseur de source
LANGUES Raccordement des bâtiments et sites aux réseaux BT/HT
Français, Avancé
Anglais, Intermédiaire Quelques Références professionnelles :
M. ZANG Roland +237 677 55 13 66
M. NANA Aristide +237 694 75 39 08
M. MEKOULOU Michel +237 699 94 99 82
M. TIENTCHEU Norbert +237 699 72 29 45
M. ABOSSOLO Arsène +237 691 40 50 76
FORMATION
COLLEGE POLYVALENT ANDRE NGUEBONG CES BATOUFAM

BACCALAUREAT ELECTROTECHNIQUE, 2014 BREVET D'ENSEIGNEMENT DU PREMIER CYCLE,
2008
COLLEGE POLYVALENT ANDRE NGUEBONG

PROBATOIRE ELECTROTECHNIQUE, 2013
Page 43 of 139
Page 44 of 139
HEPNANG KOUONGUE FABRICE SAINT CLAIR
E-mail : hepnangf@yahoo.fr
Mobile : (237) 652 10 07 61/ 697 17 94 70
Douala-Cameroun
. ETANCHEISTE INDEPENDANT
OBJECTIFS
• Mettre au service mon savoir faire pour la réalisation des travaux d’étanchéité
• Travailler dans le respect des normes et de sécurité
• Respect des délais de livraison
FORMATIONS / DIPLOMES
DIPLOMES
2014 Baccalauréat Electrotechnique au collège CEPLAN Douala
2013 Probatoire Electrotechnique au collège CEPLAN Douala
2008 BEPC au CES de Batoufam
FORMATIONS
S
2020 Certificat d’aptitude en étanchéité à chaud et liquide à MAGPOW
COMPETENCES
• Préparation parfaite des surfaces

• Maitrise parfaite du système complet de pose d’étanchéité à chaud et en liquide
Etanchéité
• Etanchéité toiture, terrasse, murs etc….
• Revêtements des murs et toits détériorés
REALISATIONS
Etancheur pour le compte de la ste ALL PRO UNITE

2015
• Réalisation de l’étanchéité dans le cadre de la construction de DANGOTE CEMEMT
Etancheur pour le compte de la ste MAGPOW

2016-2020
• Réalisation de l’étanchéité sur les toitures terrasse inaccessible et chéneau de Carrefour Market
• Réalisation de l’étanchéité sur plusieurs autres sites
Etanchéiste indépendant
2021 à nos jours
• Réalisation de l’étanchéité sur chéneau, toiture terrasse, béquet, mur, parois enterrés…de plusieurs sites dans les
villes de Douala, Yaoundé, Kribi, Bafoussam et Maroua
LANGUES
Français : Avancé
Anglais : Intermédiaire
LOISIRS : Lecture, Sport, Musique
Page 45 of 139
Page 46 of 139
Page 47 of 139
Page 48 of 139
Page 49 of 139
Page 50 of 139
Organigramme nominatif
Page 51 of 139
ORGANIGRAMME NOMINATIF
FOUDA FOUDA ÉLISÉE MARTIN

Directeur Technique
Architecte, ONAC 383
HAMIDOU ZOUA
Coordonnateur des Travaux
Technicien Supérieur de Génie
civil
HEPNANG FABRICE HEPNANG FABRICE

Électricien Étanchéiste
MBING RODRIGUE WEBUIN KENETH

MBANI JINWEN
Maçon en Chef Maçon en Chef
PASSALE ZOLLY BELLO MAYAM ALIM ZOUA

BELING MARCELLIN HABIB MICHEL GARGA JEAN
Page 52 of 139
2. Documents techniques :
Page 53 of 139
Méthodologie détaillée d’exécution
des travaux, y compris matériel et
personnel à mobiliser par activité et
par corps d’état ;
Page 54 of 139
DESCRIPTIF TECHNIQUE (METHODOLOGIE)
GENERALITES
Le présent descriptif technique ci-après a pour objet de définir l’ensemble des

travaux à la réalisation des différents ouvrages, la qualité, consistance des
travaux, la nature des matériaux à utiliser et le mode d’exécution de ces travaux
suivant les règles de l’art.
Ce descriptif a été établi à titre indicatif pour préciser et compléter les indications
du cahier de charge, du devis estimatif et les pièces graphiques.
Les normes et règlements prescrits sont issus des documents techniques unifiés.
Le présent projet concerne la construction de l’extension d’un local électrique à

usage industriel à Garoua au quartier Souari lieudit dépôt pétrolier de la SCDP.
Le site sur lequel est projetée la construction dudit bâtiment est un terrain plat à
l’intérieur de la barrière de la SCDP.
Il est question pour nous de faire connaitre le programme général de la

construction et le mode opératoire. Il se rapporte à tous les corps d’état et devra
être connu dans son ensemble par l’entrepreneur principal et sous-traitants ;
Ceux-ci devront en outre :
- Exécuter tous les travaux nécessaires au parfait et complet achèvement des

ouvrages et au parfait fonctionnement conformément aux règles de l’art.
- Signaler toute erreur ou omission au concepteur en vue d’apporter des

ajustements nécessaires au bon déroulement des travaux. Car le présent
document, aussi complet soit-il, ne peut prétendre à la description
absolument détaillée de toutes les opérations à effectuer, l'Entrepreneur
devra étudier avec soin les pièces remises, se renseigner sur tout ce qui peut
lui paraître douteux, visiter les lieux où doivent s'effectuer les travaux afin
d'apprécier l'étendue de son intervention.
Page 55 of 139
CONSISTANCE ET MODE D’EXECUTION DES TRAVAUX
La consistance des travaux est définie dans les plans d’exécution en Annexe, le
devis quantitatif, estimatif et descriptif.
Les travaux comprennent la construction d’un bâtiment y compris la fourniture
et la mise en service des toutes les installations internes et externes, électriques,
sanitaire etc. Pour tous les travaux de maçonnerie, les composantes du béton
ou mortier doivent obéir à certaines caractéristiques élémentaires.
I. Sable
Il doit être exempt de des matières organiques avec une granulométrique
comprise entre 0.08mm et 2.5mm pour les mortiers et la chape; et entre 0.6mm
et 5mm pour les ouvrages en béton.
II. Gravillons
Les gravillons destinés à la confection des bétons seront concassés et exempts
de toutes pellicules de granulométrie 5/15 et 15/25.
III. Eau de gâchage
Les eaux utilisées dans la confection des mortiers et bétons doivent être
dépourvues des sels et matières en suspension.
IV. Liant hydraulique
Le liant utilisé est le ciment CPA 42,5 R (CIMENCAM ROBUST CEM II, DANGOTE,
CIMAF) et ne devra présenter aucune trace d’humidité. Le stockage sur le
chantier sera à cet effet réalisé sur un plancher et ventilé.
V. Armatures
La nuance des aciers utilisés est le Fe400. Ils seront constitués des ronds lisses
(RL) et des hautes adhérences(HA). Le ferraillage sera réalisé conformément aux
prescriptions de BAEL 91 modifié.
VI. Coffrage
Il devra supporter sans déformation appréciable le poids et la poussée du béton
et le poids des ouvriers pendant les travaux. L’étanchéité du coffrage sera
suffisante pour éviter la fuite du ciment due à l’excès de l’eau.
Page 56 of 139
TRAVAUX PRELIMINAIRE
Installation chantier prend en compte
- Le nettoyage du site
- La mise en place des moyens de liaison et manutention;
- L'assurance de l'efficacité sur le chantier des mesures de sécurité (port
des EPI);
- La présence d'une boite à pharmacie comportant les produits de premier
secours
- L'amené et le repli de tout matériel nécessaire au chantier; (Paracétamol,
sparadrap, Bétadine jaune, bandes, compresses, alcool etc...):
- La construction d'une baraque de chantier comportant une salle de
réunion, un magasin et un bureau en matériau provisoire.
- Dossier d'exécutions et dossier de recollement consiste à :
- L'élaboration des plans, méthodologie et détails d'exécution des
ouvrages;
- L'élaboration des plans tels que construit à la fin du projet.
- Etude d'exécution, essai et contrôle suivant le CCTP
- Plans complémentaires Essai de compacité;
- Contrôle du béton par les essais d'écrasement du béton (7, 21 et 28 Jrs)
LOT GENIE CIVIL

- Démolition/terrassements
- Dépose du pan de mur suivant les plans d'exécution;
- Transport des décombres vers une décharge publique :
- Implanté du bâtiment à l'aide d'un théodolite;
Page 57 of 139
- Fouille manuelle pour semelle isolé de 1 x 1, longrine 0,15 x 0,14 et mise
en forme du fond de fouille suivant les plans;
- Remblai compacté en couche successive de 20cm aux alentours des
fondations;
Terrassement – Fondation
- Béton armé dosé à 350kg/m3 pour semelle isolé de (1 x 1), amorce

(0,2x0,2) et longrine (0,15 x 0,5) ;
- Caniveau technique en béton armé dosé à 300kg/m3 de section 50 × 50;
- Dallage sol avec treillis soudé ou équivalent dosé a 300kg/m3 sous film
polyane;
Elévation
- Béton armé dosé à 400 kg /m3 pour voile en élévation (0,2*3 cm) y
compris toutes sujétions;
- Béton armé dosé à 400 kg /m3 pour voile pour dalle (3,4*6,5*0,15 cm) y
compris toutes sujétions.
Etanchéité toiture terrasse
- Etanchéité granulé posé en pente
Peinture
- Préparation des surfaces au Panticoat ou enduits similaire sur les murs;

- Application de peinture veloutée acrylique en phase
- Aqueuse sur murs extérieurs (pantex velours ou équivalent) en 2 couches
aux couleurs de la SCDP;
Page 58 of 139
Electricité
- Câbles 4G70 RVFV pour le déplacement des armoires Batterie de

condensateur, armoire TGBT et armoire Pomperie 1;
- Câbles 3G1,5 RZV pour le déplacement des armoires détecteurs etsondes;
- Cables 3G1,5 R2V pour le l'alimentation de londuleur des armoires
détecteurs et sondes;
- Câbles 4G10RVFV pour le déplacement des départs armoires pompes I et
2:
- Câbles 4G2,5 RVFV pour le déplacement des départs armoire I pompes
secours
- Panneau LED 40X40 CM, 4200 Lm;
- Déplacement des armoires et câbles.
Page 59 of 139
Notes de calcul avec référence des
normes, standards et spécifications
applicables ;
Page 60 of 139
REPUBLIQUE DU CAMEROUN REPUBLIC OF CAMEROON
Paix – Travail - Patrie Peace – Work - Fatherland
PROJET D’ExtEnsion D’Un local électrique de la

Scdp à Garoua- nord Cameroun
NOTE DE DIMENSIONNEMENT DES ELEMENTS PORTEURS D’UN

LOCAL ELECTRIQUE
ART&DESIGN
Format : A4
Document N° : P 0 1 - NDC - 0 0 4 - 0 0 9 - 2 2
Echelle :
IND. DATE MODIFICATIONS AUTEUR VERIF. APPROB.
Page 61 of 139
Table des matières
1. PRESENTATION DU PROJET .................................................................................................... 3
I-1) Objet de l’étude ................................................................................................................. 3
I-2) Descriptions de la structure ............................................................................................... 3
I-3) Méthodologie .................................................................................................................... 3
2. CARACTERISTIQUES DES MATERIAUX .................................................................................... 4
2-1) Béton ................................................................................................................................. 4
2-2) Acier pour le Béton Armé .................................................................................................. 4
2-3) Sol ..................................................................................................................................... 4
3. RÉGLEMENTATION ET NORMES DE CALCUL ........................................................................... 4
3-1) En Super Structure .............................................................................................................. 4
3-2) En Fondation ..................................................................................................................... 4
3-3) Des charges et surcharges ................................................................................................. 4
4. COMBINASSIONS D’ACTIONS ................................................................................................. 5
4-1) Cas des charges et Surcharges .......................................................................................... 5
4-2) Cas de charges .................................................................................................................. 5
4-3) Combinaisons ................................................................................................................... 5
5. Résistance au feu.................................................................................................................. 5
6. METHODES DE CALCUL ........................................................................................................... 6
7. Résultats de par Calcul numérique .......................................................................................... 6
7-1) Réactions cas de charge la plus défavorable .................................................................... 6
8. Notes de Calculs des éléments de Structure............................................................................. 7
8-1) NC Semelle la plus défavorable ........................................................................................ 7
8-2) NC Longrines de longue portée ....................................................................................... 13
8-3) NC Poteaux le plus Chargé ............................................................................................. 18
8-4) NC Voile de longue portée .............................................................................................. 20
8-5) NC Dalle pleine ............................................................................................................... 24
9. ANNEXES ............................................................................................................................... 27
Page 2 sur 27
Page 62 of 139
1. PRESENTATION DU PROJET
I-1) Objet de l’étude
L’ouvrage faisant l’objet dans notre étude de l’extension Local Electrique. Il est question pour
nous dans cette note de calcul de dimensionner les éléments porteurs de ce local qui sont :
Semelles, Amorces, Longrines, Dallage du sol, Voile et dalle pleine.
I-2) Descriptions de la structure
Le local existant subira une démolition sur un de ces parements et sera agrandi vers le coté
démoli afin d’obtenir un volume intérieur de 49,5 m3, soit une Longueur de 5,5 m, une Largeur
de 3 m et une Hauteur de 3 m.
L’ossature portante de ce local est constituée de :
- Semelles isolées ayant pour but de transmettre les efforts normaux reçu par les amorces
poteaux au sol
- Amorces poteaux qui reprennent les charges des poteaux et longrines
- Longrines reprenant les charges des voiles
- Poteaux reprenant les charges de la dalle pleine
- Voiles reprenant les charges de la dalle pleine et jouant le rôle de coupe-feu en cas
d’incendie
- Dalle pleine Jouant de rôle de couverture et de coupe-feu en cas d’incendie
Ce Local doit abriter des dispositifs électriques suspendus sur les côtés des parois en Voile
I-3) Méthodologie
La méthode de travail utilisée sera la suivante :

- Rappel des caractéristiques des matériaux et du sol
- Rappel des règlementations et Normes de calcul
- Cas de charges et combinaisons d’actions
- Méthode de calcule
- Note de calcul et plan d’exécution des différents éléments de structure
Page 3 sur 27
Page 63 of 139
2. CARACTERISTIQUES DES MATERIAUX
2-1) Béton
• 𝒇𝒄𝟐𝟖 = 20 MPa
• 𝑬𝒄𝒎 = 32 000 MPa
• Coefficient de Poisson : 𝒗 =0,2
• Coefficient Partiel du béton : 𝜸𝒃 =1,5
2-2) Acier pour le Béton Armé
• Acier à haute adhérence (HA) de nuance Fe E500

• Classe B
• Limite d’élasticité garantie Fe =500 MPa
• 𝑬𝒔 = 200 GPa
• Coefficient Partiel de l’acier : 𝜸𝒃 =1,15
• Fissuration préjudiciable pour tous éléments de structures au contact du sol et non
préjudiciable ailleurs
• Enrobage 5 cm en parement en contact avec le sol et 3 cm ailleurs
2-3) Sol
Le Sol de la fondation devra être compacté de façon à obtenir les contraintes suivantes :
• Contrainte ultime : 𝝈𝒖𝒍𝒕𝒎 = 0,3 Mpa
• Contrainte ultime : 𝝈𝑬𝑳𝑼 = 0,15 MPa
• Contrainte ultime : 𝝈𝑬𝑳𝑺 = 0,1 MPa
3. RÉGLEMENTATION ET NORMES DE CALCUL

3-1) En Super Structure
• Béton Armé : Fascicule N°62-Titre I-Règles technique de Conception et Calcul des Ouvrages et
Construction béton armé suivant la méthode des Etats limites-BAEL 91révisé 99
3-2) En Fondation
• Fascicule 62 titre V – Règles techniques de conception et de calcul des fondations des ouvrages
de Génie Civil
• Fondation DTU 13.12 (Règles pour calcul des fondations superficielles)
3-3) Des charges et surcharges
• Charge Permanentes : NF P 06-004

• Charge d’exploitation : NF P 06-001
Page 4 sur 27
Page 64 of 139
4. COMBINASSIONS D’ACTIONS
4-1) Cas des charges et Surcharges
Charges permanentes
A10 : Béton armé…………………………………………………………………25 KN/m3
A20 : Etanchéité multicouche + isolant thermique…………………………………0,12 KN/m2
A30 : Mortier ……………………………………………………………...………22KN/m3
A40 : Enduit sur mur 0.03 x 22 ………………………………………………………...0,66 KN/m2
Charges d’exploitation
B10 : Local Technique……………………………………………………………………1.50 KN/m2
B20 : Charge d’entretiens …………………………………………………………………1 KN/m2
4-2) Cas de charges
Gp : Poids propre de la structure

G : Charge permanente
Q : Charge d’exploitation
Remarque : les charges permanentes et d’exploitation du dallage du sol y compris son poids propre
seront repris par le remblai compacté.
G=22x0.1+0.12 =2,32 KN/m2
Q=1 KN/m2
4-3) Combinaisons
Tableau 1 : Combinaisons de Charges
Les combinaisons ont été générées automatiquement dans le logiciel Robot 2019
5. Résistance au feu
Résistance au feu pour les éléments de structure :
1 h pour tous les éléments de structures
Page 5 sur 27
Page 65 of 139
6. METHODES DE CALCUL
Les Calculs sont effectués à l’aide du logiciel ROBOT STRUCTURE ANALYS PROFESIONNEL 2019.
Figure 2 : Modélisation de l’ouvrage sur Robot 2019
7. Résultats de par Calcul numérique

7-1) Réactions cas de charge la plus défavorable
Tableau 2 : Réaction cas de charge la plus défavorable
Page 6 sur 27
Page 66 of 139
Figure 2 : Réaction cas de charge la plus défavorable
8. Notes de Calculs des éléments de Structure

8-1) NC Semelle la plus défavorable
Semelle isolée : S1 Nombre : 4

1.1 Données de base
1.1.1 Principes
• Norme pour les calculs géotechniques : DTU 13.12

• Norme pour les calculs béton armé : BAEL 91 mod. 99
• Forme de la semelle : libre
1.1.2 Géométrie:
A = 1,10 (m) a = 0,20 (m)

B = 1,10 (m) b = 0,20 (m)
h1 = 0,25 (m) ex = 0,00 (m)
h2 = 0,70 (m) ey = 0,00 (m)
h4 = 0,05 (m)
a' = 20,0 (cm)

Page 7 sur 27
Page 67 of 139
b' = 20,0 (cm)
c1 = 5,0 (cm)
c2 = 3,0 (cm)
1.1.3 Matériaux
• Béton : C20/25 ; résistance caractéristique = 20,00 MPa

Poids volumique = 2501,36 (kG/m3)
• Armature longitudinale : type HA 500 résistance caractéristique =
500,00 MPa
• Armature transversale : type RL 235 résistance caractéristique =
235,00 MPa
• Armature additionnelle : : type HA 500 résistance caractéristique =
500,00 MPa
1.1.4 Chargements:
Charges sur la semelle:

Cas Nature Groupe N Fx Fy Mx My
(kN) (kN) (kN) (kN*m) (kN*m)
EFF/1=1*1.33 + 2*1.33 + 3*1.50 de calcul ---- 135,36 0,61 -0,82 0,00 -0,00
EFF/2=1*1.33 + 2*1.33 de calcul ---- 125,60 0,57 -0,76 0,00 -0,00
EFF/3=1*1.00 + 2*1.00 + 3*1.50 de calcul ---- 103,96 0,47 -0,63 0,00 -0,00
EFF/4=1*1.00 + 2*1.00 de calcul ---- 94,20 0,42 -0,57 0,00 -0,00
EFF/5=1*1.33 + 2*1.33 de calcul ---- 125,60 0,57 -0,76 0,00 -0,00
EFF/6=1*1.00 + 2*1.00 de calcul ---- 94,20 0,42 -0,57 0,00 -0,00
DEP/1=1*1.00 + 2*1.00 + 3*1.00 de calcul ---- 100,71 0,45 -0,61 0,00 -0,00
DEP/2=1*1.00 + 2*1.00 de calcul ---- 94,20 0,42 -0,57 0,00 -0,00
Charges sur le talus:

Cas Nature Q1
(kN/m2)
1.1.5 Liste de combinaisons

1/ ELU : EFF/1=1*1.33 + 2*1.33 + 3*1.50 N=135,36 Fx=0,61 Fy=-0,82
2/ ELU : EFF/2=1*1.33 + 2*1.33 N=125,60 Fx=0,57 Fy=-0,76
3/ ELU : EFF/3=1*1.00 + 2*1.00 + 3*1.50 N=103,96 Fx=0,47 Fy=-0,63
4/ ELU : EFF/4=1*1.00 + 2*1.00 N=94,20 Fx=0,42 Fy=-0,57
5/ ELU : EFF/5=1*1.33 + 2*1.33 N=125,60 Fx=0,57 Fy=-0,76
6/ ELU : EFF/6=1*1.00 + 2*1.00 N=94,20 Fx=0,42 Fy=-0,57
7/ ELS : DEP/1=1*1.00 + 2*1.00 + 3*1.00 N=100,71 Fx=0,45 Fy=-0,61
8/ ELS : DEP/2=1*1.00 + 2*1.00 N=94,20 Fx=0,42 Fy=-0,57
9/* ELU : EFF/1=1*1.33 + 2*1.33 + 3*1.50 N=135,36 Fx=0,61 Fy=-0,82
10/* ELU : EFF/2=1*1.33 + 2*1.33 N=125,60 Fx=0,57 Fy=-0,76
11/* ELU : EFF/3=1*1.00 + 2*1.00 + 3*1.50 N=103,96 Fx=0,47 Fy=-0,63
12/* ELU : EFF/4=1*1.00 + 2*1.00 N=94,20 Fx=0,42 Fy=-0,57
13/* ELU : EFF/5=1*1.33 + 2*1.33 N=125,60 Fx=0,57 Fy=-0,76
14/* ELU : EFF/6=1*1.00 + 2*1.00 N=94,20 Fx=0,42 Fy=-0,57
15/* ELS : DEP/1=1*1.00 + 2*1.00 + 3*1.00 N=100,71 Fx=0,45 Fy=-0,61
16/* ELS : DEP/2=1*1.00 + 2*1.00 N=94,20 Fx=0,42 Fy=-0,57
1.2 Dimensionnement géotechnique

1.2.1 Principes
Dimensionnement de la fondation sur:

• Capacité de charge
• Glissement
• Renversement
• Soulèvement
1.2.2 Sol:
Contraintes dans le sol: ELU = 0.15 (MPa) ELS = 0.10 (MPa)
Niveau du sol: N1 = 0,00 (m)

Niveau maximum de la semelle: Na = 0,00 (m)
Niveau du fond de fouille: Nf = -1,00 (m)
Page 8 sur 27
Page 68 of 139
Argiles et limons fermes
• Niveau du sol: 0.00 (m)
• Poids volumique: 2039.43 (kG/m3)
• Poids volumique unitaire: 2692.05 (kG/m3)
• Angle de frottement interne: 30.0 (Deg)
• Cohésion: 0.02 (MPa)
1.2.3 États limites
Calcul des contraintes
Type de sol sous la fondation: uniforme

Combinaison dimensionnante ELU : EFF/1=1*1.33 + 2*1.33 + 3*1.50 N=135,36
Fx=0,61 Fy=-0,82
Coefficients de chargement: 1.35 * poids de la fondation
1.35 * poids du sol
Résultats de calculs: au niveau du sol
Poids de la fondation et du sol au-dessus de la fondation: Gr = 33,06 (kN)
Charge dimensionnante:
Nr = 168,42 (kN) Mx = 0,78 (kN*m) My = 0,58 (kN*m)
Excentrement de l'action de la charge:
eB = -0,00 (m) eL = 0,00 (m)
Dimensions équivalentes de la fondation:
B' = B - 2|eB| = 1,10 (m)
L' = L - 2|eL| = 1,09 (m)
Épaisseur du niveau: Dmin = 0,95 (m)
Méthode de calculs de la contrainte de rupture: pressiométrique de contrainte

(ELS), (DTU 13.12, 3.22)
Rectification
q ELS = 0.10 (MPa)

qu = 0.30 (MPa)
ple* = 0,35 (MPa)

De = Dmin - d = 0,05 (m)
kp = 0,81
i = 0,99
q'0 = 0,02 (MPa)
qu = kp * (ple*) * i + q'0 = 0,30 (MPa)
Butée de calcul du sol:

qlim = qu / f = 0.15 (MPa)
f = 2,00
Contrainte dans le sol: qref = 0.14 (MPa)

Coefficient de sécurité: qlim / qref = 1.047 > 1
Soulèvement
Soulèvement ELU
Combinaison dimensionnante ELU : EFF/4=1*1.00 + 2*1.00 N=94,20 Fx=0,42
Fy=-0,57
1.00 * poids du sol
Nr = 118,69 (kN) Mx = 0,54 (kN*m) My = 0,40 (kN*m)
Surface de contact s = 100,00 (%)
slim = 10,00 (%)
Page 9 sur 27
Page 69 of 139
Soulèvement ELS
Combinaison défavorable: ELS : DEP/2=1*1.00 + 2*1.00 N=94,20 Fx=0,42
Fy=-0,57
1.00 * poids du sol
Nr = 118,69 (kN) Mx = 0,54 (kN*m) My = 0,40 (kN*m)
Surface de contact s = 100,00 (%)
slim = 100,00 (%)
Glissement

Fx=0,61 Fy=-0,82
1.00 * poids du sol
Nr = 159,85 (kN) Mx = 0,78 (kN*m) My = 0,58 (kN*m)
Dimensions équivalentes de la fondation: A_ = 1,10 (m) B_ = 1,10 (m)
Surface du glissement: 1,21 (m2)
Cohésion: C = 0.02 (MPa)
Coefficient de frottement fondation - sol: tg() = 0,58
Valeur de la force de glissement F = 1,02 (kN)
Valeur de la force empêchant le glissement de la fondation:
- su niveau du sol: F(stab) = 104,12 (kN)
Stabilité au glissement: 101.8 > 1
Renversement
Autour de l'axe OX
Fx=0,61 Fy=-0,82
1.00 * poids du sol
Nr = 159,85 (kN) Mx = 0,78 (kN*m) My = 0,58 (kN*m)
Moment stabilisateur: Mstab = 87,91 (kN*m)
Moment de renversement: Mrenv = 0,78 (kN*m)
Stabilité au renversement: 112.9 > 1
Autour de l'axe OY
Combinaison défavorable: ELU : EFF/1=1*1.33 + 2*1.33 + 3*1.50 N=135,36
Fx=0,61 Fy=-0,82
1.00 * poids du sol
Nr = 159,85 (kN) Mx = 0,78 (kN*m) My = 0,58 (kN*m)
Moment stabilisateur: Mstab = 87,91 (kN*m)
Moment de renversement: Mrenv = 0,58 (kN*m)
Stabilité au renversement: 151.5 > 1
Page 10 sur 27
Page 70 of 139
1.3 Dimensionnement Béton Armé
1.3.1 Principes
• Fissuration : préjudiciable
• Milieu : non agressif
• Prise en compte de la condition de non-fragilité : oui
1.3.2 Analyse du poinçonnement et du cisaillement
Poinçonnement

Fx=0,61 Fy=-0,82
1.00 * poids du sol
Nr = 159,85 (kN) Mx = 0,78 (kN*m) My = 0,58 (kN*m)
Longueur du périmètre critique: 1,59 (m)
Force de poinçonnement: 86,80 (kN)
Hauteur efficace de la section heff = 0,25 (m)
Contrainte de cisaillement: 0,22 (MPa)
Contrainte de cisaillement admissible: 0,60 (MPa)
Coefficient de sécurité: 2.74 > 1
1.3.3 Ferraillage théorique
Semelle isolée:
Aciers inférieurs:
ELU : EFF/1=1*1.33 + 2*1.33 + 3*1.50 N=135,36 Fx=0,61 Fy=-0,82

My = 14,43 (kN*m) Asx = 2,14 (cm2/m)
ELU : EFF/1=1*1.33 + 2*1.33 + 3*1.50 N=135,36 Fx=0,61 Fy=-0,82

Mx = 14,51 (kN*m) Asy = 2,15 (cm2/m)
As min = 1,95 (cm2/m)
Aciers supérieurs:
A'sx = 0,00 (cm2/m)
A'sy = 0,00 (cm2/m)
As min = 0,00 (cm2/m)
Fût:
Armature longitudinale A = 3,20 (cm2) A min. = 3,20 (cm2)
A = 2 * (Asx + Asy)
Asx = 0,80 (cm2) Asy = 0,80 (cm2)
1.3.4 Ferraillage réel
2.3.1 Semelle isolée:

Aciers inférieurs:
En X:
9 HA 500 6 l = 1,22 (m) e = 1*-0,48 + 8*0,12
En Y:
9 HA 500 6 l = 1,22 (m) e = 1*-0,48 + 8*0,12
Aciers supérieurs:
Page 11 sur 27
Page 71 of 139
2.3.2 Fût
Armature longitudinale
Armature transversale
6 RL 235 6 l = 0,67 (m) e = 1*0,13 + 3*0,20 + 2*0,09
Attentes
Armature longitudinale
4 HA 500 12 l = 1,96 (m) e = 1*-0,07 + 1*0,14
2 Quantitatif:
• Volume de Béton = 1,32 (m3)
• Surface de Coffrage = 6,64 (m2)
• Acier HA 500
• Poids total = 47,28 (kG)
• Densité = 35,76 (kG/m3)
• Diamètre moyen = 7,6 (mm)
• Liste par diamètres:
Diamètre Longueur Nombre:

(m)
6 1,22 72
12 1,96 16
• Acier RL 235

(m)
6 0,67 24
Page 12 sur 27
Page 72 of 139
8-2) NC Longrines de longue portée
1 Niveau :
• Nom : FONDATION
• Niveau de l’étage : ---
• Tenue au feu :0h
• Fissuration : préjudiciable
2 Poutre: Lgn A01&02 Nombre: 1

2.1 Caractéristiques des matériaux:
• Béton : fc28 = 20,00 (MPa) Densité = 2501,36 (kG/m3)

• Armature longitudinale : type HA 500 fe = 500,00 (MPa)
• Armature transversale : type RL 235 fe = 235,00 (MPa)
• Armature additionnelle: : type HA 500 fe = 500,00 (MPa)
2.2 Géométrie:
2.2.1 Désignation Position APG L APD
(m) (m) (m)
P1 Travée 0,20 2,60 0,20
Section de 0,00 à 2,60 (m)

20,0 x 20,0 (cm)
Pas de plancher gauche
Pas de plancher droit
2.3 Hypothèses de calcul:
• Règlement de la combinaison : BAEL 91

• Calculs suivant : BAEL 91 mod. 99
• Dispositions sismiques : non
• Poutres préfabriquées : non
• Enrobage : Aciers inférieurs c = 3,0 (cm)
: latéral c1 = 3,0 (cm)
: supérieur c2 = 3,0 (cm)
• Tenue au feu : forfaitaire
• Coefficient de redistribution des moments sur appui : 0,80
• Ancrage du ferraillage inférieur:
• appuis de rive (gauche) : Auto
• appuis de rive (droite) : Auto
• appuis intermédiaires (gauche) : Auto
• appuis intermédiaires (droite) : Auto
2.4 Chargements:
2.5 Résultats théoriques:
2.5.1 Sollicitations ELU
Désignation Mtmax. Mtmin. Mg Md Vg Vd

(kN*m) (kN*m) (kN*m) (kN*m) (kN) (kN)
P1 0,39 -0,00 0,15 0,14 0,97 -1,02
Page 13 sur 27
Page 73 of 139
-10
[kN*m]
-5
10
[m]
15
0 0.5 1 1.5 2 2.5 3
Moment fléchissant ELU: Mu Mru Mtu Mcu
30
[kN]
20
10
-10
-20
[m]
-30
0 0.5 1 1.5 2 2.5 3
Effort transversal ELU: Vu Vru Vcu(cadres) Vcu(total)
2.5.2 Sollicitations ELS

P1 0,29 0,00 -0,05 -0,06 0,72 -0,76
Page 14 sur 27
Page 74 of 139
-6
[kN*m]
-4
-2
6
[m]
8
0 0.5 1 1.5 2 2.5 3
Moment fléchissant ELS: Ms Mrs Mts Mcs
0.8
[kN]
0.6
0.4
0.2
-0.2
-0.4
-0.6
[m]
-0.8
0 0.5 1 1.5 2 2.5 3
Effort transversal ELS: Vs Vrs
0.005
[0.1%]
-0.005
-0.01
-0.015
[m]
-0.02
0 0.5 1 1.5 2 2.5 3
Déformations: Ats Acs Bs
0.5
[MPa]
-0.5
-1
-1.5
[m]
-2
0 0.5 1 1.5 2 2.5 3
Contraintes: Atss Acss Bss
2.5.3 Sollicitations ELU - combinaison rare

P1 0,00 0,00 0,00 0,00 0,00 0,00
2.5.4 Sections Théoriques d'Acier
Désignation Travée (cm2) Appui gauche (cm2) Appui droit (cm2)

inf. sup. inf. sup. inf. sup.
P1 0,08 0,00 0,02 0,01 0,02 0,01
Page 15 sur 27
Page 75 of 139
2.5
[cm2]
2
1.5
1
0.5
0
0.5
1
1.5
2 [m]
2.5
0 0.5 1 1.5 2 2.5 3
Section d'acier en flexion: Abt Abr Abmin Ades Aver_gross
5
[cm2/m]
4
3
2
1
0
1
2
3
4 [m]
5
0 0.5 1 1.5 2 2.5 3
Section d'acier en cisaillement: Ast Ast_strut Asr AsHang
2.5.5 Flèches
Fgi - flèche due aux charges permanentes totales
Fgv - flèche de longue durée due aux charges permanentes
Fji - flèche due aux charges permanentes à la pose des cloisons
Fpi - flèche due aux charges permanentes et d'exploitation
Ft - part de la flèche totale comparable à la flèche admissible
Fadm - flèche admissible
Travée Fgi Fgv Fji Fpi Ft Fadm

(cm) (cm) (cm) (cm) (cm) (cm)
P1 0,0 0,0 0,0 0,0 0,0 0,6
-0.6
[cm]
-0.4
-0.2
0.2
0.4
[m]
0.6
0 0.5 1 1.5 2 2.5 3
Flèches: Fgi Fgv Fji Fpi F Fadm
2.5.6 Contrainte dans la bielle comprimée

Valeur admissible: 10,67 (MPa)
a/add bc A Atheor Ar

(m) (MPa) (cm2) (cm2)
Travée P1 Appui gauche

Vu = 0,97(kN)
Bielle inférieure 0,15 0,06 0,05 0,62
Travée P1 Appui droit
Page 16 sur 27
Page 76 of 139
Vu = 1,02(kN)
Bielle inférieure 0,15 0,07 0,05 0,62
•
2.6 Résultats théoriques - détaillés:
2.6.1 P1 : Travée de 0,20 à 2,80 (m)
ELU ELS ELU - comb. acc.
Abscisse M max. M min. M max. M min. M max. M min. A chapeau A travée A compr.
(m) (kN*m) (kN*m) (kN*m) (kN*m) (kN*m) (kN*m) (cm2) (cm2) (cm2)
0,20 0,15 -0,06 0,04 -0,05 0,00 0,00 0,01 0,02 0,00
0,38 0,25 -0,06 0,12 0,00 0,00 0,00 0,01 0,04 0,00
0,66 0,34 -0,00 0,23 0,00 0,00 0,00 0,00 0,06 0,00
0,94 0,37 -0,00 0,27 0,00 0,00 0,00 0,00 0,07 0,00
1,22 0,22 -0,00 0,03 0,00 0,00 0,00 0,00 0,03 0,00
1,50 0,08 -0,00 0,06 0,00 0,00 0,00 0,00 0,02 0,00
1,78 0,23 -0,00 0,01 0,00 0,00 0,00 0,00 0,04 0,00
2,06 0,39 -0,00 0,29 0,00 0,00 0,00 0,00 0,08 0,00
2,34 0,36 -0,00 0,24 0,00 0,00 0,00 0,00 0,07 0,00
2,62 0,25 -0,07 0,11 0,00 0,00 0,00 0,01 0,04 0,00
2,80 0,14 -0,08 0,04 -0,06 0,00 0,00 0,01 0,02 0,00
ELU ELS ELU - comb. acc.

Abscisse V max. V red. V max. V red. V max. V red.
(m) (kN) (kN) (kN) (kN) (kN) (kN)
0,20 0,97 0,97 0,72 0,72 0,00 0,00
0,38 0,73 0,73 0,55 0,55 0,00 0,00
0,66 0,37 0,37 0,27 0,27 0,00 0,00
0,94 -0,03 -0,03 -0,02 -0,02 0,00 0,00
1,22 0,34 0,34 0,26 0,26 0,00 0,00
1,50 -0,03 -0,03 -0,02 -0,02 0,00 0,00
1,78 -0,40 -0,40 -0,30 -0,30 0,00 0,00
2,06 -0,05 -0,05 -0,04 -0,04 0,00 0,00
2,34 -0,42 -0,42 -0,31 -0,31 0,00 0,00
2,62 -0,79 -0,79 -0,59 -0,59 0,00 0,00
2,80 -1,02 -1,02 -0,76 -0,76 0,00 0,00
Abscisse      *

(m) (MPa) (MPa) (MPa)
0,20 0,00 0,00 0,00 0,27 0,00 0,04
0,38 -0,00 0,00 -0,01 -0,60 0,00 -0,09
0,66 -0,01 0,00 -0,01 -1,02 0,00 -0,18
0,94 -0,01 0,00 -0,02 -1,26 0,00 -0,21
1,22 -0,00 0,00 -0,00 -0,12 0,00 -0,02
1,50 -0,00 0,00 -0,00 -0,27 0,00 -0,04
1,78 -0,00 0,00 -0,00 -0,06 0,00 -0,01
2,06 -0,01 0,00 -0,02 -1,34 0,00 -0,22
2,34 -0,01 0,00 -0,01 -1,05 0,00 -0,18
2,62 -0,00 0,00 -0,01 -0,56 0,00 -0,09
2,80 0,00 0,00 0,00 0,33 0,00 0,04
*- contraintes dans ELS, déformations en ELS
2.7 Ferraillage:
2.7.1 P1 : Travée de 0,20 à 2,80 (m)
Armature longitudinale:
• Aciers inférieurs
2 HA 500 12 l = 2,94 de 0,03 à 2,97
• Aciers de montage (haut)
2 HA 500 8 l = 2,94 de 0,03 à 2,97
• Chapeaux
2 HA 500 12 l = 0,94 de 0,03 à 0,97
2 HA 500 12 l = 0,94 de 2,03 à 2,97
Armature transversale:
20 RL 235 6 l = 0,67
e = 1*0,07 + 19*0,13 (m)
3 Quantitatif:
Page 17 sur 27
Page 77 of 139
• Acier HA 500

(m)
8 2,94 2
12 0,94 4
12 2,94 2
• Acier RL 235

(m)
6 0,67 20
8-3) NC Poteaux le plus Chargé
1 Niveau :
• Nom :
• Niveau de l’étage : ---
• Fissuration : peu préjudiciable
2 Poteau : Poteau12 Nombre: 1

• Béton : fc28 = 20,00 (MPa) Poids volumique = 2501,36 (kG/m3)

2.2 Géométrie:
2.2.1 Rectangle 20,0 x 20,0 (cm)
2.2.2 Epaisseur de la dalle = 0,15 (m)
2.2.3 Sous dalle = 2,98 (m)
2.2.4 Sous poutre = 2,98 (m)
2.2.5 Enrobage = 3,0 (cm)
• Calculs suivant : BAEL 91 mod. 99

• Dispositions sismiques : non
• Poteau préfabriqué : non
• Tenue au feu : calculée
• Prédimensionnement : non
• Prise en compte de l'élancement : oui
Page 18 sur 27
Page 78 of 139
• Compression : simple
• Cadres arrêtés : sous plancher
• Plus de 50% des charges appliquées: : après 90 jours
2.4 Chargements:
Cas Nature Groupe N

(kN)
EFF/1=1*1.33 + 2*1.33 + 3*1.50 de calcul 12 5,20
EFF/2=1*1.33 + 2*1.33 de calcul 12 4,52
EFF/3=1*1.00 + 2*1.00 + 3*1.50 de calcul 12 4,07
EFF/4=1*1.00 + 2*1.00 de calcul 12 3,39
EFF/5=1*1.33 + 2*1.33 de calcul 12 4,52
EFF/6=1*1.00 + 2*1.00 de calcul 12 3,39
DEP/1=1*1.00 + 2*1.00 + 3*1.00 cal.ELS 12 3,85
DEP/2=1*1.00 + 2*1.00 cal.ELS 12 3,39
2.5 Résultats théoriques :
2.5.1 Analyse de l'Elancement
Lu (m) K 
Direction Y: 3,15 1,00 54,56
2.5.2 Analyse détaillée
 = max (y ; z)

 = 54,56
 > 50
 = 0,6*(50/)^2) = 0,50
Br = 0,03 (m2)
A= 4,52 (cm2)
Nulim = [Br*fc28/(0,9*b)+A*Fe/s] = 340,99 (kN)
2.5.3 Ferraillage:
• Coefficients de sécurité
• global (Rd/Sd) = 65,52
• section d'acier réelle A = 4,52 (cm2)
2.6 Ferraillage:
Barres principales:
• 4 HA 500 12 l = 3,10 (m)
Armature transversale:
• 20 Cad RL 235 6 l = 0,67 (m)
e = 20*0,15 (m)
3 Quantitatif:
• Acier HA 500

(m)
Page 19 sur 27
Page 79 of 139
12 3,10 4
• Acier RL 235
Diamètre Longueur Nombre
8-4) NC Voile de longue portée
1 Niveau:
• Nom : RDC
• Niveau de l’étage : supérieur 0,00 (m)
• Position de l'étage : intermédiaire
2 Voile: Voile12
• Béton : fc28 = 20,00 (MPa) Densité = 2501,36 (kG/m3)

• Age du béton au chargement : 28
• Coefficient de comportement: q = 2,50
2.2 Géométrie:
Nom:
Longueur: 5,30 (m)

Epaisseur: 0,12 (m)
Hauteur: 3,00 (m)
Hauteur de la couronne: 0,00 (m)
Appui vertical: ---------
Conditions aux appuis : plancher aboutissant de deux côtés
Calculs suivant : BAEL 91 mod. 99

Enrobage : 3,0 (cm)
Page 20 sur 27
Page 80 of 139
2.4 Résultats théoriques:
2.4.1 Diagrammes
4.5
[cm2]
4
3.5
3
2.5
2
1.5
1
0.5 [m]
0
0 1 2 3 4 5
Ferraillage / Vertical Théorique Réel Principale vertical
[cm2]
2
1.5
0.5
[m]
0
0 1 2 3 4 5
Ferraillage / Horizontal Théorique Réel
3.5
[MPa]
3
2.5
1.5
0.5
[m]
0
0 1 2 3 4 5
ELU / Niveau supérieur / Contraintes normales Enveloppe Non armé Armé
3.5
[MPa]
3
2.5
1.5
0.5
[m]
0
0 1 2 3 4 5
ELU / Niveau moyen / Contraintes normales Enveloppe Non armé Armé
Page 21 sur 27
Page 81 of 139
3.5
[MPa]
3
2.5
1.5
0.5
[m]
0
0 1 2 3 4 5
ELU / Niveau inférieur / Contraintes normales Enveloppe Non armé Armé
2.4.2 Résultats théoriques - détaillés:

2.4.2.1 Combinaisons
2.4.2.1.1 Sollicitations ELU
ELU.1 - EFF/1=1*1.33 + 2*1.33 + 3*1.50/ 1.333 Gp +1.333 G +1.5 Q

ELU.2 - EFF/2=1*1.33 + 2*1.33/ 1.333 Gp +1.333 G
ELU.3 - EFF/3=1*1.00 + 2*1.00 + 3*1.50/ 1 Gp +1 G +1.5 Q
ELU.4 - EFF/4=1*1.00 + 2*1.00/ 1 Gp +1 G
ELU.5 - EFF/5=1*1.33 + 2*1.33/ 1.333 Gp +1.333 G
ELU.6 - EFF/6=1*1.00 + 2*1.00/ 1 Gp +1 G
2.4.2.2 Longueur de flambement
Lf' = 2,55 (m)

Lf'_rnf = 2,40 (m)
Lf = 2,55 (m)
Lf_rnf = 2,40 (m)
2.4.2.3 Elancement
 = 73,61
 rnf = 69,28
2.4.2.4 Coefficient 
 = 1,1(Age du béton au chargement :28)

 = 0,27
 rnf = 0,28
2.4.2.5 Résistance du voile non armé
 ulim = 3,31 (MPa)
2.4.2.6 Voile non armé
Combinaison dimensionnante: ELU 1

 max <  ulim => Voile non armé
0,08 < 3,31 (MPa)
2.4.2.7 Armatures de bord
2.4.2.7.1 Bord gauche
2.4.2.7.1.1 Raidisseur en flexion composé

Af L = 3,14 (cm2)
2.4.2.7.1.2 Potelets minimaux

Largeur: d':
d' = 0,12 (m)
2.4.2.7.2 Bord droit
2.4.2.7.2.1 Raidisseur en flexion composé

Af R= 3,14 (cm2)
2.4.2.7.2.3 Potelets minimaux

Largeur: d':
d' = 0,12 (m)
2.4.2.8 Cisaillement (BAEL91 A5.1,23)
Page 22 sur 27
Page 82 of 139
Armatures horizontales
Combinaison dimensionnante-ELU: ELU 1
Vu = 0,04 (kN)
 = 0,00 (MPa)
Ah = 0,00 (cm2/m)
2.5 Ferraillage:
Armatures verticales:
Zone
X0 X1 Nombre: Acier Diamètre Longueur Espacement
(m) (m) (mm) (m) (m)
0,00 2,64 20 HA 500 8,0 3,38 0,25
2,66 5,29 20 HA 500 8,0 3,38 0,25
X0 - Début de la zone
X1 - Fin de la zone
Armatures horizontales:
Type Nombre: Acier Diamètre A B C Espacement Forme
(mm) (m) (m) (m) (m)
droit 24 HA 500 6,0 5,24 0,00 0,00 0,25 00
Epingles:
Nombre: Acier Diamètre A B C Forme

(mm) (m) (m) (m)
240 RL 235 6,0 0,07 0,00 0,00 00
Armature de bord (Af):
Nombre: Acier Diamètre A B C Forme

(mm) (m) (m) (m)
Armatures longitudinales - gauche 4 HA 500 10,0 0,00 0,00 0,00
Armatures longitudinales - droite 4 HA 500 10,0 0,00 0,00 0,00
3 Quantitatif:
• Acier HA 500

(m)
8 3,38 40
8 5,24 24
10 3,48 8
• Acier RL 235

(m)
6 0,18 240
Page 23 sur 27
Page 83 of 139
8-5) NC Dalle pleine
Dalle15
1.1. Ferraillage :
• Type : Plancher BA
• Direction armatures principales : 0°
• Classe armatures principales : HA 500; résistance caractéristique = 500,00 MPa
• Diamètres des barres inférieures d1 = 1,2 (cm) d2 = 1,2 (cm)
supérieures d1 = 1,2 (cm) d2 = 1,2 (cm)
• Enrobage inférieur c1 = 3,0 (cm)
supérieur c2 = 3,0 (cm)
1.2. Béton
• Classe : C20/25; résistance caractéristique = 20,00 MPa

• Densité : 2501,36 (kG/m3)
1.3. Hypothèses
• Calculs suivant : NF EN 1992-1-1/NA:2007

• Méthode de calcul de la section d'acier : Analytique
• Fissuration
- lit supérieur : X0
- lit inférieur : X0
• Flèche admissible : 3,0 (cm)
• Vérification du poinçonnement : oui
• Type de calcul : flexion
1.4. Geométrie de la dalle

Epaisseur 0,15 (m)
Contour :
bord début fin longueur
x1 y1 x2 y2 (m)
1 0,00 6,50 4,00 6,50 4,00
2 4,00 6,50 4,00 0,00 6,50
3 4,00 0,00 0,00 0,00 4,00
4 0,00 0,00 0,00 6,50 6,50
Appui:
n° Nom dimensions coordonnées bord
(m) x y
9 ponctuel 0,20 / 0,20 3,40 5,90 —
0 linéaire 0,15 / 2,80 2,00 5,90 —
0 linéaire 5,30 / 0,15 3,40 3,25 —
10 ponctuel 0,20 / 0,20 0,60 5,90 —
0 linéaire 5,30 / 0,15 0,60 3,25 —
11 ponctuel 0,20 / 0,20 0,60 0,60 —
0 linéaire 0,15 / 2,80 2,00 0,60 —
12 ponctuel 0,20 / 0,20 3,40 0,60 —
* - présence du chapiteau
1.5. Résultats des calculs:
1.5.1. Moments maximaux + ferraillage pour la flexion
Ax(+) Ax(-) Ay(+) Ay(-)

Page 24 sur 27
Page 84 of 139
Ferraillage réelle (cm2/m):
4,57 4,57 4,57 4,57
Ferraillage théorique modifié (cm2/m):
4,52 4,52 4,52 4,52
Ferraillage théorique primaire (cm2/m):
4,52 4,52 4,52 4,52
Coordonnées (m):
0,00;6,50 0,00;5,57 0,00;6,50 1,00;6,50
1.5.2. Moments maximaux + ferraillage pour la flexion
Ax(+) Ax(-) Ay(+) Ay(-)

Symboles: section théorique/section réelle
Ax(+) (cm2/m) 4,52/4,57 4,52/4,57 4,52/4,57 4,52/4,57
Ax(-) (cm2/m) 4,52/4,57 4,52/4,57 4,52/4,57 0,01/4,57
Ay(+) (cm2/m) 4,52/4,57 4,52/4,57 4,52/4,57 4,52/4,57
Ay(-) (cm2/m) 0,00/4,57 0,00/4,57 0,00/4,57 4,52/4,57
ELS
Mxx (kN*m/m) 0,01 -0,10 0,01 0,12
Myy (kN*m/m) 0,07 0,02 0,07 -0,16
Mxy (kN*m/m) -0,06 -0,33 -0,06 -0,22
Nxx (kN/m) 0,02 -1,43 0,02 2,60

Nyy (kN/m) 0,45 -2,54 0,45 0,21
Nxy (kN/m) 0,26 0,36 0,26 1,11
ELU
Mxx (kN*m/m) 0,02 -0,14 0,02 0,16
Myy (kN*m/m) 0,10 0,02 0,10 -0,22
Mxy (kN*m/m) -0,08 -0,45 -0,08 -0,30
Nxx (kN/m) 0,03 -1,92 0,03 3,50

Nyy (kN/m) 0,60 -3,41 0,60 0,28
Nxy (kN/m) 0,36 0,48 0,36 1,49
Coordonnées (m) 0,00;6,50 0,00;5,57 0,00;6,50 1,00;6,50

Coordonnées* (m) 0,00;6,50;4,35 0,00;5,57;4,35 0,00;6,50;4,35 1,00;6,50;4,35
* - Coordonnées dans le repère global de la structure
1.5.4. Flèche
|f(+)| = 0,0 (cm) <= fdop(+) = 3,0 (cm)
|f(-)| = 0,0 (cm) <= fdop(-) = 3,0 (cm)
2. Chargements:
Cas Type Liste Valeur
1 poids propre 13A17 PZ Moins
2 (EF) surfacique uniforme 17 PZ=-2,32[kN/m2]
3 (EF) surfacique uniforme 17 PZ=-1,00[kN/m2]
Combinaison / Composante Définition

ELU/4 (1+2)*1.33+3*1.50
ELU/5 (1+2)*1.33
ELU/6 (1+2)*1.00+3*1.50
ELU/7 (1+2)*1.00
ELU/8 (1+2)*1.33
ELU/9 (1+2)*1.00
ELS/10 (1+2+3)*1.00
ELS/11 (1+2)*1.00
Page 25 sur 27
Page 85 of 139
3. Résultats théoriques - disposition des armatures
Liste de solutions:
Ferraillage par barres
Solution n° Armatures Poids total
Diamètre / Poids (kG)
1 - 373,19
2 - 375,25
3 - 375,25
4 - 375,25
5 - 375,25
6 - 377,30
Résultats pour la solution n° 1

Zones de ferraillage
Ferraillage inférieur
Nom coordonnées Armatures adoptées At Ar
x1 y1 x2 y2  [mm] / [cm] [cm2/m]
[cm2/m]
1/1- Ax Principal 0,00 0,00 4,00 6,50 8,0 / 11,0 4,52 <
4,57
1/2- Ay Perpendiculaire 0,00 0,00 4,00 6,50 8,0 / 11,0 4,52 <
4,57
Ferraillage supérieur
Nom coordonnées Armatures adoptées At Ar
x1 y1 x2 y2  [mm] / [cm] [cm2/m]
[cm2/m]
1/1+ Ax Principal 0,00 0,00 4,00 6,50 8,0 / 11,0 4,52 <
4,57
1/2+ Ay Perpendiculaire 0,00 0,00 4,00 6,50 8,0 / 11,0
4,52 < 4,57
4. Quantitatif
• Périmètre de la dalle = 21,00 (m)
• Superficie des réservations = 0,00 (m2)
• Acier HA 500

(m)
8 3,94 118
8 6,44 72
Page 26 sur 27
Page 86 of 139
9. ANNEXES
Page 27 sur 27
Page 87 of 139
A 304
B A B
304
S1 S1
P1 P1
12 45
Lgn A01 20x20 P1 P1
2 2
ff :-1,05 m ff :-1,05 m
12 300 12 dalle pleine de 15 cm

dallage du sol d'épaisseur
8 cm sous remblai
compacté et ferrailler avec
les aciers RL6 en maille
carrée de 15cm Voile en BA de 12 cm
Lgn A03 20x20
Lgn A04 20x20

Semelles S1 : 1,1x1,1x0,25 m
0.00 3.00
530
526
550
Amorces : 20x20x0,75 m
8 NB : Sousbassement sous longrines pour parlier toutes 15
POTEAUX : 20x20x300 cm
quelconques afouillements
fond de fouille semelles :-1,05 m
S1 S1
Lgn A02 20x20

1 P1 P1 1
45 12
P1
P1
ff :-1,05 m ff :-1,05 m
PLAN DE FONDATION PLAN DE PLANCHER HAUT RDC
Ouvrage : Maître d'ouvrage: Maître d'oeuvre
LOCAL ELECTRIQUE SCDP GAROUA Art&Design
N° de plan: Titre: Echelle : Format : N° de projet : Dessinateur: Date : Etat du projet :
PROJET D'EXTENSION LOCAL ELECTRIQUE 1:50 A4 #Pln

001 Djapo Yintche Patrick 22/09/2022 APD
SCDP GAROUA Ingénieur de Conception
Page 88 of 139
0 X-X
Y
2x9
2
70
-70
3x20
3
5 25
45
55
-1.00 1 2
1.10
8x12
1.10
20
0 Y-Y
X
55
45
8x12
2x9
2
70
-70
3x20
1 3
55 55
5 25
45 20 45
1.10
-1.00 2
1.10
Pos. Armature Code Forme Acier Nombre
1 HA 12 l=1.96 00 HA 500 4
48
1.51
2 HA 6 l=1.22 00 HA 500 18
10
1.00
14
3 RL 6 l=68 31 RL 235 6
14
Tél. Fax Acier HA 500 = 11.8 kg

Fissuration préjudiciable Béton : C20/25 = 0.331 m3 Acier RL 235 = 0.898 kg
Surface du coffrage = 1.66 m2 Enrobage c1 = 5 cm, c2 = 3 cm
FONDATION S1 Nombre 4
Densité = 38.37 kg/ m3
Echelle pour la vue 1/20
PROJET EXTENSION LOCAL ELECTRIQUE SCDP GAROUA Page 1/1
Page 89 of 139
1.83
-17
0.0
1 HA 12 l=94 00 94 HA 500 4
A B
2 HA 12 l=2.94 00 2.94 HA 500 2
1 3 1
3 HA 8 l=2.94 00 2.94 HA 500 2
14
4 RL 6 l=68 31 RL 235 20
14
8
V1 2 P1 V2
-17
0.0
7 7
19x13
20 2.60 20
A-A B-B
20
20
4 4
20 20

Tenue au feu 0h Fissuration préjudiciable Reprise de bétonnage : Non Béton : C20/25 = 0.12 m3 Acier RL 235 = 2.99 kg
Surface du coffrage = 1.8 m2 Enrobage inférieur 3 cm Enrobage supérieur 3 cm
FONDATION Lgn A01&02 : P1 Nombre 1
Enrobage latéral 3 cm
Densité = 115.8 kg/ m3 Echelle pour la vue 1/20
PROJET EXTENSION LOCAL ELECTRIQUE SCDP GAROUA
Section 20x20Page 90 of 139 Diamètre moyen = 8.4mm Echelle pour la section 1/10 Page 1/1
1 HA 12 l=5.44 00 5.44 HA 500 4
-17
0.0
14
2 RL 6 l=68 31 RL 235 40
14
8
A B
1
V1 1 P1 V2
-17
0.0
2 2
39x13
20 5.10 20
A-A B-B
20
20
2 2
20 20

Tenue au feu 0h Fissuration préjudiciable Reprise de bétonnage : Non Béton : C20/25 = 0.22 m3 Acier RL 235 = 5.99 kg
Surface du coffrage = 3.3 m2 Enrobage inférieur 3 cm Enrobage supérieur 3 cm
FONDATION Lgn A03&04 : P1 Nombre 1
Densité = 115 kg/ m3 Echelle pour la vue 1/33
Section 20x20Page 91 of 139
Diamètre moyen = 8.68mm Echelle pour la section 1/10 Page 1/1
1 HA 12 l=3.10 00 3.10 HA 500 4

14
15
2 RL 6 l=68 31 RL 235 20
14
8
A
2.98
2.98
20x14
A-A
1 2
20
20
20
Tél. Fax Acier HA 500 = 11 kg Béton : C20/25 = 0.119 m3
Poteau
Acier RL 235 = 2.99 kg Surface du coffrage = 2.38 m2
RDC Enrobage 3 cm

Section 20x20 Echelle pour la vue 1/25
Echelle pour la section 1/10 Page 1/1
Page 92 of 139
1 HA 8 l=3.38 00 2.94 HA 500 40
0
B
1 B-B 2 HA 8 l=5.24 00 5.24 HA 500 24
13
3 RL 6 l=18 00 5 7 RL 235 240
3
2
A
3.00
11x25
3
1
9
3
5.30 12
1 A-A
2x4
12
3
3
5.30
Tél. Fax Acier HA 500 = 120 kg

Tenue au feu 1h Fissuration peu préjudiciable Béton : C20/25 = 1.91 m3 Acier RL 235 = 9.68 kg
Surface du coffrage = 31.8 m2 Enrobage inférieur 3 cm
RDC Voile12 Nombre 1
Section 12x300
Page 93 of 139
4 HA 10 l=3.48 3.48 HA 500 8
0
D
4 D-D
3.00
2.97
C
3
5.30 12
4 C-C
12
3x4
5.30
Tél. Fax Acier HA 500 = 120 kg

Tenue au feu 1h Fissuration peu préjudiciable Béton : C20/25 = 1.91 m3 Acier RL 235 = 9.68 kg
Surface du coffrage = 31.8 m2 Enrobage inférieur 3 cm
RDC Voile12 Nombre 1
Section 12x300
Page 94 of 139
38 50
83
D1
6.50
5.10
0.15
50 83
38
50 83 38 50
38 2.60 83
4.00
, Tél. Fax
Béton : C20/25 = 3.9 m3 Enrobage
Niveau RDC Elément: Dalle15
Surface du coffrage = 26 m2
supérieur = 3 cm
inférieur = 3 cm
Sujet: PROJET EXTENSION LOCAL ELECTRIQUE SCDPDessin:
GAROUA COFFRAGE DE LA DALLE
Page 95 of 139
Echelle : 1/75 Date : 23/09/22 Page 1/4
38 50
83
6.50
5.10
2
50 83
38
1
50 83 38 50
38 2.60 83
4.00
, Tél. Fax
Ferraillage : HA 500 = 366 kg
supérieur = 3 cm
inférieur = 3 cm
GAROUA FERRAILLAGE
Page 96 of 139
INFERIEUR Echelle : 1/75 Date : 23/09/22 Page 2/4
38 50
2
83
6.50
5.10
50 83
38
1
50 83 38 50
38 2.60 83
4.00
, Tél. Fax
supérieur = 3 cm
inférieur = 3 cm
GAROUA FERRAILLAGE
Page 97 of 139
SUPERIEUR Echelle : 1/75 Date : 23/09/22 Page 3/4
1 HA 8 l=3.94 00 3.94 HA 500 118
2 HA 8 l=6.44 00 6.44 HA 500 72
, Tél. Fax
supérieur = 3 cm
inférieur = 3 cm
GAROUA NOMENCLATURE
Page 98 of 139
Date : 23/09/22 Page 4/4
Plans, schémas, synoptiques
et détails techniques ;
Page 99 of 139
PLANS D’EXECUTIONS
H 0.00 H 3.00
PROJET D’EXTENSION D’UN LOCAL ELECTRICITE

Echelle X M.OE : SCDP
Page 100 of 139

Page 101 of 139
Page 102 of 139
Plan d’implantation des ouvrages,
installation et équipements ;
Page 103 of 139

PLANS D’IMPLANTATION
H 0.00 H 3.00
PROJET D’EXTENSION D’UN LOCAL ELECTRICITE

Echelle X M.OE : SCDP
Page 104 of 139

Planning de prévisionnel détaillé y
compris jalon et point d’arrêt du
projet ;
Page 105 of 139

PLANNING PREVISIONNEL DES TRAVAUX
Semaine 1 Semaine 2 Semaine 3 Semaine 4 Semaine 5 Semaine 6 Semaine 7

et 8
Travaux préliminaires
Démolitions
Terrassements
Fouilles Fondations
Maçonneries Fondation
Elévations voile 1
Elévations voile 2
Elévations voile 3
Coulage de la dalle
Etanchéité sur dalle et Peinture

Menuiserie Métallique
Electricité
Extérieur et raccord divers interne
Page 106 of 139

Plan d’installation chantier
Page 107 of 139

PLAN D’INSTALLATION DU CHANTIER
Barriere de la SCDP
Accès
Clôture du chantier
Etabli
Le
chantier Espace de Bureau
dégagement pour
secours
Repos
Barriere de la SCDP
Page 108 of 139

Liste de matériels et outillages
Page 109 of 139

LISTE DU MATÉRIEL DE CHANTIER
Petit outillage génie civil
 marteau,
 arrache clous,
 scie,
 meules portatives,
 Chignole
 Massettes
 Cisaille
 Tenailles
 Griffes
 Tuyaux
 Pelle
 Brouette
 Marteau
 Truelle
 Taloche
 Tournevis testeur
 Pince à dénuder
 Pince coupante Taloche
 Echelle
 Échafaudage
Page 110 of 139

Fiches techniques du matériel
électrique à fournir
Page 111 of 139

FICHE TECHNIQUE
CODE ARTICLE : 12111362
Fils et câbles > Bâtiment et Tertiaire > Installations rigides > U 1000 R2V âme cuivre > U 1000 R2V 1,5 à 4 mm²
DÉSIGNATION ARTICLE : U 1000 R2V 3G1,5 C50
PHOTOS ET SCHÉMAS
+ DE VISUELS SUR WWW.SERMES.FR
CARACTÉRISTIQUES DÉTAILLÉES CARACTÉRISTIQUES GÉNÉRALES
Code article 12111362 DESCRIPTIF COURT

câbles rigides d'alimentation et de commande
EAN 13 8009929051744 conducteurs cuivre massif
gaine PVC résistant aux UV
Âme cuivre nu massif, classe 1
APPLICATIONS
Isolation polyéthylène réticulé (XLPE) Installations domestiques ou tertiaires et industrielles.
Assemblage ruban séparateur et/ou gaine de bourrage INSTALLATION

• Sans protection mécanique complémentaire, en plein air, ces
Gaine externe PVC noir, UV câbles peuvent être installés fixés aux parois ou sur chemins de
câbles, tablettes, conduits, passerelles ou autres supports.
Tension de service 600 / 1000 V AC • Pour pose enterrée, prévoir des protections complémentaires :
Uo/U 900 / 1500 V DC - dalles, tuiles, briques
- gaines, caniveaux, goulottes
Tension d'essai 3500 V AC pendant 5 mn - conduits et fourreaux.
8400 V DC pendant 5 mn
Plage de de - 25°C à + 60°C

température
Photographies non contractuelles Mise à jour le 12/10/2022
www.sermes.fr - Tél. + 33 (0)3 88 40 72 00 - E-mail :Page 112 of 139

cables@sermes.fr 1/3
FICHE TECHNIQUE
Température max. en régime permanent : INFORMATIONS COMPLÉMENTAIRES

admissible à l'âme + 90°C Dans les locaux soumis aux risques d'explosion BE3, ils seront
en régime de court-circuit : installés avec une protection électrique et mécanique appropriée,
+ 250°C
dans ce cas on réduira les intensités admissibles de 15% (voir
recommandations de la norme d'installation NF C 15-100 article
Rayon de courbure fixe : 6 x ø
424-8-BE3).
Traction statique 15 N/mm² de section cuivre NORME COURTE

NF C 32-321 ou XP C 32-321.
Traction 50 N/mm² de section cuivre
dynamique NORMES
NF C 32-321 ou XP C 32-321(**) : câbles rigides isolés au
Repérage couleurs selon HD 308 S2, à partir de 7 polyéthylène réticulé sous gaine de protection en polychlorure de
conducteurs conducteurs, noirs numérotés vinyle - série U-1000 R2V.
Non propagation de la flamme : IEC 60332-1 / NF C 32-070 2.1
Marquage NF USE U-1000 R2V - n G s - n° d'usine + catégorie C2.
marquage métrique + n° de lot Essai de résistance climatique incluant le rayonnement UV.
RoHS : directive européenne 2011/65/UE.
Section 1,5 mm² Règlementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca.
Section complète 3 G 1,5 mm²
ROHS
ø gaine externe ap 10 mm 1
prox. (2)
Intensité en régime 26 A
permanent air libr
e 30°c (1)
permanent enterré
20°c (1)
Chute de tension 25 V/A/km

cos. ? = 0,8
Conditionnement C50
Conditionnement Couronne
Longueur 50
conditionnement
Mini de coupe PC m
sans frais

FICHE TECHNIQUE
CARACTÉRISTIQUES DÉTAILLÉES
(1) (1) Intensités maximales (lz) valables pour :

- 3 câbles unipolaires posés en trèfle dans
un système triphasé
- câble à 3, 4 et 5 conducteurs, utilisé dans
- câble 2x ou 3G, utilisé dans un circuit
monophasé
- pose seule sur chemin de câble à l'air libre
à 30°C
- pose seule dans un sol à 20°C.
Si les conditions d'installation sont
différentes, par exemple ; groupement de
plusieurs câbles, rayonnement solaire, pose
en caniveau ou pose enterrée sous fourreau,
etc, il conviendra d'appliquer des facteurs de
correction selon NF C 15-100.
(*) (*) Valeurs données à titre indicatif et

variables selon fabrication.
(**) (**) Nouvelle norme XP C 32-321 : repérage

des sections par code couleurs sur la gaine
et essais de résistance aux conditions
climatiques extrêmes et au rayonnement
solaire UV.
Poids article 103,000 Kg/Km
Poids cuivre 41,400 kg/km
Masse approx 108 kg/km
TÉLÉCHARGEMENT
PAGE CATALOGUE (1.3 MO)
DÉCLARATION DE PERFORMANCE
VISUELS (0.27 MO)

Powered by TCPDF (www.tcpdf.org)
FICHE TECHNIQUE
Fils et câbles > Bâtiment et Tertiaire > Installations rigides > U 1000 Armé > U 1000 RVFV RH 6 à 185 mm²
DÉSIGNATION ARTICLE : U 1000 RVFV RH 4G10 TGL
PHOTOS ET SCHÉMAS

câbles rigides d'alimentation
Âme cuivre nu câblé, classe 2 conducteurs cuivre câblé
armure feuillards acier
Isolation polyéthylène réticulé (XLPE) gaine PVC RH (aliphatiques) + UV
Gaine interne thermoplastique APPLICATIONS

Installations industrielles nécessitant une protection renforcée.
Armure 2 feuillards en acier épaisseur 0,2 mm, posés Colonnes montantes d'immeuble.
en hélice à recouvrement Zone ATEX.
En cas de température de service élevée.
Gaine externe PVC noir, RH + UV Protection anti-rongeurs.
Tension de service 600 / 1000 V AC

Uo/U 900 / 1500 V DC
Tension d'essai 3500 V AC pendant 5 mn


température

FICHE TECHNIQUE
Température max. en régime permanent : INSTALLATION

admissible à l'âme + 90°C • Sans protection mécanique complémentaire, en plein air, ces
en régime de court-circuit : câbles peuvent être installés fixés aux parois ou sur chemins de
+ 250°C
• Pour pose directe enterrée sans protection.
• Dans les locaux soumis aux risques d'explosion BE3, ils seront
installés avec une protection électrique appropriée. Dans ce cas
Traction statique 15 N/mm² de section cuivre on réduira les intensités admissibles de 15% (voir
Traction 50 N/mm² de section cuivre 424-8-BE3).
dynamique
INFORMATIONS COMPLÉMENTAIRES
Repérage couleurs selon HD 308 S2 L'utilisation de câbles à conducteurs en cuivre multibrins de
conducteurs classe 2 facilite la pose et assure une meilleure connexion dans
les bornes de raccordement avec une tenue améliorée aux
Marquage NF USE U-1000 RVFV - n G s - n° d'usine + vibrations.
marquage métrique + n° de lot Gaine en PVC spécial qualité RH.
Convient aux hydrocarbures aliphatiques. En cas de présence
Section 10 mm² d'hydrocarbures aromatiques, il est nécessaire d'utiliser une
gaine spéciale de type PF ou TF (ETFE).
Section complète 4 G 10 mm² Convient pour zone ATEX.
ø gaine externe 20,5 mm NORME COURTE

approx. maxi NF C 32-322 ou XP C 32-322.
ø gaine externe 17 mm NORMES

approx. mini NF C 32-322 ou XP C 32-322(**) : câbles rigides isolés au
polyéthylène réticulé sous gaine de protection en PVC, armé -
ø gaine interne 14,8 mm série U-1000 RVFV.
approx. Non propagation de la flamme : IEC 60332-1 / NF C 32-070 2.1
catégorie C2.
Intensité en régime 71 A Essai de résistance climatique incluant le rayonnement UV.
permanent air libr RoHS : directive européenne 2011/65/UE.
e 30°c (1) Règlementation des Produits de Construction 305/2011.
permanent enterré ROHS
20°c (1) 1
Conditionnement TGL
Conditionnement Touret
Longueur à la coupe
conditionnement
Mini de coupe 60 m
sans frais

FICHE TECHNIQUE

monophasé
à 30°C
- pose seule directe dans un sol à 20°C.
(2) (2) Câbles non normalisés, leurs

caractéristiques techniques se réfèrent à la
norme NF C 32-322.

(**) (**) Nouvelle norme XP C 32-322 : gaine

résistante aux conditions climatiques
extrêmes et au rayonnement solaire UV.
TÉLÉCHARGEMENT
VISUEL (0.005 MO)

FICHE TECHNIQUE
Fils et câbles > Bâtiment et Tertiaire > Installations rigides > U 1000 Armé > U 1000 RVFV RH 1,5 à 4 mm²
DÉSIGNATION ARTICLE : U 1000 RVFV RH 4G2,5 TGL
PHOTOS ET SCHÉMAS

câbles rigides d'alimentation et de commande
Âme cuivre nu massif, classe 1 conducteurs cuivre massif

Armure 2 feuillards en acier épaisseur 0,2 mm, posés Zone ATEX.
en hélice à recouvrement En cas de température de service élevée.
Protection anti-rongeurs.
Gaine externe PVC noir, RH + UV
INSTALLATION
Tension de service 600 / 1000 V AC • Sans protection mécanique complémentaire, en plein air, ces
Uo/U 900 / 1500 V DC câbles peuvent être installés fixés aux parois ou sur chemins de
câbles, tablettes, passerelles ou autres supports.
Tension d'essai 3500 V AC pendant 5 mn • Pour pose directe enterrée sans protection.
8400 V DC pendant 5 mn • Dans les locaux soumis aux risques d'explosion BE3, ils seront
Plage de de - 25°C à + 60°C on réduira les intensités admissibles de 15% (voir
température recommandations de la norme d'installation NF C 15-100 article
424-8-BE3).

FICHE TECHNIQUE
Température max. en régime permanent : INFORMATIONS COMPLÉMENTAIRES

admissible à l'âme + 90°C Gaine en PVC spécial qualité RH. Convient aux hydrocarbures
en régime de court-circuit : aliphatiques. En cas de présence d'hydrocarbures aromatiques, il
+ 250°C
est nécessaire d'utiliser une gaine spéciale de type PF ou TF
(ETFE).
Convient pour zones ATEX.
Traction statique 15 N/mm² de section cuivre NORME COURTE

NF C 32-322 ou XP C 32-322.
Traction 50 N/mm² de section cuivre
dynamique NORMES
NF C 32-322 ou XP C 32-322(**) : câbles rigides isolés au
Repérage couleurs selon HD 308 S2, à partir de 7 polyéthylène réticulé sous gaine de protection en PVC, armé -
conducteurs conducteurs, noirs numérotés série U-1000 RVFV.
Non propagation de la flamme : IEC 60332-1 / NF C 32-070 2.1
Marquage NF USE U-1000 RVFV - n G s - n° d'usine + catégorie C2.
marquage métrique + n° de lot Essai de résistance climatique incluant le rayonnement UV.
RoHS : directive européenne 2011/65/UE.
Section 2,5 mm² Règlementation des Produits de Construction 305/2011.
Section complète 4 G 2,5 mm²
ROHS
ø gaine externe 15,5 mm 1
approx. maxi
ø gaine externe 12,5 mm

approx. mini
ø gaine interne 9,8 mm

approx.
permanent air libr
e 30°c (1)
permanent enterré
20°c (1)
Conditionnement TGL
conditionnement
Mini de coupe 200 m

sans frais

FICHE TECHNIQUE

monophasé
à 30°C


TÉLÉCHARGEMENT
VISUELS (0.107 MO)

FICHE TECHNIQUE
Fils et câbles > Bâtiment et Tertiaire > Installations rigides > U 1000 Armé > U 1000 RVFV RH 6 à 185 mm²
DÉSIGNATION ARTICLE : U 1000 RVFV RH 4X70 TGL
PHOTOS ET SCHÉMAS

câbles rigides d'alimentation
Âme cuivre nu câblé, classe 2 conducteurs cuivre câblé

Armure 2 feuillards en acier épaisseur 0,2 mm, posés Colonnes montantes d'immeuble.
en hélice à recouvrement Zone ATEX.
En cas de température de service élevée.
Gaine externe PVC noir, RH + UV Protection anti-rongeurs.
Tension de service 600 / 1000 V AC

Uo/U 900 / 1500 V DC
Tension d'essai 3500 V AC pendant 5 mn


température

FICHE TECHNIQUE
Température max. en régime permanent : INSTALLATION

admissible à l'âme + 90°C • Sans protection mécanique complémentaire, en plein air, ces
en régime de court-circuit : câbles peuvent être installés fixés aux parois ou sur chemins de
+ 250°C
• Pour pose directe enterrée sans protection.
• Dans les locaux soumis aux risques d'explosion BE3, ils seront
Traction statique 15 N/mm² de section cuivre on réduira les intensités admissibles de 15% (voir
Traction 50 N/mm² de section cuivre 424-8-BE3).
dynamique
INFORMATIONS COMPLÉMENTAIRES
Repérage couleurs selon HD 308 S2 L'utilisation de câbles à conducteurs en cuivre multibrins de
conducteurs classe 2 facilite la pose et assure une meilleure connexion dans
les bornes de raccordement avec une tenue améliorée aux
Marquage NF USE U-1000 RVFV - n G s - n° d'usine + vibrations.
marquage métrique + n° de lot Gaine en PVC spécial qualité RH.
Convient aux hydrocarbures aliphatiques. En cas de présence
Section 70 mm² d'hydrocarbures aromatiques, il est nécessaire d'utiliser une
gaine spéciale de type PF ou TF (ETFE).
Section complète 4 G 70 mm² Convient pour zone ATEX.
ø gaine externe 42,5 mm NORME COURTE

approx. maxi NF C 32-322 ou XP C 32-322.
ø gaine externe 36,5 mm NORMES

approx. mini NF C 32-322 ou XP C 32-322(**) : câbles rigides isolés au
polyéthylène réticulé sous gaine de protection en PVC, armé -
ø gaine interne 32,1 mm série U-1000 RVFV.
approx. Non propagation de la flamme : IEC 60332-1 / NF C 32-070 2.1
catégorie C2.
Intensité en régime 242 A Essai de résistance climatique incluant le rayonnement UV.
permanent air libr RoHS : directive européenne 2011/65/UE.
e 30°c (1) Règlementation des Produits de Construction 305/2011.
permanent enterré ROHS
20°c (1) 1
Conditionnement TGL
conditionnement
Mini de coupe 10 m
sans frais

FICHE TECHNIQUE

monophasé
à 30°C
(2) (2) Câbles non normalisés, leurs

caractéristiques techniques se réfèrent à la
norme NF C 32-322.


TÉLÉCHARGEMENT
VISUEL (0.005 MO)

Plan qualité, hygiène, santé et
sécurité spécifique au projet.
Page 124 of 139

PLAN QUALITE HYGIENE, SANTE, SECURITE ET
ENVIRONNEMENT(QHSE)
p. 1
Page 125 of 139

SOMMAIRE
1 Généralités ...................................................................................................................................... 4
1.1 Base fondamentale de l’hygiène, la santé et la sécurité sur le site ........................................ 4
1.2 Description du projet............................................................................................................... 5
1.2.1 INTITULE DU PROJET : ..................................................................................................... 5
1.2.2 Consistance des travaux .................................................................................................. 5
2 Risques potentiels et dangers inhérents au Chantier ..................................................................... 5
2.1 Mesures de prévention ........................................................................................................... 6
2.1.1 Protection contre les incendies ....................................................................................... 6
2.1.2 Prévention des accidents................................................................................................. 6
2.1.3 Prévention des maladies professionnelles ...................................................................... 7
2.1.4 Premiers secours en cas d’accident................................................................................. 8
2.2 Identification des sources des risques et mesures préventives suivant les modes
opératoires .......................................................................................................................................... 8
3 SYSTEME QUALITE ......................................................................................................................... 13
3.1 Traitement des non-conformités, anomalies / Actions correctives ...................................... 13
p. 2
Page 126 of 139

p. 3
Page 127 of 139

INTRODUCTION
Dans le cadre du chantier de construction d’un bloc électrique + un caniveau, l’entreprise s’est fixé des
objectifs minima en matière de Qualité, Hygiène, de Santé, de Sécurité et d’Environnement pour rester
en conformité avec les exigences et les obligations en matière de Qualité Sécurité Hygiène et
Environnement. Le présent document propose la démarche à suivre par l’entreprise pour le respect des
normes d’hygiène, de santé et de sécurité telles que prévues par la réglementation en vigueur.
I. Généralités
Le Plan d’Hygiène, de Santé, de Sécurité et d’Environnement vise la mise sur pied d’un ensemble
d’éléments d’organisation et de mesures préventives concourant à la réalisation en toute sécurité des
travaux de Construction d’un bloc électrique + un caniveau.
La mise en œuvre des principes généraux de la prévention sur le chantier s’appuiera sur les axes de
travail suivants :
 Éviter les risques ;
 Évaluer les risques qui ne peuvent être évités ;
 Combattre les risques à la source ;
 Adapter le travail à l’homme (conception des postes de travail, choix des équipements, méthodes
de travail, etc.) ;
 Tenir compte de l’état d’évolution de la technique ;
 Remplacer ce qui est dangereux par ce qui n’est pas dangereux ou moins dangereux ;
 Planifier la prévention (en intégrant la technique, l’organisation, les conditions de travail, etc.) ;
 Prendre les mesures de protection collective en leur donnant la priorité sur les mesures de
protection individuelle ;
 Donner les instructions appropriées aux travailleurs (pour leur sécurité et celles
I.1 Base fondamentale de l’hygiène, la santé et la sécurité sur le site

L’hygiène, la santé et la sécurité au travail font toujours partie de nos préoccupations essentielles
pour des raisons morales, légales et économiques dans le cadre de réalisation de nos travaux.
Notre objectif stratégique affirmé est clairement d'atteindre le zéro incident/accident. Atteindre
cet objectif est possible si chacun, à quelque niveau qu'il soit, manifeste volonté, conviction et
engagement personnel.
Les objectifs HSE ne peuvent être atteints par la seule volonté de la Direction, mais par leur intégration
dans les fonctions et les comportements de chacun.
p. 4
Page 128 of 139

I.2 Description du projet
I.2.1 INTITULE DU PROJET :
Réalisation des travaux Construction d’un bloc électrique + un caniveau dans la ville de Maroua.
I.2.2 Consistance des travaux

La consistance des travaux comprend les prestations suivantes :
 Nettoyage ;
 Fouille en puits fouille en rigole ;
 Ferraille des semelles, murs voiles et toit ;
 Coffrage des semelles, murs voiles et toit ;
 Coulage des semelles, murs voile et toit ;
 Crépissage lissage des murs
 Préparations des surfaces et peinture
 Câblage électrique
 Etanchéité sur toiture
II. Risques potentiels et dangers inhérents au Chantier

Au niveau du chantier, plusieurs activités sont susceptibles d’être sources d’impacts et de risques pour
le personnel et les riverains. Les principaux risques liés à leurs phases successives de réalisation sont :
- Conflits de circulation,
- Accidents de circulation ;
- Déversement accidentelles des hydrocarbures ;
- Epidémie au sein des employés ;
- Ecrasements, piqûres et morsures,
- Emanations de poussière et pollution,
- Chutes de matériaux, de matériel et de personnes,
- Electrocutions, explosions et brûlures,
- Blessures,
- Nuisances sonores,
- Projections et débris,
- Mises en marche inopinées des engins,
- Incendie des installations et des sites de stockage des substances explosives ;
- Risque de pollution de la nature (eau de surface, eau souterraine, etc)
p. 5
Page 129 of 139

II.1 Mesures de prévention
II.1.1 Protection contre les incendies
La protection localisée des incendies sera assurée par des extincteurs de type ABC.
Pour éviter les incendies d’origine électrique causés par le court-circuit, ne jamais remplacer un fusible
par un fil de fer ou de plomb, de cuivre ou d’aluminium.
Toutes les installations ou réparations électriques seront réalisées par un électricien qualifié de
l’entreprise ;
En cas de détection de l’incendie, les actions suivantes doivent être menées simultanément :
• tous les circuits électriques doivent être coupés ;
• la sollicitation de l’équipe des sapeurs-pompiers ;
• l’évacuation de l’entreprise par les issues de secours.

II.1.2 Prévention des accidents
II.1.2.1 Protection individuelle
Il s’agit de protéger les employés contre les dangers qui menacent leur sécurité et leur santé et contre
les risques de leur travail. Il en est de même de prévenir ou réduire l’impact et la gravité des maladies
professionnelles et des blessures.
Les employés affectés aux différents postes de travail doivent être dotés des équipements de sécurité
adéquats. Le tableau ci-dessous donne une précision relative aux types d’équipements de sécurité devant
être bénéficiés par les employés en fonction de leur poste de travail.
Tableau 1 : Type d’équipements de sécurité à doter par poste de travail

Poste de travail Equipements de sécurité
- Uniforme ou tenue de chantier

- lunette de protection
Fouille - gants de protection
- chaussures de sécurité ;
- masques anti-poussières
- casques anti-bruit
- gilets réflectorisés
p. 6
Page 130 of 139

- uniforme ou tenue de chantier
- gants de protection ;
Ferraillage et soudure - lunettes de protection
- gilets réflectorisés
- bottes ;
- gants de protection ;
- bottes ;
Maçonnerie et coffrage - gants de protection ;
- casques de sécurité
Crépissage Uniforme de chantier, masques à poussière,
bottes
Ces EPI doivent distribués aux employés contre décharge afin de permettre au responsable
Sécurité/environnement et les chefs de chantier de faire le suivi et de veiller au port régulier desdits
équipements. Il est à noter que les gants de protection sont généralement distribués si la manutention ou
l’exécution.
II.1.2.2 Protection collective
Elle sera matérialisée par l’information et la sensibilisation des riverains du chantier. L’information des
autorités administratives et locales sur le déroulement des activités.
Les sites à risques où les travaux sont exécutés doivent être régulièrement balisés et signalés par les
panneaux d’indication.
II.1.3 Prévention des maladies professionnelles

En ce qui concerne les maladies professionnelles qui proviennent de mauvaises positions telles que la
lésion de la colonne vertébrale, la contamination due à l’inhalation des poussières, la hernie, le syndrome
du doigt mort, etc. …
Les consignes suivantes seront données aux travailleurs manuels.
• Porter les EPI surtout pour les opérations de forage des rocheux à savoir le masque à poussière ; etc.
• Serrer la charge au plus près de façon à ce que le centre de gravité de l’homme soit le plus rapproché
possible de celui de la charge ;
• Utiliser d’abord la force des jambes, l’action du tronc et des bras ne venant qu’ensuite ;
• Les charges transportées par les travailleurs ne doivent pas dépasser 55 kg.
p. 7
Page 131 of 139

II.1.4 Premiers secours en cas d’accident
Deux cas d’accidents peuvent survenir dans le chantier : un accident de travail ou un accident de
circulation routière
En cas d’accident de travail :
La boite à pharmacie de l’Entreprise dispose des équipements nécessaires pour apporter les premiers
soins aux ouvriers.
II.2 Identification des sources des risques et mesures préventives suivant les modes
opératoires
Sans connaissance des risques, aucune action préventive n'est possible. Une analyse des risques et
une fiche de suivi des mesures préventives sera réalisée pour toute exécution de travaux, en effet, pour
chaque fiche d’activité élaborée par le préparateur travaux une évaluation des risques spécifique lui sera
attribuée validant ainsi l’analyse initiale en tenant compte des situations réelles (condition climatique,
travaux avoisinant,…).
p. 8
Page 132 of 139

Description des Moyens employés / Risques associés Moyens de prévention et protection
travaux par phases / Dangers
Taches
- Manutention manuelle - Chute d'objet ou de matériel. - Port des EPI adéquats (chaussures de sécurité, casque, lunettes de
et mécanique, - Accident lié à la circulation des sécurité, bouchon d’oreille gants et vêtements de travail) ;
- Petit outillage génie engins - Délimitation du périmètre de travail ;
civil (marteau, arrache - Simultanéité des activités - Respect des aires de circulation du site ;
Installation du chantier clous, scies, meules - Collision engins - Eloigner toute personne non concernée par l’activité ;
portatives,…) - Glissade/trébuchement - Signaler l’activité par les pictogrammes et harmoniser par une bonne
- Chute plain-pied communication ;
- Surdité - Elaboration du plan de circulation ;
- Blessure - Sensibilisation du personnel pendant le Toolbox Talk Meeting
- Port d’un gilet fluo par le personnel chargé de diriger les véhicules
Nettoyage, Fouille mise - Camion benne - Chute de plain-pied - Signalisation du chantier
en place du béton de - Petit outillage génie - Blessure - Port des EPI (Gilet fluor issant, chaussures de sécurité casque, gants de
propreté civil (pelle, truelle, - Jet de Terre ou particule dans manutention
seau,…) les yeux - Communiquer sur tous les risques relatifs aux gestes et postures liés à
- Effondrement, affaissement, l’utilisation d’outils manuels
éboulement des fouilles - Lorsque la profondeur de la fouille ne dépasse pas 1,3 mètres et si
- Endommagement ouvrage l’espace de travail le permet, réaliser les fouilles talus
voisin
p. 9
Page 133 of 139

- accident de circulation - Lorsque la profondeur de la fouille dépasse 1,3 mètre, avec des parois
- Décès n’étant pas coupées en biais, réaliser un blindage adéquat
- Contrôle systématique de l’excavation après chaque aléa climatique
Travaux de ferraillage - Cisaille - TMS - Port des EPI adaptés (gant de ferraillage pour manipulation tenaille et fil
- Tenailles - Lombalgie d’attache, gant de manutention pour déplacement de fer) ;
- Griffes - Blessure - Sensibilisation sur les gestes et postures pendant le TBSM
- Tuyaux - Pincement de la main - Bien ranger le site de travail
- Massettes - Entorse
- Chute opérateur
Travaux à chaud - Meule - TMS (lombalgie) - Sensibilisation aux gestes postures
(coupure des ferrailles - Disque à couper - Brûlure - Formaliser le JSA
avec la meule, soudure) - Blessure - Port écran faciale, bouchon d’oreille, gants soudure et toucan
- Surdité - Branchement électrique conforme
- Incendie - Pas de travaux à l’air nu pendant la pluie si oui en atelier
- Electrocution - Moyen de lutte incendie à proximité (extincteur)
- Electrisation
Travaux de coffrages et - Scie moteur - Blessures - Balisage de la zone de travail
décoffrages - Marteau - Chute d'objets - Port des EPI adéquat pour la tâche
- Arrache clou - Chute de hauteur - Sensibilisation aux risques liés aux travaux en hauteur
- Pincement d’un membre
- Projection particules
p. 10
Page 134 of 139

Production du béton et - Pelle - TMS - Port des EPI adaptés (lunettes de sécurité, gants maçon, toucan, tenue
travaux de maçonnerie - Brouette - Lombalgie de travail.
- Marteau - Blessure (ampoule des mains) - Sensibilisation aux gestes et postures
- Truelle - Aspiration particule de ciment
- Taloche - Projection béton
- Bétonnière électrique - Electrisation
- Electrocution
Manutention manuelle et - Camion HIAB - Chute de la charge - Port des EPI adaptés
mécanique - Grue Mobile - Ecrasement d’un membre - Limitation de la charge /poids à 25 Kg par homme, 30 Kg pour port
- Blessures ponctuel.
- Décès - Sensibilisation du personnel a tous aux gestes et postures
- Charriot manuel disponible si possible
Pose des supports de - Tournevis testeur - Electrisation - Travailler hors tension
cheminements des - Pince à dénuder - Electrocution - Consignation électrique quant nécessaire
tuyauteries câbles et - Pince coupante - Inhalation des vapeurs - Port des gants adaptés aux travaux électriques
raccordement des fils - Intoxication - Port de EPI spécifiques (Toucan et lunettes de sécurité)
électriques - Pollution - Couvrir domino par du scotch noir
- Incendie - Permis de travail
- Brûlure
Travaux en hauteur - Echafaudage - Chute d’opérateur - Port des harnais de la sécurité à double longes
(Ferraillage, coffrage et - Chute d’un objet - Echafaudage conforme
p. 11
Page 135 of 139

décoffrage, coulage, - Trébuchement - Port des EPI spécifiques
élévation des agglos) - Projection particules de béton - Vérifier l’échafaudage après chaque aléa climatique
- Blessure - Permis de travail
- Toolbox meeting avant début des travaux
Travaux de charpente et - Marteau - Chute de l’opérateur - Port du harnais de sécurité à double longe
de tôlerie - Arrache clou - Chute d’objet - Port des EPI adaptés (lunettes, gant coffreur, casque de sécurité)
- Echelle - Pincement d’un membre - Signaler l’activité et baliser le périmètre
- Échafaudage - Blessure
- Décès
Travaux de peinture - Echelle - Intoxication - Port d’EPI spécifiques pour travaux de peinture
- Échafaudage - Inhalation des vapeurs - Eloigner les peintures et diluants des points chauds
- Incendie, - FDS des produits chimiques utilisés disponibles
- Chute
p. 12
Page 136 of 139

III. SYSTEME QUALITE
Le système qualité sur le chantier implique :
 une structure organisationnelle qui définit les fonctions et les principales tâches qui s’y rapportent.
 Que l’on dispose sur le chantier de l’ensemble de la documentation nécessaire à l’exécution :
- Plan Assurance Qualité ;
- Règlement Hygiène, Sécurité, Environnement ;
- Recueil de panneaux de signalisation et leur signification ;
- Recueil des règles de premier secours ;
- Manuel d’utilisation d’un extincteur.
 Que l’on s’assure de la compétence et du professionnalisme de tous les intervenants dans la
réalisation du projet (encadrement – maîtrise – personnel d’exécution).
 Qu’un système formalisé de circulation des documents sur le site soit mis en place
(enregistrement, diffusion, classement, archivage).
 Que tout le long du déroulement des travaux, l’exécution est maîtrisée (suivi des plans et des
modes opératoires d’exécution et vérification pendant les différentes étapes d’exécution +contrôle final).
 Que le personnel chargé des contrôles est compétent et que toutes les actions sont formalisées.
 Que ces tâches seront effectuées en toute indépendance de la fonction « travaux ».
 La présentation des procédures.
 S’assurer que les contrôles qui sont effectués sur le site sont réalisés avec du matériel étalonné
et prévoir le suivi de ces étalonnages.
 Qu’il faut effectuer les analyses et tests conformément aux spécifications et normes applicables
au projet.
 Dans le cas où des non-conformités (non-satisfaction aux exigences spécifiées) sont décelées,
qu’on procède à leur traitement en gardant la trace.
 Que des actions préventives soient entreprises lorsque c’est nécessaire.
 La vérification de manière régulière par des audits qualité de la validité du système qualité en
place.
 Que soient prévues des dispositions d’archivage des enregistrements qualité (quality record).
III.1 Traitement des non-conformités, anomalies / Actions correctives

Une anomalie est une déviation par rapport à ce qui est attendu. Elle justifie une investigation qui peut
déboucher sur la constatation d’une non-conformité ou d’un défaut.
p. 13
Page 137 of 139

Une non-conformité est une non-satisfaction aux exigences spécifiées alors qu’un défaut est une non-
satisfaction aux exigences de l’utilisation prévue.
Les actions correctives et préventives sont des actions entreprises pour éliminer la cause d’une non-
conformité détectée ou potentielle.
En cas de non-conformité d’un matériel ou d’un équipement, l’action immédiate est la mise hors d’usage
de ce matériel ou cet équipement jusqu’à sa remise en conformité, laquelle doit être sanctionnée par
une trace écrite. Si le matériel ou l’équipement s’avère indisponible pour une durée qui pourrait porter
préjudice au projet, son remplacement est alors envisagé avec diligence.
En cas de non-conformité d’un ouvrage, une procédure de correction est mise en place : la zone ou la
partie à corriger est clairement circonscrite, les dispositions de protection ou de signalisation sont mises
en place, un sont engagées et exécutés suivant les règles de l’art, les corrections sont faites avec une
fréquence d’inspection beaucoup plus importante que dans le cas d’une exécution normale.
En cas de non-conformité d’un personnel (pour ce qui est de la qualification, du savoir-faire ou du

respect des consignes), ce-dernier reçoit des sanctions qui peuvent aller de l’avertissement à
l’exclusion définitive, dans le respect du code du travail.
CONCLUSION
Le présent Plan Qualité, Hygiène, Santé, Sécurité et Environnement avait pour objectif entre autres d’être en
conformité avec les exigences des documents contractuels du marché et de proposer les actions et des
procédures de gestion de la sécurité, de l’hygiène et de la santé à mettre en œuvre sur le chantier pendant
la réalisation des travaux afin d’atteindre l’objectif de « zéro accident ».
L’identification des différents risques liés à la réalisation des travaux a permis d’intégrer les mesures et des
procédures de prévention et de gestion des urgences acceptables durant les travaux de construction de ce
pont.
Toutefois, pour la réussite et l’efficacité de la mise en œuvre de ces mesures, une forte implication des
intervenants du marché, des acteurs extérieurs et des populations riveraines doit être effective.
p. 14
Page 138 of 139

PLAN QUALITÉ, HYGIÈNE, SANTÉ ET SÉCURITÉ SPÉCIFIQUE AU PROJET
Page 139 of 139

All 1

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

All 1

Transféré par

Droits d'auteur :

Formats disponibles

CREANCIX CONSULTING

SOUS-DIRECTEUR DES PROJETS, ETUDES ET SUIVI DES TRAVAUX DIRECTEUR TECHNIQUE

Documents administratifs :…………………………………………………………………………………………………..3

Une copie du Bon de Commande ;……………………………………………………………………………………..4

Une copie du cahier de charge signé ;……………………………………………………………………………….6

Une copie de l’offre financière de l’entreprise ;………………………………………………………………15

Une copie de l’offre technique de l’entreprise ;………………………………………………………………..18

Une copie assurance tout risque chantier ;………………………………………………………………………25

Une copie du numéro d’identification unique ;……………………………………………………………….31

Une copie du plan de localisation et adresse complète de l’entreprise ;……………………..33

Des copies des certificats de disponibilité du personnel d’encadrement ;…………………….35

Des copies de CV daté et signé du personnel d’encadrement y compris diplômes,

Documents techniques :…………………………………………………………………………………………………….53

Méthodologie détaillée d’exécution des travaux, y compris matériel et personnel à

Plans, schémas, synoptiques et détails techniques ;………………………………………………………..99

Plan d’implantation des ouvrages, installation et équipements ;…………………………………103

Planning de prévisionnel détaillé y compris jalon et point d’arrêt du projet……………..105

Plan d’installation chantier………………………………………………………………………………………………107

Liste de matériels et outillages…………………………………………………………………………………………109

Fiches techniques du matériel électrique à fournir ………………………………………………….….111

Plan qualité, hygiène, santé et sécurité spécifique au projet……………………………………..…124

PROFORMA EN VUE DES TRAVAUX D’AGRANDISSEMENT ET D’AMÉNAGEMENT DU LOCAL

Le présent descriptif technique ci-après a pour objet de définir l’ensemble des

Le présent projet concerne la construction de l’extension d’un local électrique à

Il est question pour nous de faire connaitre le programme général de la

Ceux-ci devront en outre :

- Exécuter tous les travaux nécessaires au parfait et complet achèvement des

- Signaler toute erreur ou omission au concepteur en vue d’apporter des

LOT GENIE CIVIL

- Béton armé dosé à 350kg/m3 pour semelle isolé de (1 x 1), amorce

Etanchéité toiture terrasse

- Etanchéité granulé posé en pente

- Préparation des surfaces au Panticoat ou enduits similaire sur les murs;

- Câbles 4G70 RVFV pour le déplacement des armoires Batterie de

TEL 222 25 65 23 / 233 56 25 25

PRESTATION DE SERVICES DIVERS – BATIMENT – TRAVAUX PUBLIQUE - ETC

Je soussigné Mme NSOME Sylvie Gérante de l’entreprise

M. FOUDA FOUDA ELISEE MARTIN en sa qualité d’architecte

Est disponible pour les travaux d’agrandissement et d’aménagement

En foi de quoi cette attestation est établie.

TEL 222 25 65 23 / 233 56 25 25

PRESTATION DE SERVICES DIVERS – BATIMENT – TRAVAUX PUBLIQUE - ETC

Je soussigné Mme NSOME Sylvie Gérante de l’entreprise

Est disponible pour les travaux d’agrandissement et d’aménagement

En foi de quoi cette attestation est établie.

TEL 222 25 65 23 / 233 56 25 25

PRESTATION DE SERVICES DIVERS – BATIMENT – TRAVAUX PUBLIQUE - ETC

Je soussigné Mme NSOME Sylvie Gérante de l’entreprise

HAMIDOU PALOU ZOUA

En sa qualité de Technicien Supérieur de Génie Civil;

Est disponible pour les travaux d’agrandissement et d’aménagement

En foi de quoi cette attestation est établie.

Yaoundé Melen, OCCUPATIONS

Have experience in residential, commercial, hospitality, health and educational

Use AutoCAD, SketchUp, Revit, Lumion.

HAMIDOU PALOU ZOUA

Je suis électrotechnicien avec plus de 6

Analyse des plans et réalisation des schémas de montage

Douala - Cameroun ELECTROTECHNICIEN INDÉPENDANT

Installation de plus de 25 Villas, Duplex et immeubles dans

Réalisation des plans et schémas de montage

COLLEGE POLYVALENT ANDRE NGUEBONG CES BATOUFAM

COLLEGE POLYVALENT ANDRE NGUEBONG

qu = kp * (ple) i + q'0 = 0,30 (MPa)

Combinaison dimensionnante ELU : EFF/1=11.33 + 21.33 + 3*1.50 N=135,36

Combinaison dimensionnante ELU : EFF/1=11.33 + 21.33 + 3*1.50 N=135,36

ELU : EFF/1=11.33 + 21.33 + 3*1.50 N=135,36 Fx=0,61 Fy=-0,82

ELU : EFF/1=11.33 + 21.33 + 3*1.50 N=135,36 Fx=0,61 Fy=-0,82
