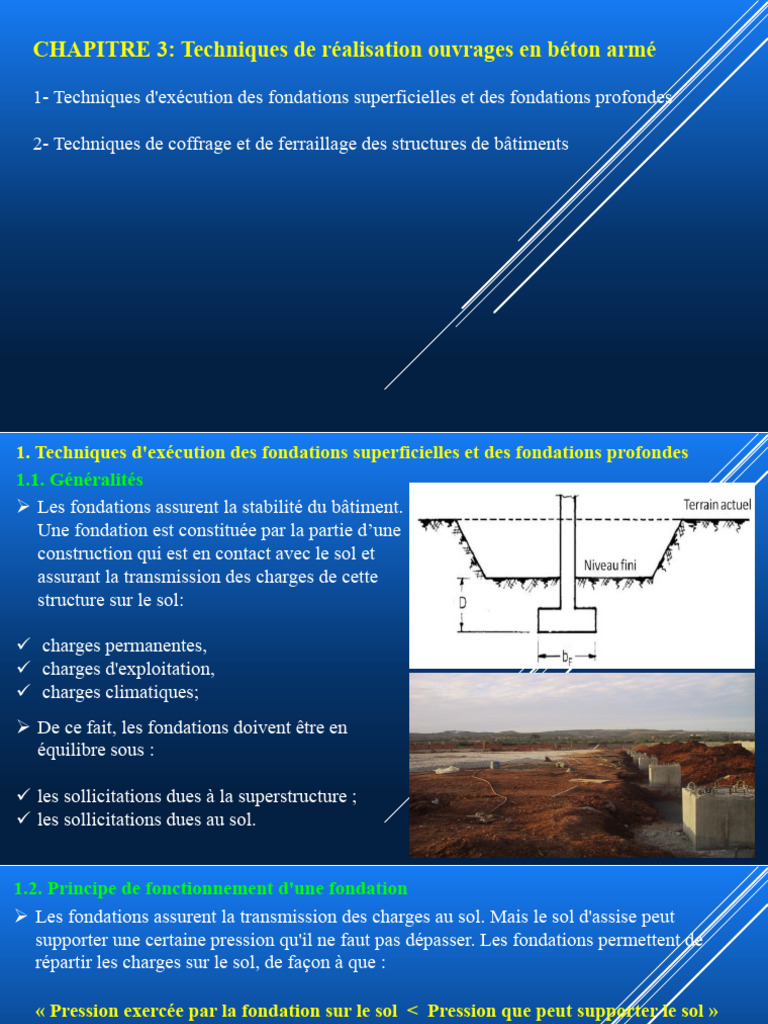

CHAPITRE 3: Techniques de réalisation ouvrages en béton armé

1- Techniques d'exécution des fondations superficielles et des fondations profondes

2- Techniques de coffrage et de ferraillage des structures de bâtiments

1. Techniques d'exécution des fondations superficielles et des fondations profondes
1.1. Généralités
 Les fondations assurent la stabilité du bâtiment.
Une fondation est constituée par la partie d’une
construction qui est en contact avec le sol et
assurant la transmission des charges de cette
structure sur le sol:

 charges permanentes,
 charges d'exploitation,
 charges climatiques;
 De ce fait, les fondations doivent être en
équilibre sous :

 les sollicitations dues à la superstructure ;

 les sollicitations dues au sol.
1.2. Principe de fonctionnement d'une fondation
 Les fondations assurent la transmission des charges au sol. Mais le sol d'assise peut
supporter une certaine pression qu'il ne faut pas dépasser. Les fondations permettent de
répartir les charges sur le sol, de façon à que :

« Pression exercée par la fondation sur le sol < Pression que peut supporter le sol »
1.2. Principe de fonctionnement d'une fondation
 La descente de charges prend en compte l’ensemble des charges appliquées au bâtiment et
définit le cheminement de ces charges du niveau le plus élevé jusqu’aux fondations.

 Les actions sont pondérées par des

coefficients de sécurité et sont
combinées entre elles de façon à
considérer le cas le plus
défavorable pour la structure.

 La combinaison d’actions utilisée

est : 1,35 G + 1,5 Q

 Elle donne l’effort au pied des murs

et des poteaux : P = 1,35 G + 1,5 Q
1.3. Différents types de fondations
 Par définition ; la profondeur de la fondations est la distance verticale séparant la base
inférieure du massif de fondation (semelle, pieu, pile, etc.) de la surface du sol, ou du
plancher du sous-sol le plus bas. il existe une profondeur minimale des fondations,
généralement elle est fixée en fonction du niveau porteur du sol d’assise relativement au
poids de la construction ou l’ouvrage à supporter.
 On peut retrouver trois principaux types de fondation
selon leur profondeur :

 les fondations superficielles

D/B ≤ 4
 les fondations semi-profondes
4 < D/B < 10
 les fondations profondes
D/B ≥ 10
1.3. Différents types de fondations
a) Les fondations superficielles
On appelle ainsi des fondations telles que
D/B < 5 à 6.

On distingue 3 types de semelles pour les

fondations superficielles
 les semelles isolées
 les semelles filantes (ou continues)
 les radiers (ou dallage)

 Elles sont utilisées pour les fondations

sous poteaux : les formes et dimensions
dépendent de la forme du poteau
(cylindrique, carré, rectangulaire…) et
des charges à transmettre
 les semelles filantes (ou continues)
 On les utilise pour réaliser les
fondations sous murs porteurs
(extérieurs et intérieurs). Elles sont
réalisées en béton armé et on une
largeur d ’environ 50 cm
 les radiers (ou dallage)
Il est constitué par une semelle générale couvrant toute la surface au sol du bâtiment.
Il est justifié dans le cas ou les semelles deviennent trop larges en raison de :

 Faible capacité portante du sol.

 Charges élevée de l ’ouvrage (immeuble tour).
1.3. Différents types de fondations
b) les fondations profondes
 Lorsque la qualité du terrain à faible profondeur ne permet
pas de fonder la construction sans risque de désordres, il faut
chercher à reporter les charges sur les couches inférieures
plus résistantes, par l'intermédiaire de points d'appui séparés.
Deux solutions s'offrent aux constructeurs:

 Puits
 pieux
 fondations profondes (plus de 3 mètres de profondeur)
utilisées sur des sols de mauvaise qualité. Si le bon sol est
accessible, on creuse des puits que l’on remplit ensuite de
béton. Si le bon sol est à une grande profondeur, on fonde
sur des pieux battus ou coulés sur place.
 Fondations sur puits
 Principe: Descendre la charge au bon sol par une colonne. Réalisation: Exécutez le
terrassement à la main ou mécaniquement on blindant si nécessaire.

 Fondations sur pieux

 Principe: Le pieu reporte sur le terrain l'effort
qui lui est appliqué, par effet de pointe (en
principe sur le bon sol), et par frottement
latéral sur les couches intermédiaires
 Fondations sur pieux
2- Techniques de coffrage et de ferraillage des
structures de bâtiments
2.1. Techniques de coffrage
 Définition: Le coffrage est une structure provisoire qui permet
de donner à un ouvrage en béton armé sa forme définitive.

 Rôle et fonction d’un coffrage: Un coffrage quel qu’il soit,

doit tenir compte de certaines dispositions constructives et doit
répondre à des exigences sur le plan de la qualité, et de la
sécurité.

 Rôle: Un coffrage doit :

 mouler le béton pour lui donner sa forme définitive,
 Donner des parements propres, lisses et/ou architecturés
 Principaux constituant d’un coffrage

a) La peau de coffrage : permet de donner l’aspect final à la

pièce moulée.
b) Les génératrices ou raidisseurs primaires : permettent de
limiter la déformation de la peau et de transmettre les efforts
aux directrices.
c) Les directrices ou raidisseurs secondaires : permettent de
limiter les déformations des génératrices et de transmettre les
efforts aux éléments de serrage.
d) Les éléments de serrage : reprennent les efforts de poussée de
béton reportés par les directrices.
e) Les éléments de maintien ou étaiement : permettent de :
o Assurer la stabilité et la position dans l’espace ;
o Supporter et transmettre les charges au sol ;
 Fonction principale d’un coffrage
Le coffrage doit :
 être Rigide et Raidisseur Primaire et
Indéformable Raidisseur Secondaire

 être Stable et Résistant

aux chocs et aux Etaiement, tiges filetés
poussées du béton et écarteur

Peau de coffrage bien

 être Etanche
jointée et un bon serrage
du coffrage

 être Sécurisé dans son Prévoir accès et plate-

utilisation forme de travail
 Les grandes familles de coffrages
 Il existe 3 grandes familles de coffrage à savoir :
 les coffrages Bois  les coffrages Métal  Les coffrages Mixtes (Bois + Métal)

 Avantages et inconvénients
 Avantages et inconvénients
 2.2. LES ARMATURES
 Principes Généraux:  Les barres lisses et les barres à haute adhérence (fers à béton)
 Les aciers sont classés en fonction de leur limite élastique (limite au-delà de laquelle l'acier ne
reprend plus sa forme primitive après une déformation passagère) et de leur charge de rupture.
 Pour les barres à haute adhérence (HA), l'accroissement d'adhérence par rapport à une barre
lisse est obtenu grâce à des reliefs de formes diverses en surface des barres.
 La mise en place des armatures
 Dans le cas de structures horizontales
Les armatures longitudinales de traction renforcent la partie tendue
 Les armatures longitudinales de compression renforcent la partie comprimée
 Les armatures transversales (cadres et étriers) relient entre elles les barres d’armatures
longitudinales et s’opposent aux phénomènes de cisaillement
 Des barres de renforcement sont ajoutées aux barres longitudinales dans le cas de poutres
de grande portée ou devant recevoir des charges élevées
 Dans le cas de poteaux
 Ils supportent les charges supérieures et les transmettent à la fondation.
 La continuité dans la transmission des efforts s’effectue par l’intermédiaire des armatures
longitudinales qui relient entre eux les différents éléments.
 Les armatures longitudinales disposées dans
les angles, s’opposent aux efforts de tension
sur chaque face
 Les armatures transversales maintiennent l’écartement
des barres transversales et s’opposent au gonflement
 Les barres laissées en attente à la partie supérieure des
poteaux ou les amorces mises en place au moment du
coulage des semelles ou des longrines permettent
d’effectuer les recouvrements qui assureront la liaison
avec les armatures de l’élément supérieur
 L’ancrage des armatures
• Les ancrages sont des courbures à l’extrémité des
barres.
Ils s’opposent au glissement des barres dans le cas
des armatures longitudinales de traction

 L’assemblage des armatures

• L’armature doit être rigide et indéformable
• En cas de recouvrement, les barres se chevauchent
sur une longueur suffisante pour assurer la
transmission des efforts de l’une à l’autre

 Les cales d’armature

• Les armatures sont maintenues éloignées du
coffrage, du sol ou des bordures par la mise en place
de cales, pour limiter leur déplacement lors du
coulage du béton
