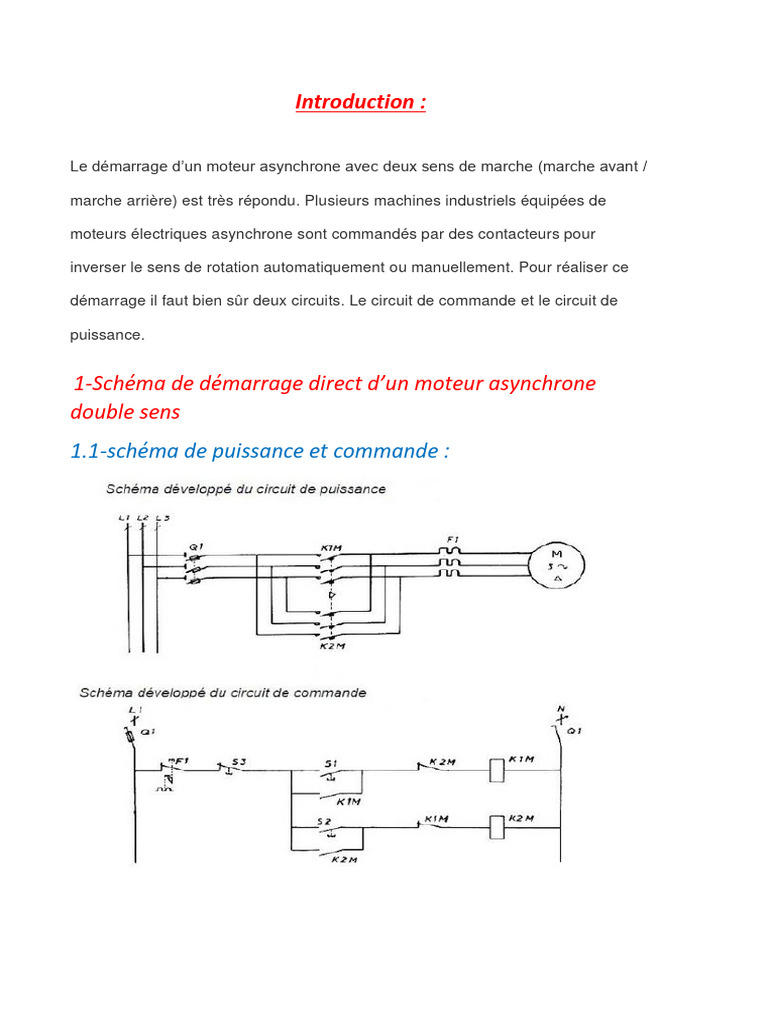

Introduction :

Le démarrage d’un moteur asynchrone avec deux sens de marche (marche avant /

marche arrière) est très répondu. Plusieurs machines industriels équipées de

moteurs électriques asynchrone sont commandés par des contacteurs pour

inverser le sens de rotation automatiquement ou manuellement. Pour réaliser ce

démarrage il faut bien sûr deux circuits. Le circuit de commande et le circuit de

puissance.

1-Schéma de démarrage direct d’un moteur asynchrone

double sens
1.1-schéma de puissance et commande :
1.2 schéma de step7 :

1.3-principe de fonctionnement :
Une action sur le bouton poussoir S1 excite la bobine K1M ce qui provoque :

-son auto alimentation.

-le verrouillage du contacteur K2M.

-l’alimentation du moteur t son démarrage dans un sens de rotation.

Magnétothermique (F1) coupe l’alimentation de la bobine KM2 ; le moteur s’arrête

Un fonctionnement de relais magnéto thermique ou une action sur le bouton poussoir S3

entraine la désexcitation de la bobine K2M et l’arrêt de moteur.

Une action sur le bouton poussoir S2 excite la bobine K2M ce qui provoque :

-son auto alimentation

-le verrouillage de contacteur K1M.

-l’alimentation du moteur et son démarrage dans l’autre sens de rotation.

Une action sur le bouton poussoir d’arrêt S3 ou un fonctionnement du relais magnéto-
thermique F1 coupe l’alimentation de la bobine K2M, le moteur s’arrête.

2-schéma de freinage d’un moteur asynchrone double sens :

2.1. Schéma de step7 :
