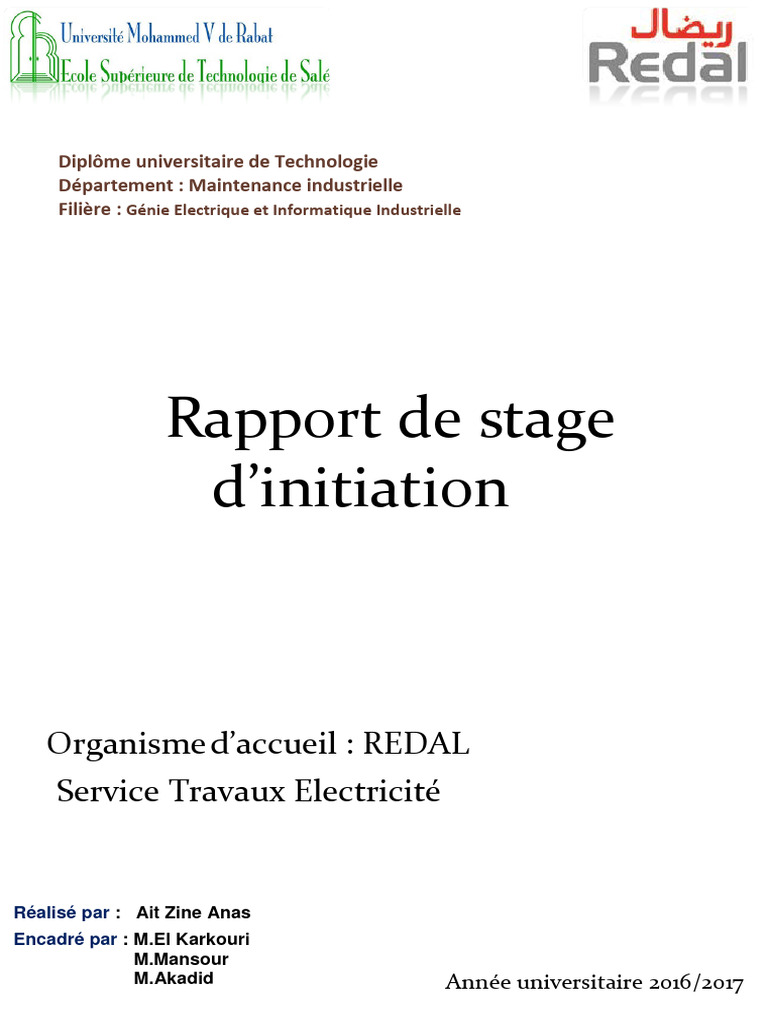

Diplôme universitaire de Technologie

Département : Maintenance industrielle

Filière : Génie Electrique et Informatique Industrielle

Rapport de stage
d’initiation

Organisme d’accueil : REDAL

Service Travaux Electricité

Réalisé par : Ait Zine Anas

Encadré par : M.El Karkouri
M.Mansour
M.Akadid Année universitaire 2016/2017
 SOMMAIRE

• Remerciement..................................................................................................1
• Avant propos....................................................................................................2
Chapitre I : Présentation de l’organisme d’accueil (REDAL) .......................... 3
Introduction ..................................................................................................................3
1. Veolia Environnement ..............................................................................................3
2. Veolia Environnement Maroc ...................................................................................4
3. Redal.........................................................................................................................5

Chapitre II : Déroulement du stage .................................................................. 9

1. Introduction...............................................................................................................9
2. Le réseau de la REDAL................................................................................................9
2.1 Les postes sources .................................................................................................9
2.2 Les répartiteurs ....................................................................................................12
2.3 Les postes de transformation HTA/BT.................................................................13
2.4 Les Coffrets électriques. ......................................................................................16
3. Département Basse tension .............................................................................19
3.1 Unité technique ..................................................................................................19
3.2 Découpage ...........................................................................................................19
3.3 Branchement.....................................................................................................................20
3.4 Travaux et entretien BT .......................................................................................21
4.Conclusion.......................................................................................................................23
 REMERCIEMENTS :
Je commencerais ce rapport, en ayant une pensée sincère pour
toutes les personnes qui m’ont aidé et soutenu pendant la période
de mon stage à REDAL.

A l’occasion de ce travail, je tiens à adresser mes sincères

remerciements à mes Encadrants M.El Karkouri , M.Mansour ,
M.Akadid et à M.GUEDIRA - Responsable du département
travaux électricité - pour leur efforts fournis durant le stage.

Je remercie également Mme.Bagdach pour son accueil et son

aide.

Enfin , merci à toute les équipes dans les différentes sections pour
leur accueil, leur disponibilité et leur bonne humeur durant tout
stage.

Stage d’initiation Page 1

 Avant-propos :

A la fin de chaque année universitaire , l’école

supérieure de technologie permit à ses étudiants d’effectuer
un stage dans des entreprises privée ou dans des
départements d’administration publique, à fin d’améliorer
leurs connaissances théoriques , d’avoir une idée sur le
domaine du travail, de se lancer dans la vie active et
d’appliquer les méthodes déjà étudiés à l’école.

Stage d’initiation Page 2

 Présentation de l’organisme d’accueil
(REDAL)
Introduction :

La gestion des services publiques représentent un enjeu politique et économique

très important. Les gouvernements sont supposés fournir des services de très haute
qualité, qui répondent aux besoins des citoyens le plus rapidement possible et
résolvent leurs problèmes par des moyens efficaces. De ce fait, cette gestion n’est
généralement pas assurée par les autorités publiques, mais elle est confiée à des
entreprises privées qui doivent disposer de systèmes persistants afin d’assurer une
meilleure gestion.
La REDAL, mon organisme d’accueil, est une de ces entreprises qui est chargée de
la gestion déléguée des services publics dans la région de Rabat.
Tout au fil de ce chapitre, je donnerai une présentation générale de cet organisme.

1. Veolia Environnement :
L’organisme d’accueil est la REDAL, ayant son siège au centre de Rabat, elle
représente une filière du groupe Veolia Environnement Maroc.
1.1 Présentation Générale de Veolia Environnement :
Veolia est le leader mondial des services collectifs liés à l’environnement.
Présente dans les cinq continents avec plus de 163 226 salariés. Son chiffre d’affaire
en 2016 est de 24,39 Milliards d’euros. Elle apporte des solutions sur-mesure aux
industriels comme aux collectivités dans quatre activités complémentaires :
 La gestion de l’eau sous l’enseigne Veolia Eau..
 La gestion des déchets sous le nom de Veolia propreté.
 La gestion énergétique sous le nom de Veolia Energie.
 La gestion des transports de voyageurs à travers Veolia transport.

Stage d’initiation Page 3

 1.2 Les implantations de Veolia Environnement :
Commençant par la France, Veolia Environnement s’est fortement développé au
niveau international tout en privilégiant les zones de fort développement économique
ainsi que les pays disposant de la capacité à assurer le respect d’engagements de long
terme.

Les implantations de Veolia Environnement.

2. Veolia Environnement Maroc :

Veolia Environnement Maroc est aujourd’hui un groupe intégré, doté d’une

organisation adaptée, lui permettant d’assurer sa mission de service public et de
développer au mieux ses activités au Maroc. Sa vision est d’améliorer la qualité
de vie des citoyens et de confirmer son engagement dans le développement
durable et la protection de l’environnement.
Veolia Environnement Maroc contrôle exclusivement ces 3 filiales :
 REDAL, qui est chargée de la gestion déléguée des services
d’assainissement liquide et de distribution d’eau potable et
d’électricité dans 23 Communes et Arrondissements de Rabat,
Salé, Témara, Skhirat ainsi que Bouznika et Charrat.

Stage d’initiation Page 4

  AMENDIS, qui est chargée de la gestion déléguée des services
d’assainissement liquide, de distribution d’eau potable et
d’électricité des Wilayas de Tanger et de Tétouan, et qui dessert 1
365 000 habitants.
 AMANOR et HYDROLIA, filiales spécialisées qui œuvrent dans
les domaines du transport de personnel, du curage de réseaux
d’assainissement, de l’électrification urbaine et des travaux
d’entretien des réseaux d’eau potable.

3. REDAL :
3.1 Présentation générale :

REDAL , est une filiale de Veolia Environnement Maroc, présente au Maroc

depuis 2002, via des contrats de gestion déléguée dans les domaines de la
distribution d’eau, d’électricité et dans le domaine d’assainissement.

REDAL prévoit un programme d’investissement important qui s’étale sur 30

ans. Jusqu’en 2026, la gestion déléguée de la wilaya de Rabat Salé investira un
montant global de 13,7 milliards de dirhams dans les métiers de l’eau, de
l’électricité et de l’assainissement liquide.

3.2 Le périmètre de REDAL :

REDAL est en charge de la gestion déléguée des services de la distribution

d’électricité, d’eau potable et d’assainissement liquide dans 23 Communes et
Arrondissements de Rabat, Salé, Témara, Skhirat ainsi que Bouznika et Charrat.

Stage d’initiation Page 5

 Le périmètre de Redal.

3.3 Produits de REDAL :

 Production et la distribution de l’eau potable :

L’eau potable est fournie par l’Office National de l’Eau Potable (ONEP) en
différents points. Une petite partie est produite par REDAL au moyen de captages
d’eau souterraine.
Le terme « production » regroupe les activités de captage des eaux brutes
souterraines et de traitement de potabilisation.
Le terme « distribution » couvre les activités de pilotage et de maintenance
du réseau (canalisations et branchements), des réservoirs et stations de pompage.

 Assainissement liquide :

Cette activité concerne la collecte, la dépollution des eaux usées

domestiques et industrielles et le rejet des eaux dépolluées dans le milieu naturel,
ainsi que la collecte et le rejet des eaux pluviales.

Stage d’initiation Page 6

 On entend par « collecte » les activités de pilotage et de maintenance du
réseau d'assainissement liquide (collecteurs, branchements et ouvrages annexes).
Le terme « traitement » concerne l’ensemble des activités de pilotage et
maintenance des usines de dépollution (parfois aussi appelées stations de
traitement ou stations de pré- traitement).

 Distribution d’électricité :
A partir des points de fourniture par l’Office National de l’Electricité et de
l’eau potable (ONEE) , l’activité de la distribution d’électricité concerne la
conduite et la maintenance du réseau (câbles et branchements), des postes sources,
des postes répartiteurs et des postes transformateurs Moyenne Tension (HTA) /
Basse Tension (BT).

3.3 Organigrammes de REDAL :

Organigramme génerale de REDAL

Stage d’initiation Page 7

 Organigramme : Direction Electricité

Stage d’initiation Page 8

 Déroulement du Stage

I. Introduction
La REDAL, régie autonome de distribution d’eau, d’électricité et
d’assainissement de la wilaya de Rabat Salé achète de l’électricité de l’ONEE, office
national de l’électricité et de l’eau potable .

La REDAL est composée de deux départements :

 Département basse tension ( BT )
 Département Moyenne Tension ( HTA )

Dans mon stage , j'ai eu l'opportunité de découvrir le fonctionnement des

différentes services de ces deux départements .

II. Le réseau de REDAL

2.1 Les postes sources

La REDAL achète de l' électricité de l' ONEE , office national d'électricité et

de l’eau potable, celle ci est reçues aux différentes postes sources ( voir figure 1) .
On note bien que chaque poste source est alimenté par plusieurs centres de
production, Ainsi, par une simple modification dans les jeux de barre on pourrait
faire face à tout problème qui pourrait surgir dans l'une des unités de production.
A la sortie de chaque générateur on trouve un transformateur élévateur de
tension. Ce transformateur sert à augmenter la valeur de la tension et diminuer la
valeur de l'intensité. Ainsi on évite au maximum les pertes par effet joule lors du
transport d'électricité, la surchauffe des lignes, et on économise le coût des lignes car
on aura besoin d'un diamètre moindre.

Stage d’initiation Page 9

 Poste Source à Redal Rabat-Agdal ( 60 KV )

Le réseau de REDAL commence à partir des postes sources. Dans

chaque poste source on trouve les arrivées liées à deux jeux de barres , ce
jeu de barre offre la possibilité de différentes manoeuvres que ce soit
dans le cas d'un déclenchement ou pour effectuer l'entretien du matériel.
Ce jeu de barre peu être commandé par le technicien attaché au poste
source ou à partir du dispatching, en effet dans chaque poste source on
trouve un PA (automate programmable) qui rassemble les différents
appareils mesures et tout les relais et les envoie au dispatching, par 1e
moyen d'une antenne.

Stage d’initiation Page 10

Notons que le PA fonctionne avec un courant continu, donc le
poste source doit disposer d'un redresseur, et des batteries de
secours pour assurer un fonctionnement minimal l'hors d'une
coupure.
Le jeu de barre alimente les transformateurs HTB/HTA :
 HTB : La Haute Tension B HTB > 50kv
 HTA : La Haute Tension A 1kv<HTA<=50kv
Ces Transformateurs HTB/HTA sert à convertir la haute tension A
(HTA : 60KV) qui se transmet de l’onee à la haute tension B (
HTB : 20KV)
Dans chaque transformateur on a un système de ventilation
pour maintenir une température constante, et éviter les problèmes
qui pourraient surgir à cause de la surchauffe des enroulements du
secondaire ou du primaire.
On trouve aussi un bras avec plusieurs positions, en
déplaçant ce bras on peu modifier le nombre de spires dans le
secondaire, on peut ainsi soit diminuer soit augmenter la valeur de
la tension au secondaire. Ce bras peut être guidé soit manuellement
par l'agent affecté au poste source, ou à partir du dispatching. Et
puisque la charge varie, elle atteint son maximum à 21h et 1lh, on
peut ainsi garder la tension au secondaire constante.

Systéme de ventilation du transformateur

Stage d’initiation Page 11

 2.2 Les répartiteurs

Les transformateurs HTB/HTA alimentent à leur tour

les répartiteurs . Les lignes qui lient les transformateur
avec un répartiteur sont appelés des feeder. On trouve
deux types de répartiteurs :

Les répartiteurs préfabriqués Les répartiteurs traditionnelles

Figure : Répartiteurs préfabriqués

 On note que les répartiteurs préfabriqués sont conçus par une société, ils occupent
beaucoup moins d'espace, mais leur entretien est très coûteux. Malgré cela ils sont
entrain de remplacer les répartiteurs traditionnels.

 Comme l'indique leurs noms le répartiteur ne fait que distribuer le courant sur les
postes de transformation HTA/BT.

Stage d’initiation Page 12

2.2 Les postes de transformation HTA/BT
-Un poste de transformation est un ensemble de matériaux, de
conducteurs et d’appareillages mécaniques et électronique dont ils
sont regroupés pour protéger, transformer et donner de l’énergie
électrique suffisante pour un quartier.
-Généralement un poste est constitué par :
1. Une cellule d’arrivée qui sera l’entrée de l’énergie électrique
d’un poste.
2. Une cellule de départ qui sera la sortie de l’énergie électrique à
un autre poste pour créer une boucle d’énergie.
3. Un transformateur de 400 KVA.
4. Un disjoncteur BT.
5. Un tableau d’éclairage public.
6. Un coffret de distribution pour basse tension avec sectionneur
et fusible.
7. Une prise de terre pour la protection.
8. Des conducteurs de différentes caractéristiques.
Ce sont des postes de transformation de la haute tension A
(20KV) en basse tension (380V) . Il y a plusieurs types de postes ,
les postes sous terrains, les postes couvets et les H61.
 Les H61 sont des transformateurs avec une petite
puissance et ils sont de petite taille, on les accroche
souvent aux poteaux, ils sont utilisés le plus souvent dans
les zones rurales.

Transformateur HTA/BT H61

Stage d’initiation Page 13

  Les postes couverts et souterrains occupent plus d'espace,
on y trouve un transformateur bouclé , un jeu de barre
alimenté par le transformateur et qui cède le courant aux
différents départs,des relais détecteurs de courants de
défauts, trois cellules de protection

Poste de transformation HTA/BT préfabriqués Poste de transformation HTA/BT traditionnelle

L’intérieur d’un poste de transformation préfabriqué HTA/BT ( salé-marina )

Stage d’initiation Page 14

 L’intérieur d’un poste de transformation traditionnelle HTA/BT (Temara)

Les composants principaux d’un poste de Les noms des composants

transformation HTA/BT

• Transformateur abaisseur de
tension du 22KV /380V
• Sn=400KVA (La
puissance apparente)
• Enroulement en cuivre
 U1=21KV
 U2=400V
 I1=11,55A
 I2=577,4A

Stage d’initiation Page 15

  2 cellules + une cellule de
protection du transformateur
dans le cas de surcharges.

 Ce tableau fait le lien entre

l’arrivée du réseau du
distribution et le réseau du
client

2.2 Les Coffrets électriques

Un cable souterrain unipolaire parvenant d’un poste de
transformation HTA/BT et Comportant trois fils de phases et un fil
de neutre se raccorde dans un coffret :

Stage d’initiation Page 16

 Cable unipolaire comportant un fil de neutre + 3 fil de phases

Un Coffret avant son installation

Un fil neutre
Section : 95 mm²

3 phase de
Section : 240
mm²

Un Coffret après l’installation et le raccordement

Ce Coffret à son tour permet la distribution de

l’électricité sur le lotissement
• On note que , géneralement , chaque deux
immeubles partage un seul coffret

Stage d’initiation Page 17

 Coffret de l’éclairage public :

Ce coffret se trouve soit à l’intérieur du poste HTA/BT soit à

l’extérieur, il est relié à l’un des départs du tableau TUR, et constitué
d’un système de comptage (compteur), tableau de commande et de
protections électriques (fusibles), et on y repère les départs des
différents câbles.

Coffrets de
distribution

Partie d’un plan représentant la distribution des coffrets

Stage d’initiation Page 18

III. Département Basse Tension
Ce département est constitué par plusieurs sections, il y a
par exemple :

3.1 Unité technique

Le rôle de cette section est de rependre aux réclamations
des abonnés et la résolution de cette panne si possible.
Le standardiste de REDAL reçoit quotidiennement des
réclamations de coupure de courant soit par appels téléphoniques
soit par présence effective de l’abonné.
Le standardiste remplie un formulaire précisant la date, la
nature de la réclamation, le nom et l’adresse de l’abonné.
Cette réclamation est transmise vers l’agent de coordination
qui fait encore la transmission de cette réclamation au service
dépannage de l’unité technique.
L’équipe de dépannage fait des sorties à bord d’une voiture
équipée du matériel adéquat (échelle, les outils nécessaires pour
des interventions).
Cette section effectue première visite au lieu de la panne pour
effectuer la réparation si possible,si non rendre compte de la
situation à fin de faciliter l’intervention des équipes d’entretien.
Et en fin la réclamation est traitée par l’agent de coordination
pour imprimer sa fiche.
3.1 Découpage
Cette section veille à la bonne organisation du réseau basse
tension, ainsi elle s’occupe de la création de planches
représentant le réseau basse tension, et qui servent de support
pour les interventions des différentes sections. Par suite elle doit
veiller sur la mise à jour des donnés de ces planches en y notant
toutes les modifications apportées au réseau suite aux différents
travaux.

Stage d’initiation Page 19

 Cette section veille aussi sur la bonne distribution des
charges entre les départs des postes pour éviter tous les
problèmes tel que la chute de tension et la surtension.
Comme la prévention est le meilleur moyen pour le traitement,
le découpage mène tous les ans deus compagnes de mesures ; la
première en hiver, les équipes font les mesures en pleine nuit
par ce que tout le monde est chez soi, c’est la période où la
consommation est minimale, la seconde se fait en été pour les
quartiers se situant dans la cote, celle-ci se fait aussi dans la
nuit où la consommation est maximale. Les mesures prises
servent de support pour les différentes interventions des
différentes équipes.

Exemple d’un Plan du réseau et sa légende

3.2 Branchement
Cette section traite les travaux remboursés par le client, en générale
il s’agit de demande de branchement.
Donc on peut résumer le travail de cette section dans trois
étapes :
1. Etude du dossier de la demande du client.
2. Exécution des travaux.
3. Mise en point des devis de travaux.

Stage d’initiation Page 20

 Exemple d’un Devis de Travaux

3.3 Travaux et entretien BT

Cette section s’occupe de plusieurs travaux qui ont des relations
avec les lignes et les câbles.
Parmi ces travaux, on cite :
 Equipement des postes MT/BT.
 Jonction des câbles MT/BT.
 Pose des offerts de raccordement ou de protection.
 Pose de transformateurs sur poteau.
 Entretien et nettoyage des postes.
 Entretien de la ligne MT.

Stage d’initiation Page 21

 Travaux : Identification et groupement des câbles

Travaux : Jonction des Câbles BT/MT

Stage d’initiation Page 22

 Conclusion
Ce stage d’initiation est une période de mise à l’œuvre du stagiaire, par la
mise en application des méthodes et des techniques qu’il avait apprises au
terme d’une année d’études à l’école supérieure de technologie .

Le stage effectué à la société REDAL et plus précisément au service travaux

Electricité , m’a permis de faire un lien entre la théorie et la pratique que doit
posséder un ingénieur dans le milieu professionnel.

Malgré la courte durée de ce stage, il s’est révélé d’une valeur inestimable. Il

m’a permis de découvrir un organisme où des ingénieurs et des techniciens
très compétents nous ont aidés à se familiariser avec des équipements
sophistiqués qui ont rendu notre stage utile, agréable et très fruiteux.

Je termine ainsi notre rapport de stage en renouvelant nos remerciements les

plus sincères à tous ceux qui nous ont aidés de près ou de loin depuis notre
1er jour de formation à la Société REDAL.

Stage d’initiation Page 23
