GE Energy Products - Europe

FONDAMENTAUX
Cycle CombinéTV
de Hadjret en Nouss

Mars 2008

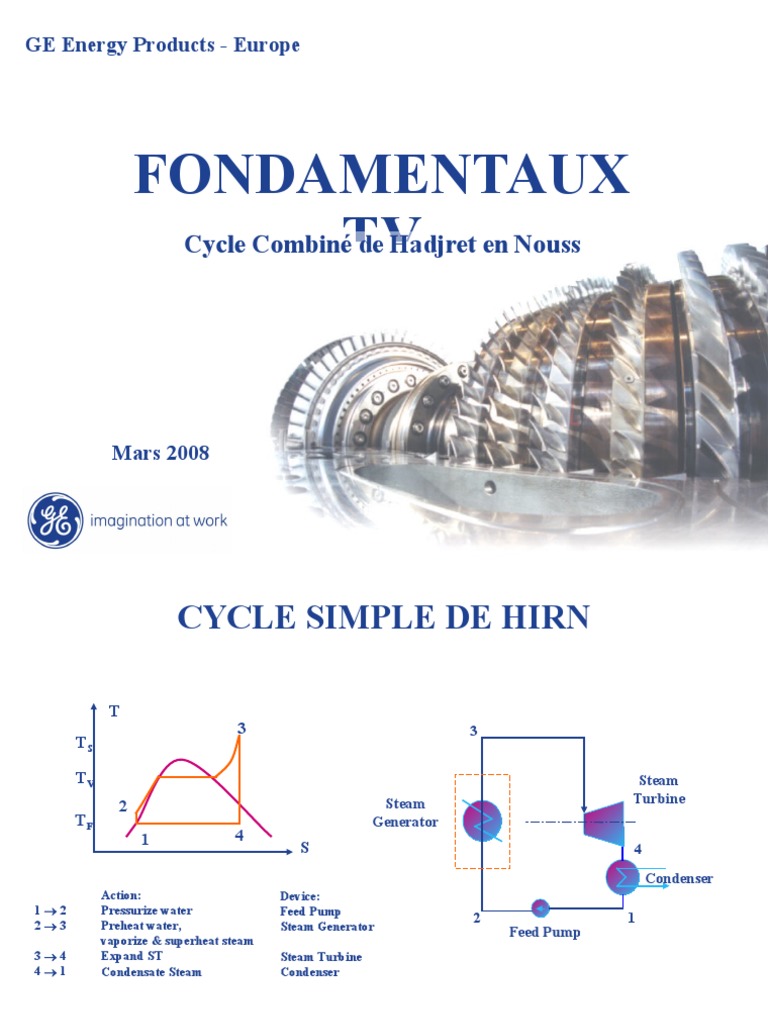

 CYCLE SIMPLE DE HIRN

T
3 3
TS

TV Steam
Steam Turbine
2
TF Generator
1 4
S 4
Condenser
Action: Device:
12 Pressurize water Feed Pump
23 Preheat water,
2 1
Steam Generator Feed Pump
vaporize & superheat steam
34 Expand ST Steam Turbine
41 Condensate Steam Condenser

Rendement net env. 30%

2/
GE /
 PARAMETRES DU CYCLE DE HIRN
• Temperature maxi (Ts) 
 W  etet humidité 
 Difficile au delà de 560°C 
• Pression ballon 
 W ? etet humidité 
 Nécessité d’une resurchauffe !
• Pression Condenseur 
 Wmais humidité 
T

TS 3

TV

2
TF

1 4 S 3/
GE /
 CYCLE DE HIRN AVEC RESURCHAUFFE

T
3 5
TS

TV
4
2
TF
1 6
S

Steam
Action: Device: Turbine
12 Pressurize water Feed Pump 5
23 Preheat water, Steam Generator Steam 4
vaporize & superheat steam
Generator
34 Expand HP steam Steam Turbine HP 3
45 Reheat steam Steam Generator 6
56 Expand reheat steam Steam Turbine IP-LP
Condenser
61 Condensate steam Condenser
2 1
Feed Pump

Rendement net env. 35%

4/
GE /
 PARAMETRES DU CYCLE DE HIRN AVEC
RESURCHAUFFE
• Pression de resurchauffe
 un maximum pour Presur = ¼ Pprinc
Pratiquement, on utilise des valeurs comprises entre 1/3 et
1/5, parfois moins pour diminuer l’humidité en sortie
turbine (
T Presur = ¼*Pprinc
Presur = 1/5*Pprinc
TS

TV

TF

S
5/
GE /
 TECHNOLOGIES TURBINE A VAPEUR
• Turbine à action
 La détente se fait dans la partie fixe, transformant la
pression de vapeur en vitesse
 L’impact de la vapeur sur les aubes mobiles crée un
couple faisant tourner l’arbre sur lequel elles sont
fixées
 La pression est constante dans l’aubage mobile
 Turbine simple, ne nécessitant que peu d’étages

• Turbine à réaction
 La détente se fait dans la partie fixe ET dans la
partie mobile.
 La vapeur accélère dans la partie mobile due à sa
forme de tuyère
 Turbine complexe, nécessitant un nombre d’étages
plus important mais rendement accru.

6/
GE /
 TV: ELEMENTS D’ARCHITECTURE
• Schéma Général Vapeur aux
SSFV
VAPEUR
Bearing Vent
HP SSDV Relief
Steam seal header Diaphragm
VAPEUR BP
VERS CONDENS.
H

Hood Spray

Gland steam EHC

OIL
LUBE OIL
7/
GE /
 TV: ELEMENTS D’ARCHITECTURE
• Schéma Général

8/
GE /
