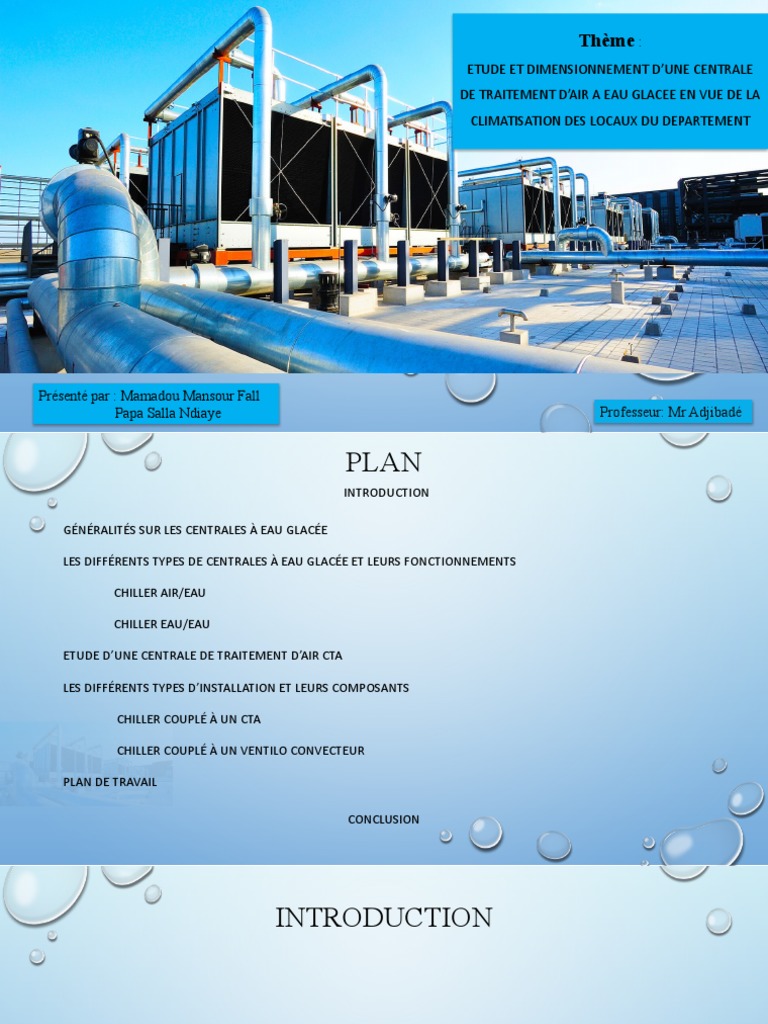

Thème :

ETUDE ET DIMENSIONNEMENT D’UNE CENTRALE

DE TRAITEMENT D’AIR A EAU GLACEE EN VUE DE LA
CLIMATISATION DES LOCAUX DU DEPARTEMENT

Présenté par : Mamadou Mansour Fall

Papa Salla Ndiaye Professeur: Mr Adjibadé
 PLAN
INTRODUCTION

GÉNÉRALITÉS SUR LES CENTRALES À EAU GLACÉE

LES DIFFÉRENTS TYPES DE CENTRALES À EAU GLACÉE ET LEURS FONCTIONNEMENTS

CHILLER AIR/EAU

CHILLER EAU/EAU

ETUDE D’UNE CENTRALE DE TRAITEMENT D’AIR CTA

LES DIFFÉRENTS TYPES D’INSTALLATION ET LEURS COMPOSANTS

CHILLER COUPLÉ À UN CTA

CHILLER COUPLÉ À UN VENTILO CONVECTEUR

PLAN DE TRAVAIL

CONCLUSION


INTRODUCTION
 Généralités sur les centrales à eau glacée

Un groupe d’eau glacée (aussi appelé chiller) est un système de production de froid à détente indirecte. Cela
signifie qu’il utilise un fluide intermédiaire (eau) pour transporter « le froid » vers les émetteurs
Un groupe frigorifique (compresseur + évaporateur + condenseur) va produire de l’eau glacée en utilisant les
calories de l’air ou de l’eau et un fluide frigorigène. Cette eau glacée (ne contentant pas de fluide frigorigène)
va circuler au sein de canalisations pour alimenter des émetteurs à eau glacée (ventilo-convecteurs, centrales
de traitement de l’air, échangeurs…).

AVANTAGES : INCONVENIENTS :
• LES GROUPES D’EAU GLACÉE SONT RÉVERSIBLES

• L’EAU EST UN FLUIDE PLUS FACILE À MANIPULER

Chiller AIR/EAU
Fonctionnement Chiller AIR/EAU
 AVANTAGES
• Air : fluide en abondance
• Simplification d'installation : groupe
en terrasse par exemple
• Pas de panache de fumées, pas de
légionellose
INCONVENIENTS
• Machine extérieure : contraintes
architecturales
• Bruit extérieur, car machine le plus souvent
en extérieur
• Performances en chute quand la
température extérieure augmente (35°C et
plus)
Chiller EAU/EAU

La source, où sont prélevées ou cédées les

calories, est l'eau : eau de tour, d'aéro-réfrigérants,
eau de nappe etc.
L'avantage de l'eau par rapport à l'air se retrouve
dans sa capacité thermique et un rendement ou
EER (Efficacité Energétique en Réfrigération),
meilleur et moins sensible aux conditions de
températures extérieures (cas eau de nappe)
Fonctionnement Chiller EAU/EAU
 INCONVENIENTS
AVANTAGES
• Nécessité des aéroréfrigérants ou tours de
• Meilleure efficacité, meilleurs rendements
refroidissement, souvent en toiture (sauf cas
(EER), meilleur bilan d'exploitation
eau de nappe)
• Implantation des machines frigorifiques en
• Entretien pour prévenir du risque de
local technique, en sous-sol, ...
légionellose (cas eau de tour uniquement)
• Consommation d'eau de ville en appoint, (cas
eau de tour uniquement)
 Etude d’une centrale de traitement d’air
(CTA)

Une centrale de traitement d'air est un élément technique dédié au chauffage au

rafraîchissement, à l'humidification ou à la déshumidification des locaux tertiaires
ou industriels, c'est un système tout air à débit constant ou variable.
La centrale a donc plusieurs missions à réaliser :
• Remplacer l’air pollué par un air neuf,
• Fournir une qualité d’air supérieure,
• Maintenir un taux d’humidité idéal,
• Gérer la température à la demande
Une CTA est soit de type monobloc, soit elle est constituée de modules
additionnés les uns aux autres, suivant la configuration, modules ventilation,
module batteries froides et chaudes, module filtres, etc..
Il existe deux types de centrales de traitement d'air :
 la CTA simple flux
La CTA double flux
 LA CTA SIMPLE FLUX

Elle utilise de l’air extérieur qu’elle traite et filtre, afin de le rendre de meilleure
qualité. Elle peut tout aussi bien utiliser des flux venant d’autres pièces (air repris).
 LA CTA DOUBLE FLUX

Cette centrale de traitement de l’air peut mélanger tous les flux (air neuf, air repris,
air traité, air rejeté). Elle garantit qualité d’air supérieure dans les bâtiments.
 LES COMPOSANTS D’UNE CENTRALE DE
TRAITEMENT D’AIR

• VOLET D’AIR NEUF : CE VOLET VA GÉRER LE DÉBIT D’AIR NEUF ENTRANT ET SERVIR
D’ANTIGEL.
• VOLET D’AIR REPRIS : IL VA FONCTIONNER DE LA MÊME MANIÈRE QUE LE VOLET
D’AIR NEUF MAIS AVEC DE L’AIR REPRIS DES LOCAUX.
• FILTRATION : ELLE PROTÈGE LA CTA DE LA POUSSIÈRE ET FILTRE LES PARTICULES
VISIBLES OU INVISIBLES QUI POURRAIENT NUIRE À LA SANTÉ DES OCCUPANTS.
• BOÎTE DE MÉLANGE : ELLE GÈRE LE MÉLANGE ENTRE L’AIR REPRIS ET L’AIR NEUF
SIMULTANÉMENT AU TRAVERS D’UN RÉGLAGE D’OUVERTURE DES TRAPPES.
• BATTERIE CHAUDE : L’EAU CHAUDE ÉVOLUE DANS UN SERPENTIN ET AINSI,
PROVOQUE LA CRÉATION DE CHALEUR.
• BATTERIE FROIDE : ELLE FONCTIONNE EN DÉTENTE DIRECTE, COMME UNE CLIM
(FLUIDE FRIGORIGÈNE) OU AVEC DE L’EAU GLACÉE (DE LA MÊME MANIÈRE QUE LA
BATTERIE CHAUDE).
• HUMIDIFICATEUR : AU TRAVERS D’UN FIL DE FER GALVANISÉ OU PAR INJECTION
DE VAPEUR, IL PERMET DE GÉRER LE TAUX D’HUMIDITÉ DANS UNE PIÈCE.
• DÉTECTEUR AUTONOME DÉCLENCHEUR : IL PERMET, EN CAS D’INCENDIE, DE
FERMER LES VOLETS AFIN QUE LE FEU NE SE PROPAGE PAS.
• VOLET D’INCENDIE : DIMINUE LA PROPAGATION DE FUMÉE.
• PARE GOUTTELETTES : EMPÊCHE LA FORMATION DE GOUTTE
• BLOC VENTILATEUR : IL EXISTE À ACTION OU À RÉACTION
