Université d’Alger 1

Département d’Architecture d’Alger

2020/2021

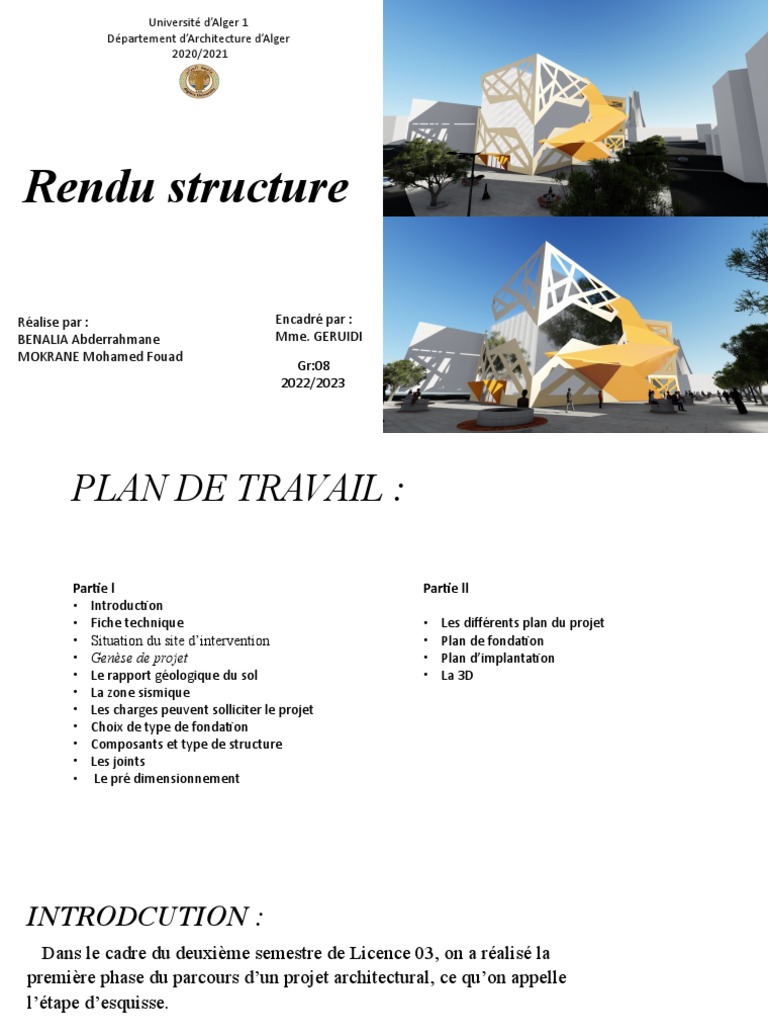

Rendu structure

Réalise par : Encadré par :

BENALIA Abderrahmane Mme. GERUIDI
MOKRANE Mohamed Fouad
Gr:08
2022/2023
PLAN DE TRAVAIL :géant pour
l’humanité ».
Partie l Partie ll
• Introduction
• Fiche technique • Les différents plan du projet
• Situation du site d’intervention  • Plan de fondation
• Genèse de projet • Plan d’implantation
• Le rapport géologique du sol • La 3D
• La zone sismique
• Les charges peuvent solliciter le projet
• Choix de type de fondation
• Composants et type de structure
• Les joints
• Le pré dimensionnement
INTRODCUTION :
Dans le cadre du deuxième semestre de Licence 03, on a réalisé la
première phase du parcours d’un projet architectural, ce qu’on appelle
l’étape d’esquisse.
Le projet est dédié à l’entreprenariat et les start-ups jeunes sous le nom
d’une pépinière des entreprises des jeunes « Business incubator »,
implanté au niveau de Diar El Mahçoul à El Madania.
Le projet a été fait en passant par plusieurs étapes dont : le constat
basé sur des visites sur le terrain, l’analyse urbaine, diagnostics et des
références afin d’établir un programme et un scénario pour concevoir un
projet qui devra faire la liaison entre ces derniers, pour qu’il soit
adaptable, logique et répondre aux besoins du site.
Fiche technique
Localisation : El Madania

Type de projet : Incubateur

Gabarit : R+3

Type de structure : mixte

(béton armé et métallique)

Type de terrain : plat

Situation du site d’intervention :
Sur les hauteurs de la ville d‘Alger, situé au nord de la
commune d’El Madania sur la rue Mohamed Chira plus
précisément, notre ilot est en forme d’un trapèze d’environ
2293m2 de superficie, sur un terrain peu accidenté d’une
différence de niveau de 4m.
Genèse de projet :
1) Faire monter un volume de base : parallélépipède 4) Créer une grille à partir du volume tramé

2) Tramer le volume de base 5) Relier différents points de la grille

3) Parallélépipèdes déconstruits placés en

un seul et grand parallélépipède
6) Imbrication du volume
Imbrication déconstructiviste résultant de la
trame avec un cube qui représente
l’idéalisme de l’architecture locale,
pour créer une relation de
continuité et de globalité au
volume final
le rapport géotechnique de sol
Carte géologique de la région d'Alger
LA ZONE SISMIQUE DU
PROJET :
Zones sismiques RPA99-Coefficient d'accélération de zone : il est défini 4 zones
sismiques classées comme suit :

1. Zone 0 : Sismicité négligeable

2. Zone 1 : Sismicité faible
3. Zone 2 : Sismicité moyenne
4. Zone 3 : Sismicité élevée

- La région EL Madania Wilaya d'Alger correspond à une

zone de sismicité élevée classée en zone Ill, selon le
Règlement Parasismique Algérien 1999 ; addenda 2003.
Les charges que peut solliciter le projet

Soit directement :
• Charges permanentes
• Charges d'exploitation
• Charge climatiques
• Action sismique

Soit indirectement :
• Effet de la température
• Déplacement d'appuis ou
plus précisément tassement
différentiel
 Choix de système de fondation:
Le choix de type de fondation se fait suivent trois
paramètres
- La nature et le poids de la superstructure.
- - La qualité et la quantité des charges appliquées sur la
construction.
- - La qualité du sol de fondation.

Fondation en radier général

- Ce choix est en fonction de plusieurs paramètres qui

sont :
• Les caractéristiques du sol support.
• Type d’ouvrage à construire.
• La nature et l’homogénéité du sol.
• La capacité portante du terrain de fondation.
• La charge totale transmise au sol.
• Aspect économique.
• La facilité de réalisation. Fig : exemple d’assemblage fondation-poteau Fondation en
radier général
Plan de fondation :
Tiges d’ancrage :
Une tige d’ancrage est composée d’un boulon
noyé dans le béton et d’une tête filetée hors
du béton sur laquelle se fixe un écrou. Cet
écrou maintient la tige dans sa position au
contact de l’élément en acier sur lequel repose
l’écrou, si les trous sont surdimensionnés. Une
tige sert principalement à la reprise des efforts
de traction et éventuellement à ceux de
cisaillement

Tige recourbée
Assemblage sur béton armé
 Les joints de Repture :

Pour ce qui est de la structure on

a opté pour la structure métallique. 3
On a mis 2joints de rupture
1
2
Les joints de Repture :
Un joint de dilatation est un joint destiné à
absorber les variations de dimensions des
matériaux d’une structure sous l'effet des
variations de température
Les joints de Repture :
Type de
Plancher :
Pour le type de dalle, vu les porte à faux existants dans le projet,
on a opté pour le plancher collaborant :
• Le plancher collaborant combine des bacs acier avec une
dalle béton. Le système tire avantage des propriétés
• techniques des deux matériaux qui, ensemble, contribuent à
la résistance mécanique de la surface porteuse.
• Le béton est très résistant en compression mais fragile en
traction
• L’acier est très résistant en traction
• Cet assemblage des deux matériaux permet d’obtenir un
plancher béton très résistant en flexion (capacité portante
élevée) et d’épaisseur réduite.
Type de
Pose d’un plancher collaborant bac acier :

Plancher :
• Poser les poutres qui serviront de support aux bacs aciers.
• Fixer les bacs aciers sur les poutres. Positionner les tôles les unes sur les autres en respectant un
chevauchement.
• Poser le coffrage périphérique et le treillis soudé.
• Couler le béton sur les bacs aciers et le talocher.

Pré-dimensionnement des
poutres : : On a: Lmax = 8m
1-Les Poutres
Le pré-dimensionnement de la section
transversale de la poutre est donné par :
h ≥ 1/25 à 1/20 de L , avec L : portée de la poutre
h ≥ 320mm à 400mm
A partir du tableau on choisit :
IPE 400
h= 400mm et b= 180mm
Pré-dimensionnement des
poteaux
Charges permanentes G ( Poteaux et
Poutres ) :400
Poutre IPE

Eléments Epaisseur(m) Poidsvolumique Charges

[KN/m3 ] [KN/m2]

Poutre IPE 400 0,4 76,5 G=30.6

Poteau HBE 400

Eléments Epaisseur(m) Poidsvolumique Charges

[KN/m3 ] [KN/m2]

Poteau HBE 400 0,4 76,5 G=30.6

Poteau HBE 600

Eléments Epaisseur(m) Poidsvolumique Charges

[KN/m3 ] [KN/m2]

Poteau HBE 600 0,6 76,5 G=45,9

Le poteau le plus sollicité
Surface d’influence :

S1 = 16 m2
S2= 16m2
S3 = 16 m2
S4 = 16 m2
St = S1 + S2 + S3 + S4 = 64 m2
 Plan d’implantation :
A B C D

1 E F

3 7

8
4
9
La 3D :
Assemblage :
Les plans
Les plans
Les Coupes :
Les Coupes :
Conclusion :

Aujourd'hui la structure métallique malgré son développement dans

le monde entier l’algerie est loin d’ atteindre ce niveau,
Donc on a voulu intégrer ce genre de technologie dans notre projet
Les avantage de la structure métallique
Plus économique plus de 25 par rapport au structure en béton armé
Une résistance plus élevé (de grande portée )
La facilité et la rapidité de l’assemblage en construction .
