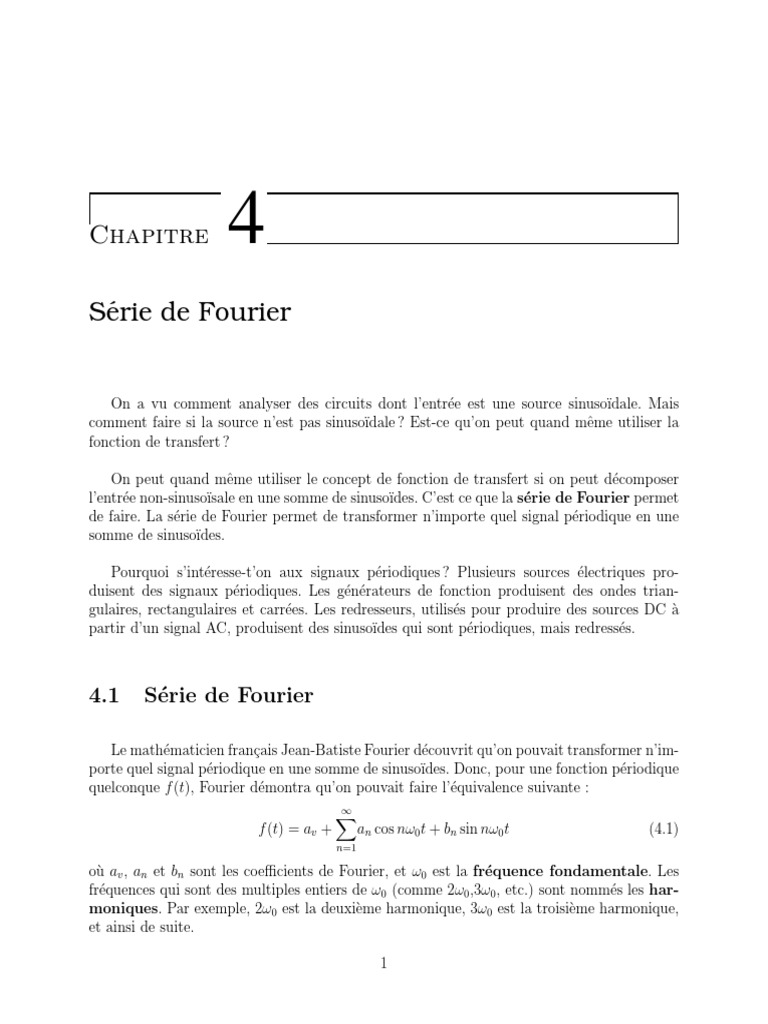

Série de Fourier
On a vu comment analyser des circuits dont l’entrée est une source sinusoı̈dale. Mais
comment faire si la source n’est pas sinusoı̈dale ? Est-ce qu’on peut quand même utiliser la
fonction de transfert ?
1
CHAPITRE 4. SÉRIE DE FOURIER
Pour faire l’analyse de circuits dont la source est périodique mais non sinusoı̈dale, il
faut décomposer l’entrée en une série de Fourier. Le premier coefficient obtenu, av , est la
composante DC du signal. Les autres composantes représentent différentes fréquences qui
sont présentent dans notre signal d’entrée. Ensuite, pour obtenir la sortie, on calcul la sortie
pour chaque fréquence, puis on fait la superposition.
Exemple 1
Vm
t
0 T 2T
Lorsqu’on utilise les équations 4.2 à 4.4, on peut choisir la valeur de t0 . Le meilleur choix
est de prendre t0 = 0, ce qui simplifie beaucoup les calculs. L’équation de v(t) entre 0 et T
est :
Vm
v(t) = t
T
2 GELE3132
CHAPITRE 4. SÉRIE DE FOURIER
On voit bien que plus le nombre d’harmoniques utilisés est élevé, plus le signal original
est reconstruit fidèlement.
Le calcul des coefficients de Fourier est, généralement, un calcul assez long. N’importe
quoi qui simplifie la tâche est donc bénéfique. On verra dans la prochaine section que si
le signal possède de la symétrie, on peut grandement simplifier le calcul des coefficients de
Fourier.
Il y a quatre types de symétrie qui peuvent aider à évaluer les coefficients de Fourier :
3 GELE3132
CHAPITRE 4. SÉRIE DE FOURIER
Original 7 harmoniques
1.5 1.5
1 1
v(t)
v(t)
0.5 0.5
0 0
−0.5 −0.5
0 0.5 1 1.5 2 0 0.5 1 1.5 2
Fréquence (rad/s) Fréquence (rad/s)
15 harmoniques 51 harmoniques
1.5 1.5
1 1
v(t)
v(t)
0.5 0.5
0 0
−0.5 −0.5
0 0.5 1 1.5 2 0 0.5 1 1.5 2
Fréquence (rad/s) Fréquence (rad/s)
1. Symétrie paire
2. Symétrie impaire
3. Symétrie demi-onde
4. Symétrie quart-d’onde
4 GELE3132
CHAPITRE 4. SÉRIE DE FOURIER
f(t)
t
0 T
Pour des fonctions paires, on peut démontrer que les coefficients de Fourier sont :
Z
1 T /2
av = f (t) dt (4.7)
T 0
Z
4 T /2
ak = f (t) cos kω0 t dt (4.8)
T 0
bk = 0 (4.9)
c’est-à-dire qu’on peut faire une copie miroir autour de l’axe y puis une copie miroir autour
de l’axe x. La figure 4.2 montre un exemple de fonction impaire.
f(t)
t
0
T
-A
Pour des fonctions impaires, on peut démontrer que les coefficients de Fourier sont :
av = 0 (4.11)
ak = 0 (4.12)
Z T /2
4
bk = f (t) sin kω0 t dt (4.13)
T 0
5 GELE3132
CHAPITRE 4. SÉRIE DE FOURIER
Pour des fonctions ayant de la symétrie demi-onde, on peut démontrer que les coefficients
de Fourier sont :
av = 0 (4.15)
ak = 0 pour k pair (4.16)
Z T /2
4
ak = f (t) cos kω0 t dt pour k impair (4.17)
T 0
bk = 0 pour k pair (4.18)
Z T /2
4
bk = f (t) sin kω0 t dt pour k impair (4.19)
T 0
Le terme symétrie quart-d’onde décrit une fonction périodique qui a la symétrie demi-
onde mais aussi de la symétrie autour du point milieu entre les demi-cycles positifs et négatifs.
La figure 4.3 a) montre un exemple de fonction périodique qui a la symétrie quart-d’onde,
tandis que la figure 4.3 b) n’a pas la symétrie quart-d’onde.
f(t) f(t)
A A
0 T t 0 T t
-A -A
(a) (b)
Une fonction périodique qui a la symétrie quart-d’onde peut toujours être rendue soit
paire ou impaire en faisant un choix approprié de t = 0. Par exemple, la fonction de la figure
6 GELE3132
CHAPITRE 4. SÉRIE DE FOURIER
4.3 a) est impaire et peut être rendue paire en déplaçant la fonction de T /4 vers la droite ou
la gauche.
Exemple 2
Im
t
0
T
-Im
La première chose à faire est de chercher pour de la symétrie. La fonction est impaire, et
de plus, possède de la symétrie demi-onde et quart-d’onde. Puisque la fonction est impaire,
av = 0, et ak = 0. À cause de la symétrie demi-onde, bk = 0 pour les valeurs paires de k. À
cause de la symétrie quart-d’onde, l’équation de bk pour les valeurs impaires de k est :
Z
8 T /4
bk = i(t) sin kω0 t dt
T 0
Alors,
Z T /4
8 4Im
bk = t sin kω0 t dt
T 0 T
µ ¶ ¯¯T /4
32Im sin kω0 t t cos kω0 t ¯
= − ¯
T2 k 2 ω02 kω0 ¯
0
8Im kπ
= 2 2 sin k est impair
π k 2
La reconstruction de i(t) est montré à la figure suivante. Dans ce cas-ci, très peu de
fréquences sont nécessaires pour reconstruire le signal original.
Original n=3
1 1
0.5 0.5
i(t)
i(t)
0 0
−0.5 −0.5
−1 −1
0 0.5 1 1.5 2 0 0.5 1 1.5 2
Fréquence (rad/s) Fréquence (rad/s)
n=7 n = 11
1 1
0.5 0.5
i(t)
i(t)
0 0
−0.5 −0.5
−1 −1
0 0.5 1 1.5 2 0 0.5 1 1.5 2
Fréquence (rad/s) Fréquence (rad/s)
8 GELE3132
CHAPITRE 4. SÉRIE DE FOURIER
Il y a deux autres façons d’exprimer la série de Fourier : on peut utiliser une forme polaire,
ou une forme exponentielle. La forme polaire est la suivante :
∞
X
f (t) = av + An cos(nω0 t − θn ) (4.28)
n=1
où Z t0 +T
1
Cn = f (t)e−jnω0 t dt (4.31)
T t0
Une fonction périodique est définie par ses coefficients de Fourier et sa période. Si on
connaı̂t av , an , bn et T , on peut construire f (t). Si on connaı̂t an et bn , on connaı̂t aussi
l’amplitude An et le déphasage θn de chaque harmonique.
9 GELE3132
CHAPITRE 4. SÉRIE DE FOURIER
Exemple 3
v(t)
Vm
-τ/2 τ/2 T t
0
On utilise la forme exponentielle pour cet exemple, ce qui donnera directement l’amplitude
de chaque composante spectrale.
Z τ /2
1
Cn = Vm e−jnω0 t dt
T −τ /2
µ ¶ ¯¯τ /2
−jnω0 t
Vm e ¯
= ¯
T −jnω0 ¯
−τ /2
2Vm
= sin nω0 τ /2
nω0 T
Vm τ sin nω0 τ /2
Cn =
T nω0 τ /2
qui est de la forme (sin x)/x. Cette fonction est appelée sinc, et est rencontrée assez souvent
dans le domaine des télécommunications.
sin nπ/5
Cn =
nπ/5
Le spectre d’amplitude est montré à la figure suivante. Remarquer que le spectre donne
0 aux multiples de 5, ou lorsque nτ /T est un entier. Ce qui veut dire que le 5ième, 10ième,
15ième, ... harmoniques sont nuls. L’enveloppe du signal forme la fonction sinc.
Le spectre de phase est montré à l figure suivante. Puisque Cn est réel dans ce cas-ci, la
phase est 0◦ ou 180◦ , selon le signe de Cn .
10 GELE3132
CHAPITRE 4. SÉRIE DE FOURIER
0.8
0.6
|Cn|
0.4
0.2
−0.2
−10 −8 −6 −4 −2 0 2 4 6 8 10
n
200
150
θn (degrés)
100
50
0
−10 −8 −6 −4 −2 0 2 4 6 8 10
n
11 GELE3132
CHAPITRE 4. SÉRIE DE FOURIER
Cette dernière équation affirme que s’il y a interaction entre une tension périodique et un
courant périodique, la puissance moyenne totale est la somme des puissances moyennes ob-
tenues de l’interaction de tensions et courants de même fréquence. Les tensions et courants
de fréquences différentes n’interagissent pas pour produire de la puissance moyenne.
La valeur RMS d’une fonction peut être exprimée en fonction des coefficients de la série
de Fourier. Par définition, la valeur RMS d’une fonction est :
s
Z
1 T
Frms = f (t)2 dt (4.36)
T 0
12 GELE3132
CHAPITRE 4. SÉRIE DE FOURIER
La valeur RMS d’un signal périodique est la racine carrée de la somme des amplitudes au
carré de chaque harmonique et de la composante DC du signal.
