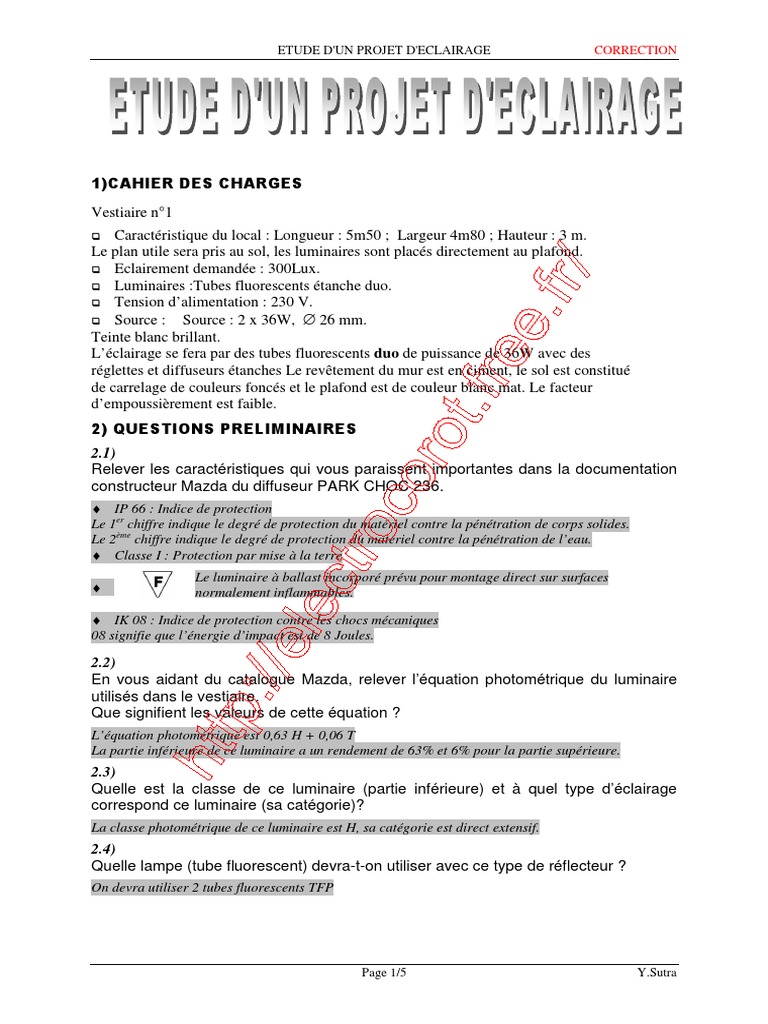

ETUDE D'UN PROJET D'ECLAIRAGE CORRECTION

1)CAHIER DES CHARGES

Vestiaire n°1

Caractéristique du local : Longueur : 5m50 ; Largeur 4m80 ; Hauteur : 3 m.
Le plan utile sera pris au sol, les luminaires sont placés directement au plafond.

Eclairement demandée : 300Lux.

Luminaires :Tubes fluorescents étanche duo.

Tension d’alimentation : 230 V.

Source : Source : 2 x 36W, ∅ 26 mm.
Teinte blanc brillant.
L’éclairage se fera par des tubes fluorescents duo de puissance de 36W avec des
réglettes et diffuseurs étanches Le revêtement du mur est en ciment, le sol est constitué
de carrelage de couleurs foncés et le plafond est de couleur blanc mat. Le facteur
d’empoussièrement est faible.
2) QUESTIONS PRELIMINAIRES
2.1)
Relever les caractéristiques qui vous paraissent importantes dans la documentation
constructeur Mazda du diffuseur PARK CHOC 236.
♦ IP 66 : Indice de protection
Le 1er chiffre indique le degré de protection du matériel contre la pénétration de corps solides.
Le 2ème chiffre indique le degré de protection du matériel contre la pénétration de l’eau.
♦ Classe I : Protection par mise à la terre
Le luminaire à ballast incorporé prévu pour montage direct sur surfaces
♦ normalement inflammables.

♦ IK 08 : Indice de protection contre les chocs mécaniques

08 signifie que l’énergie d’impact est de 8 Joules.

2.2)
En vous aidant du catalogue Mazda, relever l’équation photométrique du luminaire
utilisés dans le vestiaire.
Que signifient les valeurs de cette équation ?
L’équation photométrique est 0,63 H + 0,06 T
La partie inférieure de ce luminaire a un rendement de 63% et 6% pour la partie supérieure.
2.3)
Quelle est la classe de ce luminaire (partie inférieure) et à quel type d’éclairage
correspond ce luminaire (sa catégorie)?
La classe photométrique de ce luminaire est H, sa catégorie est direct extensif.
2.4)
Quelle lampe (tube fluorescent) devra-t-on utiliser avec ce type de réflecteur ?
On devra utiliser 2 tubes fluorescents TFP

Page 1/5 Y.Sutra

 ETUDE D'UN PROJET D'ECLAIRAGE CORRECTION

2.5)
Relever sur la catalogue Mazda le flux lumineux, le courant, la tension (au borne de
la lampe ) du tube fluorescent « Symphonie de type Aurora » ainsi que tube
« Prestilux Or Confort, TF P36 ». Ces deux tubes ont une puissance de 36W. De
plus vous comparez les spectres des 2 tubes fluorescents. Vous relèverez pour
chacun d’eux la température de couleur et l’IRC.

Température de Flux lumineux Courant Tension de Puissance

IRC
couleur (°K) (lm) (mA) la lampe (V) (W)
Tube de « Aurora » 3800 95 2350 440 103 60
Tube de « Prestilux » 2700 85 3350 440 103 60
2.6)
Donnez la signification de la température de couleur et de l’IRC
• La température de couleur donne des indications sur la teinte de la lumière émise par l'ampoule.
Elle caractérise l’ambiance lumineuse (chaude, froide, intermédiaire), l’aspect de la lumière.
• L’indice de rendu des couleurs (IRC) détermine la faculté d’une source lumineuse à respecter
l’aspect des couleurs.
2.7)
Commentez les résultats trouvés à la question 2.7. Pour éclairer un vestiaire quelle
solution choisiriez vous ?, justifier votre réponse.
Pour le tube fluorescent « Prestilux » on a un flux lumineux bien plus important que le tube
Symphonie à même puissance mais l’indice de rendu de couleur est inférieur, la température de
couleur nous indique que la couleur tirera vers la blanc rosé. Le tube Symphonie a un excellent rendu
de couleur (IRC=95) avec un température apparente intermédiaire (Blanc), c’est bien plus agréable.
Un vestiaire n’a pas besoin d’avoir un IRC très important, ceux qui est principal c’est l’éclairement.
Pour une utilisation dans un vestiaire :la solution est de choisir le tube « Prestilux ».

2.8)
Les tubes fluorescents utilisés dans le vestiaire sont « Prestilux Or Confort,TF P36 ».
Indiquer si l’éclairement demandé dans le vestiaire n°1 respecte bien la règle de
« Kruïthof » (voir documents ressources)
E = 300 Lux et la température de couleur est de 2700°K.
En regardant les courbes de « Kruïthof », on s’aperçoit que la règle est respecté, on aura donc un bon
confort visuel.

3) Le projet d’éclairage, par le calcul

Le but de cette partie est de faire un projet d’éclairage par le calcul, à l’aide des
documentations ressource explicatives du projet d’éclairage. De plus cette partie vous
permettra de vous familiariser , comprendre les paramètre que vous rentrez par la suite
dans le logiciel Mazda lux Indoor.
3.1)
Déterminez l’indice du local : K
L×l 5 ,50 × 4 ,80
K= = K = 0,854
( L + l ) × h ( 5 ,50 + 4 ,80 ) × 3

Page 2/5 Y.Sutra

 ETUDE D'UN PROJET D'ECLAIRAGE CORRECTION

3.2)
Déterminez le facteur de réflexion
Réflexion plafond → Blanc mat → 70%. Dans le catalogue Mazda ce facteur de
Réflexion mur → ciment → 50%. réflexion sera noté : 751
Réflexion sol → Carrelage foncés mat → 10%.

3.3)
Déterminez le facteur de dépréciation : d
Facteur d’empoussièrement (fe) faible → fe = 0,95 d=
1
x
1
x
1
Facteur de vieillissement des lampes (fl) → Fluorescence → fl = 0,85 fe fl fa
Facteur d’altération du luminaire (fa) → Luminaire courant → fa = 0,95 d = 1,30
3.4)
A l’aide des tableaux d’utilance fournis en documents ressource ,déterminez le
facteur d’utilance : u
Comme nous l’avons vue à la question 4.1.3, la classe photométrique de ce luminaire est H, on
regarde donc le tableau d’utilance correspond à cette lettre.
Le facteur de suspension est J = 0 (Luminaires fixés au plafond)

u = 0,46

Luminaire classe H Luminaire classe H

Indice de maille km = 1,00 - Indice de protection
TABLEAU D'UTILANCE POUR J = 0
Facteur de 873 773 753 731 551 511 311
H Indice de maille km = 1,00 - Indice de protection
TABLEAU D'UTILANCE POUR J = 1/3
Facteur de 873 773 753 731 551 511 311
H
Réflexion 871 771 751 711 531 331 000 Réflexion 871 771 751 711 531 331 000
0,60 56 52 55 51 40 38 30 24 37 29 24 29 24 22 0,60 51 48 51 48 37 36 29 24 36 29 24 28 24 22
0,80 66 60 64 59 49 46 37 31 45 37 31 36 31 28 0,80 61 57 60 56 46 44 36 31 43 36 30 36 30 28
Indice du local

Indice du local

1,00 74 67 71 65 56 53 44 37 61 43 37 42 37 34 1,00 69 63 67 62 53 50 43 37 50 42 37 42 36 34
1,25 82 73 78 71 64 59 51 44 57 50 44 49 43 41 1,25 77 69 74 68 61 57 49 43 56 49 43 48 43 41
1,50 87 77 84 75 70 64 56 49 62 55 49 54 48 46 1,50 82 74 80 73 67 62 55 49 61 54 48 53 48 46
2,00 96 83 92 81 80 72 65 58 70 63 58 62 57 54 2,00 91 81 89 80 76 70 63 57 69 62 57 61 57 54
2,50 101 87 97 85 86 77 71 65 75 69 64 68 63 60 2,50 98 86 94 84 83 76 69 64 74 68 63 67 63 60
3,00 105 90 101 88 91 81 75 70 78 74 69 72 68 65 3,00 102 89 99 87 88 80 74 69 78 73 68 71 67 65
4,00 111 94 106 92 98 86 81 76 84 79 75 78 74 71 4,00 108 93 104 91 95 85 80 76 83 79 75 77 74 71
5,00 114 97 110 95 102 90 85 81 87 83 80 81 78 75 5,00 112 96 108 94 100 89 84 80 87 83 78 81 78 75

3.5)
Déterminez le flux total : φt
ExSxd 300 x( 5 ,50 x4 ,80 )x1,3
φt = = φt = 22383 lumens
u 0 ,46

3.6)
En regardant le flux lumineux d’un tube fluorescent (voir annexe), calculer le nombre
de luminaires nécessaires
φt 22393
N= = ≈ 3,35 Il faut 4 luminaires
φap 2 x3350

 Nous avons des tubes fluorescents DUO, donc 2 tubes par réglettes, il faut multiplier φap par 2 !

Page 3/5 Y.Sutra

 ETUDE D'UN PROJET D'ECLAIRAGE CORRECTION

3.7)
Implanter les luminaires de façon à ce que le flux lumineux soit bien réparti.

480

129,15

Tube fluorescent duo PARK CHOC 236

16,7

Pour répartir équitablement le flux lumineux

dans la pièce, il faut que :
258,3 • Les valeurs des interdistances DL
550
(distances entre les luminaires) soient des
valeurs minimales.
• En bordure des murs on prendre DL/2 de
façon à ce que les angles ou le milieu du
16,7
vestiaire présentent le même éclairement.

129,15 Dans le sens de la Longueur DL = 258,3

Dans le sens de la Longueur DL’ = 110

55 130 110 130 55

4) Le projet d’éclairage, par le logiciel « MazdaLux Indoor »

4.1)
A l’aide de l’annexe explicative du logiciel « MazdaLux Indoor », relever les vues :
Panorama graphe, les courbes Isolux, la mosaïque d’éclairement, la nappe
d’éclairement.
Vous relevez aussi « les composants » par défaut (vue d’implantation, …)
Commentez les résultats obtenus
 Rappel : La couleur de la lampe utilisé est : CFT / 827 (type « Prestilux »)
Mettre le facteur de maintenance à 0,9 quand vous rentrez les paramètres du local (Fenêtre Calcul),
ne changez pas les autres facteurs de maintenance (type du luminaire et lampe).
Les résultats correspondent parfaitement avec le calcul effectué précédemment.
L’éclairement moyen : E moyen = 289 lux → C’est environ l’éclairement désirée dans le cahier des
charges (E =300 lux)
L’éclairement minimum est de 204 Lux.
Le rapport : E minimum / E moyen = 0,70 .
On voit très bien la répartition de l’éclairement sur les mosaïques d’éclairement.
Cette non uniformité d’éclairement s’explique en regardant la courbe photométrique du lumière
Pour un vestiaire, l’éclairement n’a pas besoin d’être parfaitement uniformément réparti : le cahier
des charges est parfaitement respecté.

Page 4/5 Y.Sutra

 ETUDE D'UN PROJET D'ECLAIRAGE CORRECTION

4.2)
Rentrez comme indice de réflexion la valeurs 311.
Ne changez pas les autres paramètres.
La démarche est la suivante :
Données → Local → dans la fenêtre facteur de réflexion choissez : cliquez sur valeurs par défaut →
choisissez 311 → OK
Que signifie l’indice 311 ?
Lancez le calcul, que constatez vous ?. Expliquez votre réponse.

L’indice de réflexion 311 signifie que :

La réflexion au plafond est de 30%. (Exemple :Couleur bois foncés)
La réflexion au mur est de 10%..(Exemple :mur foncés)
La réflexion au sol est de 10%.(Exemple :carrelage foncés)
On constate que le fait de changer la configuration du plafond, du mur et du sol. Il nous faudra
utiliser 6 luminaires au lieu de 4 pour un indice de réflexion de 751.
Comme nous l’avons vue dans le système chambre noire, les couleurs foncées absorbent
l’éclairement.
Lors de la constructeur d’un telle pièce il est vivement conseillé d’utiliser les couleurs claires.

4.3)
Gardez le luminaire PARK CHOC 236 mais changez la lampe, prenez la lampe
« AUR/940 », c’est la lampe précédemment étudiée a la question 4.1.6 et 4.17 (type
« Aurora »).
La démarche est la suivante :
Données → Choix des luminaires → Ajouter → Sélectionner Tout → Ajouter → Ouvrir → tapez la
référence PARK CHOC 236 , changez la couleur de la lampe (AUR/940) → Dans la case luminaire
choisis il faut changer le nom appelez le PARK CHOC 236 (2) par exemple→ Ajouter→ OK.
Puis suivre la démarche expliquée en annexe.
Que constatez vous ?. Expliquez cette différence.

En gardant le même luminaire, on constate qu’en changeant seulement le type de lampe le nombre de
tubes luminaires passe de 4 à 6 c’est un coût non négligeable pour un entreprise (achat de 2
luminaires supplémentaires, maintenance supplémentaire…).
Cette différence est due au flux lumineux que produit la lampe (2350 lm) contre 3350 lm pour le tube
Prestilux.
L’avantage de cette lampe est d’avoir un IRC excellent, un meilleur confort visuel (question 2.9). Mais
pour notre utilisation il vaut mieux utiliser la lampe « Pestilux ».
