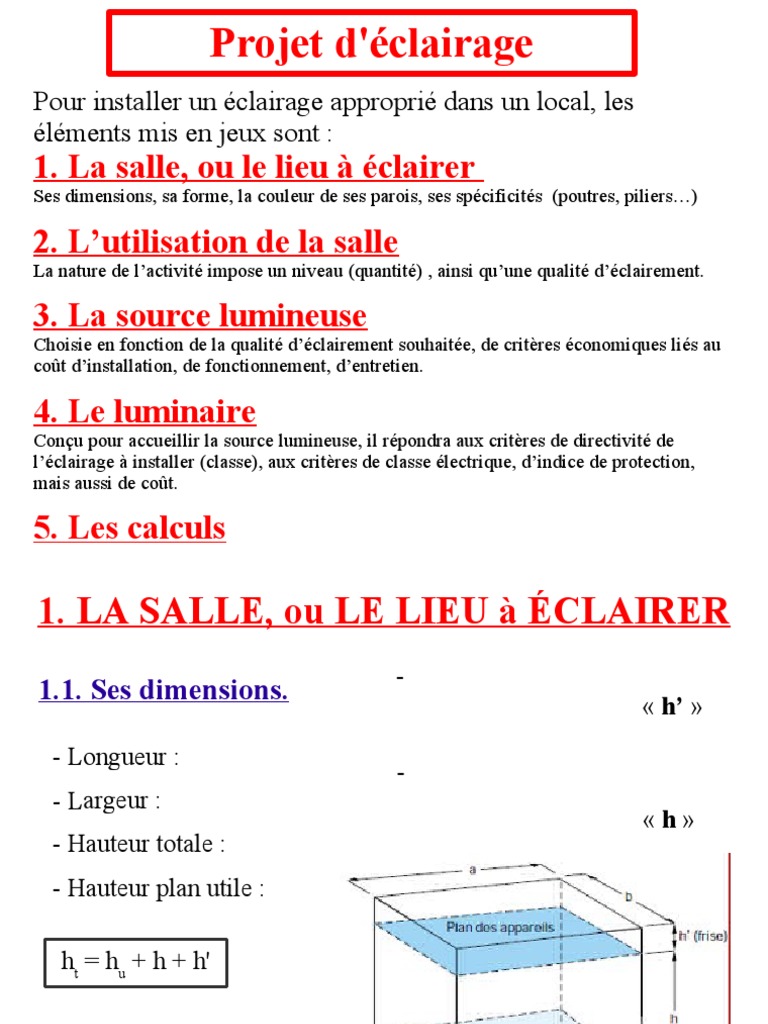

Projet d'éclairage

Pour installer un éclairage approprié dans un local, les

éléments mis en jeux sont :
1. La salle, ou le lieu à éclairer
Ses dimensions, sa forme, la couleur de ses parois, ses spécificités (poutres, piliers…)

2. L’utilisation de la salle
La nature de l’activité impose un niveau (quantité) , ainsi qu’une qualité d’éclairement.

3. La source lumineuse
Choisie en fonction de la qualité d’éclairement souhaitée, de critères économiques liés au
coût d’installation, de fonctionnement, d’entretien.

4. Le luminaire
Conçu pour accueillir la source lumineuse, il répondra aux critères de directivité de
l’éclairage à installer (classe), aux critères de classe électrique, d’indice de protection,
mais aussi de coût.

5. Les calculs
1. LA SALLE, ou LE LIEU à ÉCLAIRER
-
1.1. Ses dimensions.
« h’ »
- Longueur :
-
- Largeur :
« h »
- Hauteur totale :
- Hauteur plan utile :

ht = hu + h + h'
1. LA SALLE, ou LE LIEU à ÉCLAIRER

1.2. Coefficients de réflexion

Suivant la couleur des différentes parois,

Très clair clair moyen sombre nul

Plafond 8 7 5 3 0
Mur 7 5 3 1 0
Sol 3 3 1 1 0

Ces facteurs de réflexions pourront être utilisés soit sous forme

de pourcentages, (7 = 70%...), soit sous forme de chiffres
composés : (731 = plafond clair; mur moyen; plan utile moyen
sombre). Il faudra s'adapter aux données des tableaux d’utilance
dont on dispose.
 2. UTILISATION de la SALLE
2.1. Exigences normatives
La norme européenne d’éclairage intérieur NF EN 12 464-1
définit trois exigences principales d’éclairage sur les lieux de
travail :

Un tableau renseignera sur le nombre de « lux » nécessaires à l'activité de la

salle.

-
 3. LA SOURCE LUMINEUSE
3.1. Critères de choix d ’une source lumineuse
- Qualité de lumière désirée :
- Critères économiques :
3.2. Interdiction de certaines lampes
Paliers Lampes interdites
01 / 09 / 2009 - Lampes à incandescence et halogènes non claires (opales, blanches, dépolies, etc.)
- Lampes fluorescentes compactes de classe énergétique B
- Lampes de classes F et G
- Lampes à incandescence ≥ 100 W
- Lampes halogènes ≥ 75 W et de classes D et E
01 / 09 / 2010 - Lampes à incandescence de 75 W
- Lampes halogènes de 60 W et de classes D et E
01 / 09 / 2011 - Lampes à incandescence de 60 W
- Lampes halogènes de 40 W et de classes D et E
01 / 09 / 2012 - Lampes à incandescence de 25 et 40 W
- Lampes halogènes de 25 W et de classes D et E
01 / 09 / 2013 - Lampes à culots S14, S15 et S19 (dites « Linolites »)
01 / 09 / 2016 - Lampes de classe C
 4. LE LUMINAIRE
4.1. Le choix d’un luminaire

Conçu pour accueillir la source lumineuse, il répondra aux critères :

-

- d ’indice de protection (IK et IP),

- de modes de poses : encastré; semi encastré; suspendu...
- mais aussi de coût.
 5. CALCULS
5.1. Flux lumineux total
Le flux lumineux total FT (lm) à installer dans la salle est obtenu par la
relation :

E: à obtenir sur le plan de travail

a : longueur de la salle
b : largeur de la salle
d : facteur de dépréciation (de 1,2 à 1,6)
i et s : inférieur et supérieur
Inférieur = vers le bas
Ui et Us : inférieur et supérieure. Supérieur = vers le haut
5.2. Détermination de l’utilance : U
L'utilance est le rapport du flux utile (reçu par le plan utile) au flux
total sortant des luminaires.
Elle est déterminée à l'aide de tableau.
Elle dépend de la classe photométrique, du facteur de suspension (J),
des facteurs de réflexion de la salle, de l'indice du local (K).

5.2.1. Le facteur de suspension.

La relation est :

Dans la pratique, on prendra J = 0 ou J = 1/3

5.2.2. Indice du local K.

La relation est :
 5.2.3. Utilance U.
Exemple : Pour un luminaire de classe C, de facteur de suspension J=0,
d'indice de local K = 1,25 et de facteur de réflexion = 731,
on obtient : U = 0,72
5.3. Nombres de luminaires
Le nombre de luminaire N est donné par la relation évidente :

Avec Flampe = flux lumineux d'une lampe

Et n = nombre de lampe par luminaire.

5.4. Implantation des luminaires

Pour garantir un éclairement uniforme de la salle, il faut

N = NbLigne * Nb colonne
Ex : éclairage avec 12 luminaires
Répartition possible sur : a
3 ligne et 4 colonnes
5.5. Interdistances entre deux luminaires
b
ea/2
ea
a
ea
Remarque : ea/2
eb/2 eb eb eb eb/2
5.6. Interdistances maximales entre deux luminaires
Pour garantir un éclairement uniforme de la salle (Emini / Emoyen > 0,8), il
faut vérifier que l'écartement n'est pas plus grand que la valeur maximale
autorisée dans les sens longitudinal el et transversal et .
Cette valeur maximum dépend de la classe photométrique du luminaire
et de la hauteur h.
el
et
6. Vérification de l'éblouissement

On utilise des tableaux

pour déterminer les valeurs
de l'UGR (Unified Glare
Ratio) dans le sens
transversal et longitudinal
Voir TD.
