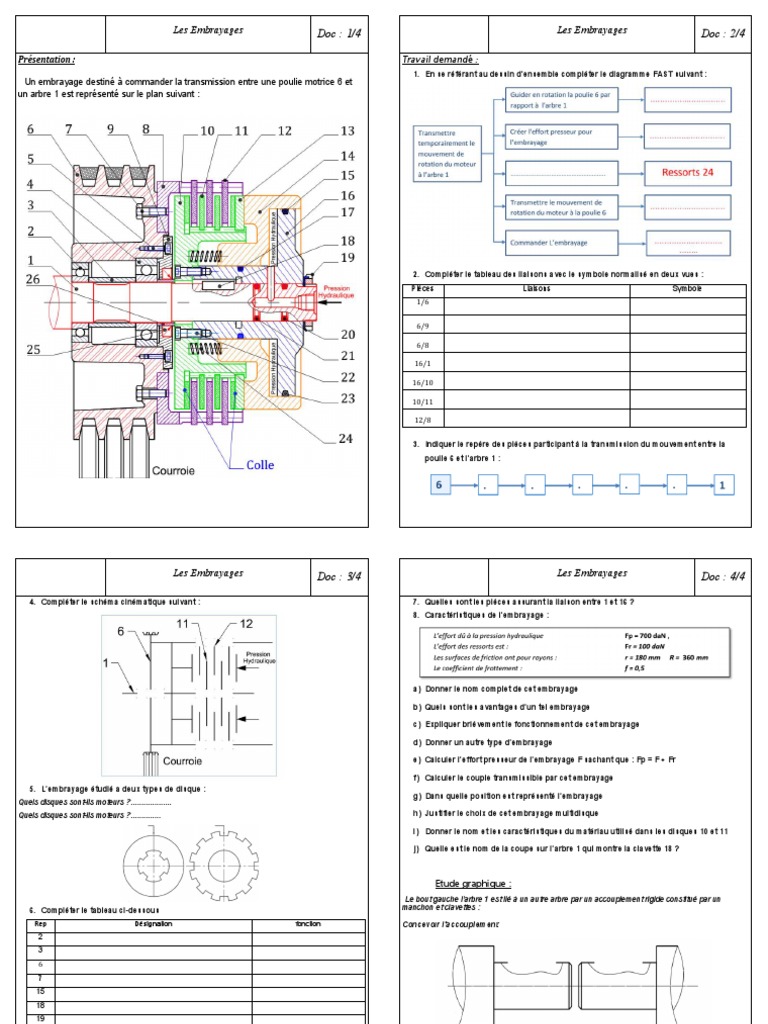

Les Embrayages Doc : 1/4 Les Embrayages Doc : 2/4

Présentation : Travail demandé :

1. En se référant au dessin d’ensemble compléter le diagramme FAST suivant :
Un embrayage destiné à commander la transmission entre une poulie motrice 6 et
un arbre 1 est représenté sur le plan suivant :

2. Compléter le tableau des liaisons avec le symbole normalisé en deux vues :

Pièces Liaisons Symbole
1/6

6/9

6/8

16/1

16/10

10/11

12/8

3. Indiquer le repère des pièces participant à la transmission du mouvement entre la

poulie 6 et l’arbre 1 :
 Les Embrayages Doc : 3/4 Les Embrayages Doc : 4/4

4. Compléter le schéma cinématique suivant : 7. Quelles sont les pièces assurant la liaison entre 1 et 16 ?
8. Caractéristiques de l’embrayage :

a) Donner le nom complet de cet embrayage

b) Quels sont les avantages d’un tel embrayage

c) Expliquer brièvement le fonctionnement de cet embrayage

d) Donner un autre type d’embrayage

e) Calculer l’effort presseur de l’embrayage F sachant que : Fp = F + Fr

f) Calculer le couple transmissible par cet embrayage

5. L’embrayage étudié a deux types de disque :
g) Dans quelle position est représenté l’embrayage
Quels disques sont-ils moteurs ?...................
Quels disques sont-ils moteurs ?.............. h) Justifier le choix de cet embrayage multidisque

i) Donner le nom et les caractéristiques du matériau utilisé dans les disques 10 et 11

j) Quelle est le nom de la coupe sur l’arbre 1 qui montre la clavette 18 ?

Etude graphique :
Le bout gauche l’arbre 1 est lié à un autre arbre par un accouplement rigide constitué par un
6. Compléter le tableau ci-dessous manchon et clavettes :

Rep Désignation fonction Concevoir l'accouplement

2
3
6
7
15
18
19
20
25
