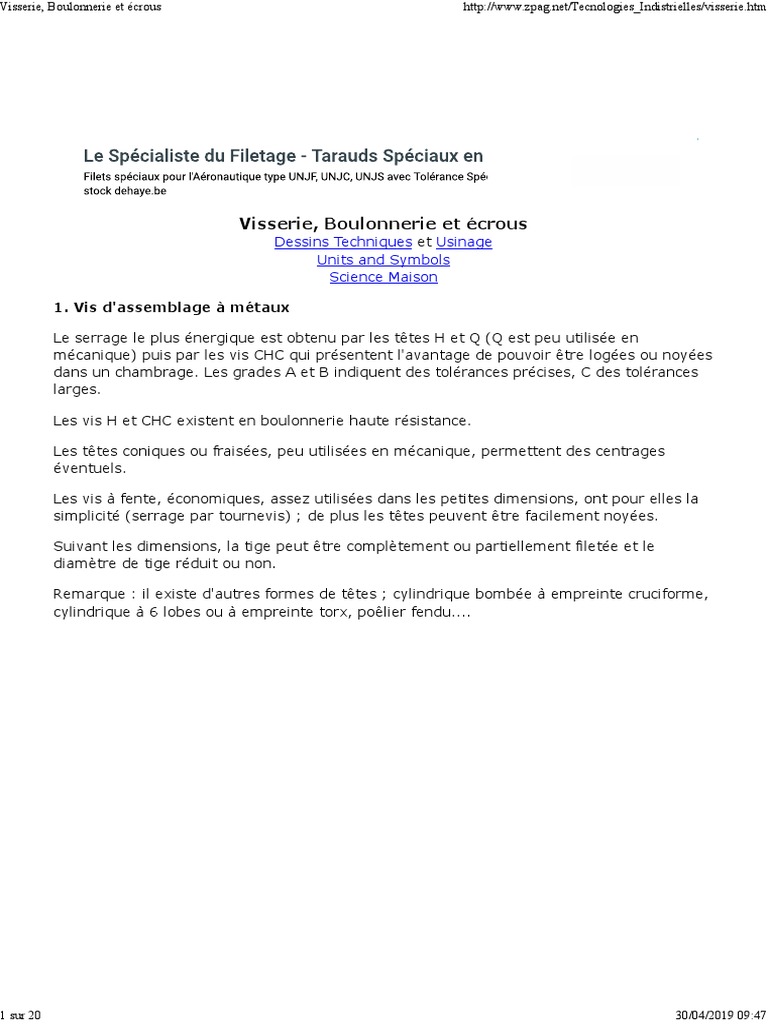

Le serrage le plus énergique est obtenu par les têtes H et Q (Q est peu utilisée en
mécanique) puis par les vis CHC qui présentent l'avantage de pouvoir être logées ou noyées
dans un chambrage. Les grades A et B indiquent des tolérances précises, C des tolérances
larges.
Les têtes coniques ou fraisées, peu utilisées en mécanique, permettent des centrages
éventuels.
Les vis à fente, économiques, assez utilisées dans les petites dimensions, ont pour elles la
simplicité (serrage par tournevis) ; de plus les têtes peuvent être facilement noyées.
13. Dimensions des vis à métaux. Cas avec empreintes cruciformes H ou Z et mêmes
dimensions.
Exemples de désignation : vis à tête hexagonale ISO 4014-M 12x80-4.6 (vis H partielle¬
ment filetée, d = 12, L = 80, classe 4.6);
14. Principales propriétés des vis et des goujons (NF EN 28839, ISO 8839).
Il existe des classes de qualité pour certaines vis (H, CHC.) et écrous. Plus le matériau est
résistant, plus la classe est élevée.
a) Cas des vis La classe est symbolisée par deux nombres. Le premier est le centième de la
résistance minimale à la rupture par traction (Rr) du matériau en N/mm2. Le second
représente 10 fois le rapport entre la limite élastique (Re) minimale et la résistance à la
rupture Rr.
Exemple :
Leur symbolisation est identique à celle des vis. Un boulon de classe 10-9 doit être
constitué d'une vis de classe 10-9 et d'un écrou de classe 10. De plus, en boulonnerie haute
résistance, il faut utiliser des rondelles de la même classe que les vis.
Charge de traction (F) supportée par la partie filetée de la tige (formule approchée).
(F) s'obtient par serrage au montage ; le couple de serrage C est exercé sur la tête du
boulon par une clé dynamométrique ou une visseuse rotative étalonnée.
p : pas (mm)
F : tension de la vis
Remarque : le calcul des assemblages boulonnés conduit parfois à des études plus poussées
prenant en compte les précharges, les sollicitations composées (traction + torsion, etc.), les
phénomènes de fatigue, les phénomènes statistiques, les critères de limite élastique (Von
Mises...) ; voir ouvrages spécialisés. Il existe des versions spéciales (HR et HV) pour
construction métalliques, NF EN 14399.
3. Principaux écrous
16. Dimensions des écrous pour vis à métaux (; sans chanfrein et d «s 10). Le style 2
existe avec collerette.
Exemples de désignation : écrou hexagonal ISO 4032-M12-8 (écrou H, d = M12, classe 8).
r Ecrou hexagonal à embase cylindro-tronconique EN 14218-M12 x 1,25 x-10, d= M12,
classe 10).
L'écrou à bague frein non filetée incorporée, en nylon ou inox, genre Nylstop, existe en
plusieurs variantes : écrou borgne, écrou à embase...
Les écrous « MHT » pour hautes températures (T < 550 °C) et « Tristop » ont leur diamètre
d légèrement déformé au niveau des parties coniques ; il en résulte un pincement avec la
vis au montage.
L'écrou type « Serpress », monobloc, présente une grande élasticité ; il est sept fois plus
élastique qu'un écrou H.
La rondelle conique élastique, qui se déforme et s'aplatit sous charge, sertie de l'écrou
twolok peut être remplacée par une rondelle dentée.
L'écrou « PAL » peut être utilisé comme contre-écrou. Supportant de faibles efforts axiaux,
il est intéressant avec les plastiques, les élastomères...
h1, avec bague nylon ; h2 avec bague inox (admet des démontages plus fréquents).
Les écrous à croisillons existent en acier avec trou de goupille ou en plastique phénoplaste
avec insert taraudé.
Les poignées lisses avec insert ou non sont le plus souvent en phénoplaste, « bakélite »
noir ou rouge. La matière est la même pour les poignées en T et les leviers de manœuvre
qui existent avec tige filetée et écrou.
Pour ces vis à une forme de tête donnée, on peut choisir, suivant les besoins (guidage,
Têtes usuelles : hexagonale réduite (symbole HZ), carrée réduite (symbole QZ), sans tête à
pans creux (HC) et sans tête fendue. Autres extrémités que celle figure 12 : bout bombé BB
(rayon ≈ d) ; bout pointu PT (cône). Acier, acier inoxydable, non ferreux.
Exemples de désignation : vis sans tête ISO 4766-M5xl2-14H (sans tête fendue ; bout plat
; d = 5, L = 12, qualité 14H ; vis sans tête à téton long HC, M8-40-45H)
Autres extrémités : bout pointeau (CN) de forme conique ; bout bombé (RN) à rayon — 1,4
d ; bout auto-nettoyeur (SC) ; bout pilote plat (PF) ou à téton avec bout tronconique (PC).
NFE 25-133 : tête HZ + bout TL ; NFE 25-134 : tête QZ + bout TC ; NF EN ISO 4028 : sans
tête HC + bouts TC et TL ; NF EN ISO 4027 : sans tête HC + bout TR ; NF EN ISO 4026 :
sans tête HC + bout PL ; NF EN ISO 4029 : sans tête HC + bout CU.
Classes de qualité : 14H (HV = 140) ; 22H (HV = 220) ; 33H (HV = 330) ; 45H (HV = 450).
20. Dimensions des vis à tôle (norme NF EN ISO ....).; Cas des vis autoperceuses (ISO...).
Aciers et Aciers inox.
Exemple de désignation : vis à tôle ISO 1482-ST3,5xl6-C (tête FZ, d = 3,5, L = 16, bout C)
; vis FX, ST4,8-32,C (tête FX, d = 4,8, L = 32, bout C).
Il existe plusieurs têtes et extrémités possibles pour ces vis qui ne nécessitent pas de
taraudage avant montage (principe des vis à bois) et qui sont filetées sur toute la longueur.
Les plus récentes sont autotaraudeuses (extrémité avec entaille tranchante qui fonctionne
sur le principe du taraud) et exigent un couple de serrage plus élevé. Cémentées et
revenues.
Le bout pointu (symbole C) est plutôt utilisé avec des tôles minces (e ≤ 1,5), le bout plat
(symbole F) avec des tôles plus épaisses et des trous borgnes. Elles existent en aciers
inoxydables. Utilisation : tôles d'acier, métaux tendres, plastiques, fibres végétales...
6. Vis à bois
Les tirefonds H et Q permettent les serrages les plus énergiques. Plusieurs matériaux sont
possibles : acier, laiton, aluminium, inox... sans finition ou revêtus (zinc.) Exemple de
désignation : vis FBS, VB 6-80 (pour vis fraisée bombée fendue, d = 6, L = 80)
7. Goujons
Il se compose d'une tige filetée à ses deux extrémités séparées par un tronçon lisse et d'un
écrou (H, Q...) de même diamètre d.
La longueur z peut être une gorge, le diamètre de la partie lisse peut être réduit, b peut
avoir plusieurs valeurs, le bout être plat ou non...
Exemple de désignation : goujon M 12-90, bm 18, classe 8-8 (goujon de diamètre 12,
longueur L = 90, longueur d'implantation J = bm = 1,5 d = 18, classe de qualité 8-8).
8. Lamages et chambrages
Ils doivent permettre le passage des outils de serrage. À cette fin, les diamètres indiqués
peuvent être augmentés, ou diminués pour d'autres raisons : optimisation, assemblage,
outillage....
Le diamètre C1 est à utiliser avec des vis CHC (hauteur H1) et CZX (empreinte torx ou 6
lobes : hauteur H2) ; il permet le passage d'une rondelle grower.
9. Rondelles
a) Rondelles d'appui
Rondelles plates : d'emploi usuel, elles existent en quatre séries de dimensions : étroite,
normale, large et très large. Deux qualités : grade A (duretés 200 HV et 300 HV ; Ra 1,6 à
6,3 ; acier et acier inox) et grade C (duretés 100 HV ; acier). Elles peuvent être
chanfreinées, brunies, zinguées, cadmiées, phosphatées, bichromatées...
Désignation : ISO 7089-8-200 HV (série normale, grade A, d=8, dureté 200 HV, acier)
Rondelles cuvettes : elles sont utilisées avec des vis à têtes fraisées (F...). Emboutie ou
usinée, la surface externe peut être polie et brillante.
Rondelles grower, pour vis de classe de qualité ≤ 10.9 : elles existent avec des becs qui
s'incrustrent dans la matière de la pièce ou sans bec. Trois séries sont possibles : courante
W, réduite WZ et forte WL). On les trouvent en acier à ressort (44 à 50 HRc) ou en inox.
Rondelles coniques, pour vis de classe de qualité ≥ 8.8 : elles peuvent être lisses
(symbole CL) ou striées (CS). Après serrage, la rondelle est plane et agit comme un
ressort. Elles sont en acier à ressort (42 à 50 HRc).
Rondelles ondulées à deux ondes, pour vis de classe de qualité ^ 8.8 : elles sont
souvent utilisées avec des pièces en matériaux tendres (alliages légers, plastiques) et
existent avec 1 et 4 ondes. Elles existent en acier à ressort, bronze, inox...
26. Dimensions des rondelles à dents chevauchantes et des freins à bord relevé.
Le freinage (40 % supérieur dans le cas d'une denture chevauchante) est obtenu par
incrustation des dents dans les pièces assemblées et par l'élasticité générale. La forme
concave (à 90°) s'utilise avec les vis à tête fraisée (90°).
Elles existent en acier à ressort (bruni, zingué, cadmié, bichromate), en inox, en bronze...
Écrous à encoches avec rondelles à créneaux (voir chapitre 26 dimensions des roulements),
écrous à créneaux (voir paragraphe écrous) et plaquettes arrêtoirs (freinage obtenu en
rabattant un bord sur la pièce et un autre sur l'écrou).
Écrou à sertir : en acier zingué bichromate, son immobilisation est obtenue par
refoulement du métal (sertissage à la presse) sous la partie conique de l'écrou.
Longueurs possibles H3 = 1,5 d (2d - 2,5d et 3d), pas fin ou pas gros.
Insert à expansion : il fonctionne comme une cheville usuelle. Au moment du serrage, les
demi parties inférieures s'écartent et s'incrustent dans le matériau de la pièce, pour les
plastiques et les métaux tendres. Schématisation ISO des inserts, voir page 580.
Insert de surmoulage : pour les matières plastiques, l'insert est mis dans le moule juste
avant moulage. L'ensemble se solidarise au refroidissement.
