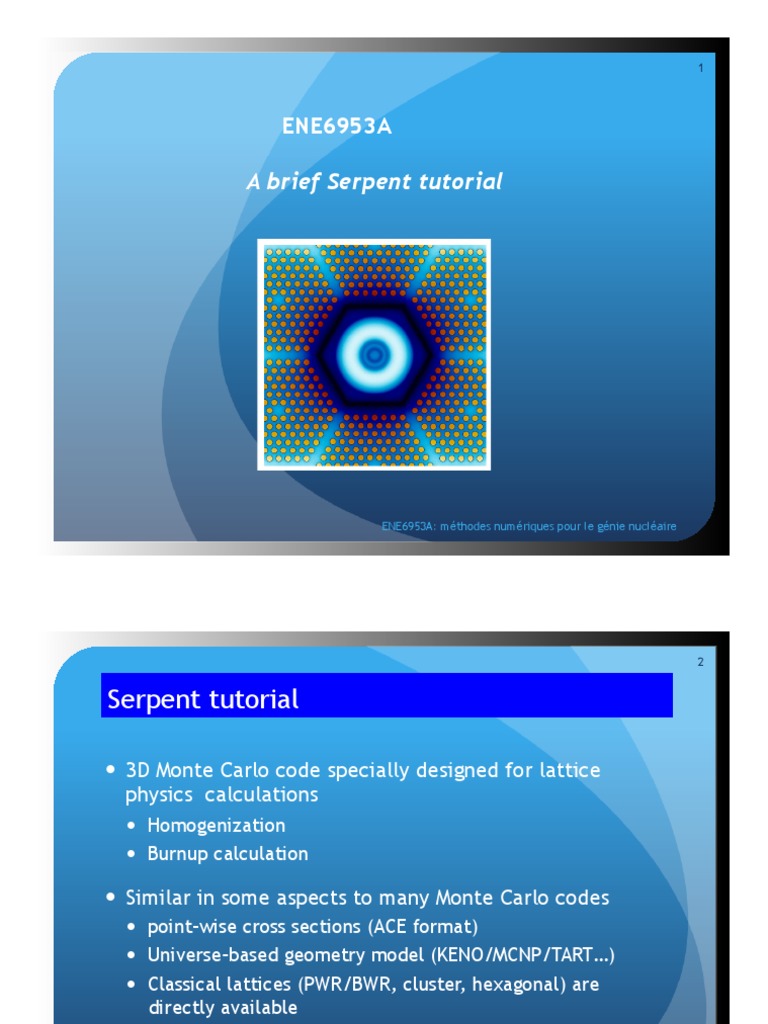

ENE6953A

A brief Serpent tutorial

ENE6953A: méthodes numériques pour le génie nucléaire

 2

Serpent tutorial

  3D Monte Carlo code specially designed for lattice

physics calculations
  Homogenization
  Burnup calculation

  Similar in some aspects to many Monte Carlo codes

  point-wise cross sections (ACE format)
  Universe-based geometry model (KENO/MCNP/TART…)
  Classical lattices (PWR/BWR, cluster, hexagonal) are
directly available

  See the website for examples, documentation, forum,

etc: http://montecarlo.vtt.fi/
ENE6953A: méthodes numériques pour le génie nucléaire
 3

Serpent tutorial

  Analog Monte Carlo simulation: sufficient in most of

reactor physics application

  Delta-tracking method combined with the regular ray

tracing method (parametrized with a threshold DT in
[0,1])

  Collision estimator for detector calculations

  Keff estimates:
  Analog (generation-wise)
  Collision
  Absorption=implicit

ENE6953A: méthodes numériques pour le génie nucléaire

 4

Serpent tutorial: input example

ENE6953A: méthodes numériques pour le génie nucléaire

 5

Serpent tutorial

ENE6953A: méthodes numériques pour le génie nucléaire

 6

Isotopic identifications:
  Isotopes are given through ZAId numbers

  ZZZAAA.xxc numbers

  ZZZAAA: 6-digits
  ZZZ: atomic number Z
  AAA: atomic mass A
  Ex: U235=> 092235, or simply 92235
  : H1 => 1001

  xx is corresponding to the temperature at which the

cross sections were produced

  03.c: 300 K, 06.c: 600 K, 09c: 900 K, etc…

  See the document SSS_ACE_JEFF31 for assign #3

ENE6953A: méthodes numériques pour le génie nucléaire
 7

Isotopic identifications: isotopic densities

ENE6953A: méthodes numériques pour le génie nucléaire

 8

Isotopic identifications: mass fractions

  Put (-) before mass fraction

ENE6953A: méthodes numériques pour le génie nucléaire

 9

Isotopic identifications: thermal data

  When atoms (hydrogen in water, deuterium in heavy

water, etc.) are molecularly bound, binding affects
energy loss in collision experienced by slow neutrons.

  Special cross-sections are required ( S(α,β) data)

  See the document SSS_THERMAL for thermal data

(JEFF3.1 section for assign #3)
ENE6953A: méthodes numériques pour le génie nucléaire
 10

Doppler broadening
•  Temperature cross-sections can be adjusted using the
keyword “tmp”

•  Always use a value above the initial data:

ENE6953A: méthodes numériques pour le génie nucléaire

 11

ENE6953A: méthodes numériques pour le génie nucléaire

 12

Geometry: pin cell example

ENE6953A: méthodes numériques pour le génie nucléaire

 13

Geometry definition:

  SERPENT geometric model is a classic in Monte Carlo

codes

  Universe-based model permits to divide in several level

the geometry

  Example:
1.  Universe (1): pin cell
2.  Universe (2): assembly fuel lattice, filled by universe (1)
3.  Universe (3): lattice of assembly fuels, filled by (2)
4.  Real reactor : (3)+reflector+ baffle, etc.

ENE6953A: méthodes numériques pour le génie nucléaire

 14

Geometry definition in Serpent:

  Geometry is defined in terms of regions (or volumes)

bounded by surfaces (plans, quadratic, etc.)

ENE6953A: méthodes numériques pour le génie nucléaire

 15

Geometry definition in Serpent:

  Some useful surfaces for reactor calculations:

ENE6953A: méthodes numériques pour le génie nucléaire

 16

Geometry definition in general MC codes:

  Similar to MCNP5, KENO6, etc.

  Some MCNP5 surface definition:

ENE6953A: méthodes numériques pour le génie nucléaire

 17

Geometry definition:

  Cells are then defined by a set of positive and negative

surfaces
  Positive surface number: cell is located “inside”
  Negative surface number: neutorn is located “outside”

  In MCNP: logical operator permit to define complicated

shapes (union, intersection, complementary)

ENE6953A: méthodes numériques pour le génie nucléaire

 18

Geometry definition:

  Example of simple cell definitions

ENE6953A: méthodes numériques pour le génie nucléaire

 19

Geometry definition:

  Example of simple cell definitions

ENE6953A: méthodes numériques pour le génie nucléaire

 20

Geometry definition:

  SERPENT provides derived surface types for lattice

calculations:

  Pin cards

  Lattices: regular, hexagonal, cluster

  To be used for the assignment (see the documentation!)

ENE6953A: méthodes numériques pour le génie nucléaire

 21

Simulation:
  Similar to the KCODE card in MCNP

  Main parameters: number of neutrons/cycle, number of

cycle, number of skipped cycles

  Bc 2: reflective bc

  gcu: universe for group constant generation

(spatial homogenization)

  Sym: symetry for group constant generation

  Nfg: energy directive for energy

condensation

  Pop: MC parameters

  Plot & mesh : picture of the geometry

ENE6953A: méthodes numériques pour le génie nucléaire
 22

Running SERPENT:

  In doppler/boltzmann computer

  ./rserpent input_file

  Output files:
  .png (geometry and mesh)
  Det.m (if detector card defined)
  .out : check of the geometry and materials
  .seed: seed used by the RNG
  Input_file.m: contains the important results (Keff, group
constants, etc.)

ENE6953A: méthodes numériques pour le génie nucléaire

 23

Output file:

ENE6953A: méthodes numériques pour le génie nucléaire

 24

Output file:

ENE6953A: méthodes numériques pour le génie nucléaire

 25

Output file:

ENE6953A: méthodes numériques pour le génie nucléaire

 26

Output file:
