Univ. A. Essaâdi Mécatronique Fab. Méc.

FS de Tétouan 1ère Année Master & M.O.C.N

Application V
Fabrication Mécanique
&
M.O.C.N

Contrat de Phase

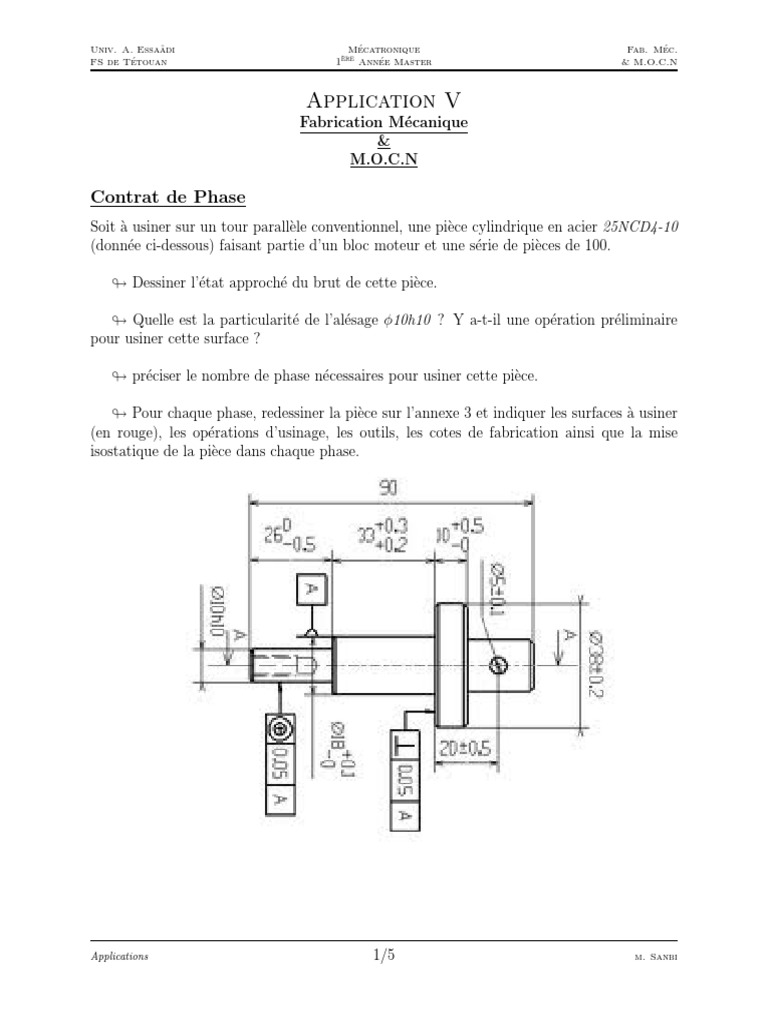

Soit à usiner sur un tour parallèle conventionnel, une pièce cylindrique en acier 25NCD4-10
(donnée ci-dessous) faisant partie d’un bloc moteur et une série de pièces de 100.

# Dessiner l’état approché du brut de cette pièce.

# Quelle est la particularité de l’alésage φ10h10 ? Y a-t-il une opération préliminaire

pour usiner cette surface ?

# préciser le nombre de phase nécessaires pour usiner cette pièce.

# Pour chaque phase, redessiner la pièce sur l’annexe 3 et indiquer les surfaces à usiner
(en rouge), les opérations d’usinage, les outils, les cotes de fabrication ainsi que la mise
isostatique de la pièce dans chaque phase.

Applications 1/5 m. Sanbi

Univ. A. Essaâdi Mécatronique Fab. Méc.
FS de Tétouan 1ère Année Master & M.O.C.N

Commande Numérique
Soit à usiner sur un Tour à Commande Numérique (TCN) à trois axes, une arbre en acier
C35. Le profil de la pièce est donné sur l’annexe 1. Le but de l’exercice est de programmer
la machine afin d’effectuer un tel usinage. On donne :

Dressage: outil : D1 T1; Avance : f=0.15mm/tr; Rotation du mandrin : gamme 2, n=3183tr/mn;

vitesse d’avance Vf=477m/mn; vitesse de coupe : Vc=120m/mn.

Profil de chariotage : outil : D2 T2; Avance : f=0.25mm/tr; Rotation du mandrin : gamme 3,

n=4000tr/mn; vitesse d’avance Vf=677m/mn; vitesse de coupe : Vc=220m/mn.

# Donner dans un tableau la cotation absolue et relative des points en G90 et G91.

# Traduire le script du programme ISO permettant l’usinage de ce profil (utiliser la cotation

absolue).(Inclure le sens de rotation horaire, l’arrosage n◦ 1 et gamme de rotation).

Fin du programme : % 1520 (nom), (ENSATE )...

N10 Initialisation (G40 G80 M5 M9)
N20 Appel de l’outil de dressage et correcteur associé
N30 Adapter les conditions de coupe (Vc ou n) et (Vf ou f)
N40 Départ au point A(0,0)
N50 ...........
N60 ..........
.... ..........
.... ..........
.... ..........
Fin du programme : .... M02

Applications 2/5 m. Sanbi

Univ. A. Essaâdi Mécatronique Fab. Méc.
FS de Tétouan 1ère Année Master & M.O.C.N

ANNEXE 1

Applications 3/5 m. Sanbi

Univ. A. Essaâdi Mécatronique Fab. Méc.
FS de Tétouan 1ère Année Master & M.O.C.N

Annexe A

Applications 4/5 m. Sanbi

Univ. A. Essaâdi Mécatronique Fab. Méc.
FS de Tétouan 1ère Année Master & M.O.C.N

Annexe B

Applications 5/5 m. Sanbi
