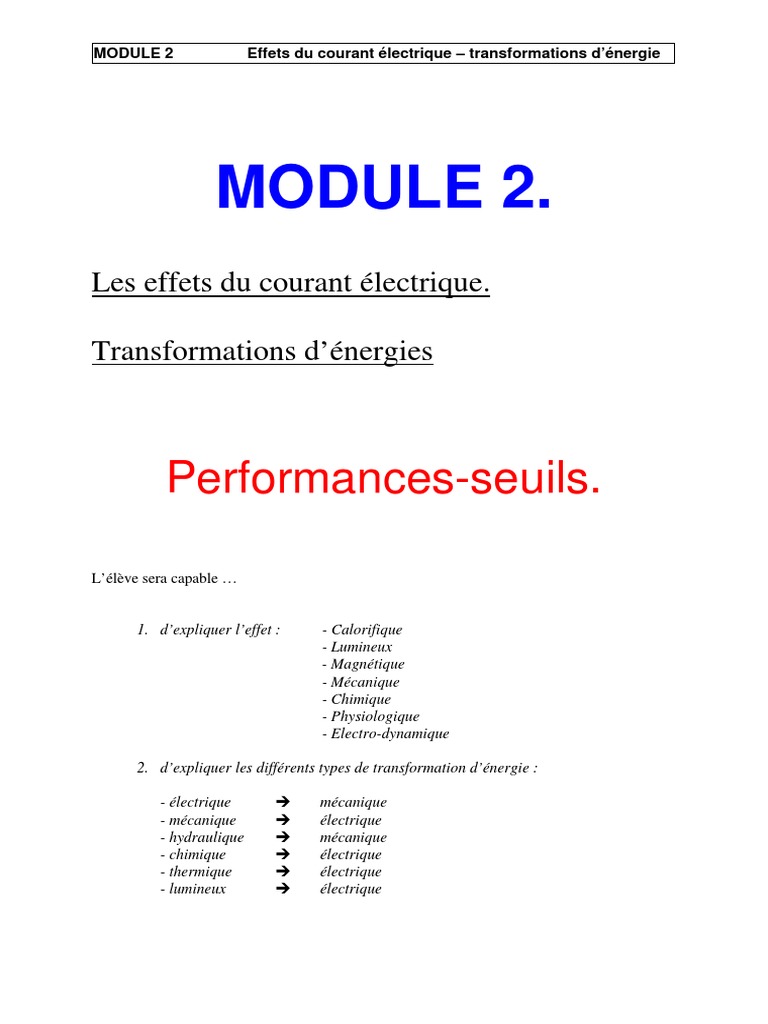

MODULE 2 Effets du courant électrique – transformations d’énergie

MODULE 2.
Les effets du courant électrique.

Transformations d’énergies

Performances-seuils.

L’élève sera capable …

1. d’expliquer l’effet : - Calorifique

- Lumineux
- Magnétique
- Mécanique
- Chimique
- Physiologique
- Electro-dynamique

2. d’expliquer les différents types de transformation d’énergie :

- électrique è mécanique
- mécanique è électrique
- hydraulique è mécanique
- chimique è électrique
- thermique è électrique
- lumineux è électrique
MODULE 2 Effets du courant électrique – transformations d’énergie

1. Les effets du courant électrique.

1.1 L’effet calorifique et l’effet lumineux.

1) On branche aux bornes d’un générateur D.C. un fin fil de cuivre.

è Le fil de cuivre s’allonge et rougit, il dégage de la chaleur.

Si on retourne le générateur (changement de polarité), même chose, le fil s’allonge et rougit.

L’effet calorifique n’est pas polarisé

2) On branche aux bornes d’un générateur D.C. une ampoule quelconque.

è La lampe s’éclaire et dégage de la chaleur.

Si on retourne le générateur (changement de polarité), même constatations.

L’effet lumineux n’est pas polarisé

Exemple d’applications : Ampoules électriques, radiateurs électriques, cuisinières électriques,

sèche cheveux, etc.
MODULE 2 Effets du courant électrique – transformations d’énergie

1.2. L’effet magnétique et l’effet mécanique.

1) On branche aux bornes d’un générateur un électroaimant.

è On peut voir que l’aiguille prend une certaine orientation.

Si on retourne le générateur (changement de polarité), l’aiguille prend une autre orientation.

L’effet magnétique est polarisé

2) Raccordons une bobine aux bornes d’un générateur D.C. et on place à l’intérieur de cette
bobine un noyau d’acier doux.

è Le noyau est attiré vers l’intérieur de la bobine.

Si on retourne le générateur (changement de polarité), le noyau est repoussé vers l’extérieur de

la bobine.

L’effet mécanique est polarisé

Exemple d’applications : relais, contacteurs, gâche électrique, moteurs électriques, sonneries,

etc.
MODULE 2 Effets du courant électrique – transformations d’énergie

1.3. L’effet chimique.

Prenons un bac contenant de l’acide sulfurique. Plaçons-y à l’intérieur deux plaques de cuivre
et relions les chacune à une bornes d’un générateur D.C. .

è On observe un dépôt de cuivre sur la borne négative (-).

Si on retourne le générateur (changement de polarité), le dépôt de cuivre se forme toujours sur

la borne négative.

L’effet chimique est polarisé

Exemple d’applications : électrolyse des métaux è nikelage, chromage, cuivrage,

galvanoplastie, etc.

1.4. L’effet physiologique.

On considère souvent que le courant continu est un des courants les plus traître car il
décompose le sang sans provoquer de douleur.
MODULE 2 Effets du courant électrique – transformations d’énergie

1.5. L’effet électrodynamique.

Ayant constaté que le courant électrique était capable d’exercer une déviation des aiguilles
aimantées, il est naturel de vérifier si, à leur tour, les aimants pouvaient déplacer le courant
électrique.

Plaçons à l’intérieur d’un aimant en U un conducteur raccordé à un générateur D.C.

è Un conducteur traversé par un courant électrique et placé à l’intérieur d’un champ

magnétique fixe est soumis à une force qui provoque son déplacement.

Si on retourne le générateur (changement de polarité), le sens du déplacement change.

L’effet électrodynamique est polarisé

Exemples d’applications : appareils de mesure à cadre mobile, haut-parleur électrodynamique,

déviations horizontale et verticale sur un tube d’image TV, tc.

1.6. Conclusions.
MODULE 2 Effets du courant électrique – transformations d’énergie

2. Les différents types de transformation d’énergie.

2.1. Transformation de l’énergie électrique en énergie

mécanique.

2.2. Transformation de l’énergie mécanique en énergie

électrique.

Un alternateur ou une dynamo transforme l’énergie mécanique qu’il reçoit en énergie

électrique.
MODULE 2 Effets du courant électrique – transformations d’énergie

2.3. Transformation de l’énergie hydraulique en énergie

électrique.

L’eau entraîne les pales de la turbine, celle-ci produit donc de l’énergie électrique.

2.4. Transformation de l’énergie chimique en énergie

électrique.
MODULE 2 Effets du courant électrique – transformations d’énergie

2.5. Transformation de l’énergie thermique en énergie

électrique.
Les thermistances.

Les thermistances sont des complexes de semi-conducteurs à deux bornes dont la résistance
varie considérablement avec la température.

Exemple d’utilisations : le thermocouple, sonde de température.

2.6. Transformation de l’énergie lumineuse en énergie

électrique.

Effet photovoltaïque

Découvert par Antoine Becquerel en 1839, l’effet photovoltaïque correspond à l’apparition

d’une différence de potentiel entre les deux côtés d’une jonction semi-conductrice sous
l’action d’une radiation lumineuse. En plaçant en série différents semi-conducteurs sensibles
à la lumière, Becquerel constata l’existence d’une polarité dans ce dispositif. En effet, pour
une longueur d’onde suffisamment courte, le rayonnement provoque le déplacement
d’électrons d’un conducteur à l’autre : une différence de potentiel apparaît alors aux deux
bornes du dispositif, constituant ainsi une pile.
MODULE 2 Effets du courant électrique – transformations d’énergie

Bien que le rendement de ce système soit très bas, ce type de pile est néanmoins utilisé
lorsque de petites quantités d’électricité sont requises, comme sur certaines montres ou
calculatrices solaires. Les panneaux solaires, composés de nombreuses cellules
photovoltaïques élémentaires placées en séries, utilisent également l’effet voltaïque. Ces
panneaux sont employés comme chauffage secondaire d’habitation lorsque l’ensoleillement
est suffisant, et comme source d’énergie principale dans l’espace.
