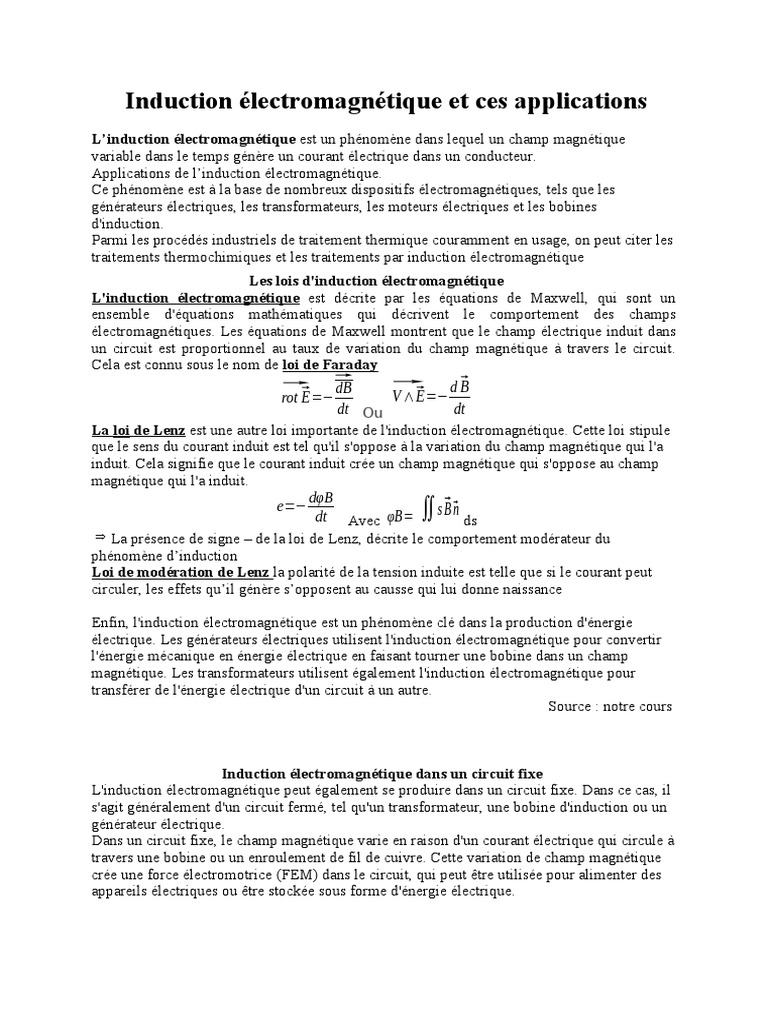

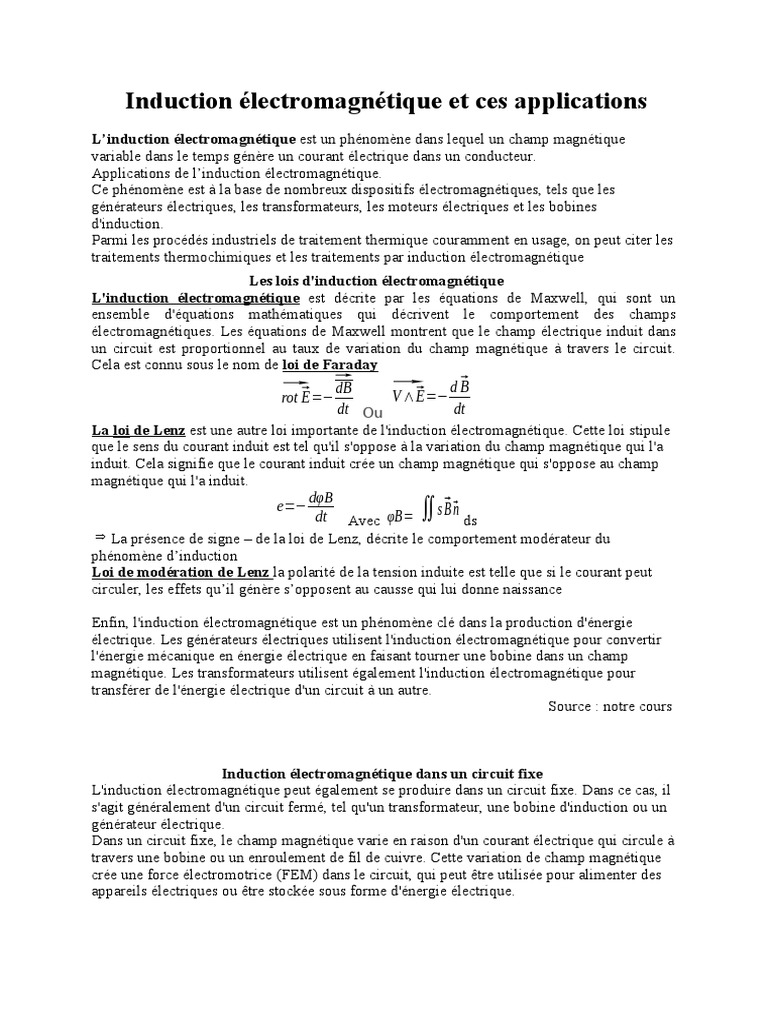

Induction électromagnétique et ces applications


L’induction électromagnétique est un phénomène dans lequel un champ magnétique
variable dans le temps génère un courant électrique dans un conducteur.
Applications de l’induction électromagnétique.
Ce phénomène est à la base de nombreux dispositifs électromagnétiques, tels que les
générateurs électriques, les transformateurs, les moteurs électriques et les bobines
d'induction.
Parmi les procédés industriels de traitement thermique couramment en usage, on peut citer les
traitements thermochimiques et les traitements par induction électromagnétique
Les lois d'induction électromagnétique
L'induction électromagnétique est décrite par les équations de Maxwell, qui sont un
ensemble d'équations mathématiques qui décrivent le comportement des champs
électromagnétiques. Les équations de Maxwell montrent que le champ électrique induit dans
un circuit est proportionnel au taux de variation du champ magnétique à travers le circuit.
Cela est connu sous le nom de loi de Faraday
⃗⃗ ⃗ dB ⃗⃗ d ⃗B
V ∧ E =−
rot E =−
dt  Ou dt
La loi de Lenz est une autre loi importante de l'induction électromagnétique. Cette loi stipule
que le sens du courant induit est tel qu'il s'oppose à la variation du champ magnétique qui l'a
induit. Cela signifie que le courant induit crée un champ magnétique qui s'oppose au champ
magnétique qui l'a induit.
dφB
e=−
dt Avec φB= ∬ s ⃗B ⃗n ds
⇒ La présence de signe – de la loi de Lenz, décrite le comportement modérateur du
phénomène d’induction
Loi de modération de Lenz la polarité de la tension induite est telle que si le courant peut
circuler, les effets qu’il génère s’opposent au causse qui lui donne naissance

Enfin, l'induction électromagnétique est un phénomène clé dans la production d'énergie

électrique. Les générateurs électriques utilisent l'induction électromagnétique pour convertir
l'énergie mécanique en énergie électrique en faisant tourner une bobine dans un champ
magnétique. Les transformateurs utilisent également l'induction électromagnétique pour
transférer de l'énergie électrique d'un circuit à un autre.
Source : notre cours



Induction électromagnétique dans un circuit fixe
L'induction électromagnétique peut également se produire dans un circuit fixe. Dans ce cas, il
s'agit généralement d'un circuit fermé, tel qu'un transformateur, une bobine d'induction ou un
générateur électrique.
Dans un circuit fixe, le champ magnétique varie en raison d'un courant électrique qui circule à
travers une bobine ou un enroulement de fil de cuivre. Cette variation de champ magnétique
crée une force électromotrice (FEM) dans le circuit, qui peut être utilisée pour alimenter des
appareils électriques ou être stockée sous forme d'énergie électrique.
Le phénomène d'induction électromagnétique dans un circuit fixe est souvent utilisé pour
transférer de l'énergie électrique entre deux circuits électriques sans qu'ils soient directement
connectés. Cela peut être réalisé à l'aide d'un transformateur, qui utilise un noyau de fer pour
augmenter ou diminuer la tension et le courant électrique dans un circuit. Le transformateur
utilise l'induction électromagnétique pour transférer l'énergie électrique d'un circuit primaire à
un circuit secondaire sans que les deux circuits soient connectés directement.
En outre, l'induction électromagnétique peut également être utilisée pour stocker de l'énergie
électrique dans un champ magnétique, par exemple dans une bobine d'induction ou un
générateur électrique. Cette énergie électrique peut ensuite être utilisée pour alimenter des
appareils électriques lorsque le circuit est fermé.
En somme, l'induction électromagnétique peut être utilisée de différentes manières pour
transférer, stocker et utiliser l'énergie électrique dans un circuit fixe.
Application sur Induction électromagnétique dans un circuit fixe
L'induction électromagnétique dans un circuit fixe est utilisée dans de nombreuses
applications pratiques. En voici quelques exemples :
1. Transformateurs : Les transformateurs utilisent l'induction électromagnétique pour
transférer de l'énergie électrique entre deux circuits électriques sans qu'ils soient
directement connectés. Les transformateurs sont largement utilisés dans les réseaux
électriques pour augmenter ou diminuer la tension et le courant électrique.
2. Bobines d'induction : Les bobines d'induction sont utilisées dans une variété
d'applications, notamment dans les circuits de filtrage pour supprimer les interférences
électromagnétiques, dans les circuits de résonance pour produire des signaux
électromagnétiques à une fréquence spécifique, et dans les circuits de charge sans fil pour
alimenter des appareils électriques à distance.
3. Générateurs électriques : Les générateurs électriques utilisent l'induction
électromagnétique pour produire de l'énergie électrique à partir de sources d'énergie
renouvelable, telles que l'énergie éolienne, hydraulique ou solaire. Les générateurs
électriques sont également utilisés dans les centrales électriques pour produire de l'énergie
électrique à partir de combustibles fossiles ou nucléaires.
4. Compteur électrique : Les compteurs électriques utilisent l'induction
électromagnétique pour mesurer la quantité d'énergie électrique consommée dans un
ménage ou une entreprise. Le compteur électrique mesure le courant électrique qui passe à
travers une bobine d'induction, ce qui génère un champ magnétique qui est utilisé pour
calculer la quantité d'énergie électrique consommée.
En somme, l'induction électromagnétique dans un circuit fixe est largement utilisée dans de
nombreuses applications pratiques, de l'alimentation en énergie électrique à la mesure de la
consommation d'énergie électrique.
Induction électromagnétique dans un circuit mobile
L'induction électromagnétique peut également se produire dans un circuit mobile, c'est-à-dire
lorsque le circuit se déplace dans un champ magnétique variable. C'est le principe de
fonctionnement de nombreux dispositifs électromagnétiques tels que les alternateurs, les
dynamos, les moteurs électriques, les transformateurs de mesure et les capteurs de vitesse.
Lorsqu'un circuit mobile se déplace dans un champ magnétique variable, il est soumis à une
force électromotrice (FEM) qui peut induire un courant électrique dans le circuit. Cette FEM
est due à la variation du flux magnétique à travers le circuit mobile, conformément à la loi de
Faraday.
Les alternateurs et les dynamos sont des exemples de dispositifs électromagnétiques qui
utilisent l'induction électromagnétique dans un circuit mobile pour produire de l'énergie
électrique. Les alternateurs sont utilisés dans les centrales électriques et les turbines éoliennes
pour convertir l'énergie mécanique en énergie électrique. Les dynamos sont utilisées dans les
vélos pour produire de l'énergie électrique à partir de l'énergie mécanique produite par la
rotation de la roue.
Les moteurs électriques sont également basés sur l'induction électromagnétique dans un
circuit mobile. Dans un moteur électrique, un champ magnétique variable est créé par
l'interaction entre les champs magnétiques d'un aimant permanent et d'un électroaimant, ce
qui induit un courant électrique dans un circuit mobile, créant ainsi un couple de rotation qui
fait tourner l'arbre du moteur.
Enfin, les transformateurs de mesure et les capteurs de vitesse utilisent l'induction
électromagnétique dans un circuit mobile pour mesurer des grandeurs physiques telles que le
courant électrique, la vitesse et la position.
En somme, l'induction électromagnétique dans un circuit mobile est largement utilisée dans
de nombreuses applications pratiques, de la production d'énergie électrique à la mesure de
grandeurs physiques.
Applications sur Induction électromagnétique dans un circuit mobile
L’induction électromagnétique dans un circuit mobile a de nombreuses applications pratiques.
Voici quelques exemples :
5. Générateurs électriques : Les générateurs électriques utilisent l'induction
électromagnétique dans un circuit mobile pour produire de l'énergie électrique à partir de
sources d'énergie renouvelable, telles que l'énergie éolienne, hydraulique ou solaire. Les
générateurs électriques sont également utilisés dans les centrales électriques pour produire
de l'énergie électrique à partir de combustibles fossiles ou nucléaires.
6. Moteurs électriques : Les moteurs électriques utilisent l'induction électromagnétique
dans un circuit mobile pour produire un mouvement mécanique à partir d'un courant
électrique. Les moteurs électriques sont utilisés dans une variété d'applications,
notamment dans les voitures électriques, les trains, les machines industrielles et les
ventilateurs.
7. Transformateurs de mesure : Les transformateurs de mesure utilisent l'induction
électromagnétique dans un circuit mobile pour mesurer le courant électrique qui passe
dans un câble électrique. Les transformateurs de mesure sont utilisés dans les réseaux
électriques pour mesurer la consommation d'énergie électrique et pour protéger les
équipements électriques contre les surcharges.
8. Capteurs de vitesse : Les capteurs de vitesse utilisent l'induction électromagnétique
dans un circuit mobile pour mesurer la vitesse de rotation d'un arbre ou d'une roue. Les
capteurs de vitesse sont utilisés dans les voitures, les avions et les machines industrielles
pour mesurer la vitesse de rotation des roues ou des arbres moteurs.
En somme, l'induction électromagnétique dans un circuit mobile est largement utilisée dans
de nombreuses applications pratiques, de la production d'énergie électrique à la mesure de
grandeurs physiques.
 On peut introduire un courant en soumettant un circuit fixe à un champ magnétique variable
dans le temps.
Quelle est l’origine du champ électromoteur dans ce cas ?
❑ ❑
d
Equation de Maxwell-Faraday e  ∮ ¿ ⃗
E ( P . t ) ⃗
d l= ∬ B⃗ ( M , t ) . ⃗n ds
c −dt S
P : parcourt le circuit dans le sens positif
M : parcourt une surface S s’appuie sur C
Théoréme de Stockes :
❑ ❑

∫ E ( P ,t) ⃗
dl=∬ ⃗
rot ⃗
E ( M , t ) n⃗ . ds
C S
Par conséquent :
 ❑ ❑
∂B ⃗
∮⃗ E ( M ,t ) ⃗nds= -∬
rot ⃗
∂t
( M , t ) ⃗n ds
c s
Potentiel électromagnétique :
Div ⃗
B=0 ou σ⃗ . ⃗
B=0
Vecteur potentiel ⃗
A
⃗
B (M,t)=⃗ ⃗
rot A (M,t)
Champ électrique dans un Régime variable :
∂⃗A
E (M, t)= -⃗
⃗ grad v(M,t)-
∂t
Ou V (M,t) est le potentiel électromagnétique

Application
Les transformateurs[modifier | modifier le code]
Il s’agit d’un composant électronique qui permet de convertir des hautes tensions alternatives
en basses tensions alternatives et inversement. Les fréquences sont conservées lors de la
transformation.
Les transformateurs isolés
Les circuits primaires et secondaires sont isolés galvaniquement. Cela signifie que les deux
circuits possèdent deux masses distinctes ou encore qu’il n’y ait pas de contact physique entre
les deux circuits. On y retrouve les transformateurs de puissance et les transformateurs
d’isolement.

 Avec circuit magnétique (ou dit à noyau ferromagnétique) :

Organes du transformateur :
- Un solénoïde qui forme ce qu’on appelle le circuit primaire composé de N1 spires
- Un autre solénoïde qui forme ce qu’on appelle le circuit secondaire composé de N2
spires
- Un circuit magnétique fait d’un matériau ferromagnétique doux
Principe de fonctionnement :
Une tension U1 est appliquée aux bornes du solénoïde qui compose le circuit
primaire. Lors du passage du courant dans les spires, des boucles de champ
magnétique sont créées perpendiculairement aux spires (par application de la loi
de Biot et Savart ou du théorème d’Ampère).
Ce champ magnétique est guidé vers le solénoïde du circuit secondaire par
l’intermédiaire du circuit magnétique. Ce type de circuit est fait d'un
matériau ferromagnétique : quand un champ est appliqué sur ce type de matériau,
celui-ci s’aimante dans le sens du champ magnétique appliqué pour minimiser
son énergie de Zeeman. En d'autres termes, les différents moments magnétiques
qui composent le matériau s'orientent dans le sens du champ. De ce fait, le champ
magnétique généré au primaire suit le circuit magnétique car énergétiquement,
c’est plus favorable.
Le champ magnétique créé au primaire arrive au secondaire. Un phénomène
d’induction magnétique s’ensuit. La loi de Lenz-Faraday indique que
lorsqu’un solénoïde est traversé par un flux magnétique variable au cours du
temps, une force électromotrice apparaît aux bornes du solénoïde pour générer
un flux magnétique variable au cours du temps qui va s’opposer au premier flux.
De ce fait, il faut utiliser des tensions alternatives et donc une force
électromotrice U2 apparait aux bornes du solénoïde.
La force électromotrice vaut :
Comme on utilise des champs magnétiques variables, pour le circuit magnétique,
il faut utiliser un matériau ferromagnétique doux. En effet, il faut que
l’aimantation suive le champ et comme le champ varie souvent, l’aimantation a
besoin de se retourner souvent. Il faut donc avoir des champs coercitifs les plus
faibles possibles et une susceptibilité magnétique forte pour retourner
l’aimantation facilement.
Le rapport de transformation vaut    .
En changeant le nombre de spires N1 et N2, on peut transformer les tensions.

 Sans circuit magnétique (ou dit à noyau d’air) :

Ses organes et son principe de fonctionnement sont identiques à un transformateur
avec circuit magnétique sauf qu’il n'en possède pas. Le solénoïde du secondaire,
de diamètre plus petit se trouve à l’intérieur du solénoïde primaire de diamètre
plus grand. Le flux magnétique généré par le primaire traverse directement
le solénoïde secondaire.
Exemple célèbre de transformateur à noyau d’air : le transformateur de Tesla (ou
plus communément appelée bobine Tesla).
