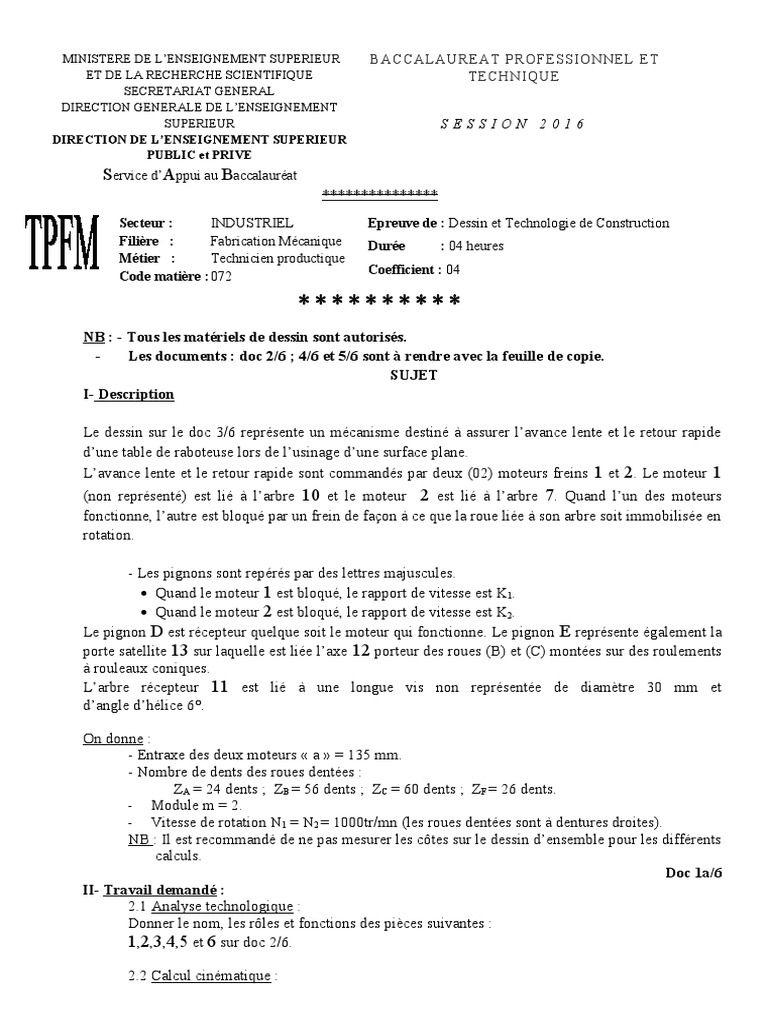

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR BACCALAUREAT PROFESSIONNEL ET

ET DE LA RECHERCHE SCIENTIFIQUE TECHNIQUE

SECRETARIAT GENERAL
DIRECTION GENERALE DE L’ENSEIGNEMENT
SUPERIEUR SESSION 2016
DIRECTION DE L’ENSEIGNEMENT SUPERIEUR
PUBLIC et PRIVE
Service d’Appui au Baccalauréat
***************

Secteur : INDUSTRIEL Epreuve de : Dessin et Technologie de Construction

Filière  : Fabrication Mécanique Durée  : 04 heures
Métier  : Technicien productique
Coefficient : 04
Code matière : 072

**********
NB : - Tous les matériels de dessin sont autorisés.
- Les documents : doc 2/6 ; 4/6 et 5/6 sont à rendre avec la feuille de copie.
SUJET
I- Description

Le dessin sur le doc 3/6 représente un mécanisme destiné à assurer l’avance lente et le retour rapide
d’une table de raboteuse lors de l’usinage d’une surface plane.
L’avance lente et le retour rapide sont commandés par deux (02) moteurs freins ① et ②. Le moteur ①
(non représenté) est lié à l’arbre ⑩ et le moteur ② est lié à l’arbre ⑦. Quand l’un des moteurs
fonctionne, l’autre est bloqué par un frein de façon à ce que la roue liée à son arbre soit immobilisée en
rotation.

- Les pignons sont repérés par des lettres majuscules.

 Quand le moteur ① est bloqué, le rapport de vitesse est K1.
 Quand le moteur ② est bloqué, le rapport de vitesse est K2.
Le pignon Ⓓ est récepteur quelque soit le moteur qui fonctionne. Le pignon Ⓔ représente également la
porte satellite ⑬ sur laquelle est liée l’axe ⑫ porteur des roues (B) et (C) montées sur des roulements
à rouleaux coniques.
L’arbre récepteur ⑪ est lié à une longue vis non représentée de diamètre 30 mm et
d’angle d’hélice 6°.

On donne :
- Entraxe des deux moteurs « a » = 135 mm.
- Nombre de dents des roues dentées :
ZA = 24 dents ; ZB = 56 dents ; ZC = 60 dents ; ZF = 26 dents.
- Module m = 2.
- Vitesse de rotation N1 = N2 = 1000tr/mn (les roues dentées sont à dentures droites).
NB : Il est recommandé de ne pas mesurer les côtes sur le dessin d’ensemble pour les différents
calculs.
Doc 1a/6
II- Travail demandé :
2.1 Analyse technologique :
Donner le nom, les rôles et fonctions des pièces suivantes :
①,②,③,④,⑤ et ⑥ sur doc 2/6.
2.2 Calcul cinématique :
 2.2.1/ Tracer le schéma cinématique minimal du réducteur.
2.2.2/ Calculer le nombre de dents ZD et ZE .
2.2.3/ Calculer le rapport de vitesse K1 , quand le moteur ① est bloqué.
2.2.4/ Calculer le rapport de vitesse K2 , quand le moteur ②est bloqué.
2.2.5/ Calculer le pas de la vis qui permet la translation de la table.
2.2.6/ Calculer la vitesse de translation de la table en m/mn quand le moteur ②
est bloqué.

2.3 Cotation fonctionnelle sur doc 2/6

2.3.1/ Compléter le tableau d’ajustement.

2.3.2/ a) Avec un diamètre d’alésage  45N7 , quel est le plus grand diamètre
d’arbre que l’on peut associer dans la même qualité et d’être sûr d’obtenir un
ajustement avec jeu ?
Répondre par un ajustement normalisé ISO en se référant aux tolérances données
du doc 6/6.
b) Calculer le jeu maxi et le jeu mini.

2.3.3/ Sur le doc 4/6 :

 
a) Tracer les chaines de côtes relatives aux conditions J A et J B .
 
b) Donner les équations littérales liées à J A J
et B .

2.4 Dessin de conception Doc 5/6

On veut remplacer les deux (02) roulements à rouleaux coniques par un roulement à
une (01) rangée de billes à contact radial et par un roulement à contact oblique à deux
rangées de billes du doc 5/6.
- Etudier le montage des roulements.
- Prévoir l’étanchéité.
- Indiquer les ajustements.

2.5 Dessin de définition

Dessiner sur doc 5/6 à l’échelle du dessin la pièce ⑭seule en :
- 1/2 coupe.
- 1/2 vue de droite.

Barème de notation :
 Analyse technologique 2pts
 Calcul cinématique 6pts
 Cotation fonctionnelle 4pts
 Dessin de conception 6pts
 Dessin de définition 2pts
20pts
Doc 1b/6

2- 1 Analyse technologique

Rep Nom Rôles et fonctions

2
3

2- 3 Cotation fonctionnelle

Côtes Jeu Serrage Ajustement

ES-EI
Ajustement IT et it
es –ei
μ
μ Max Min Incer
Max Mini Max Mini Jeu Serrage
mm mm tain

 49 H7

 49 p6

 44 H7

 44 h6

°°°°°°°°°°°°°°°°°°

Doc 2/6
