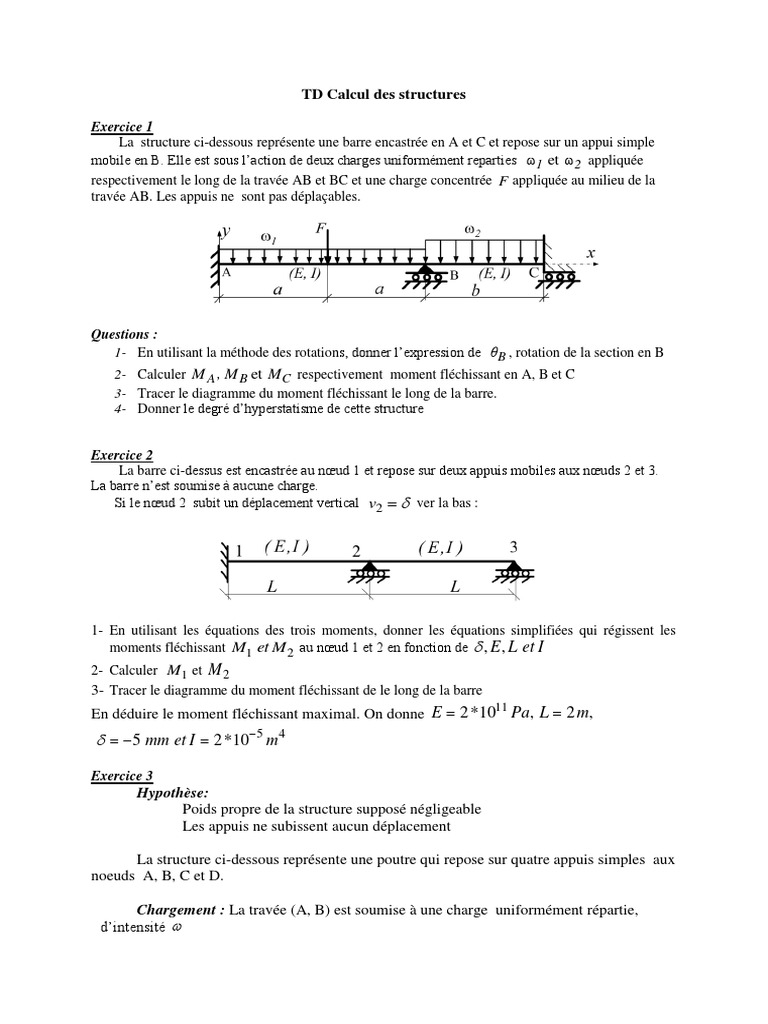

TD Calcul des structures

Exercice 1
La structure ci-dessous représente une barre encastrée en A et C et repose sur un appui simple
mobile en B. Elle est sous l’action de deux charges uniformément reparties 1 et 2 appliquée
respectivement le long de la travée AB et BC et une charge concentrée F appliquée au milieu de la
travée AB. Les appuis ne sont pas déplaçables.

Questions :
1- En utilisant la méthode des rotations, donner l’expression de θB , rotation de la section en B
2- Calculer M A , M B et M C respectivement moment fléchissant en A, B et C
3- Tracer le diagramme du moment fléchissant le long de la barre.
4- Donner le degré d’hyperstatisme de cette structure

Exercice 2
La barre ci-dessus est encastrée au nœud 1 et repose sur deux appuis mobiles aux nœuds 2 et 3.
La barre n’est soumise à aucune charge.
Si le nœud 2 subit un déplacement vertical v2   ver la bas :

1- En utilisant les équations des trois moments, donner les équations simplifiées qui régissent les
moments fléchissant M1 et M 2 au nœud 1 et 2 en fonction de  , E , L et I
2- Calculer M1 et M 2
3- Tracer le diagramme du moment fléchissant de le long de la barre
En déduire le moment fléchissant maximal. On donne E  2 *10 Pa, L  2 m,
11

  5 mm et I  2 *105 m4

Exercice 3
Hypothèse:
Poids propre de la structure supposé négligeable
Les appuis ne subissent aucun déplacement

La structure ci-dessous représente une poutre qui repose sur quatre appuis simples aux
noeuds A, B, C et D.

Chargement : La travée (A, B) est soumise à une charge uniformément répartie,

d’intensité 
Questions :
1- Donner le degré d’hyperstaticité du système ci-dessus (justifier votre réponse)
2- En utilisant la méthode des rotations, donner les expressions des rotations des sections aux
différents nœuds en fonction  et les autres données du problème.
3- Tracer le diagramme du moment fléchissant le long de la structures et en déduire sa valeur
maximale, on donne : L  4 (m);   200 (daN / m)
4- Calculer l’action exercée par le support sur la barre en B

Exercice 4
La poutre ci-dessous est encastrée à son extrémité gauche au nœud 1 et repose sur un appui
EI
élastique de raideur   au nœud 2. Elle est sous l’action d’une charge uniformément
L3
repartie  appliquée le long de la barre et une charge concentrée P   L appliquée au nœud
2,  est le coefficient de la répartition de la charge.

Questions :
1- En utilisant l’équation des trois moments, donner l’expression du moment fléchissant M1
en fonction de  et L
2- En déduire le déplacement v2 au nœud 2 en fonction  , E , L et I .
3- Calculer le torseur de l’action mécanique au nœud 1 en fonction de  et L

Exercice 5
Le portique ci-dessous est constitué de quatre barres identiques : AB, BC , CD et BE . Soient
E le module de Young du matériau des barres, I le moment quadratique par rapport à l’axe G , z et
L la longueur de chaque barre.
Hypothèse :
 Le poids de la structure est supposé négligeable
 Les angles aux nœuds B et C sont droits et restent droits après déformation
Liaisons avec le support fixe (0)
 En A et E : liaison d’encastrement entre le support rigide (0) et la structure.
 En D : liaison rotule entre le support (0) et la barre CD.
Les charges extérieures
 La barre (BE) est soumise à une charge  uniformément répartie (voir figure ci-dessous)
 La barre (BC) est soumise à une charge  uniformément répartie (voir figure ci-dessous)
Questions :
1- Donner les équations qui régissent les rotations dans les nœuds.
2- Donner les expression de ses rotation en en fonction E , L,  , et I
3- Sur un dessin semblable à celui ci-dessus, donner l’allure de la déformée.
4- Sur un dessin semblable à celui ci-dessus, tracer le digramme du moment fléchissant le long de
chaque la barre. Représenter les valeurs remarquables (aux nœuds et au milieu de chaque
travée) en fonction de L et  , et donner leurs valeurs numériques.
On donne :   40 ( KN / m), L  4 (m)
5- Calculer la contrainte normale maximale (en MPa) dans la barre BE, on suppose que la section est
h
rectangulaire de hauteur , en fonction  , L et h .
2h et de largeur
2
Et sa valeur numérique. On donne : h  9(cm)
6- Conclure quant à la résistance de barre BE.
On donne la résistance à la limite élastique de la barre  e  210(MPa)

Exercice 6
Hypothèse :
 Structure à nœuds non déplaçables sauf pour la question 7
 Le poids de la structure est supposé négligeable
 Les angles aux nœuds B , C et D sont droits et restent droits après déformation

P
  PL
( E , I , L) ( E , I , L) D
B
C
( E , I , L)

( E , I , L)
( E , I , L)

A X
F E
(0) (0) (0)

Liaisons avec le support (0)

En A, F et E les barres sont encastrées avec le support (0) supposé infiniment rigide.

Chargement
- Deux charges concentrées P appliquées chacune au milieu de la barre CD et CF
 - Un moment concentré   PL appliqué au nœud C
Questions :
1- En utilisant la méthode des rotations, donner les équations qui régissent les rotations
des sections aux nœuds de la structure en fonction de P, I , L et E
2- Donner les expressions de ces rotations en fonction de P, I , L et E
3- Si P  0 , donner l’allure de la déformée de la structure en respectant les conditions
aux limites
4- Sur un dessin semblable à ci-dessus, représenter la distribution du moment fléchissant
le long de la structure. On donne : P  20 (kN ) et L  4 (m)
5- Le moment fléchissant maximale est localiser au niveau de la travée CF. Si sa section
est rectangulaire de largeur a , de hauteur 2a et si la contrainte admissible du matériau
est 240 MPa , calculer a en ( mm) pour satisfaire la condition de résistance.
NB. Pour la question 5, l’orientation d’une section quelconque est choisie pour
conférer à la travée sa plus grande rigidité à la flexion.
6- Calculer l’action mécanique exercée par le support sur la structure en A
7- Si on suppose que les nœuds de la structure sont déplaçables, en plus des équations
données par l’équilibre des nœuds B, C et D, sans développer les calculs, donner
l’équation supplémentaire et nécessaire, pour résoudre le problème en fonction
P, mAB , mBA , mCF , mFC , M DE et M ED
Remarque :  BX est le déplacement du nœud D suivant X.
 BX   CX   DX (L’allongement des barres BC et CD est négligeable par
rapport au déplacement des nœuds B, C et D suivant la direction X)
