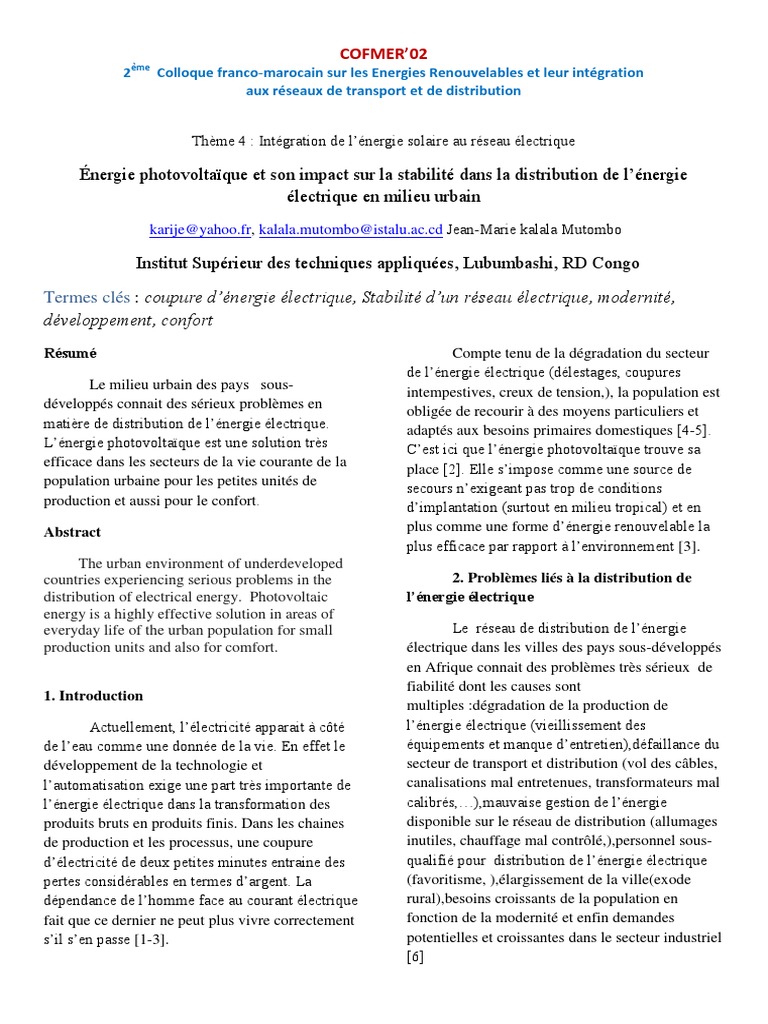

COFMER’02

2ème Colloque franco-marocain sur les Energies Renouvelables et leur intégration

aux réseaux de transport et de distribution

Thème 4 : Intégration de l’énergie solaire au réseau électrique

Énergie photovoltaïque et son impact sur la stabilité dans la distribution de l’énergie

électrique en milieu urbain
karije@yahoo.fr, kalala.mutombo@istalu.ac.cd Jean-Marie kalala Mutombo

Institut Supérieur des techniques appliquées, Lubumbashi, RD Congo

Termes clés : coupure d’énergie électrique, Stabilité d’un réseau électrique, modernité,
développement, confort
Résumé
Le milieu urbain des pays sous-
développés connait des sérieux problèmes en
matière de distribution de l’énergie électrique.
L’énergie photovoltaïque est une solution très
efficace dans les secteurs de la vie courante de la
population urbaine pour les petites unités de
production et aussi pour le confort.
Abstract
The urban environment of underdeveloped
countries experiencing serious problems in the
distribution of electrical energy. Photovoltaic
energy is a highly effective solution in areas of
everyday life of the urban population for small
production units and also for comfort.
1. Introduction
Actuellement, l’électricité apparait à côté
de l’eau comme une donnée de la vie. En effet le
développement de la technologie et
l’automatisation exige une part très importante de
l’énergie électrique dans la transformation des
produits bruts en produits finis. Dans les chaines
de production et les processus, une coupure
d’électricité de deux petites minutes entraine des
pertes considérables en termes d’argent. La
dépendance de l’homme face au courant électrique
fait que ce dernier ne peut plus vivre correctement
s’il s’en passe [1-3].
Compte tenu de la dégradation du secteur
de l’énergie électrique (délestages, coupures
intempestives, creux de tension,), la population est
obligée de recourir à des moyens particuliers et
adaptés aux besoins primaires domestiques [4-5].
C’est ici que l’énergie photovoltaïque trouve sa
place [2]. Elle s’impose comme une source de
secours n’exigeant pas trop de conditions
d’implantation (surtout en milieu tropical) et en
plus comme une forme d’énergie renouvelable la
plus efficace par rapport à l’environnement [3].
2. Problèmes liés à la distribution de
l’énergie électrique
Le réseau de distribution de l’énergie
électrique dans les villes des pays sous-développés
en Afrique connait des problèmes très sérieux de
fiabilité dont les causes sont
multiples :dégradation de la production de
l’énergie électrique (vieillissement des
équipements et manque d’entretien),défaillance du
secteur de transport et distribution (vol des câbles,
canalisations mal entretenues, transformateurs mal
calibrés,…),mauvaise gestion de l’énergie
disponible sur le réseau de distribution (allumages
inutiles, chauffage mal contrôlé,),personnel sous-
qualifié pour distribution de l’énergie électrique
(favoritisme, ),élargissement de la ville(exode
rural),besoins croissants de la population en
fonction de la modernité et enfin demandes
potentielles et croissantes dans le secteur industriel
[6]
 COFMER’02
2ème Colloque franco-marocain sur les Energies Renouvelables et leur intégration
aux réseaux de transport et de distribution

L’insuffisance des capacités à fournir  KWh/m² .an

l’énergie électrique en Afriques principalement  L’orientation en degrés (°) par
l’Afrique centrale, constitue un frein au
rapport au sud
développement économique. Les limites sont
multiples :  L’inclinaison en degrés (°) par
rapport à l’horizontale
 Environnement incertain et instable
 Manque de cadres légaux et  La surface disponible en m²
réglementaires  La technologie employée (efficacité
 Non adaptation aux besoins ou WC/m²)
énergétiques réels et aux revenus
modeste des populations  Le système d’intégration ou de
 Incapacité d’autofinancement montage
 Les ombres dues à des obstacles
Selon René Tchinda, l’Afrique
subsaharienne présente le taux d’électrification le apparents (cheminées, arbres,
plus faible du monde[7]. cabanon technique.
Dans leur publication, ils ont montré que
électrification en Afrique l’inclinaison optimale se calcule la formule ci-
120%
100%
100% dessous :
97%
taux d'électrification

94%
100%
80% 64%
α =Lat-arcsin (sin 2, 45°.N.0.985)
60% 43% 46%
40% 30% 36% Lat: latitude du lieu
19% 16%
20% 6%
N: nombre de jours d’équinoxe.
0%
α : angle d’inclinaison des module

Selon Bruxelles environnement-IBGE, le

Figure 1 : taux d’électrification de l’Afrique panneau solaire offre un rendement meilleur pour
une orientation plein Sud de 35° par rapport à
3.performances d’une installation l’horizontal. [8]
photovoltaïque

Le rendement d’un panneau solaire est M Adouane et al ont montré que l’angle
maximal lorsque les rayonnements solaires d’inclinaison influe sur le rendement des modules
arrivent perpendiculairement à la surface du solaires. Ils ont spécifié que l’angle d’inclinaison
panneau. varie selon les mois en cours de l’année. Le
Isabelle de Brabandere et all ont défini les rendement d’un module photovoltaïque est
facteurs pouvant influencer le rendement d’un maximal lorsque les rayons arrivent
panneau solaire : perpendiculairement sur le module. Pour une
inclinaison de 45°, le rendement n’est que de 70%.
 L’irradiation globale disponible En hiver, le soleil est bas par rapport à
 COFMER’02
2ème Colloque franco-marocain sur les Energies Renouvelables et leur intégration
aux réseaux de transport et de distribution
l’horizontal, le module produira d’autant plus
lorsque son inclinaison est de 56° et en été un
angle de 9° est plus avantageux. [9]
Patrick Sauvage et al ont montré que les
cellules photovoltaïques fonctionnent bien malgré
qu’on puisse s’éloigner du plein sud à 45°.
Ils ont prouvé que le rendement est compris
entre 100% et 90% selon que l’on est plein sud ou
plein Ouest. Ceci confirme que sans masques dans
le voisinage, on peut photovoltaiquer pratiquement
toutes les toitures orientées en plein EST et plein
Ouest même avec des pentes pouvant atteindre
55%. [10]
Pour obtenir une production maximale du
toit solaire, il faut éviter tout ombre des panneaux
pendant la période d’ensoleillement à tout moment
de la journée et aux différentes saisons. Pour le
module exposé d’une manière non uniforme à la
lumière, il se peut que la puissance soit dictée par
la cellule de faible puissance ou que la cellule
moins ombragée devienne récepteur.
G Notton et al ont montré que pour une
cellule ombragée à 50%, la puissance du module à
baisser de 25,9% par rapport à la production de la
cellule et qu’elle est diminuée de 57% avec une
cellule complète à l’ombre. [11]
D’après l’expérience de Atek, l’’ombrage
total horizontal d’une cellule, engendre une
réduction de puissance de 17,43% qui est dissipée
sous forme de chaleur et l’ombrage total vertical
de la cellule provoque une perte de puissance
d’environ 21,33%. Pour éviter l’ombrage, des
mesures préalables de l’azimut et de la distance
qui sépare l’obstacle du panneau sont réalisé. [12]
4. Apport de l’énergie photovoltaïque sur la
stabilité dans la distribution de l’énergie
électrique
4.1. Introduction
L’énergie photovoltaïque bien que ne
disposant pas de fortes potentialités surfaciques
pour remplacer les énergies dites fossiles, pourrait
contribuer mieux à la stabilisation du réseau de
distribution de l’énergie électrique en limitant les
connexions frauduleuses [13]. L’énergie solaire
photovoltaïque est utilisable sous l’un des
systèmes ci-après :
 Système autonome sans batterie
 Système autonome avec batterie
 Système hybride photovoltaïque
/génératrice
 Système photovoltaïque sur réseau diesel
 Système photovoltaïque sur réseau
décentralisé
 Système photovoltaïque centralisé
4.2. Champ d’application
Pour pallier aux problèmes de stabilité, des
installations autonomes peuvent être prévue dans
les secteurs ci-après [14] :
 Besoins domestiques :
Les appareils de faible consommation sur
l’installation photovoltaïque et les grandes charges
sur le secteur public. Lors du dimensionnement
d’une installation photovoltaïque pour les besoins
domestiques, le cout de l’installation est très
exorbitant suite la présence des grandes charges
domestiques telles que le fer à repasser, plaques
chauffantes, Pour les petites charges domestiques
(poste TV, radio, éclairage,), nous proposons une
installation photovoltaïque dissociée du réseau du
secteur.
 COFMER’02
2ème Colloque franco-marocain sur les Energies Renouvelables et leur intégration
aux réseaux de transport et de distribution
La facturation de l’énergie électrique poserait
de sérieux problèmes à cause du manque des
compteurs d’énergie électrique. Les abonnés
devraient alors changer la valeur de la puissance
souscrite de manière à limiter la facturation.
 Eclairage public
L’augmentation de la sécurité nocturne et du
confort. Le système d’éclairage public par
lampadaire solaire photovoltaïque est individuel et
ne nécessite pas une ligne de tension ni apport de
combustibles alors que le rayonnement solaire se
trouve en abondance dans la zone de l’Afrique
centrale et celle du Nord.
Sur plusieurs artères des villes, on recourt à
l’éclairage public par système photovoltaïque.
Cette solution serait plus efficace si elle s’applique
dans nos quartiers résidentiels. Le taux
d’insécurité croissant à travers les villes est justifié
par l’obscurité très remarquable. Plusieurs
personnes sont victimes d’agression ou
d’assassinat suite à l’absence de l’éclairage. Les
agresseurs utilisent les zones sombres comme
piège pour attirer leurs proies (personnes
innocentes).
Un mal qui caractérise notre société,
contribue à l’anéantissement des efforts fournis
dans ce secteur ; il s’agit bien du vol.
Nous avons pensé à la mise en place d’une
puce secrète de géolocalisation qui permettrait
d’identifier les équipements quel que soit l’endroit
où ces derniers seront déployés après le vol, serait
indispensable.
 Centre hospitalier
S’agissant des centres hospitaliers, le système
photovoltaïque pourrait assurer la continuité de
service de manière à garantir la survie des
personnes dans des cas tels que la réanimation, les
opérations en cours, l’éclairage, ...
L’étude que nous avons mené à Lubumbashi,
montre que la majorité des récepteurs médicaux
présentent une consommation faible sauf quelques
appareils à l’exemple de l’appareil de stérilisation
dont la consommation est forte mais pour une
courte durée d’utilisation.
 Installation de pompage
Cette solution serait applicable dans des
communes où le gouvernement en collaboration
avec des organismes internationaux a implanté des
systèmes d’alimentation en eau appelés <<
forage>>. La pompe installée améliorait le débit et
offrirait la possibilité de stockage de l’eau dans
des tanks. Cet apport contribuera à l’augmentation
de la desserte en eau potable dont le taux est très
faible [14].
 Petites unités de production
Le système photovoltaïque pourrait répondre
aux besoins dans le cas de petites unités de
production telles que les salons de coiffure, take
away, poissonnerie, …
La création d’emploi liée à cette énergie,
réduirait le taux de chômage et le marché ambulant
[15].
 Réseau de télécommunication
La solution solaire serait la plus efficace vue
les défaillances que présentent les groupes
électrogènes en terme de pannes et pollution
sonore. Une alternative serait de combiner le
groupe électrogène avec le système
photovoltaïque. Pour les sites éloignés où il est
difficile d’acheminer le carburant, le système
photovoltaïque s’imposerait.
 Centre commercial
Dans les centres commerciaux d’habillement
de luxe et super marché, les besoins en énergie
sont réduits et la solution solaire apparait plus
efficace.
 COFMER’02
2ème Colloque franco-marocain sur les Energies Renouvelables et leur intégration
aux réseaux de transport et de distribution
Qui pourrait supporter le bruit des groupes
électrogènes au centre-ville de lubumbashi ? À
cette question, la réponse serait <<personne>>.
Une forte pollution sonore caractérise le
centre commercial de lubumbashi qui gêne tout le
monde. Cependant la majorité des vendeurs
utilisent les groupes électrogènes pour l’éclairage
intérieur (magasins d’habillement, quincailleries,
papeteries, shops…).
Un système autonome installé en toiture sur
les bâtiments, pourrait stabiliser le réseau et
diminuer la pollution sonore.
Pour pouvoir pleinement exploiter et
concrétiser ce potentiel énergétique solaire, il faut
renforcer les capacités des techniciens en la
matière, améliorer l’environnement des affaires au
bénéfice du secteur privé et, enfin, faciliter
l’importation du matériel solaire à grande échelle.
4. Conclusion
Le système photovoltaïque apparait comme
une solution immédiate en ce sens qu’il ne
nécessite pas des conditions d’implantation assez
complexes bien que le budget d’installation serait
exorbitant. Et vu que, les villes en Afrique
subsaharienne ne sont que partiellement
alimentées et dans des conditions non conformes,
un ensemble des solutions palliatives est proposé
dans cet article et nous espérons bien contribuer à
cet édifice énorme qui est l’électrification de
l’Afrique.
Références
[1] Anjali shanker, accès à l’électricité en Afrique
subsaharienne, doc zerah, 2012
[2] B. Bassemel, méthode simple de calcul et de choix des
éléments d’une installation photovoltaïque à usage
domestique, douala 2014
[3] H. Esseqqat, les énergies renouvelables en République
Démocratique du Congo, PNUE, novembre 2011
[4] R. Calvas, les perturbations électriques en basse tension,
cahier technique n°11, Schneider Electric, mai 2011
[5] M. Mulopwe, J Kazadi,la, la SNEL complétement
débordée ,mwana inchi, journal des écoles de l’université de
lubumbashi –n°5,octobre 2013
[6] Gloriose Berahino, rapport d’information sur la
problématique de l’énergie et de l’eau au Burundi,
Bujumbura ,2012
[7] Réné Tchinda, Electrification Rurale et Energies
Renouvelables : Quels Enjeux pour L’Afrique Centrale ?
cas du Cameroun, institut Universitaire de Technologie
Fosto Victor,2015
[8] I.Brabandere, C.Francoy, produire son électricité avec
une installation photovoltaïque, Californie, février 2011.
[9] M.Adouane, M.Haddadi, N.Benamrane, K.Touafek
,A.Khelifa, I.Tabet, évaluation de l’influence de l’inclinaison
des modules photovoltaïques sur la production d’énergie
d’un système hybride, revue des énergies renouvelables
SIENR,2014.
[10] P. sauvage, L.Grangé & Vallet, inclinaisons et
orientations des panneaux solaires photovoltaïques,
enviroBAT-méditerranée, mai 2007
[11] G. Norton, I. Caluianu, I. Colda S .Caluianu, influence
d’un ombrage partiel sur la production électrique d’un
module photovoltaïque en silicium monocristallin, revue des
énergies renouvelables, vol 13 n°1,2010
[12] Atek Mourad, effets du taux d’ombrage sur les
performances des cellules solaires à base de CIGS, mémoire
de magistère, université Ferhat abbas, Sétif 2013
[13] S. Nourricier, V Feldhein, étude de sensibilité réalisée
dans le cadre de l’action : construire avec l’énergie,
université de Mons, septembre 2010
[14] J. Royer, T. Djiako, E. schiller, B. Sada Sy, le pompage
photovoltaïque, université d’Ottawa/EIER/CREPA ,1998
[15] Quoilin sylvain, énergie et développement : quels
enjeux ? université de liège, 2008
 COFMER’02
2ème Colloque franco-marocain sur les Energies Renouvelables et leur intégration
aux réseaux de transport et de distribution
 COFMER’02
2ème Colloque franco-marocain sur les Energies Renouvelables et leur intégration
aux réseaux de transport et de distribution
 COFMER’02
2ème Colloque franco-marocain sur les Energies Renouvelables et leur intégration
aux réseaux de transport et de distribution
 COFMER’02
2ème Colloque franco-marocain sur les Energies Renouvelables et leur intégration
aux réseaux de transport et de distribution
