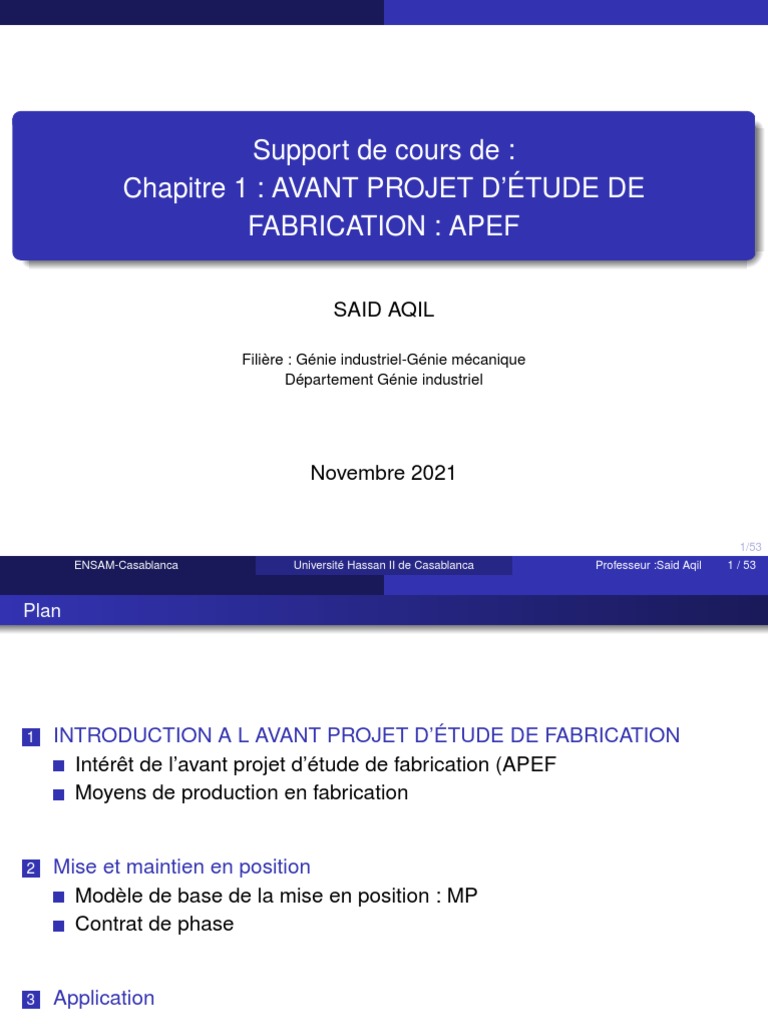

Support de cours de :

Chapitre 1 : AVANT PROJET D’ÉTUDE DE

FABRICATION : APEF

SAID AQIL

Filière : Génie industriel-Génie mécanique

Département Génie industriel

Novembre 2021

1/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 1 / 53
Plan

1 INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Intérêt de l’avant projet d’étude de fabrication (APEF
Moyens de production en fabrication

2 Mise et maintien en position

Modèle de base de la mise en position : MP
Contrat de phase

3 Application

2/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 2 / 53
 Intérêt de l’avant projet d’étude de fabrication (APEF
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Plan

1 INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Intérêt de l’avant projet d’étude de fabrication (APEF
Moyens de production en fabrication

2 Mise et maintien en position

Modèle de base de la mise en position : MP
Contrat de phase

3 Application

3/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 3 / 53
 Intérêt de l’avant projet d’étude de fabrication (APEF
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Définition du APEF
L’étude de fabrication représente la recherche des solutions permettant
l’obtention de pièces bonnes au coût minimum, par la combinaison des
informations relatives à l’ordre chronologique des opérations, à l’utilisation de
main d’œuvre, de parc machines et d’outils déterminés.
Pour l’industrialisation d’un produit en vue de sa commercialisation le bureau
des méthodes (BM) réalise un dossier d’étude de fabrication. Cette étude
prévisionnelle permettra au technicien des méthodes de consigner, pour un
produit déterminé, les décisions concernant suivante

4/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 4 / 53
 Intérêt de l’avant projet d’étude de fabrication (APEF
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

l’ordre des phases et des opérations d’usinage qu’elles comportent,

le choix des machines-outils,
le choix d’outils et des outillages,
les spécifications de contrôle géométrique et dimensionnel
le réglage à faire,
le choix des conditions de coupe,
l’étude prévisionnelle des temps et des prix.
Pour l’établissement du processus d’usinage on prendra donc en compte les
contraintes liées aux données techniques et économiques du produit, ainsi que
celles liées aux moyens de production disponibles dans l’entreprise.

5/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 5 / 53
 Intérêt de l’avant projet d’étude de fabrication (APEF
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Le produit -le procédé-la productique

Un produit est le résultat fabriqué correspondant à un besoin.
Définition :
Un produit sera dit élémentaire si, selon le besoin exprimé par le cahier des
charges, les processus de mise en œuvre pour l’obtenir sont indépendants
d’un autre produit ou d’un autre besoin.
Un procédé de fabrication est un ensemble de techniques visant l’obtention
d’une pièce ou d’un objet par transformation de matière brute.
La conception entraîne la mise en œuvre du/des procédé/s d’usinage
permettant de l’obtenir. Le procédé retenu détermine un équipement de
production plus ou moins facile à automatiser. Si le procédé est remis en cause
le produit doit évoluer, si l’équipement est difficile à automatiser le procédé doit
être remis en cause.
La productique recouvre l’ensemble des trois concepts industriels essentiels :
le produit, le procédé, l’équipement.

6/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 6 / 53
 Intérêt de l’avant projet d’étude de fabrication (APEF
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Le dessin de définition du produit

Le but du dessin de définition d’un produit élémentaire est de définir
l’agencement relatif des surfaces, la distribution de la matière et les
spécifications le caractérisant. Selon l’état d’avancement de l’étude, on peut
distinguer :
le projet de dessin de définition de produit.
le dessin de définition de produit.
Le dessin de définition du brut capable
Le dessin de définition du produit fini
Le dessin de définition du brut fini

7/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 7 / 53
 Intérêt de l’avant projet d’étude de fabrication (APEF
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

le projet de dessin de définition de produit

Données : le cahier de charges,le dessin d’ensemble.
Contenu : les surfaces fonctionnelles,les spécifications
fonctionnelles,les options sur la matière.
Élaboration : bureau d’études (BE)

F IGURE – Projet de dessin de définition

8/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 8 / 53
 Intérêt de l’avant projet d’étude de fabrication (APEF
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

le dessin de définition de produit.

Données : le projet de dessin de définition du produit,le contexte économique
et technique de l’entreprise (données disponibles).
Contenu : la disposition relative des surfaces, la distribution de la matière, les
spécifications fonctionnelles, la matière et le procédé d’obtention du brut.
Élaboration : bureau d’études (BE) en concertation avec le bureau des
méthodes.

F IGURE – Dessin de définition de produit 9/53

ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 9 / 53
 Intérêt de l’avant projet d’étude de fabrication (APEF
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Le dessin de définition du brut capable

Données :
-le dessin de définition du produit
-le projet d’étude de fabrication
-le calcul des cotes fabriquées
-le procédé d’élaboration du brut
-le dessin du brut non coté.
Contenu :
-la disposition relative des surfaces brutes de fabrication
-le(s) plan(s) de joint éventuel(s)
-la disposition et la forme des surfaces brutes de mise en position pour la
fabrication
-la cotation fabriquée brute garantissant la réalisation du produit
Elaboration : bureau des méthodes d’usinage (BM).

10/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 10 / 53
 Intérêt de l’avant projet d’étude de fabrication (APEF
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Exemple dessin brute capable

F IGURE – brute capable écrou.

11/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 11 / 53
 Intérêt de l’avant projet d’étude de fabrication (APEF
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Le dessin de définition du produit fini

Données : le dessin de définition du produit,les résultats de fabrication
obtenus en présérie et série.
Contenu : tous les éléments permettant de préciser sans ambiguïté l’état de
finition du produit fabriqué.
Élaboration : bureau d’étude (BE), qui prend en charge le regroupement des
données nécessaires à l’élaboration de ce document

Le dessin de définition du brut fini

Données :
-le dessin de définition du brut capable
-l’étude de moulage
-les résultats de la fabrication des bruts.
Contenu : tous les éléments permettant de préciser sans ambiguïté l’état du
produit brut fini.
Elaboration : bureau des méthodes brut (BM).
12/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 12 / 53
 Intérêt de l’avant projet d’étude de fabrication (APEF
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Le dessin de définition du produit fini

F IGURE – Dessin de définition final.

13/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 13 / 53
 Moyens de production en fabrication
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Plan

1 INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Intérêt de l’avant projet d’étude de fabrication (APEF
Moyens de production en fabrication

2 Mise et maintien en position

Modèle de base de la mise en position : MP
Contrat de phase

3 Application

14/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 14 / 53
 Moyens de production en fabrication
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Moyens d usinage
l’obtention des surfaces est assurée par le contact d’un outil et une pièce sure
une machine. Le problème est définir : La position de la surface à générer par
rapport à l’outil, à la machine et aux autres surfaces de la pièce, et d’autre part
la connaissance des performances dimensionnelles et géométriques pouvant
réellement être obtenues pour chaque usinage.

F IGURE – Modèle usinage de surface. 15/53

ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 15 / 53
 Moyens de production en fabrication
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Procédés d’usinage
L’usinage par enlèvement de matière est le moyen le plus fiable pour obtenir
des pièces de précision,à partir de pièces moulées, extrudées ou forgées. Le
procédé est, par contre, coûteux (machine, outils, hommes qualifiés) et
relativement lent.
Les machines sont classés en deux catégories :
Fraisage : L’outil tourne, la pièce se déplace par rapport à l’outil. Cela permet
de réaliser des formes planes, des moules. . .
Tournage : La pièce tourne, l’outil se déplace par rapport à la pièce : pour
réaliser des pièces de révolution.
Bien entendu, des industriels fabriquent des tours, où les outils peuvent
tourner, ou des centre de fraisage où les pièces peuvent être entraînés en
rotation. . . ce sont des machines hybrides, mixtes, ou machine multi-axe.
Autres machines : Les perceuses, les rectifieuses, machines spéciales,...

16/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 16 / 53
 Moyens de production en fabrication
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Machine de tournage

F IGURE – Machine de tournage.

17/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 17 / 53
 Moyens de production en fabrication
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Composantes d ’un tour

F IGURE – composantes de machine de tournage.

18/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 18 / 53
 Moyens de production en fabrication
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Machine de fraisage

F IGURE – Machine de fraisage.

19/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 19 / 53
 Moyens de production en fabrication
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Composante de machine de fraisage

F IGURE – Composantes de machine de fraisage.

20/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 20 / 53
 Moyens de production en fabrication
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Machine de perçage

F IGURE – Perceuse.

21/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 21 / 53
 Moyens de production en fabrication
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Composantes de machine de perçage

F IGURE – Composante de perceuse.

22/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 22 / 53
 Moyens de production en fabrication
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Machine de rectification plane

F IGURE – Rectifieuse plane.

23/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 23 / 53
 Moyens de production en fabrication
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Machine de rectification cylindrique

F IGURE – Rectifieuse cylindrique.

24/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 24 / 53
 Moyens de production en fabrication
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

les outils de tournage

F IGURE – Outils de tournage.

25/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 25 / 53
 Moyens de production en fabrication
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

F IGURE – Outils de tournage.

26/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 26 / 53
 Moyens de production en fabrication
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

F IGURE – Outils de tournage.

27/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 27 / 53
 Moyens de production en fabrication
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

F IGURE – Outils de fraisage.

28/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 28 / 53
 Moyens de production en fabrication
INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

F IGURE – Outils de fraisage.

29/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 29 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

Plan

1 INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Intérêt de l’avant projet d’étude de fabrication (APEF
Moyens de production en fabrication

2 Mise et maintien en position

Modèle de base de la mise en position : MP
Contrat de phase

3 Application

30/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 30 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

Objetctif de la mise en position

Déterminer les surfaces d’appui sur la pièce à usiner, dans le but :
-de respecter les spécifications du dessin de définition (DD)
-de tenir compte de la répétitivité de l’usinage, dans un travail de série.
Le problème posé sera donc de repérer un solide dans un référentiel.

F IGURE – Objectif de la mise en position. 31/53

ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 31 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

Référentiel de mise en position

Le référentiel est constitué par l’ensemble des objets mécaniques permettant
d’assurer la mise en place correcte de la pièce pour un usinage déterminé. On
utilise les axes normalisés des machines - outils (MO) :
-Axe Z → axe de la broche principale
-Axe X → axe perpendiculaire à et ayant le plus grand déplacement
-Axe Y → axe formant un trièdre de sens direct avec Z, X .

F IGURE – Trièdre de repérage.

32/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 32 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

Les conditions d’isostaticité

En usinage, on caractérise la liaison entre le solide (pièce) S et le solide voisin
S’ (support de pièce) par la normale au contact . Un solide parfait est repéré
dans l’espace par six normales en six points distincts.Pour assurer un repérage
isostatique :
-six normales sont nécessaires et suffisantes
-on pourra, au plus, trouver trois normales parallèles
-on pourra, au plus, trouver trois normales coplanaires.

F IGURE – Trièdre de repérage.

Sur la figure le solide S possède plus que 5 degrés de
liberté :Rx , Ry , Rz , Ty , T z(Tx supprimé). Le point géométrique A sera appelé
degré de liaison.
33/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 33 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

Liaison degré de liberté

34/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 34 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

Liaison degré de liberté

35/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 35 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

Choix de la mise en position

F IGURE – Choix de Liaison.

36/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 36 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

Cote non conforme en usinage

F IGURE – Exemple de cote non conforme en usinage.

37/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 37 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

Cote conforme en usinage

F IGURE – Exemple de cote conforme en usinage.

38/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 38 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

Exemple de mise en position

39/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 39 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

40/53
ENSAM-Casablanca F IGURE – la miseHassan
Université en position en tournage.
II de Casablanca Professeur :Said Aqil 40 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

41/53
ENSAM-Casablanca F IGURE – la miseHassan
Université en position en tournage.
II de Casablanca Professeur :Said Aqil 41 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

42/53
ENSAM-Casablanca F IGURE – la miseHassan
Université en position en tournage.
II de Casablanca Professeur :Said Aqil 42 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

43/53
F IGURE
ENSAM-Casablanca – Exemple 1 deHassan
Université la mise en position en tournage.
II de Casablanca Professeur :Said Aqil 43 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

44/53
F IGURE
ENSAM-Casablanca – Exemple 2 deHassan
Université la mise en position en tournage.
II de Casablanca Professeur :Said Aqil 44 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

45/53
F IGURE
ENSAM-Casablanca – Exemple 3 deHassan
Université la mise en position en tournage.
II de Casablanca Professeur :Said Aqil 45 / 53
 Modèle de base de la mise en position : MP
Mise et maintien en position

46/53
F IGURE
ENSAM-Casablanca – Exemple 3 deHassan
Université la mise en position en tournage.
II de Casablanca Professeur :Said Aqil 46 / 53
 Mise et maintien en position Contrat de phase

Plan

1 INTRODUCTION A L AVANT PROJET D’ÉTUDE DE FABRICATION

Intérêt de l’avant projet d’étude de fabrication (APEF
Moyens de production en fabrication

2 Mise et maintien en position

Modèle de base de la mise en position : MP
Contrat de phase

3 Application

47/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 47 / 53
 Mise et maintien en position Contrat de phase

48/53
ENSAM-Casablanca F IGURE – Université
Exemple 3 de
Hassan contrat de phase.
II de Casablanca Professeur :Said Aqil 48 / 53
 Mise et maintien en position Contrat de phase

49/53
F IGURE
ENSAM-Casablanca – Exemple 3 deHassan
Université la mise en position en tournage.
II de Casablanca Professeur :Said Aqil 49 / 53
 Mise et maintien en position Contrat de phase

50/53
F IGURE
ENSAM-Casablanca – Exemple 3 deHassan
Université la mise en position en tournage.
II de Casablanca Professeur :Said Aqil 50 / 53
 Application

Tests d’évaluation
https:
//analyse-fabrication.univ-lille.fr/co/exo01_synthese.html

51/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 51 / 53
 Application

52/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 52 / 53
 Application

53/53
ENSAM-Casablanca Université Hassan II de Casablanca Professeur :Said Aqil 53 / 53
