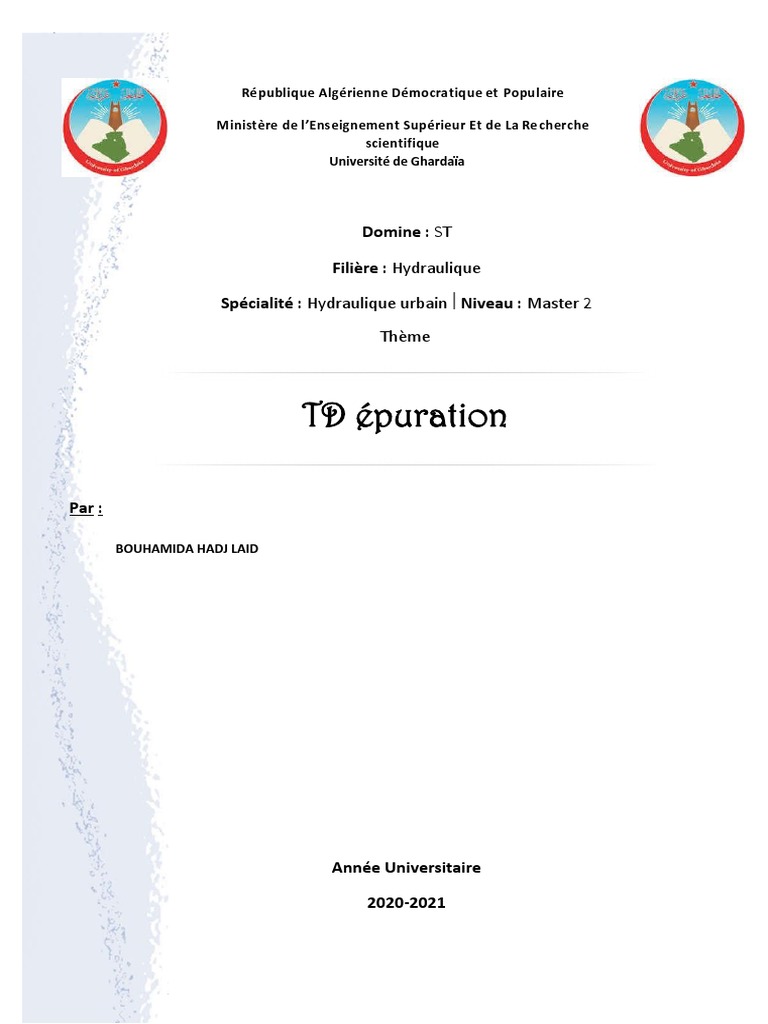

Ré p u bl iq u e A lg é rien n e D é m o cra t iq u e et P o pu laire

M in ist ère d e l ’E ns eig n em e n t S up é rieu r E t d e L a Re ch er c h e

sc ie n t if iq ue
Université de Ghardaïa

Domine : ST

Filière : Hydraulique

Spécialité : Hydraulique urbain | Niveau : Master 2

Thème

TD épuration

Par :

BOUHAMIDA HADJ LAID

Année Universitaire

2020-2021
Exercice 01 (déversoir d’orage) :

QSTEP = 360 l/s = 0.360 m3/s Qhumide = 1200 l/s = 1.2 m3/s L = 6h

Qdev = Qhumide - QSTEP = 1.2-0.360 = 0.840 m3/s Qdev = 0.840 m3/s

Déterminer les dimensions de l’orifice déversant (hdev et Ldev)

Déversoir d’orage latéral m = 0.41

Qdev= m Ldev hdev √2ghdev Ldev = 6hdev

Qdev= m 6hdev hdev √2ghdev Qdev2 = m2 72 hdev2 g2 hdev5 = Qdev5 / (72 m2 g) hdev = (Q2 / (72 m2 g))1/5

hdev = ((0.84)2 / (72 * (0.41)2 * (9.81)))1/5 hdev = 0.36 m

Ldev = 6hdev Ldev = 6* 0.36 = 2.15 m Ldev = 2.15 m

Exercice 02 (biodégradabilité) :

Calculez la biodégradabilité de ces eaux usées Qu’est ce qu’on peut dire pour ces valeurs :

E usée 1

[DCO] / [DBO5] = 720 / 450 = 1.6 1.6 < 2 le traitement si fait biologiquement

E usée 2

[DCO] / [DBO5] = 505.5 / 220 = 2.297 2 < 2.293 < 3 le traitement biologiquement avec adaptation

E usée 3

[DCO] / [DBO5] = 620.8 / 225 = 2.759 2 < 2.759 < 3 le traitement biologiquement avec adaptation

Exercice 03 (boues activées) :

Vbassain = 6150 m3 [boues] = 5.6 g/l MVS = 60% de ces boues [DBO5] = 380 mg/l Q= 480 m3/h

1)Calculez le temps de séjour

Vbassain = Q*ts  ts = Vbassain /Q  ts = 6150/480 = 12 h et 48 min et 36 sec

2)Calculez la charge volumique Cv

Cv = DBO5 / Vbassain

DBO5 = Q * [DBO5] = 480 *380 *24 = 4377.60 Kg DBO5/ j

Cv = DBO5 / Vbassain  Cv = 4377.60 / 6150 = 0.71 Kg DBO5 / m3 j

3)Déterminer à quelle charge sa fonctionne cette station

Cm = DBO5 / MVS

MVS = Vbassain * [boues] * 60% = 6150 * 5.6 * 0.60 = 20664 KgMVS

Cm = DBO5 / MVS = 4377.6 / 20664 = 0.21 Kg DBO5 / KgMVS j

Exercice 04 (lagunage) :

N 2018 = 25315 hab taux 2.9% dotation D = 180 l/j/hab

1)Evaluer le débit moyen d’eau usée en m3/j a l’horizon de futur en 2048

N 2048 = N 2018 * (1+ 2.9%)30 = 25315 (1+0.029)30 = 59681 N 2048 = 59681 hab

Q=N*D*K K= 0.80 Q = 59681 * 180 * 0.80 = 8594.06 m3/j

2)Estimez la charge polluante de DBO5 en Kg/j on base sur la charge spécifique

la charge spécifique DBO5s = 54 g/hab/j

DBO5 = DBO5s * N 2048 = 54 * 59681 = 3222.77 Kg /j

3)Quelle est leur concentration d’entrée au traitement biologique en mg/l

DBO5 = Q * [DBO5]

Q= 8594.06 m3/j DBO5 = 30% charge polluante = 30% * 3222.77 = 966.83 Kg /j

DBO5 = Q * [DBO5] [DBO5] = DBO5 / Q [DBO5] = 966.83 / 8594.06 = 112.5 mg/l

4)Quel doit être la superficie totale en ha des lagunes pour atteindre une concentration en DBO5 de 25 mg/l

T = 23° h = 2.8 m

C/C0 = e-kts

C concentrations en DBO5 = 25 mg/l

C0 concentrations en DBO5 entrée [DBO5] = DBO5 / Q [DBO5] = 3222.77/8594.06 = 375 mg/l

K= 0.056* 1.36 (T-20) = 0.056 * 1.36 (23-20) = 0.056* 1.363 = 0.141 K= 0.14

C/C0 = e-kts  ln(C/C0) = -kts  ts = -( ln(C/C0)/ k)  ts = -( ln(25/375)/ 0.14)  ts = 19.34 s

S = (Q* tS ) /h  S = (8594.06 * 19.34)/2.8  S = 59360 ha  S = 5.936 ha

Exercice 05 (lagunage) :

1) détermines la surface et les dimensions des lagunes existants et celles d’extension :

[DBO5] = 28 mg /l T= 22° Tacc 2010 = 2.5% Tacc 2019 = 3.2% D2010 = 150 l/j/hab N2010= 25000 hab H= 2.5 m

la charge spécifique DBO5s = 60 g/hab/j

N 2019 = N 2010 * (1+ 2.5%)9 = 25000 (1+0.025)9 = 31221 N 2019 = 31222 hab

N 2039 = N 2019 * (1+ 3.2%)20 = 31222 (1+0.032)20 = 58621 N 2039 = 58621 hab

Q=N*D*K K= 0.80 Q = 31222 * 150 * 0.80 = 3746.64 m3/j

la charge spécifique DBO5s = 60 g/hab/j

DBO5 = DBO5s * N 2019 = 60 * 31222 = 1873.32 Kg /j

C/C0 = e-kts

C concentrations en DBO5 = 28 mg/l

C0 concentrations en DBO5 entrée [DBO5] = DBO5 / Q [DBO5] = 1873.32/3746.64 = 500 mg/l

K= 0.056* 1.36 (T-20) = 0.056 * 1.36 (22-20) = 0.056* 1.362 = 0.10 K= 0.10

C/C0 = e-kts  ln(C/C0) = -kts  ts = -( ln(C/C0)/ k)  ts = -( ln(28/500)/ 0.10)  ts = 28.82 s

ST = (Q* tS ) /h  ST = (3746.64 * 28.82)/2.5  ST = 43191 m2  ST = 4.32 ha

S1= 40% ST  S1= 0.4 * 4.32 = 1.728 ha S1= 1.728 ha S1= 17280 m2

S1 = l1 *L1  L = S1 / l1  L1 = 17280 / 100  L1 = 172.8 m

S2= 60% ST  S2= 0.6 * 4.32 = 2.592 ha S2= 2.592 ha S2= 25920 m2

S2 = l2*L2  L2 = S2 / l2  L2 = 25920 / 100  L2 = 259.2 m

la charge spécifique DBO5s = 60 g/hab/j

DBO5 = DBO5s * N 2039 = 60 * 58621 = 3517.26 Kg /j

Q=N*D*K K= 0.80 Q = 58621 * 150 * 0.80 = 7034.52 m3/j

C/C0 = e-kts

C concentrations en DBO5 = 28 mg/l

C0 concentrations en DBO5 entrée [DBO5] = DBO5 / Q [DBO5] = 3517.26 /7034.52 = 500 mg/l

K= 0.056* 1.36 (T-20) = 0.056 * 1.36 (22-20) = 0.056* 1.362 = 0.10 K= 0.10

C/C0 = e-kts  ln(C/C0) = -kts  ts = -( ln(C/C0)/ k)  ts = -( ln(28/500)/ 0.10)  ts = 28.82 s

ST = (Q* tS ) /h  ST = (7034.52 * 28.82)/2.5  ST = 81094 m2  ST = 8.11 ha

8.11 – 4.32 = 3.79 ha

S3= 40% ST  S3= 0.4 * 3.7894 = 1.5157 ha S3= 1.5157 ha S3= 15157 m2

L3 =L1 = 173m

S3 = l3 *L  l3 = S3 / l3  l3 = 15157 / 173  l3 = 87.62 m

S4= 60% ST  S4= 0.6 * 3.7894 = 2.27364 ha S4= 2.2736 ha S4= 22736 m2

L4 =L2 = 259.2 m

S4 = l4 *L4  l4 = S4 / l4  l4 = 22736 / 259.2  l4 = 87.62 m

2) détermines la concentration DBO5 a la sortie n°1 et n°2 :

la sortie n°1 :

DBO5 = DBO5s * N 2019 = 60 * 31222 = 1873.32 Kg /j

C/C0 = e-kts

C concentrations en DBO5 = ? mg/l

C0 concentrations en DBO5 entrée [DBO5] = DBO5 / Q [DBO5] = 1873.32/3746.64 = 500 mg/l

K= 0.056* 1.36 (T-20) = 0.056 * 1.36 (22-20) = 0.056* 1.362 = 0.10 K= 0.10

S1 = (Q* tS ) /h  ts = (S1* h)/ Q  ts = ( 17280 * 2.5) / 3746.64  ts = 11.53

C/C0 = e-kts  C1 = C0 * e-kts  C1 = 500 * e-0.1*11.53  C1 = 157.84 mg/l

la sortie n°3 :

DBO5 = DBO5s * N 2039 = 60 * 58621 = 3517.26 Kg /j

C/C0 = e-kts

C concentrations en DBO5 = ? mg/l

C0 concentrations en DBO5 entrée [DBO5] = DBO5 / Q [DBO5] = 3517.26 /7034.52 = 500 mg/l

K= 0.056* 1.36 (T-20) = 0.056 * 1.36 (22-20) = 0.056* 1.362 = 0.10 K= 0.10

S3 = (Q* tS ) /h  ts = (S3* h)/ Q  ts = (15157 * 2.5) / 7034.52  ts = 5.39

C/C0 = e-kts  C3 = C0 * e-kts  C3 = 500 * e-0.1*5.39  C3 = 291.66 mg/l

Exercice 06 (lagunage) :

1) calculez le nombre habitant au futur

N 2020 = 20500 hab taux 2.5% dotation D = 200l/j/hab

Evaluer le débit moyen d’eau usée en m3/j a l’horizon de futur en 2050

N 2050 = N 2020 * (1+ 2.5%)30 = 20500 (1+0.025)30 = 59681 N 2050 = 43000 hab

Q=N*D*K K= 0.80 Q = 43000 * 200 * 0.80 = 6880 m 3/j

2) la charge polluante de en Kg/j on base sur la charge spécifique

la charge spécifique DBO5s = 54 g/hab/j

DBO5 = DBO5s * N 2050 = 54 * 43000 = 2322 Kg /j

DBO5 = Q * [DBO5]

DBO5 = Q * [DBO5] [DBO5] = DBO5 / Q [DBO5] = 2322 / 6880 = 337.50 mg/l

la charge spécifique DCO= 120 g/hab/j

DCO = DCO * N 2050 = 120 * 43000 = 5160 Kg /j

DCO = Q * [DCO]

DCO = Q * [DCO] [DCO] = DCO / Q [DCO] = 5160 / 6880 = 750 mg/l

la charge spécifique MES= 70 g/hab/j

MES = MES * N 2050 = 70 * 43000 = 3010 Kg /j

MES = Q * [MES]

MES = Q * [MES] [MES] = MES / Q [MES] = 3010 / 6880 = 437.50 mg/l

3)déterminez le degré de la biodégradabilité de ces eaux usées :

[DCO] / [DBO5] = 750 / 337.5 = 2.22 2 < 2.22 < 3 le traitement biologiquement avec adaptation

4)Calculez la surface totale des lagunes :

T = 24° h=3m

C/C0 = e-kts

C concentrations en DBO5 = 25 mg/l

C0 concentrations en DBO5 entrée [DBO5] = DBO5 / Q [DBO5] = 2322 / 6880 = 337.50 mg/l

K= 0.056* 1.36 (T-20) = 0.056 * 1.36 (24-20) = 0.056* 1.364 = 0.19 K= 0.19

C/C0 = e-kts  ln(C/C0) = -kts  ts = -( ln(C/C0)/ k)  ts = -( ln(25/337.50)/ 0.19)  ts = 13.70 s

S = (Q* tS ) /h  S = (6880 * 13.7)/2.5  S = 37702.4 m2 S = 3.77 ha

5) si on divise la surface totale en trois lagunes successives détermines le rendement d’élimination de la pollution
DBO5 durant le traitement biologique à la sortie de chaque lagune :

a)-la sortie n°1 :

lagune 01 = 30% ST  S1 = 0.3 ST  S1 =0.3* 37702.4  S1 = 11310.72 m2

C/C0 = e-kts1

C1 concentrations en DBO5 = ? mg/l

C0 concentrations en DBO5 entrée [DBO5] = DBO5 / Q [DBO5] = 2322 / 6880 = 337.50 mg/l

K= 0.056* 1.36 (T-20) = 0.056 * 1.36 (24-20) = 0.056* 1.364 = 0.19 K= 0.19

S1 = (Q* tS1 ) /h  ts1 = (S1* h)/ Q  ts1 = (11310.72 * 3) / 6880 ts = 4.932

C1/C0 = e-kts1  C1 = C0 * e-kts1  C1 = 337.5 * e-0.19*4.932  C1 = 132.22 mg/l

C0-C3 = 337.5 -25 = 312.5  100%

C0-C1 = 337.5 -132.22 = 205.28  X1  X1 = 205.28*100/312.5  X1 = 65.69%

a)-la sortie n°2 :

lagune 02 = 35% ST  S2 = 0.35 ST  S2 =0.35* 37702.4  S2 = 13195.84 m2

C2/C1 = e-kts

C2 concentrations en DBO5 = ? mg/l

C1 concentrations en DBO5 entrée 132.22 mg/l

K= 0.056* 1.36 (T-20) = 0.056 * 1.36 (24-20) = 0.056* 1.364 = 0.19 K= 0.19

S2 = (Q* tS2 ) /h  ts2 = (S2* h)/ Q  ts2 = (13195.84 * 3) / 6880 ts2 = 5.754

C2/C1 = e-kts2  C1 = C0 * e-kts2  C1 = 132.22 * e-0.19*5.754  C1 = 44.31 mg/l

C0-C3 = 337.5 -25 = 312.5  100%

C1-C2 = 132.22 -44.31 = 87.91  X2  X2 = 87.91*100/312.5  X2 = 28.13%

a)-la sortie n°3 :

lagune 03 = 35% ST  S3 = 0.35 ST  S3 =0.35* 37702.4  S3 = 13195.84 m2

C3 concentrations en DBO5 = 25 mg/l

C2 concentrations en DBO5 entrée 44.31 mg/l

C0-C3 = 337.5 -25 = 312.5  100%

C2-C3 = 44.31 -25 = 19.31  X3  X3 = 19.31*100/312.5  X1 = 6.18%

X1 + X2 + X3 = 65.69 + 28.13 + 6.18 = 100 %
