Université ADRAR Année : 2021/2022

Faculté des Sciences et de la Technologie Module : Capteurs et Instrumentation

Département ST
Fiche TD n° 02

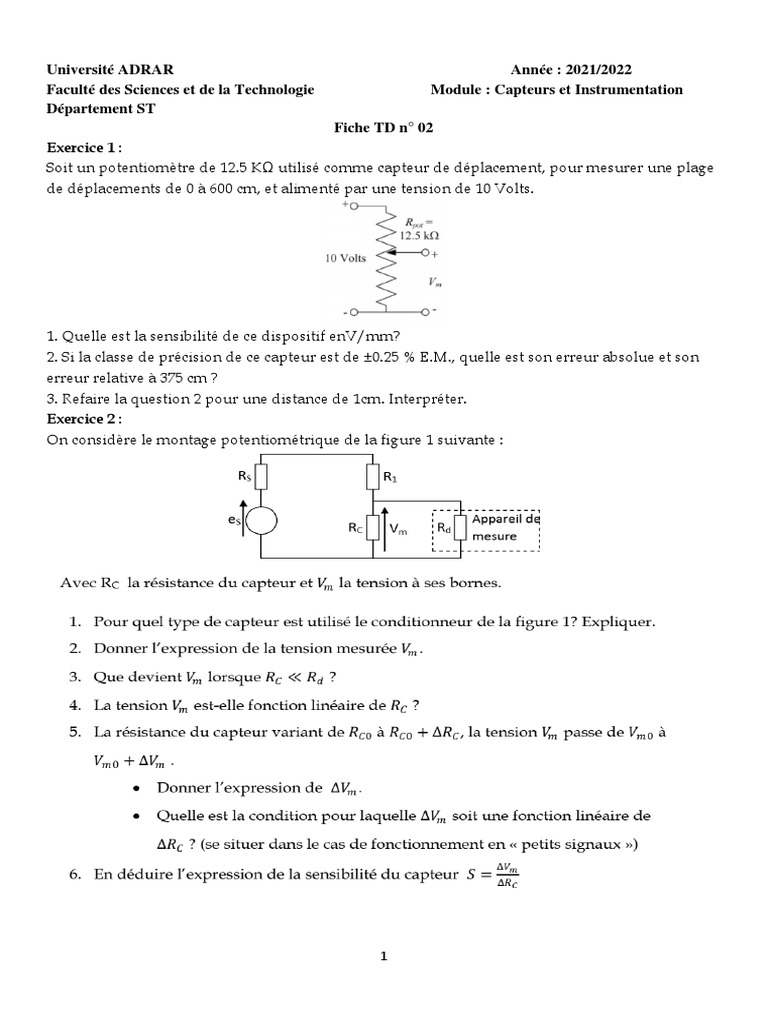

Exercice 1 :
Soit un potentiomètre de 12.5 KΩ utilisé comme capteur de déplacement, pour mesurer une plage
de déplacements de 0 à 600 cm, et alimenté par une tension de 10 Volts.

1. Quelle est la sensibilité de ce dispositif enV/mm?

2. Si la classe de précision de ce capteur est de ±0.25 % E.M., quelle est son erreur absolue et son
erreur relative à 375 cm ?
3. Refaire la question 2 pour une distance de 1cm. Interpréter.
Exercice 2 :
On considère le montage potentiométrique de la figure 1 suivante :

1
Exercice 3 :
L’humidité absolue r de l’air correspond au rapport de la masse de la vapeur par la masse d’air
sec, et s’exprime en g/Kg (gramme de vapeur par kilogramme d’air sec).
La plupart des instruments utilisés pour la mesure de l’humidité se basent sur la détermination de
la pression partielle de la vapeur dans l’air Pv et de la pression totale du mélange P. La relation
entre ces deux pressions et l’humidité est donnée par la formule suivante :

1. Calculer la valeur de l’humidité de l’air lorsque P=1bar et Pv =0.1bar ?

2. Déterminer l’erreur réalisée pour cette mesure si les erreurs sur la pression sont de 2% ?
Exercice 4 :
Un capteur de déplacement rectiligne est constitué d’un potentiomètre linéaire schématisé sur la
figure 1. On désigne par Δx la valeur du déplacement du curseur par rapport à la position milieu
que l’on prend pour origine de l’axe x.

1. La course utile du potentiomètre est 2l = 10 cm et sa résistance totale est 2R0. En déduire

l’expression des résistances Rb (Δx) et Rh (Δx) du potentiomètre (voir figure 1) pour un
déplacement Δx du curseur par rapport à la position milieu.
2. Le potentiomètre est monté suivant le schéma de la figure 1. La tension de mesure Vmes,
image de la position du curseur, est mesurée par une électronique d’impédance d’entrée
Rapp. Exprimer Vmes en fonction de Rb (Δx), Rh (Δx), Rg, Rapp et Vg.
3. Que devient cette expression pour Rapp ˃˃ R0 ?
4. En déduire la sensibilité S mes de la mesure.
5. Quelle valeur doit-on donner à Rg pour que cette sensibilité soit maximale ? Que
deviennent dans ce cas Vmes et S mes ? Calculer la sensibilité réduite S r .
6. Afin d’assurer un fonctionnement correct du capteur, le constructeur a fixé une limite
vmax = 0,2 m.s-1 pour la vitesse de déplacement v du curseur. En admettant que le curseur
a un mouvement sinusoïdal d’amplitude a = 1 cm autour d’une
position x0 donnée, calculer la fréquence maximale fmax des déplacements que l’on peut
traduire avec ce système.
