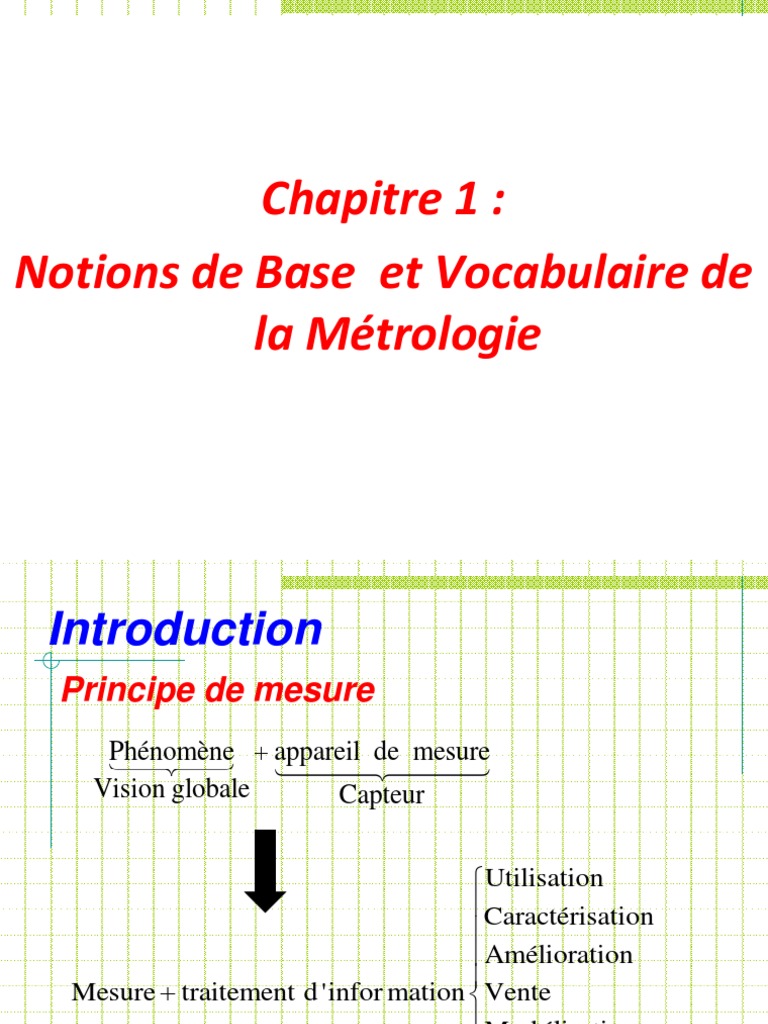

Chapitre 1 :

Notions de Base et Vocabulaire de

la Métrologie
Introduction
Principe de mesure
Phénomène  appareil de mesure
Vision globale Capteur

 Utilisation
Caractérisation

Amélioration

Mesure  traitement d 'infor mation Vente
Mod élisation

Diagnostique
Lois de comportement

Introduction
• Le but de la mesure est la caractérisation
d’un système ou un phénomène en vue de
le comparer à un autre, à fin
d’amélioration ou simplement de
connaissance.
• Un phénomène est une vision globale du
système mais pas suffisante, il est donc
nécessaire de mesurer les propriétés de
ce système et de déterminer l’incertitude
sur la valeur mesurée.
Introduction
Deux exigences se combinent dans la
démarche métrologique :
1) Mesurer juste pour assurer en
général la qualité de son propre travail
…
2) Mesurer juste pour avoir une
référence envers les autres … … et
comprendre les références des autres
…
 Introduction
• La Métrologie est la science de la Mesure
associée à l’évaluation de son incertitude.

• Elle définit les principes et les méthodes

permettant de garantir et maintenir la
confiance envers les mesures résultant
des processus de mesure.

• Il s'agit d'une science transversale qui

s'applique dans tous les domaines où des
mesures quantitatives sont effectuées.
Introduction
• La Métrologie « comprend tous les
aspects théoriques et pratiques des
mesurages, quels que soient l'incertitude
de mesure et le domaine d'application ».
Notion de mesure
Définition de la mesure
• C’est l’ensemble des opérations ayant
pour objet la détermination de la valeur
d’une grandeur Physique, à l’aide des
techniques spécifiques mises en œuvre
par des instruments de mesure.
• Le résultat d’une mesure doit-être
exprimer dans une unité de mesure
appropriée et avec une incertitude à
évaluer
 Vocabulaire de la Métrologie
Définitions
• Grandeur mesurable : Est la caractéristique d'un
phénomène, d'un corps ou d'une substance, qui est
susceptible d'être distingué qualitativement et déterminé
quantitativement . On l’appelle aussi mesurande.

Exemples : longueur, temps, masse, température, résistance

électrique, concentration en quantité de matière.

• Valeur d’une Grandeur: expression quantitative d'une

grandeur particulière, généralement sous la forme d'une unité
de mesure multipliée par un nombre.
 Vocabulaire de la Métrologie
Définitions
• Exemples :
- Longueur d'une tige: 5,34 m ou 534 cm.
- Masse d'un corps: 0,152 kg ou 152 g.
- Quantité de matière d'un échantillon d'eau (H2O): 0,012 mol
ou 12 mmol.
• Remarques :
- La valeur d'une grandeur peut être positive, négative ou nulle.
- La valeur d'une grandeur peut être exprimée de plus d'une
façon.
- Les valeurs des grandeurs de dimension un sont
généralement exprimées sous la forme de nombres.
Vocabulaire de la Métrologie
Définitions

• Valeur vraie (d'une grandeur) : Valeur

compatible avec la définition d'une grandeur
particulière donnée.

Remarques :
- C'est une valeur que l'on obtiendrait par un
mesurage parfait.
- Toute valeur vraie est par nature indéterminée.
 Vocabulaire de la Métrologie
Définitions
Mesurage : Ensemble d'opérations ayant pour but de
déterminer une valeur d'une grandeur.
Le mot «mesurage» a été introduit pour qualifier l'action de
mesurer.

• Principe de mesure : Base scientifique d'un mesurage

Exemples :
- L'effet thermoélectrique utilisé pour le mesurage de la
température.
- L'effet Josephson utilisé pour le mesurage de la tension
électrique.
- L'effet Doppler utilisé pour le mesurage de la vitesse.
- L'effet Raman utilisé pour le mesurage du nombre d'onde des
vibrations moléculaires.
Vocabulaire de la Métrologie
Définitions
• Grandeur d'influence : Grandeur qui n'est pas le
mesurande mais qui a un effet sur le résultat du mesurage

Exemples :
- Température d'un micromètre lors de la mesure d'une
longueur.
- Fréquence lors de la mesure de l'amplitude d'une
tension électrique alternative.
- Concentration en bilirubine lors de la mesure de la
concentration en hémoglobine dans un échantillon de
plasma sanguin humain.
Vocabulaire de la Métrologie
Définitions
• Résultat brut : Résultat d'un mesurage avant correction
de l'erreur systématique.

• Résultat corrigé : Résultat d'un mesurage après

correction de l'erreur systématique.

• Exactitude de mesure : étroitesse de l'accord entre le

résultat d'un mesurage et une valeur vraie du mesurande

Remarques :
- Le concept d'«exactitude» est qualitatif.
- Le terme «précision» ne doit pas être utilisé pour
«exactitude».
Vocabulaire de la Métrologie
Définitions
• Résultat d'un mesurage : Valeur attribuée à un
mesurande, obtenue par mesurage

Remarque 1 : Lorsqu'on donne un résultat, on indiquera

clairement si l'on se réfère:
⎯ à l'indication
⎯ au résultat brut
⎯ au résultat corrigé
et si cela comporte une moyenne obtenue à partir de
plusieurs valeurs.

Remarque 2 : Une expression complète du résultat d'un

mesurage comprend des informations sur l'incertitude de
mesure.
Vocabulaire de la Métrologie
Définitions
• Répétabilité (des résultats de mesurage) : Etroitesse de l'accord
entre les résultats des mesurages successifs du même mesurande,
mesurages effectués dans la totalité des mêmes conditions de mesure

Ces conditions sont appelées conditions de répétabilité.

Remarque 2 : Les conditions de répétabilité comprennent:

⎯ même mode opératoire

⎯ même observateur
⎯ même instrument de mesure utilisé dans les mêmes conditions
⎯ même lieu
⎯ répétition durant une courte période de temps.

Remarque 3: La répétabilité peut s'exprimer quantitativement à l'aide

des caractéristiques de dispersion résultats.
Vocabulaire de la Métrologie
Définitions
• Reproductibilité (des résultats de mesurage) : étroitesse de l'accord entre
les résultats des mesurages du même mesurande, mesurages effectués en
faisant varier les conditions de mesure.
Remarque 1 : Pour qu'une expression de la reproductibilité soit valable, il est
nécessaire de spécifier les conditions que l'on fait varier.
Remarque 2: Les conditions que l'on fait varier peuvent comprendre:
⎯ principe de mesure
⎯ méthode de mesure
⎯ observateur
⎯ instrument de mesure
⎯ étalon de référence
⎯ lieu
⎯ conditions d'utilisation
⎯ temps.
Remarque 3 : La reproductibilité peut s'exprimer quantitativement à l'aide des
caractéristiques de dispersion des résultats.
Remarque 4: Les résultats considérés ici sont habituellement les résultats
corrigés.
Vocabulaire de la Métrologie
Définitions
• Ecart-type expérimental : pour une série de n mesurages du même mesurande,
grandeur s(qk) caractérisant la dispersion des résultats,
donnée par la formule:

N
2
 (q j  q)
j1
s N (q) 
N 1
qj étant le résultat du jième mesurage et q la moyenne arithmétique des n
résultats considérés.
Remarque 1: En considérant la série de n valeurs comme échantillon d'une loi de
probabilité, q est un estimateur sans biais de la moyenne μq et s2(qk) est un
estimateur sans biais de la variance σ2 de cette loi.

Remarque 2 : L'expression s N (q) est une estimation de l'écart-type

N
de la loi de q et est appelée écart-type expérimental de la moyenne.
 • Coefficient de Variation (C.V.)

Egalement nommé écart-type expérimental

relatif, le coefficient de variation est défini
comme le rapport entre l'écart-type et
la moyenne et est souvent exprimé
en pourcentage :

s N (q)
C.V .(%)   100
q
Vocabulaire de la Métrologie
Définitions
•Incertitude (de mesure): Paramètre, associé au résultat d'un
mesurage, qui caractérise la dispersion des valeurs qui pourraient
raisonnablement être attribuées au mesurande.

Remarques :
-Le paramètre peut être, par exemple, un écart-type (ou un multiple de
celui-ci) ou la demi-largeur d'un intervalle de niveau de confiance
déterminé.
-L'incertitude de mesure comprend, en général, plusieurs
composantes. Certaines peuvent être évaluées à partir de la
distribution statistique des résultats de séries de mesurages et peuvent
être caractérisées par des écarts-types expérimentaux (Type A). Les
autres composantes (Type B), qui peuvent aussi être caractérisées par
des écarts-types, sont évaluées en admettant des lois de probabilité,
d'après l'expérience acquise ou d'après d'autres informations.
Erreur de mesure
La mesure est toujours entachée d’erreur. Connaître les sources
d’erreurs et leur propagation permet d’interpréter les mesures.
Définition
L’erreur de mesure notée ε est la différence entre la vraie valeur G
(inconnue en général) de la valeur mesurable et le résultat de la
mesure m(G).
On peut l’exprimer en relatif ou en absolu.
Erreur absolu ε = m(G) - G
Erreur relative ς =(m(G) - G)/G
L’erreur absolu s’exprime dans la même unité que la grandeur, par
contre, l’erreur relative est sans unité. Elle s’exprime en%.
Remarque
Pour étalonner un appareil, on doit pouvoir construire des grandeurs
de référence (étalon) connues précisément et il faut régler l’appareil
pour qu’il fournisse une valeur de mesure correcte de ces grandeurs.
Dans ce cas, la grandeur mesurée est connue. Une erreur
d’étalonnage entraînera une erreur de mesure.
Erreur Maximale Tolérée (EMT),

limite d'erreur,

valeur extrême de l'erreur de mesure, par rapport à une valeur de

référence connue, qui est tolérée par les spécifications ou règlements pour
un mesurage,

un instrument de mesure ou un système de mesure donné

NOTE 1 : Les termes «erreurs maximales tolérées» ou «limites d'erreur»

sont généralement utilisés lorsqu'il y a deux valeurs extrêmes.

NOTE 2 : Il convient de ne pas utiliser le terme «tolérance » pour désigner

l'erreur maximale tolérée.
Étalonnage ou vérification
Beaucoup d’entreprises confondent les notions
d’étalonnage et de vérification métrologique :
-L’étalonnage est l’opération qui consiste à
comparer les valeurs indiquées par l’appareil à
étalonner avec les valeurs de références
correspondantes (étalons).
- L’enregistrement de l’étalonnage est appelé
certificat d’étalonnage.
- Pour chaque lecture d’une indication donnée par
l’instrument, il faudra corriger cette dernière.
Étalonnage ou vérification
-La vérification métrologique consiste à apporter la
preuve par des mesures que des exigences spécifiées
(Erreurs Maximales Tolérées : EMT) sont
satisfaites.
- Le résultat d’une vérification se traduit par une
décision de conformité (suivie d’une remise en
service) ou de non conformité (suivie d’un ajustage,
d’une réparation, d’un déclassement ou d’une
réforme de l’appareil).
L’enregistrement de la vérification est appelé :
constat de vérification.
 ETALONNAGE

Etalon Instrument

Comparateur

Ecart et Incertitude
 VERIFICATION
CONFIRMATION PAR EXAMEN ET ETABLISSEMENT DES
PREUVES QUE LES EXIGENCES SPECIFIEES ONT ETE
SATISFAITES

Etalon Instrument

Y X
Erreur :(X-Y) ; Correction : -(X-Y)
(X-Y) <
spécification
ETALONNAGE ET VERIFICATION

Instrument
Etalon

Comparateur

Erreur Maximale Tolérée

Ecart et Incertitude EMT

Comparateur Décision
Traçabilité Métrologique
Les métrologues définissent cette propriété de la manière
suivante dans le Vocabulaire International de Métrologie –
Concepts fondamentaux et généraux et termes associés (VIM) :

La traçabilité métrologique est la « propriété d'un résultat

de mesure selon laquelle ce résultat peut être relié à une référence par
l'intermédiaire d'une chaîne ininterrompue et documentée
d'étalonnages dont chacun contribue à l'incertitude de mesure ».
En clair, pour parler de résultat de mesure traçable (au Système
international d'unités (SI)), il est nécessaire que l'équipement de
mesure soit étalonné par rapport à un étalon, qui a été étalonné par
rapport à un étalon, qui a été étalonné par rapport à un étalon, ..., qui a
été étalonné par rapport à l'étalon national ou international.
Traçabilité Métrologique
