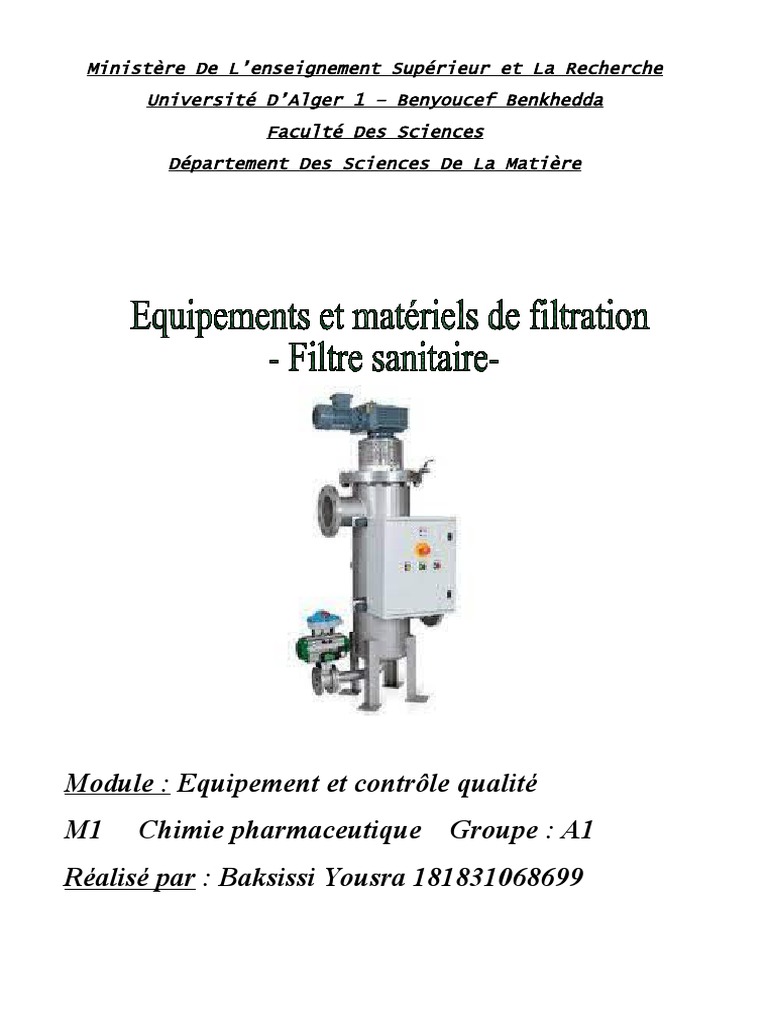

Ministère De L’enseignement Supérieur et La Recherche

Université D’Alger 1 – Benyoucef Benkhedda

Faculté Des Sciences
Département Des Sciences De La Matière

Module : Equipement et contrôle qualité

M1 Chimie pharmaceutique Groupe : A1
Réalisé par : Baksissi Yousra 181831068699
I. Définition de la filtration :

Procédé de séparation sans changement d’état permettant de séparer les

constituants d'une dispersion possédant une phase dispersante (liquide ou gaz) et
une ou plusieurs phases dispersées (liquide, solide ou gaz) au travers d'un milieu
poreux. Elle met en jeu un transfert de quantité de mouvement sous l’action de
gradients de pression et/ou de concentration, de potentiel électrique. Elle s’appuie
sur l’interposition d’une barrière ou médium filtrant. La filtration ne modifie pas
la nature chimique des phases séparées. Elle concerne 2 domaines distincts
caractérisés entre autres par des échelles de taille de séparation et des modes
d’écoulement du produit différents : la filtration frontale et la filtration
tangentielle.

II. Filtre sanitaire autonettoyant :

LES FILTRES AUTONETTOYANTS ont été conçus pour assurer une filtration

efficace, tout en réduisant, au maximum, la chute de débit et la perte de produit, lors du
nettoyage.
Son but est de purifier le liquide qui les traverse des impuretés de saleté dans les
systèmes à usage industriel et individuel. Selon la modification, ils assurent une filtration
avec élimination des particules d'une taille de 10 à 15 microns, protégeant les lignes de la
rouille, des grains de sable et autres corps étrangers.

Le décolmatage s'effectue par rotation de l'élément filtrant contre la lame fixe

d'un racleur; les particules enlevées en surface sont dirigées vers le fond du filtre
afin d'être purgées.
Le filtre peut fonctionner manuellement, ou être entièrement automatique. Une
gamme étendue de dispositifs rend cet appareil très performant pour des liquides
particulièrement chargés.

 Les diamètres d'entrée et sortie varient de 20mm à 300mm et les débits peuvent
atteindre 18000 litres/minute. Des Possibilités existent pour des débits beaucoup
plus important .
 Les éléments filtrants standards assurent une filtration de 50µm, 100µm,
200µm, 500µm, ou 1000µm.

 Les filtres sont conçus pour tous types de liquides y compris ceux ayant une
viscosité élevée. Sur demande une double enveloppe est disponible.

Domaines d’applications de filtre autonettoyant :

 Filtration de fluides de viscosité faible à moyenne : eau industrielle, eau de STEP,
eau de forage, produit pétrolier, peinture, liquides alimentaires...

PRINCIPE DE FONCTIONNEMENT :
L’élément filtrant (crépine) est réalisé avec un fil (profil en forme de « V ») soudé sur
des broches supports ; l’espace inter-fil détermine le seuil de la filtration.
Le nettoyage permanent de celle-ci s’effectue soit par raclage externe (la crépine est en
rotation et les racleurs verticaux sont fixes), soit par brossage interne (la crépine est fixe
et la brosse hélicoïdale est en rotation).
Les impuretés sont dirigées vers le fond du filtre et sont évacuées par des purges
régulières à l’aide d’une vanne manuelle ou automatique.

III. Équipements :
 Motorisation électrique ou pneumatique .
 Vanne de purge avec ou sans actionneur .
 Contrôle delta P Coffret de commande .
 Calorifugeage, traçage électrique, double enveloppe .

Viscosité : jusqu’à 150 cPo

Seuil de filtration : 50 à 2000 μ
(Nominal)
Débit : jusqu’à 1000 m3/h
Température : jusqu’à 100°C
Pression : de 2 à 40 bar

IV. Ses avantages :

 Aptitude à filtrer les produits les plus divers .
 Système d’auto nettoyage en continu sans interruption du débit à filtrer .
 Maintenance et coûts d’exploitation réduits .
 Faible pertes de charges .
