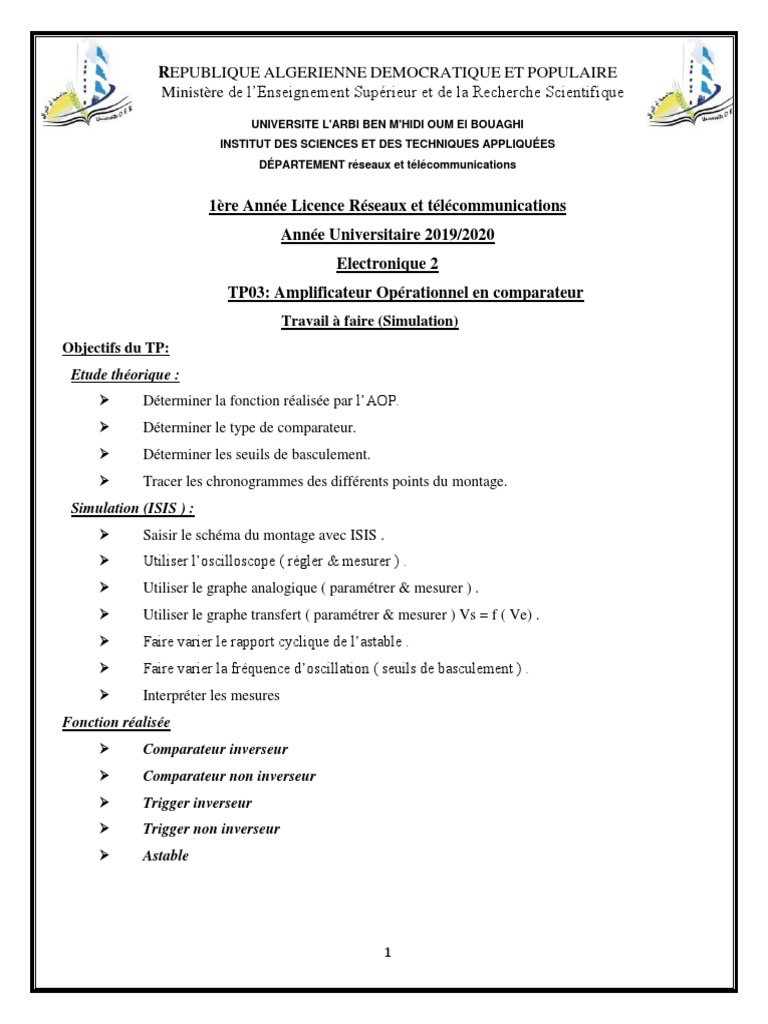

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

Ministère de l’Enseignement Supérieur et de la Recherche Scientifique


UNIVERSITE L'ARBI BEN M'HIDI OUM El BOUAGHI
INSTITUT DES SCIENCES ET DES TECHNIQUES APPLIQUÉES
DÉPARTEMENT réseaux et télécommunications

1ère Année Licence Réseaux et télécommunications


Année Universitaire 2019/2020
Electronique 2
TP03: Amplificateur Opérationnel en comparateur
Travail à faire (Simulation)
Objectifs du TP:
Etude théorique :
 Déterminer la fonction réalisée par l’AOP.
 Déterminer le type de comparateur.
 Déterminer les seuils de basculement.
 Tracer les chronogrammes des différents points du montage.
Simulation (ISIS ) :
 Saisir le schéma du montage avec ISIS .
 Utiliser l’oscilloscope ( régler & mesurer ) .
 Utiliser le graphe analogique ( paramétrer & mesurer ) .
 Utiliser le graphe transfert ( paramétrer & mesurer ) Vs = f ( Ve) .
 Faire varier le rapport cyclique de l’astable .
 Faire varier la fréquence d’oscillation ( seuils de basculement ) .
 Interpréter les mesures
Fonction réalisée
 Comparateur inverseur
 Comparateur non inverseur
 Trigger inverseur
 Trigger non inverseur
 Astable

1
Comparateur inverseur
A. Etude théorique
1. D’après le schéma, quelle est la fonction réalisée par
le montage ?
2. Tracer les chronogrammes : ( ) ( )et ?
( ) ( ), =1, f=1kHz ,
3. Donner les valeurs de Vsat+ et Vsat- ?
4. Tracer la caractéristique de transfert ( )?
B. Simulation Par ISIS

1. Relever à l’oscilloscope : ( ) ( )et ?

2. Relever en mode graphe les signaux : ( ) ( )et ?

3. Relever en mode graphe : ( )

4. Expliquer le fonctionnement de ce montage ?

C. Solution proposée

2
Comparateur non inverseur
A. Etude théorique
1. D’après le schéma, quelle est la fonction réalisée
par le montage ?
2. Tracer les chronogrammes : ( ) ( )et ?
( ) ( ), =1, f=1kHz,
3. Donner les valeurs de Vsat+ et Vsat- ?
4. Tracer la caractéristique de transfert ( )?
B. Simulation Par ISIS

1. Relever à l’oscilloscope : ( ) ( )et ?

2. Relever en mode graphe les signaux :


( ) ( )et ?

3. Relever en mode graphe : ( )

4. Expliquer le fonctionnement de ce montage ?

C. Solution proposée

3
Trigger inverseur
A Etude théorique
1. D’après le schéma, quelle est la fonction réalisée
par le montage ?
2. Donner l’expression de en fonction de : R1,
R2 et Vs ?
3. Calculer les seuils de basculement avec R1=1k,
R2=5.6k ?
5. Tracer les chronogrammes : ( ) ( )et ( )?
( ) ( ) et f=1kHz,
6. Donner les valeurs de Vsat+ et Vsat- ?
7. Tracer la caractéristique de transfert ( )?
B. Simulation Par ISIS
1. Relever à l’oscilloscope : ( ) ( )et ( )?
2. Relever en mode graphe les signaux : ( ) ( )et ( )?
3. Relever en mode graphe : ( )
4. Expliquer le fonctionnement de ce montage ?
C. Solution proposée

4
Trigger non inverseur
A Etude théorique
1 D’après le schéma, quelle est la fonction réalisée
par le montage ?
2 Donner l’expression de V+ en fonction de : R1, R2
et Vs ?
3 Calculer les seuils de basculement avec R1=1k,
R2=5.6k ?
4. Tracer les chronogrammes : ( ) ( )et ( )?
( ) ( ) et f=1kHz,
5. Donner les valeurs de Vsat+ et Vsat- ?
6. Tracer la caractéristique de transfert ( )?
B. Simulation Par ISIS

1. Relever à l’oscilloscope : ( ) ( )et ( )?

2. Relever en mode graphe les signaux : ( ) ( )et ( )?

3. Relever en mode graphe : ( )

4. Expliquer le fonctionnement de ce montage ?

C. Solution proposée

5
Astable
A Etude théorique
1. D’après le schéma, quelle est la fonction
réalisée par le montage ?
2. Donner l’expression de en fonction de :
R1, R2 et Vs ?
3. Calculer les seuils de basculement avec
R1=R2=5.6k ?
4. Tracer les chronogrammes : ( ) ( )et
( )?
5. Calculer la fréquence d’oscillation
B. Simulation Par ISIS

1. Relever à l’oscilloscope : ( ) ( )et


( )?
2. Reprenez la question 1 en mode graphe
3. proposer un schéma permettant de faire varier le rapport cyclique
4. Relever à l’oscilloscope : ( ) ( )et ( )?; pour Pmax et Pmin
5. proposer un schéma permettant de supprimer la crête négative de Vs en utilisant : une diode de
redressement, une diode ZENER et une résistance (pour avoir Vs=5.1v)
6. Expliquer le fonctionnement de ce montage ?
C. Solution proposée

6
7
