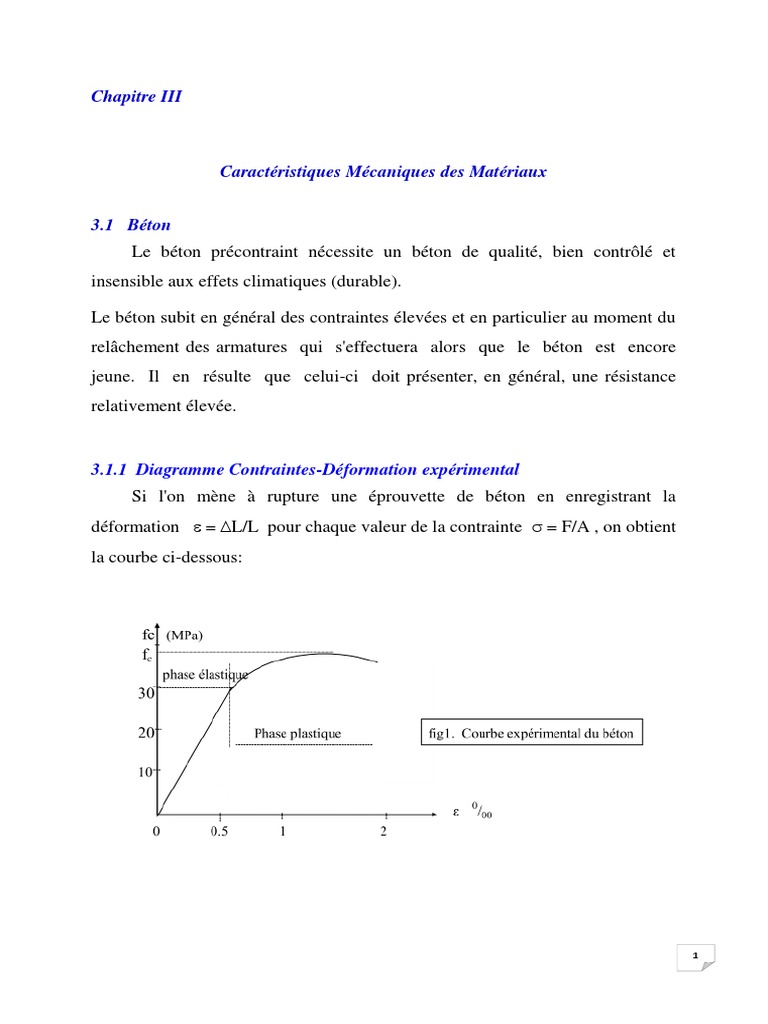

Chapitre III

Caractéristiques Mécaniques des Matériaux

3.1 Béton
Le béton précontraint nécessite un béton de qualité, bien contrôlé et
insensible aux effets climatiques (durable).

Le béton subit en général des contraintes élevées et en particulier au moment du

relâchement des armatures qui s'effectuera alors que le béton est encore
jeune. Il en résulte que celui-ci doit présenter, en général, une résistance
relativement élevée.

3.1.1 Diagramme Contraintes-Déformation expérimental

Si l'on mène à rupture une éprouvette de béton en enregistrant la
déformation  = L/L pour chaque valeur de la contrainte  = F/A , on obtient
la courbe ci-dessous:

1
Au-delà du comportement élastique Les contraintes sont provoquées par des
efforts extérieurs (ACTIONS), par exemple une charge répartie sur une poutre.
Plus on charge la poutre plus la contrainte augmente et plus la déformation
augmente (cette déformation peut être la flèche d'une poutre).

le point f : Rr = la contrainte de rupture

A partir du moment où l'on atteint une charge correspondant à la contrainte Rr, il
n'est plus nécessaire de charger la poutre pour que celle-ci continue à se
déformer: elle va continuer à se déformer jusqu'à "la ruine" (l'affaissement de la
structure, la rupture de la poutre) sous charge constante.

le point b : Re = limite élastique

Cette contrainte particulière caractérise la limite entre la zone élastique et la
zone plastique.
Si σ<Re déformations RÉVERSIBLES zone ÉLASTIQUE
Si σ>Re déformations IRRÉVERSIBLES zone PLASTIQUE

2
Matériaux ductiles et fragiles
Matériaux fragiles
Se dit d'un matériau qui se rompt avant que sa déformée ne soit sensible (cas du
verre). S'oppose à ductile.
Certains matériaux se rompent avant d'atteindre leur limite élastique: ils sont
désignés comme étant "fragiles".
Le matériau fragile ne présentant pas de domaine plastique, la rupture se produit
alors que les déformations sont élastiques.
Le verre, la fonte grise, les aciers bruts de trempe, les céramiques et le béton
sont des matériaux qui ont un comportement fragile.

Matériaux ductile
Ce dit d'un matériau qui peut être étiré de manière sensible avant d'arriver à la
rupture. S’oppose à fragile

Dans le cas de matériau ductile, une déformation plastique permanente,

accompagnée généralement d'un durcissement du matériau, suit la déformation
élastique. De nombreux matériaux présentent ce type de comportement
notamment la majorité des métaux et des alliages

a) Module d'élasticité
Il est définie dans la phase élastique comme tg = E avec  = E .
Dans les cas courants, on admet:

b) Coefficient de Poisson

Soit l: raccourcissement relatif longitudinal

t: augmentation relatif de la dimension transversale
3
3.1.2 Résistances caractéristiques
a) en compression
La contrainte maximale fc obtenue lors d'un essai de compression sur
une éprouvette cylindrique normalisée (  = 16 cm , h = 32 cm ) est le
paramètre le plus usité pour caractériser la qualité du béton.

Si l'on veut évaluer, à priori, la résistance à un âge j < 28 jours, on

peut la calculer par les formules (selon BPEL91) suivantes :

Au-delà de j=28 jours, on admet pour les calculs que fcj = fc28

b) En traction
Elle est définie conventionnellement à j jours par la relation (BPEL91):

ftj = 0,6 +0,06 fcj (en MPa)

4
3.1.3 Résistances Usuelles
Dans les ouvrages en béton précontraint, le béton subit, en général, des
contraintes assez élevées. Il en résulte que celui-ci doit présenter une
résistance relativement élevée ou même exceptionnelle. On peut admettre,
à priori, les valeurs approximatives suivantes: f c28 est la résistance moyenne
à viser dans l'étude moyenne de la compression du béton.

Remarque: Avec de très bons granulats, un ciment H.P et un adjuvant super

fluidifiant on peut obtenir une résistance caractéristique de 40 MPa (et plus) .
Résistance fc28 à viser  45/50 MPa.

3.1.4 Phénomènes de retrait et fluage du béton

a) Retrait

Le retrait est un phénomène de raccourcissement différé du principalement

au départ de l'eau libre interne. Il se produit d'autant plus lentement que la
pièce est de dimension plus importante et que l'humidité ambiante est plus
élevée.

La valeur du retrait en fonction du temps peut être exprimée sous la forme:

5
Exemple: section 25x50, calcul du retrait à 7 jours.

25cm

50cm

b) Fluage
Le fluage est un phénomène de déformations différés du béton
soumis à une contrainte maintenue b; cette déformation de fluage fl dépend
d'un grand nombre de paramètres:

- Résistance du béton

- Contrainte appliquée

- Durée d'application t de la contrainte b

- Age t du béton au moment où l'on applique la contrainte

6
 - Dimension de la section comprimée

- Humidité relative h

On peut cependant avoir une première approximation du fluage final (à

long terme) par la relation:

3.2 Les Armatures de Précontrainte

3.2.1 Nécessité d'acier de hautes caractéristiques mécaniques

Des aciers doux ordinaires ne pouvant être tendus qu'à une contrainte
d'environ 150 MPa, les chutes:

- par retrait du béton.

- par fluage du béton.

- par relaxation des aciers.

Atteignent facilement une centaine de MPa, soit les 2/3 de la précontrainte du

béton.
7
Par contre, les armatures de précontrainte peuvent être tendues facilement à
1250 MPa et, si les chutes atteignent par exemple 250 MPa, la précontrainte du
béton conservera encore les 4/5 de sa valeur initiale.

3.2.2 Diagramme Contrainte-Déformation

a) Contrainte de Rupture fpr

La contrainte de rupture d'une éprouvette prélevée sur le fil est définie

comme le rapport de l'effort maximal mesuré pendant l'essai sur la section
nominale de l'éprouvette.

La contrainte de rupture du fil ainsi définie doit être au moins égale à la

contrainte de rupture garantie.

b) Contrainte conventionnelle caractéristique de déformation ou limite

élastique fpe

Définie comme l'ordonnée d'un point d'intersection avec la droite ayant

une pente 200000 MPa et passant par le point d'abscisse 0.1 % et d'ordonnée
nulle.

8
La contrainte caractéristique de déformation de l'armature doit être au
moins égale à la contrainte caractéristique garantie fpeg appelée limite élastique
garantie.

c) Module d'élasticité E

Dans la première partie du diagramme, il y'a proportionnalité entre la

contrainte fp et les allongements relatifs p. C'est la phase élastique. Les
modules d'élasticité fixés par le BPEL91 sont:

Ep=200000MPa....................Pour fils et barres

Ep=190000MPa....................Pour torons

3.2.3 Tableaux des armatures de précontrainte (les plus utilisées)

a) Armature de précontrainte par pré-tension

9
b) Armature de précontrainte par post-tension

3.2.4 Dispositions constructives des armatures

1) Armatures de Précontrainte par Post-tension
a) Groupement des armatures (BPEL Art 10.2,21)
Le groupement des armatures de précontrainte doit satisfaire aux
conditions suivantes:
- Le nombre de conduit dans chaque paquet est limité à:

10
b) Espacement des Armatures de Précontrainte
, espacement vertical eV), des
H
conduits isolés ou des paquets de conduits doit satisfaire aux conditions
suivantes:

 Dans le cas de pièces minces disposées suivant leur plan moyen

c) Distance des armatures de précontrainte aux parements

( BPEL Art 10.2,23 )

La distance minimale C entre un conduit ou un paquet de conduits et un

parement doit satisfaire aux conditions ci-après:

avec :

11
 a : dimension horizontale du rectangle circonscrit au conduit ou au paquet de
conduit.
 : diamètre des conduits.
d : 3, 4 ou 5 cm selon que l'ouvrage est à l'abri des intempéries ou en
atmosphères agressives.

d) Entraxes et enrobages des plaques d'ancrage

2) Armatures de précontrainte par pré-tension

a) Groupement des armatures

Les armatures de précontrainte par pré-tension ne doivent pas être groupées

en paquet. Un tel groupement aurait pour effet de modifier sensiblement la
longueur de scellement de ces armatures.

b) Espacement des armatures

L'entraxe minimal à prévoir entre les armatures (fils ou torons) sera:

c) distances des armatures aux parements

La distance de l'axe des armatures au parement le plus proche doit satisfaire
aux conditions suivantes:
