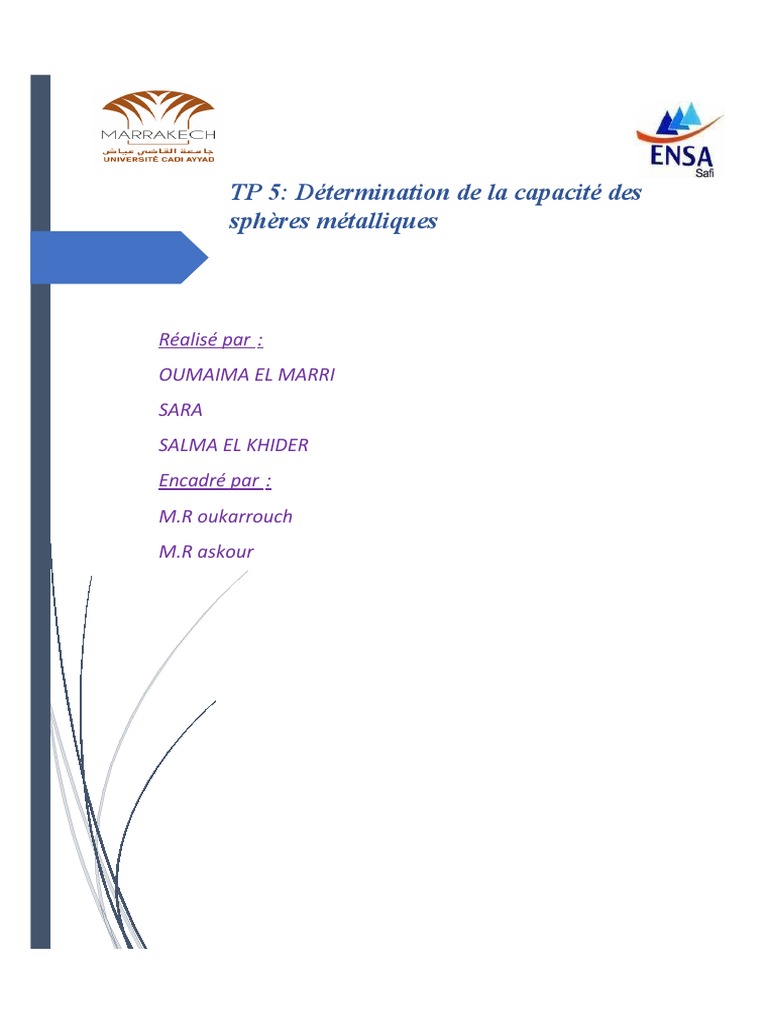

TP 5: Détermination de la capacité des

sphères métalliques

Réalisé par  :
OUMAIMA EL MARRI
SARA
SALMA EL KHIDER
Encadré par  :
M.R oukarrouch
M.R askour
  Introduction :
En électricité et en électronique, la capacité représente la quantité de charges électriques portées
par un accumulateur, un condensateur ou un conducteur pour une tension donnée.

Dans ce TP on va determiner la capacité des sphères métalliques.

La sphère est définit par un solide limité par une surface courbe dont tous les points sont
équidistants d’un point intérieur appelé « centre ».

1. Objectifs  :
 Mesure de la charge Q sur une sphère conductrice électrisée avec une tension U dans

un espace libre, en fonction de la tension.

 Détermination de la capacité de trois sphères métalliques de diamètres différents.

2. Matériels utilisés :
 Sphère conductrice, d = 20 mm ;
 Sphère conductrice, d = 40 mm ;
 Sphère conductrice, d = 120 mm ;
 Hémisphères de Cavendish ;
 Balle de plastique avec œillet ;
 Tube capillaire, straight, l = 250 mm ;
 Fil de cuivre, d = 0.5 mm ;
 Tige isolante ;
 Résistances, 10 MΩ ;
 Alimentation haute tension 0...10 kV ;
 Condensateur 10 nF/ 250 V ;
 Amplificateur de mesurage universel ;
 Appareil de mesurage multiple, analogue ; Multimètre digital 2010 ;
 Fil de connexion, 30 kV, l = 1000 mm ;
 Câble blindé, BNC, l = 750 mm ;
 Adaptateur, fiche BNC - douille 4 mm ;
 Connecteur en T type BNC ;
 Adaptateur, fiche BNC / douille 4 mm ;
 Pied à coulisse ;
 Embase PASS ;
 Pied de support en “A” PASS ;
 Noix double PASS ;
 Tige carrée PASS, l = 630 mm ;
 Tige carrée PASS, l = 400 mm ;
 Pince universelle avec articulation ;
 Pinces crocodile isolées, 5 paires ;
 Fil de connexion, fiche 4 mm, 32 A, vert-jaune, bleu, rouge.
3. Etude théorique :
La différence de potentiel U d’un conducteur électrique électrisé, isolé dans un espace libre
est proportionnelle à la charge Q du corps par rapport à un point de référence infiniment
loin.
Q=C .U (1)
Avec C la capacité du corps chargé.
C’est ainsi que la capacité d’une sphère de rayon R dans un espace libre est donnée par :
C=4πєR (2)
Car, d’après le théorème de Gauss, on peut montrer facilement que la différence de
potentiel d’une sphère électrisée par rapport à un point de référence infiniment loin est (Fig.
16).
1 Q
U=
4 πЄ R
