SIGNAL GENERE PAR UN ONDULEUR MONOPHASE

Un onduleur de secours permet d'assurer la continuité de l'alimentation en cas de coupures sur le

réseau.
Il permet aussi de filtrer les éventuels défauts de la tension du réseau (parasites ou surtensions).
La structure comprend un accumulateur avec dispositif de charge et un onduleur avec sortie filtrée.

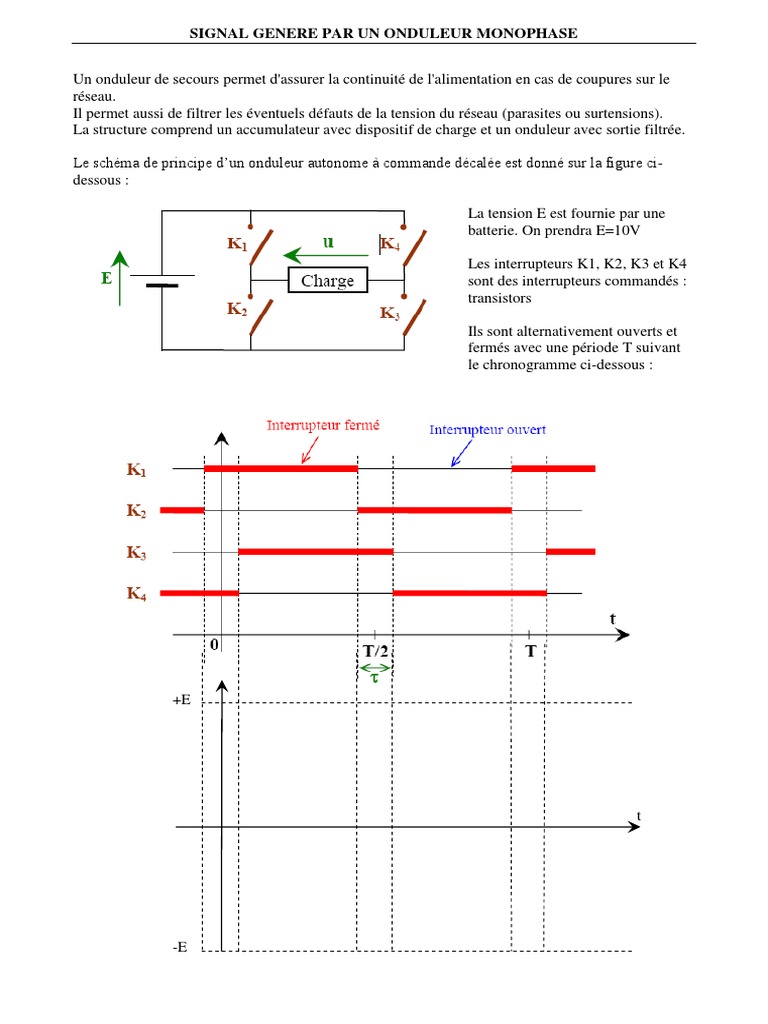

Le schéma de principe d’un onduleur autonome à commande décalée est donné sur la figure ci-
dessous :

La tension E est fournie par une

batterie. On prendra E=10V

Les interrupteurs K1, K2, K3 et K4

sont des interrupteurs commandés :
transistors

Ils sont alternativement ouverts et

fermés avec une période T suivant
le chronogramme ci-dessous :

+E

-E
1) Tracer la courbe u(t) et vérifier qu’il s’agit bien d’une tension périodique alternative.

2) On montre que la décomposition en série de Fourier de la tension u(t) s’écrit, en posant = 2/T :

- Tracer le spectre en amplitude jusqu’à l’ordre 7 pour = 0

- Calculer le taux de distorsion harmonique pour = 0.

.
3) Etablir la relation entre et T pour que l’harmonique 3 soit nul.

- Tracer alors le spectre en amplitude jusqu’à l’ordre 7 pour cette valeur de 

- Le taux de distorsion harmonique sera-t-il supérieur ou inférieur à celui de la question 2 (pour laquelle on
avait = 0) ?

- Quel est l’intérêt de la commande décalée (question 3) par rapport à la commande symétrique (question 2) ?

4) Il existe un autre type de commande plus complexe, présentant un grand nombre de commutations par période avec
des ouvertures et des fermetures d'interrupteurs de durées modulées. (Modulation de Largeur d'Impulsion).

L’allure de la tension u(t) et du courant i(t) appelé par une charge RL est représentée ci-dessous pour E = 100V :

Les spectres de la tension u et du courant i appelé sont représentés ci-dessous :

- Que peut-on constater au niveau du spectre de u ?

- Que peut-on constater au niveau du spectre de i ?
- Comment se comporte la charge RL ?
