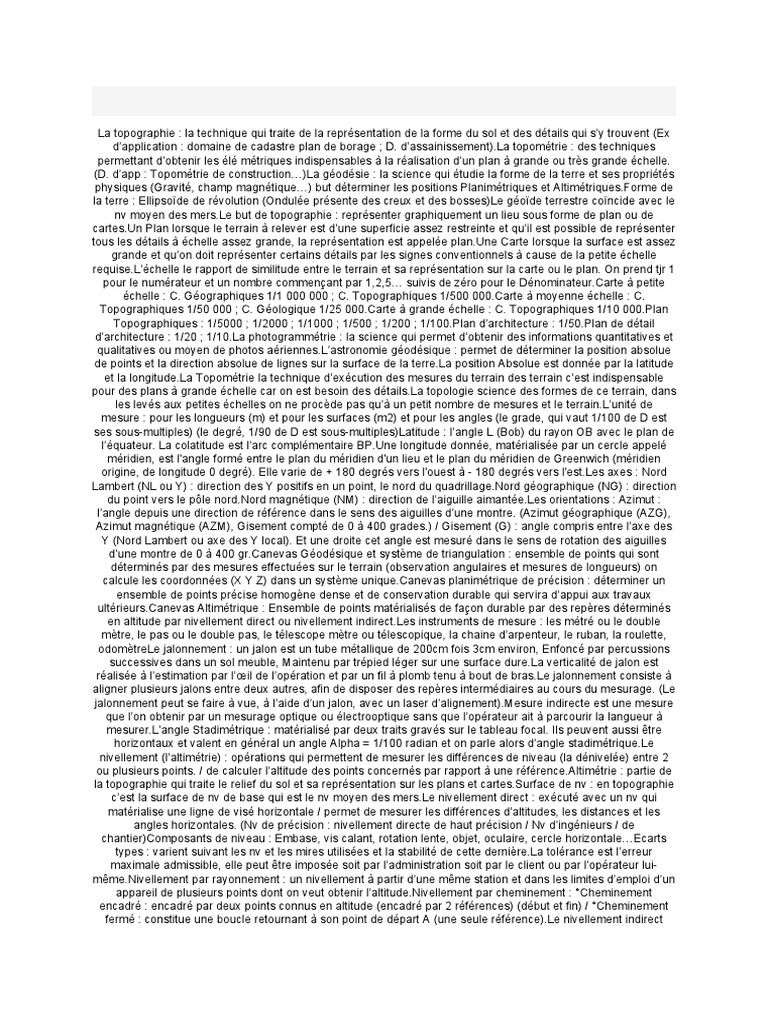

La topographie

: la technique qui traite de la représentation de la forme du sol et des détails qui s’y trouvent (Ex
d’application : domaine de cadastre plan de borage ; D. d’assainissement).La topométrie : des techniques
permettant d’obtenir les élé métriques indispensables à la réalisation d’un plan à grande ou très grande échelle.
(D. d’app : Topométrie de construction…)La géodésie : la science qui étudie la forme de la terre et ses propriétés
physiques (Gravité, champ magnétique…) but déterminer les positions Planimétriques et Altimétriques.Forme de
la terre : Ellipsoïde de révolution (Ondulée présente des creux et des bosses)Le géoïde terrestre coïncide avec le
nv moyen des mers.Le but de topographie : représenter graphiquement un lieu sous forme de plan ou de
cartes.Un Plan lorsque le terrain à relever est d’une superficie assez restreinte et qu’il est possible de représenter
tous les détails à échelle assez grande, la représentation est appelée plan.Une Carte lorsque la surface est assez
grande et qu’on doit représenter certains détails par les signes conventionnels à cause de la petite échelle
requise.L’échelle le rapport de similitude entre le terrain et sa représentation sur la carte ou le plan. On prend tjr 1
pour le numérateur et un nombre commençant par 1,2,5… suivis de zéro pour le Dénominateur.Carte à petite
échelle : C. Géographiques 1/1 000 000 ; C. Topographiques 1/500 000.Carte à moyenne échelle : C.
Topographiques 1/50 000 ; C. Géologique 1/25 000.Carte à grande échelle : C. Topographiques 1/10 000.Plan
Topographiques : 1/5000 ; 1/2000 ; 1/1000 ; 1/500 ; 1/200 ; 1/100.Plan d’architecture : 1/50.Plan de détail
d’architecture : 1/20 ; 1/10.La photogrammétrie : la science qui permet d’obtenir des informations quantitatives et
qualitatives ou moyen de photos aériennes.L’astronomie géodésique : permet de déterminer la position absolue
de points et la direction absolue de lignes sur la surface de la terre.La position Absolue est donnée par la latitude
et la longitude.La Topométrie la technique d’exécution des mesures du terrain des terrain c’est indispensable
pour des plans à grande échelle car on est besoin des détails.La topologie science des formes de ce terrain, dans
les levés aux petites échelles on ne procède pas qu’à un petit nombre de mesures et le terrain.L’unité de
mesure : pour les longueurs (m) et pour les surfaces (m2) et pour les angles (le grade, qui vaut 1/100 de D est
ses sous-multiples) (le degré, 1/90 de D est sous-multiples)Latitude : l’angle L (Bob) du rayon OB avec le plan de
l’équateur. La colatitude est l’arc complémentaire BP.Une longitude donnée, matérialisée par un cercle appelé
méridien, est l'angle formé entre le plan du méridien d'un lieu et le plan du méridien de Greenwich (méridien
origine, de longitude 0 degré). Elle varie de + 180 degrés vers l'ouest à - 180 degrés vers l'est.Les axes : Nord
Lambert (NL ou Y) : direction des Y positifs en un point, le nord du quadrillage.Nord géographique (NG) : direction
du point vers le pôle nord.Nord magnétique (NM) : direction de l’aiguille aimantée.Les orientations : Azimut :
l’angle depuis une direction de référence dans le sens des aiguilles d’une montre. (Azimut géographique (AZG),
Azimut magnétique (AZM), Gisement compté de 0 à 400 grades.) / Gisement (G) : angle compris entre l’axe des
Y (Nord Lambert ou axe des Y local). Et une droite cet angle est mesuré dans le sens de rotation des aiguilles
d’une montre de 0 à 400 gr.Canevas Géodésique et système de triangulation : ensemble de points qui sont
déterminés par des mesures effectuées sur le terrain (observation angulaires et mesures de longueurs) on
calcule les coordonnées (X Y Z) dans un système unique.Canevas planimétrique de précision : déterminer un
ensemble de points précise homogène dense et de conservation durable qui servira d’appui aux travaux
ultérieurs.Canevas Altimétrique : Ensemble de points matérialisés de façon durable par des repères déterminés
en altitude par nivellement direct ou nivellement indirect.Les instruments de mesure : les métré ou le double
mètre, le pas ou le double pas, le télescope mètre ou télescopique, la chaine d’arpenteur, le ruban, la roulette,
odomètreLe jalonnement : un jalon est un tube métallique de 200cm fois 3cm environ, Enfoncé par percussions
successives dans un sol meuble, Maintenu par trépied léger sur une surface dure.La verticalité de jalon est
réalisée à l’estimation par l’œil de l’opération et par un fil à plomb tenu à bout de bras.Le jalonnement consiste à
aligner plusieurs jalons entre deux autres, afin de disposer des repères intermédiaires au cours du mesurage. (Le
jalonnement peut se faire à vue, à l’aide d’un jalon, avec un laser d’alignement).Mesure indirecte est une mesure
que l’on obtenir par un mesurage optique ou électrooptique sans que l’opérateur ait à parcourir la langueur à
mesurer.L’angle Stadimétrique : matérialisé par deux traits gravés sur le tableau focal. Ils peuvent aussi être
horizontaux et valent en général un angle Alpha = 1/100 radian et on parle alors d’angle stadimétrique.Le
nivellement (l’altimétrie) : opérations qui permettent de mesurer les différences de niveau (la dénivelée) entre 2
ou plusieurs points. / de calculer l’altitude des points concernés par rapport à une référence.Altimétrie : partie de
la topographie qui traite le relief du sol et sa représentation sur les plans et cartes.Surface de nv : en topographie
c’est la surface de nv de base qui est le nv moyen des mers.Le nivellement direct : exécuté avec un nv qui
matérialise une ligne de visé horizontale / permet de mesurer les différences d’altitudes, les distances et les
angles horizontales. (Nv de précision : nivellement directe de haut précision / Nv d’ingénieurs / de
chantier)Composants de niveau : Embase, vis calant, rotation lente, objet, oculaire, cercle horizontale…Ecarts
types : varient suivant les nv et les mires utilisées et la stabilité de cette dernière.La tolérance est l’erreur
maximale admissible, elle peut être imposée soit par l’administration soit par le client ou par l’opérateur lui-
même.Nivellement par rayonnement : un nivellement à partir d’une même station et dans les limites d’emploi d’un
appareil de plusieurs points dont on veut obtenir l’altitude.Nivellement par cheminement : °Cheminement
encadré : encadré par deux points connus en altitude (encadré par 2 références) (début et fin) / °Cheminement
fermé : constitue une boucle retournant à son point de départ A (une seule référence).Le nivellement indirect
 avec une Théodolite : théodolites une chaine et une mire pour des portées, la mesure indirecte donne une
précision médiocre, utilise seulement pour le calcul d’altitude approchées pour un avant-projet de
terrassement.Les angles se mesure tjr dans un plan horizontal (Angle Azimutaux) ou dans un plan vertical / par
les instruments Equerres optique, théodolites.Equerres optique : l’instrument de mesure d’angle dans un plan
horizontal, permet d’enlever des perpendiculaires ou de situer sur l’alignement entre 2 points. Existe sous 2
formes : l’équerre à prisme simple / l’équerre à double prismes.Le théodolite : Constitution : le pivot ou axe
principale : calé verticalement et centré / l’axe de basculement : ou axe des tourillons perpendiculaire au
précédent (horizontal) / l’axe optique / le cercle horizontal : cercle sur le pivot permet la mesure des angles
horizontaux / cercle vertical.Le cercle horizontal est la graduation du théodolite sur laquelle l’opérateur lit les
angles horizontaux.Quadrant 1 : B est à l’EST et au NORD de A (delta X >0 et delta Y >0) donc : G ab=
g.Quadrant 2 : B est à l’EST et au SUD de A (delta X>0 et delta Y<0) donc : G ab= 200 + g (avec g<0).Quadrant
3 : B est à l’OUEST et au SUD de A (delta X<0 et delta Y<0) donc : G ab = 200+ g (avec g >0).Quadrant 4 : B est
à l’OUEST et au NORD de A (delta X<0 et delta Y>0) donc : G ab = 400+g (avec g<0).Levé Tachéométrique
l’ensemble des opérations permettant la mesure des angles, des distances et des dénivelés à l’aide d’un
tachéomètre et de ses accessoires (trépied, mire…) le Levé Tachéométrique est un type de levé topographique.
(Cet appareil s’effectuer des mesures rapides et précises).°L’équipe qui effectue un levé topographique porte le
nom de bridage. Les membres : le chef de bridage est responsable de travail, c’est lui qui choisit les méthodes à
employer. /le croquiseur dessine le croquis de la zone à lever. /l’opérateur dirige l’appareil sur les points à lever et
effectue les lectures correspondantes. /le teneur de carnet note les lectures dictées par l’opérateur. Les porte-
mires.Types de levés : les levés diffèrent entre eux par : Objet représenté / la précision exigée pour le levé /
l’échelle de représentation / la rapidité d’exécution. On distingue 2 types de levé : le levé planimétrique, le levé
altimétrique.Levé planimétrique : représenter les élé tels que les routes, une construction, un cours d’eau ou les
limites de propriétés. Ce levé consiste à mesurer les angles et les distances au sol. Les méthodes de ce levé : le
levé par abscisses et ordonnées ; le levé par rayonnement.L’implantation consiste à matérialiser sur un terrain la
position exacte d’un ouvrage d’art, d’une construction, de l’axe d’une route… à partir de leur représentation sur le
plan fourni. L’implantation est une opération délicate et importante dont les erreurs peuvent engendrer de graves
conséquences (alignements non respectés, chevauchement sur potéités voisines). On utilise 2 méthodes pour
implanter un point : l’implantation par abscisses et ordonnées ; par coordonnées polaires.On utilise la méthode
par abscisses si l’on dispose d’une équerre optique et que le terrain est sensiblement plat. / pour la méthode par
coordonnées polaires si l’on utilise un théodolite ou un tachéomètre et que le terrain est accidenté.Implantation
par rayonnement prend le point 1 comme pole et la ligne 16-2 comme axe polaire.Implantation Altimétrique :
matérialiser sur le terrain des points dont l’altitude est connue sur un plan d’urbanisme ou sur le profil d’un axe
(d’une route, d’un chemin de fer, d’un réseau d’égout…)Résumé : L’implantation est l’inverse du levé/ 2 types ;
Implantation planimétrique et altimétrique / L’implantation planimétrique par rayonnement basé sur le choix ;
d’une station comme pole et d’une ligne d’opération comme axe polaire / L’implantation altimétrique consiste à
matérialiser sur le terrain des points dont l’altitude est connue.Un profil en long est la représentation d’une coupe
verticale suivant l’axe d’un projet linéaire (route, voie ferrée, canalisation) il est complété par des profils en travers
qui sont des coupes verticales perpendiculaires à l’axe du projet. Leur établissement permet de calculer le
mouvement de la terre (cubatures) et permet de définir le tracé idéal d’un projet de manière à rendre égaux les
volumes de terre excavés avec les volumes de terre remblayés.Dans un projet de terrassement le profil à réaliser
est en général bien défini, en plan et en altitude.La méthode des plans cotés : consiste à matérialiser au préalable
sur le terrain un quadrillage à l’aide de piquets, dont les dimensions des mailles carrées ou rectangulaires varient
de 5m à 20m ou 25m selon les ondulations du terrain naturel. On procède ensuite un nivellement des sommets
du quadrillage et on admet que la surface du sol est plane à l’intérieur
