CNFCPP

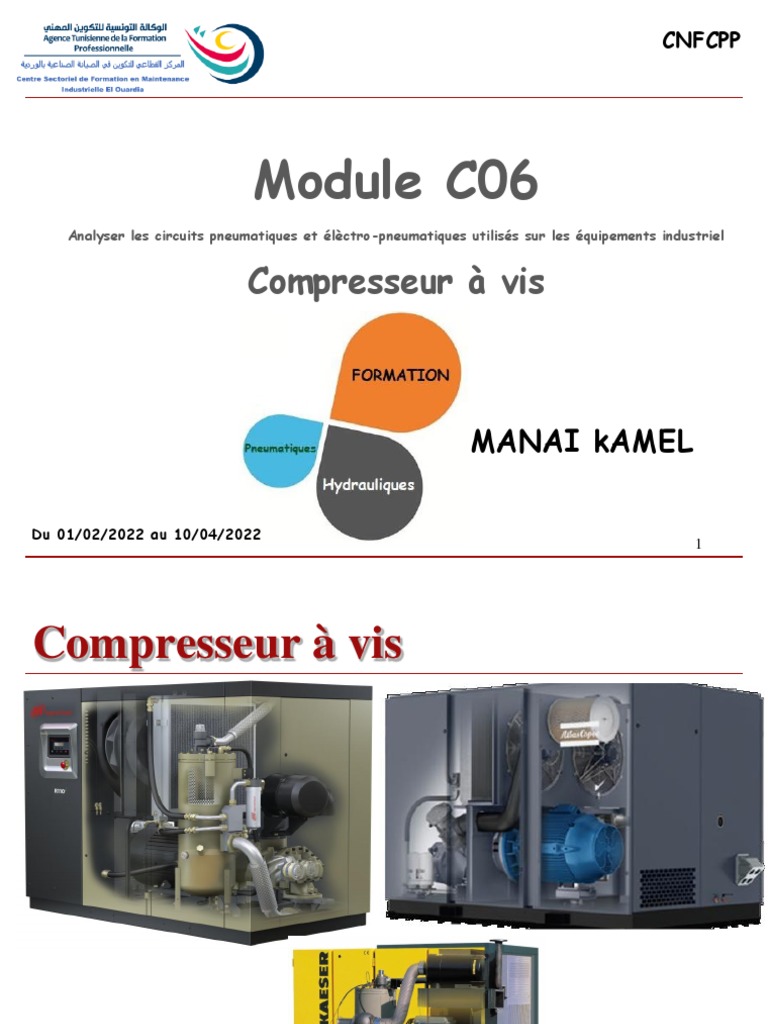

Module C06
Analyser les circuits pneumatiques et élèctro-pneumatiques utilisés sur les équipements industriel

Compresseur à vis

MANAI kAMEL

Du 01/02/2022 au 10/04/2022
1
Compresseur à vis

2
Compresseur à vis
 La partie mobile est composée de deux vis s’engrenant l'une dans l'autre.
 Ces deux vis tournent en sens contraire.
 La vis femelle comporte toujours un pas de plus que la vis mâle avec un profil
différent.

3
Exemple :Bloc de compression rotatif à vis

 Rotor mâle RM menant avec cinq dents à profil asymétrique

 Rotor femelle RF mené avec six dents à profil asymétrique

4
Compresseur à vis
 On remarque que la vis mâle
(Rotor principale) et la vis femelle
(rotor secondaire )ont un profil différent.

 Identifier le rotor mâle et

le rotor femelle?

5
Compresseur à vis

Rotor Rotor
secondaire principale

6
Compresseur à vis

Rotor Rotor
……………. ………..

7
Terminologie de base

Rotor femelle
Rotor mâle =
= Alvéoles
Lobe

8
Circuit d’air : Bloc de compression
2 Vis

9
 Compresseur à vis
Composition:

10
 Circuit d’air

Entrée Sortie
Air ambiant Air Comprimé

Bloc de Séparateur Refroidisseur

Filtre à air compression Air/ Huile D’air
(2 vis)

11
Rôle d’huile : Bloc de compression 2 Vis

Vitesse de rotation des 2 vis Important:

Création d’un film d’huile sur la surface des 2 vis

= Joint d’étanchéité

Un film d'huile :

 Empêche le frottement entre les vis mâle et femelle ( Lubrification)

 Assure l'étanchéité et le refroidissement des 2 vis.

12
Circuit d’huile

13
Exemple de compresseur à vis
01 Pilotage du moteur

02 Moteur à vitesse variable

03 Filtre d’aspiration d’air

04 Clapet anti-retour

05 Capteur de température
06 Elément de compression d’air
07 Séparateur Air /Huile
08 Cartouche filtrante
09 Clapet à pression minimale
10 Refroidisseur d’huile
11 Refroidisseur d’air
12 Filtre à huile
14
Circuit d’air/huile : Rollair 3000

15
