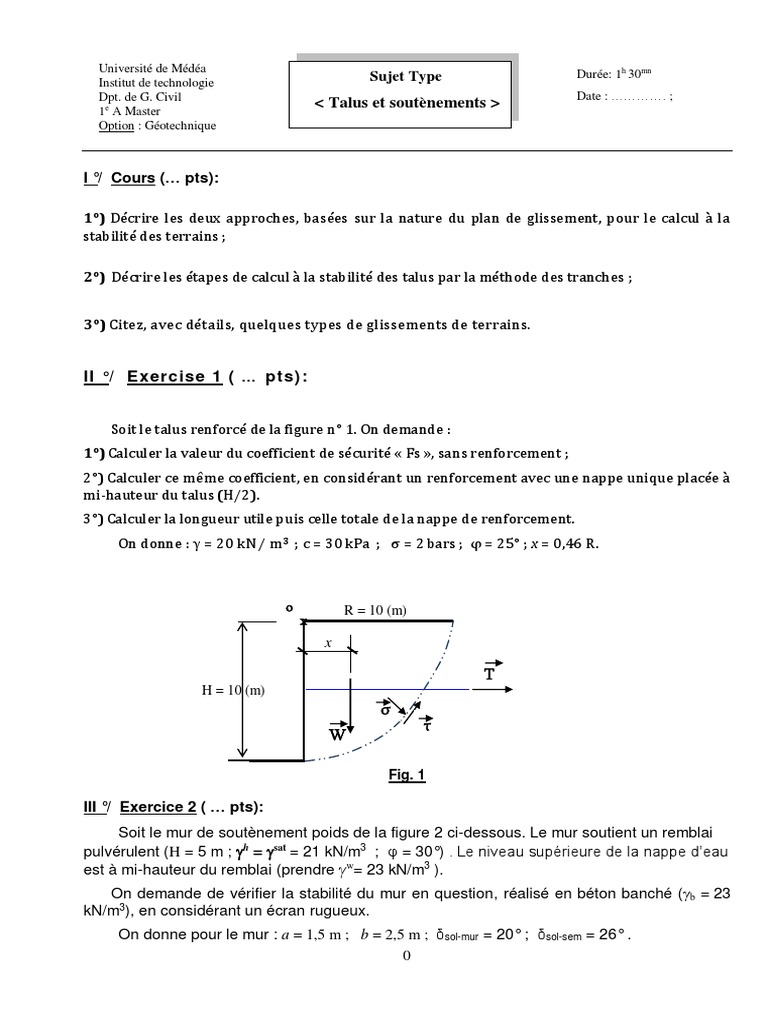

Université de Médéa Durée: 1h 30mn

Institut de technologie Sujet Type

Dpt. de G. Civil Date : …………. ;
1e A Master
< Talus et soutènements >
Option : Géotechnique

I °/ Cours (… pts):

1°) Décrire les deux approches, basées sur la nature du plan de glissement, pour le calcul à la
stabilité des terrains ;

2°) Décrire les étapes de calcul à la stabilité des talus par la méthode des tranches ;

3°) Citez, avec détails, quelques types de glissements de terrains.

II °/ Exercise 1 ( … pts):

Soit le talus renforcé de la figure n° 1. On demande :

1°) Calculer la valeur du coefficient de sécurité « Fs », sans renforcement ;
2°) Calculer ce même coefficient, en considérant un renforcement avec une nappe unique placée à
mi-hauteur du talus (H/2).
3°) Calculer la longueur utile puis celle totale de la nappe de renforcement.
On donne : γ = 20 kN / m3 ; c = 30 kPa ; σ = 2 bars ; φ = 25° ; x = 0,46 R.

o R = 10 (m)
x
x

T
H = 10 (m)
σ
τ
W

Fig. 1

III °/ Exercice 2 ( … pts):

Soit le mur de soutènement poids de la figure 2 ci-dessous. Le mur soutient un remblai
pulvérulent (H = 5 m ; h = sat = 21 kN/m3 ; φ = 30°) . Le niveau supérieure de la nappe d’eau
est à mi-hauteur du remblai (prendre γw= 23 kN/m3 ).
On demande de vérifier la stabilité du mur en question, réalisé en béton banché (γb = 23
kN/m3), en considérant un écran rugueux.
On donne pour le mur : a = 1,5 m ; b = 2,5 m ; δsol-mur = 20° ; δsol-sem = 26° .
0
 a

Remblai
Hmur = 5 (m)

Fig. 2

Fin

1
 Corrigé
I °/ Cours (09pts):

1°/ Les deux approches, basées sur la nature du plan de glissement, pour le calcul analytique à la
stabilité des terrains sont :

a)- Rupture Plane  Comparaison des forces motrices avec les forces stabilisatrices :
Fs = Fstab./ Fmot. ;

b)- Rupture Circulaire Comparaison des moments moteurs avec les moments stabilisateurs :
Fs = Mstab./ Mmot. .
O
x

τ
τ

(a) Glissement plan (b) Glissement rotationnel

2°/ Les étapes de calcul à la stabilité des talus par la méthode des tranches :
a- Tracer à l’échelle le talus en question
b- Diviser en tranches d’égales épaisseurs et numéroter les;
c- Proposer une valeur initiale de Fs, correspondant à un cercle de glissement fixé (de pied);
d- Faires au minimum 03 itérations de calcul de Fs
e- Pendre la valeur de Fs minimale comme valeur de Fs comme valeur calculé correspondant au
talus en question.

3°/ Types de glissements de terrains et description de leurs comportement vis-à-vis de

leurs instabilité.
A/ Talus artificiels :

2
3
B/ Talus naturels (Voir cours)

C/ Le fluage

II °/ Exercice 1 ( laissé a l’étudiant):

III °/ Exercice 2 ( corrigé):

1°/ Calcul des poussées (terre et eau) et du poids du mur :

a) Poussée des terres :

P1 (h)
H/2 = 2,5 (m)
sol-mur
H = 5 (m) H1/3
P2 (sat)
𝑯𝟐 𝑯𝟐
𝟐
+𝟑 𝟓𝑯𝟐
= =
𝟐 𝟔

4
Ka / Formule de Coulomb ou bien table de Caquot-Kerisel / = 0,300 .

P1 (h) = ½.ka.h.(H1)² = 1/2.0,3.20.(2,5)² = 18,75 (kN/m); avec : H1 = H2 = H/2 = 2,5 (m) .

P2 = [ka.h. H1 + (ka.h. H1 + ka. ’.H2)]x(H2/2) = 46,875 (kN/m)

Ptot = P1 + P2 = 65,625 (kN/m)

b) Poussée hydrostatique de l’eau :

Pw H/2 = 2,5 (m)

H2/3

Pw (w) = ½.w.(H2)² = ½ .10. (2,5)² = 31,25 (kN/m).

c) Poids du mur en béton banché:

𝒂+𝒃 𝟏,𝟓 +𝟐,𝟓

Gmur = ( ) . 𝑯. 𝟏. 𝜸𝒃 = ( ) . 𝟓. 1.23 = 230 (kN/m) .
𝟐 𝟐

2°/ Vérification de la stabilité au glissement :

0 + V. tan( δsol−sem)
𝐹𝑔 =
H
Avec :
V = Gmur + P1y + P2y + 0 ;
H = P1x + P2x + Pw .

Et :
P1x = P1 x cos (δsol-mur)
P2x = P2 x cos (δsol-mur)
P1y = P1 x sin (δsol-mur)
P2y = P2 x sin (δsol-mur)

Nota : l’application Numérique est laissée à l’étudiant.
