Master Energies Renouvelables en ELT 1

Matière Commande des systèmes à énergies renouvelables

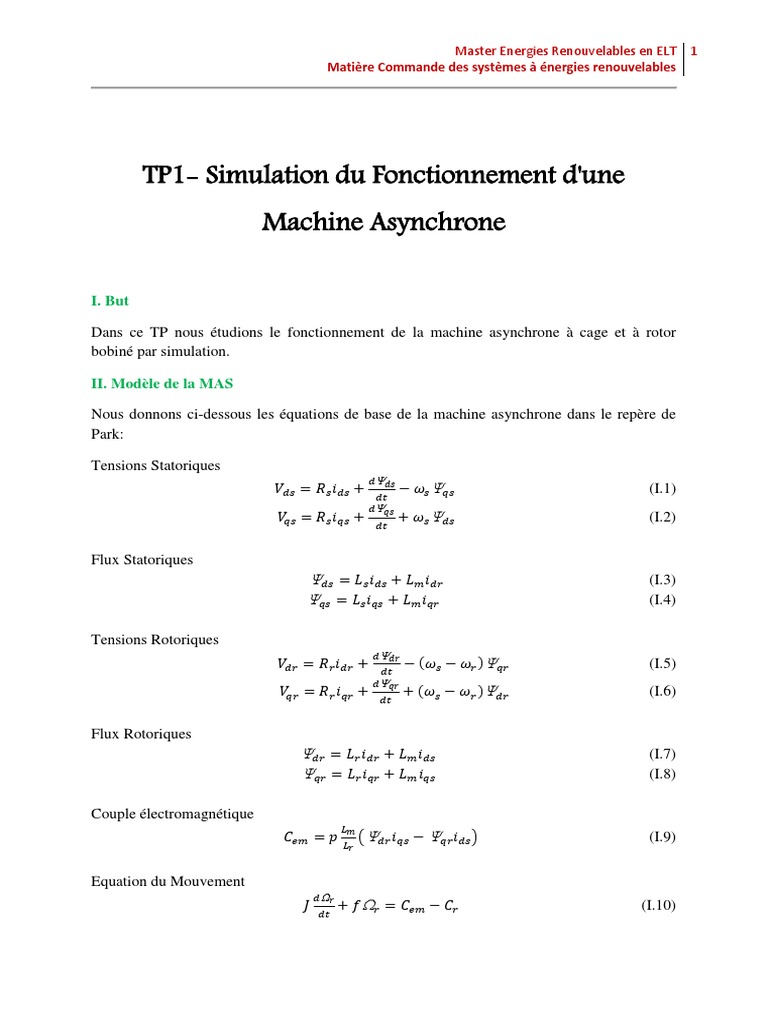

TP1- Simulation du Fonctionnement d'une

Machine Asynchrone

I. But

Dans ce TP nous étudions le fonctionnement de la machine asynchrone à cage et à rotor

bobiné par simulation.

II. Modèle de la MAS

Nous donnons ci-dessous les équations de base de la machine asynchrone dans le repère de
Park:

Tensions Statoriques
(I.1)
(I.2)

Flux Statoriques
(I.3)
(I.4)

Tensions Rotoriques
(I.5)
(I.6)

Flux Rotoriques
(I.7)
(I.8)

Couple électromagnétique
(I.9)

Equation du Mouvement
(I.10)
 Master Energies Renouvelables en ELT 2
Matière Commande des systèmes à énergies renouvelables

Partie A : simulation de la MAS à cage fonctionnement Moteur

1- Etablir le Modèle d'état de la MAS à cage, en prenant comme variables d'état le vecteur
suivant : X=[isd, isq, rd, rq]T.

2- A partir du modèle d'état, donner le Schéma bloc de la MAS à cage.

3- En utilisant Matlab/Simulink, établir le programme de simulation.

4- Simuler le fonctionnement à vide de la MAS à cage, visualiser les grandeurs suivantes de la

MAS :

 Courants statoriques ;
 Flux Rotoriques ;
 Couple Electromagnétique ;
 Vitesse de rotation.
La machine est alimentée par un système de tension triphasée équilibrée
 Commenter les résultats de simulation.
5- Simuler le fonctionnement de la MAS à cage, lorsque on applique un couple de charge
entre 3 et 5s. visualiser les grandeurs suivantes de la MAS :
 Courants statoriques ;
 Flux Rotoriques ;
 Couple Electromagnétique ;
 Vitesse de rotation.
La machine est alimentée par un système de tension triphasée équilibrée
 Commenter les résultats de simulation.
6- Comparer les résultats de simulation obtenus aux questions 4 et 5 à ceux obtenus en
utilisant le Modèle de la Machine asynchrone dans la boite à outils SimPowerSystems de
simulink.

7- Conclusion
