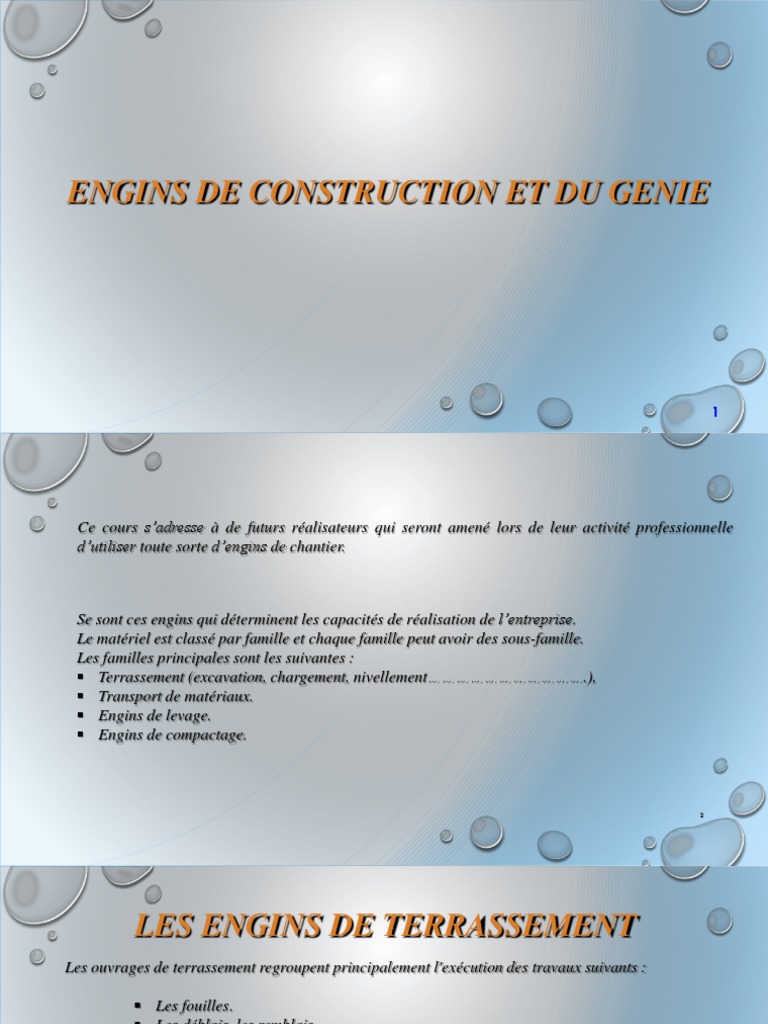

ENGINS DE CONSTRUCTION ET DU GENIE

1
Ce cours s’adresse à de futurs réalisateurs qui seront amené lors de leur activité professionnelle
d’utiliser toute sorte d’engins de chantier.

Se sont ces engins qui déterminent les capacités de réalisation de l’entreprise.

Le matériel est classé par famille et chaque famille peut avoir des sous-famille.
Les familles principales sont les suivantes :
▪ Terrassement (excavation, chargement, nivellement…………………………….),
▪ Transport de matériaux.
▪ Engins de levage.
▪ Engins de compactage.

2
 LES ENGINS DE TERRASSEMENT
Les ouvrages de terrassement regroupent principalement l'exécution des travaux suivants :

▪ Les fouilles.
▪ Les déblais, les remblais.
▪ Les tranchées.

Les engins de terrassement regroupent :

▪ La pelle hydraulique ou pelleteuse (sur chenilles ou sur roues).

▪ La tractopelle.
▪ Le bulldozer (sur chenilles ou sur roues).
▪ Le chargeur (sur chenilles ou sur roues).
▪ La niveleuse.
▪ Le scraper ou décapeuse.

3
 LA PELLE HYDRAULIQUE
La pelle est un engin de terrassement dont la particularité principale réside dans son travail en
station, c’est-à-dire que son châssis porteur sert uniquement au déplacement sans participer au
cycle de travail.
Sur châssis porteur repose une plate forme tournante appelée Tourelle pouvant pivoter de 360° et
supportant la flèche avec le Balancier et le Godet.

La pelle se présente sous deux versions :

▪ Sur pneus avec stabilisateur.
▪ Ou sur chenilles.

1- La pelle sur pneus (ou roues):

Cette pelle est composée de :

- Le châssis porteur avec couronne d’orientation à denture intérieure et extérieure.
- Deux stabilisateurs avant et arrière fixés au chassis porteur.

4
- Une plate forme tournante (tourelle) sur laquelle sont fixés :
▪ La flèche portant le balancier et le godet.
▪ Le moteur avec accessoires.
▪ Le mécanisme de rotation.
▪ Le système hydraulique (pompe, distributeur, etc)
▪ La cabine de conduite.
- Un essieu avant et un essieu arrière à roues motrices.

5
2- La pelle sur chenilles :
Cette pelle est composée de :
- Le châssis porteur avec couronne d’orientation et longeron, support des trains de
chenilles.
- Les trains de chenilles.
- La plate forme tournante (tourelle) sur laquelle sont fixés les mêmes éléments que la pelle
sur pneus.
- Les moteurs hydrauliqes de translation.

6
3- Utilisation :

On distingue trois types d’engin :

- Pelle équipée en rétro.
- Pelle équipée en butte.
- Pelle équipée en benne preneuse ou pince.
- Avec équipement divers (grappin, marteau, brise roche………………).
3-1- Travaux en rétro :

Godet avec ouverture disposée vers le bas (godet à dents rapportés et couteaux latéraux)
- Extraction de matériaux en dessous de l’aire d’assise de la pelle, le travail pouvant
s’effectuer sous l’eau.
- Creusement de tranchées étroites.
- Creusement de canal (assainissement, irrigation…………………..).
- Curage de fossé.
- Excavation de fondation.
- Travail de démolition.
- Chargement sur moyen de transport
- Travail en reprise.
7
8
Rayon d’une pelle retro sur pneus
9
3-2- Travaux en butte avec godet chargeur :

Godet avec ouverture disposée vers le haut

- Excavation de paroi vertical.
- Mise au tas et chargement sur moyen de transport.
- Nivellement et décapage.
- Excavation de fondation.
- Excavation de tranchée peu profonde.
- Travail en déblai.

10
Rayon d’action d’une pelle butte
11
3-3- Travaux en benne preneuse :

- Manutention de matériaux, chargement, déchargement, stockage, reprise, mise sur moyen

de transport.
- Forage de puits profonds, de fondations de pieux.
- Creusement de tranchée, de fossé large et étroit.
- Fouille et extraction à sec ou sous l’eau.
- Terrassement.
- Travail en déblai.

12
13
3-4- Travaux avec d’autres équipements :

- Manutention (grappin).
- Brise roche (marteau hydraulique).
- Démolition (masse en acier spécial).

14
15
 4- Choix d’une pelle :

Le choix d’une pelle est lié à la nature des travaux à réaliser :

- Lieu d’utilisation.
- Nature des matériaux.
- Volume des travaux……………………………………………...

Certains critères permettent de choisir entre les pelles sur pneus et les pelles sur chenilles, on
retiendra les points suivants :.

PELLE SUR PNEUS PELLE SUR CHENILLES

- Plus mobile sur le chantier dans les grands - Meilleure manœuvrabilité.

déplacements. - Travaille dans des conditions plus difficiles.
- Peut se déplacer sur surfaces enrobées. - Se repositionne plus rapidement.
- Meilleure stabilité grâce aux patins stabilisateurs. - Meilleure traction et meilleure flottation.
- Peut être équipée avec une lame de terrassement

16
Parmi les avantages de la pelle, il y’a lieu de citer sa grande polyvalence par l’adaptation
d’équipements appropriés aux travaux à exécuter : flèche et balancier de différentes longueurs,
équipement en butte, en grappins, en brise roche………………………………

Les gammes de puissance des pelles vont d’environ 50 CV à plus de 400 CV,

La capacité du godet va de 300 litres à 42 m3

5- Données de base nécessaires au choix d’une pelle :

5-1- Course optimale :
- Course minimum du godet qui permet de le remplir avec le matériau donné.
- Course minimum verticale qui autorise le déchargement (trémie-camion).

5-2- Angle de rotation :

- Angle moyen à décrire dans le plan horizontal pour aller du point de chargement au point
de déchargement.

17
5-3- Type de matériau :
- Terre légère, sables, graviers.
- Terre courante.
- Argile dure.
- Argile collante.
- Roche bien explosée.
- Terre avec blocs et racines.
- Roche mal débitée – Carrières à enrochements.

5-4- Coefficient de foisonnement :

la densité spécifique in situ

Rapport entre
la densité apparente dans le godet

5-5- Capacité du godet : nominale

18
6- Calcul du débit en place :

C 3600
Qi = X X K
f t
Avec :

Qi : m3 en place dans le roc in situ ou dans le matériau meuble excavé par heure de 60 mm
C : Capacité nominale du godet
f : Coefficient de foisonnement du matériau dans le godet (voir tableau 02)
t : Durée d’un cycle : remplissage du godet, rotation, vidange, retour au point d’attaque en
secondes (voir tableau 01)
K : Coefficient égal au produit de trois coefficients :
- Kr : coefficient de remplissage du godet (tableau 02)
- Ka : coefficient de rotation (tableau 03)
- Kh : coefficient de course d’attaque (tableau 04)

Le terme 3600 représente les secondes d’une heure de chargement ininterrompu.

19
 Dans un poste de travail, il faudra tenir compte (en diminution des 3600 secondes) :
- Des pertes de temps pour déplacer la pelle (tableau).
- Des incidents de chargement (organisation de chantier).
- Des pertes de temps pour nettoyer le front de chargement.
- Du temps nécessaire à l’entretien courant (graissage, filtres, réglages).
- Des obstacles éventuels rencontrés en cours de chargement (enrochements par exemple.

Tableau 01 Durée du cycle de chargement pour une rotation de 90° : en sec

Code Capacité nominale du godet en m3 0.5 1 2 2.5 3
Type de matériau à charger
1 Terre légère, sable, granulats 16 18 20 22 24
2 Terre courante 19 20 22 24 26
3 Argile dure 22 24 26 26 28
4 Argile collante 29 31 32 33 35
5 Rocher bien fragmenté 16 18 20 23 25
6 Rocher avec terre et racines 19 20 22 23 24
7 Rocher mal explosé 21 23 24 25 27
20
Tableau 02 Valeurs de f et de Kr
Code f Capacité nominale du godet en m3 0.5 1 2 2.5 3
Type de matériau à charger Valeur de Kr
1 1.30 Terre légère 1.15 1.15 1.16 1.20 1.22
1 1.13 Sable, granulats 0.93 0.95 0.97 1.00 1.01
2 1.19 Terre courante 1.00 1.00 1.04 1.05 1.06
3 et 4 1.49 Argile collante ou humide 1.10 1.10 1.12 1.14 1.17
5 1.56 Rocher bien fragmenté 0.80 0.90 0.96 1.01 1.02
6 1.75 Rocher avec terre + racines 0.87 0.87 0.90 0.95 0.96
7 2.00 Rocher mal explosé 0.58 0.77 0.85 0.96 1.14

Tableau 03 Valeurs du coefficient de rotation

Angle de rotation 45° 60° 75° 90° 120° 150° 180°
Ka 1.26 1.16 .107 1 0.88 0.79 0.71

21
Tableau 04 Course d’attaque optimale
Code Capacité nominale du godet en m3 0.5 1 2 2.5 3
Type de matériau à charger Course en mètres du godet
1 Terre légère, sable, granulats 1.50 2.10 2.60 2.70 2.80
2 Terre courante 2.06 2.80 3.50 3.60 3.70
3 Argile dure 2.40 3.20 4.10 4.30 4.60
4 Argile collante 2.40 3.20 4.10 4.30 4.60
5 Rocher bien fragmenté 2.10 2.40 3.00 3.20 3.30
6 Rocher avec terre et racines Sans significa tion
7 Rocher mal explosé Sans significa tion
NOTA : La course d’attaque optimale n’a de signification que dans le cas où on excave une épaisseur
de terrain en place,
Dans le cas du rocher, on se trouve devant un tas qui s’est éboulé au talus naturel.
Rapport de la course effective à la course 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2
d’attaque optimale
Valeur de Kh 0.87 0.93 0.97 0.99 1 0.99 0.96 0.93 0.90 0.87
22
 Tableau 05 Temps de déplacement
Dimension du godet en m3 0.5 1 2 2.5 3
Longueur courante d’un déplacement en m 1.3 1.5 1.9 2 2.4
Temps de déplacement en sec 30 40 60 70 75

23
